HAMPTON BAY Plafondventilator Afstandsbediening 99432 Handleiding

Veiligheidsinformatie

Om mogelijke elektrische schokken te voorkomen, schakelt u de elektriciteit uit bij de hoofdzekeringkast voordat u gaat bedraden. Als u van mening bent dat u niet genoeg ervaring heeft met elektrische bedrading, neem dan contact op met een erkende elektricien.

Onjuiste draadverbindingen zullen deze ontvanger beschadigen.

Om het risico op brand of letsel te verminderen, mag u dit product niet gebruiken in combinatie met een variabele (reostaat) wandbediening.

LET OP: De batterij wordt zwakker naarmate hij ouder wordt en moet worden vervangen voordat er lekkage optreedt, omdat dit de handunit zal beschadigen. Gooi de gebruikte batterij op de juiste manier weg en houd de batterij buiten het bereik van kinderen.

1. U MOET DE PLAFONDVENTILATOR INSTELLEN OP HOGE SNELHEID EN DE VERLICHTINGSSET (INDIEN AANWEZIG) OP DE AAN-POSITIE ZETTEN VOORDAT U DE AFSTANDSBEDIENING BEDIENEN.
2. De voeding naar de afstandsbediening moet worden aangesloten via een hoofdschakelaar, d.w.z. bestaande wandschakelaar.
3. Schakel de stroomtoevoer bij de wandschakelaar uit voordat u aan de afstandsbediening of plafondventilator werkt.
4. Installeer de ontvanger in de plafondventilatorluifel van de ventilator om een goede bescherming te garanderen.
5. Dit apparaat is uitsluitend bedoeld voor de bediening van een plafondventilator en in een AC110/120V 60Hz-voeding.
6. Niet installeren op vochtige locaties of onderdompelen in water. (Alleen voor gebruik binnenshuis.)
7. Niet aan de kabels trekken of ze korter knippen.
8. Laat het apparaat niet vallen en stoot er niet tegenaan.
9. Gebruik geen oude en nieuwe batterijen door elkaar.
10. Gebruik geen alkaline-, standaard- (koolstof-zink) of oplaadbare (ni-cad, ni-mh, enz.) batterijen door elkaar.

Garantie

De leverancier garandeert dat de afstandsbediening en de ontvanger vrij zijn van defecten in vakmanschap en materiaal die aanwezig zijn op het moment van verzending vanuit de fabriek gedurende een periode van één jaar na de aankoopdatum door de oorspronkelijke koper. Om aanspraak te maken op garantieservice, moet u een kopie van de aankoopbon overleggen als aankoopbewijs. Alle kosten voor het verwijderen en opnieuw installeren van het product zijn uw verantwoordelijkheid.
Neem contact op met het Customer Service Team op 1-855-HD HAMPTON of bezoek www.HAMPTONBAY.COM

Voorafgaande installatie

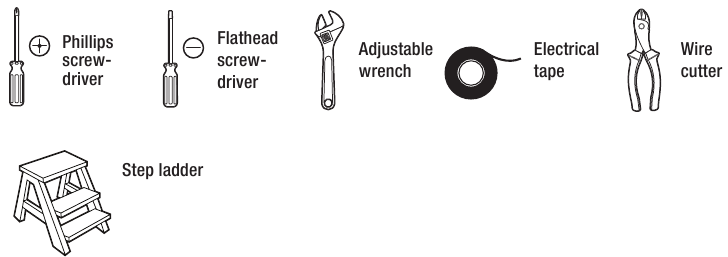

BENODIGDE GEREEDSCHAPPEN

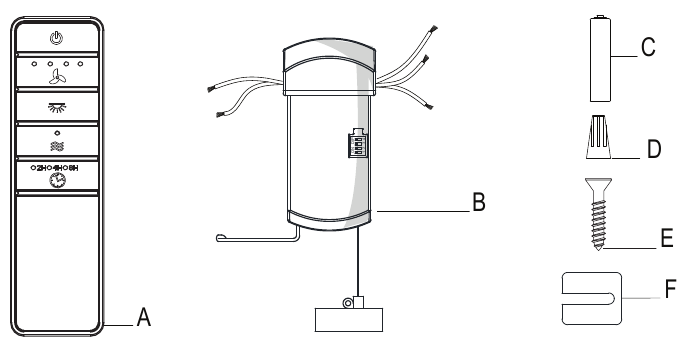

VERPAKKINGSINHOUD

Dit product en/of componenten vallen onder een of meer van de volgende Amerikaanse patenten: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 en andere octrooien in behandeling.

Installatie

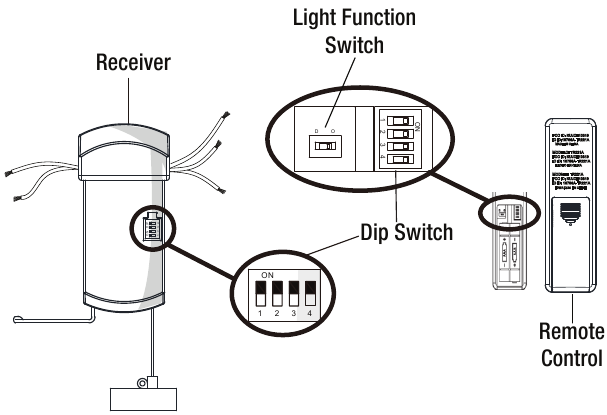

De codes instellen op de afstandsbediening en ontvanger

LET OP: De frequenties op uw ontvanger en handzender zijn in de fabriek ingesteld. Zorg ervoor dat de dipswitches op de ontvanger en handzender op dezelfde frequentie zijn ingesteld voordat u de ontvanger installeert. De dipswitches op de handzender bevinden zich in het batterijvak.

LET OP: De batterij wordt zwakker naarmate deze ouder wordt en moet worden vervangen voordat er lekkage optreedt, omdat dit de handzender beschadigt. Gooi de gebruikte batterij op de juiste manier weg en houd de batterij buiten het bereik van kinderen.

LET OP: Het is absoluut noodzakelijk dat de code die voor zowel de zender als de ontvanger wordt gebruikt exact hetzelfde is, anders werkt de afstandsbediening niet.

De code instellen op de afstandsbediening

• Verwijder de batterijklep aan de achterkant van de afstandsbediening door stevig op de pijl te drukken en de klep eraf te schuiven.
• Schuif de codeschakelaars naar keuze omhoog of omlaag. De fabrieksinstelling is omhoog.
• Voor ventilatoren met dimbare lampen schuift u de schakelaar "Light Function" (Lichtfunctie) (O/D) naar de stand "D". Als u niet-dimbare lampen gebruikt, schuift u de schakelaar "Light Function" (Lichtfunctie) naar de stand "O".
• Plaats twee 1,5 V AAA-batterijen (meegeleverd).
• Plaats de batterijklep terug op de afstandsbediening.

De code instellen op de ontvanger

• Schuif de codeschakelaars op de ontvanger naar dezelfde posities als op de afstandsbediening.

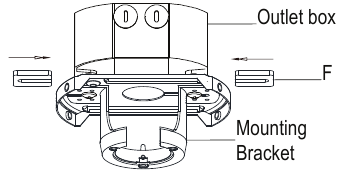

De rubberen isolatiepads installeren

• Maak de twee schroeven los die bij de wandcontactdoos zijn geleverd; plaats twee rubberen isolatiepads (F) tussen de montagebeugel en de wandcontactdoos; draai de twee schroeven stevig vast.

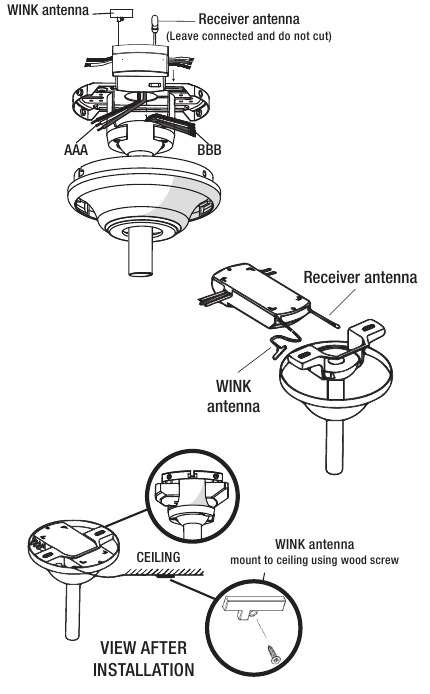

De ontvanger installeren

Om het risico op brand of elektrische schokken te verminderen, moet u de stroom uitschakelen. De elektrische bedrading moet voldoen aan alle lokale en nationale elektrische codevereisten. De elektrische bron en ventilator moeten 110/120 volt, 60 Hz zijn. Gebruik dit product niet in combinatie met een variabele wandbediening. Een onjuiste bedrading kan deze ontvanger beschadigen.

Als de ventilator- of huisdraden een andere kleur hebben, laat dit apparaat dan installeren door een erkende elektricien.

Niet installeren op een vochtige plaats of onderdompelen in water (alleen voor gebruik binnenshuis). Niet aan de snoeren trekken of ze korter knippen. Laat het apparaat niet vallen en stoot er niet tegen.

LET OP: De plafondventilator moet op HOGE snelheid staan en de verlichtingsset (indien geïnstalleerd) moet op de AAN-stand staan.

LET OP: Voor betere prestaties met het WINK-systeem moet de T-vormige antenne aan het plafond buiten de plafondkap van de ventilator worden gemonteerd met behulp van de voorgemonteerde dubbelzijdige tape en houtschroef (meegeleverd).

• Plaats de huisvoedingsdraden (AAA) aan de ene kant van de opschuifbare montagebeugel; plaats de ventilatordraden (BBB) aan de andere kant.
• Steek het smalle uiteinde van de ontvanger (zoals afgebeeld, platte kant naar het plafond) in de opschuifbare montagebeugel totdat deze bovenop de kogel/pendelstangconstructie rust. De kap komt omhoog om de ontvanger en beugel te bedekken.

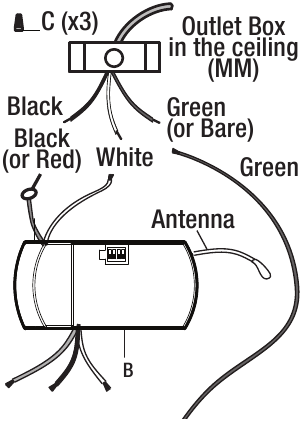

De ontvanger aansluiten op de huisbedrading

Om mogelijke elektrische schokken te voorkomen, schakelt u de elektriciteit uit in de hoofdzekeringkast voordat u gaat bedraden. Als u het gevoel hebt dat u niet genoeg kennis of ervaring hebt met elektrische bedrading, neem dan contact op met een erkende elektricien.

Elke draad die niet bij deze ventilator wordt geleverd, is ontworpen om maximaal één 12-gauge huisdraad en twee draden van de ventilator te accepteren. Als u een grotere huisdraad dan 12-gauge hebt of meer dan één huisdraad om aan te sluiten op de ventilatorbedrading, raadpleeg dan een elektricien voor de juiste maat draadmoeren die u moet gebruiken.

Gebruik de draadverbindingsmoeren (AA) die bij uw ventilator zijn geleverd. Zet de connectoren vast met elektrische tape en zorg ervoor dat er geen losse draden of verbindingen zijn.

• Spreid de draden uit elkaar zodat de groene en witte draden zich aan één kant van de wandcontactdoos bevinden en de zwarte draad zich aan de andere kant bevindt.
• Sluit de groene ventilatordraden aan op de aarddraad van het huis (dit kan een groene of blanke draad zijn) met behulp van een draadverbindingsmoer (AA).
• Sluit de zwarte (of rode) draad van de ontvanger aan op de zwarte (hete) draad van het huis met behulp van een draadverbindingsmoer (AA).
• Sluit de witte draad van de ontvanger aan op de witte (neutrale) draad van het huis met behulp van een draadverbindingsmoer (AA).
• Zet elke draadverbindingsmoer vast met elektrische tape.

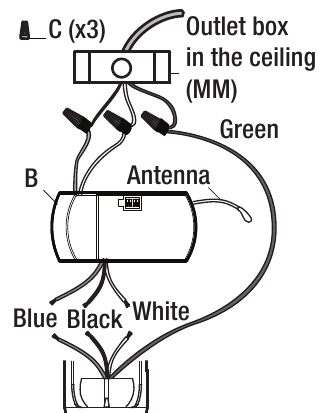

De ventilator aansluiten op de ontvanger

Gebruik de draadverbindingsmoeren (AA) die bij uw ventilator zijn geleverd. Zet de connectoren vast met elektrische tape en zorg ervoor dat er geen losse draden of verbindingen zijn.

• Sluit de witte draad van de ventilatormotor aan op de witte draad van de ontvanger met behulp van een draadverbindingsmoer (AA).
• Sluit de zwarte draad van de ventilatormotor aan op de zwarte draad van de ontvanger met behulp van een draadverbindingsmoer (AA).
• Sluit de blauwe draad van de ventilatormotor aan op de blauwe draad van de ontvanger met behulp van een draadverbindingsmoer (AA).
• Zet elke draadverbindingsmoer vast met elektrische tape.
• Draai de draadverbindingsmoer (AA) omhoog en duw de bedrading in de wandcontactdoos (MM).

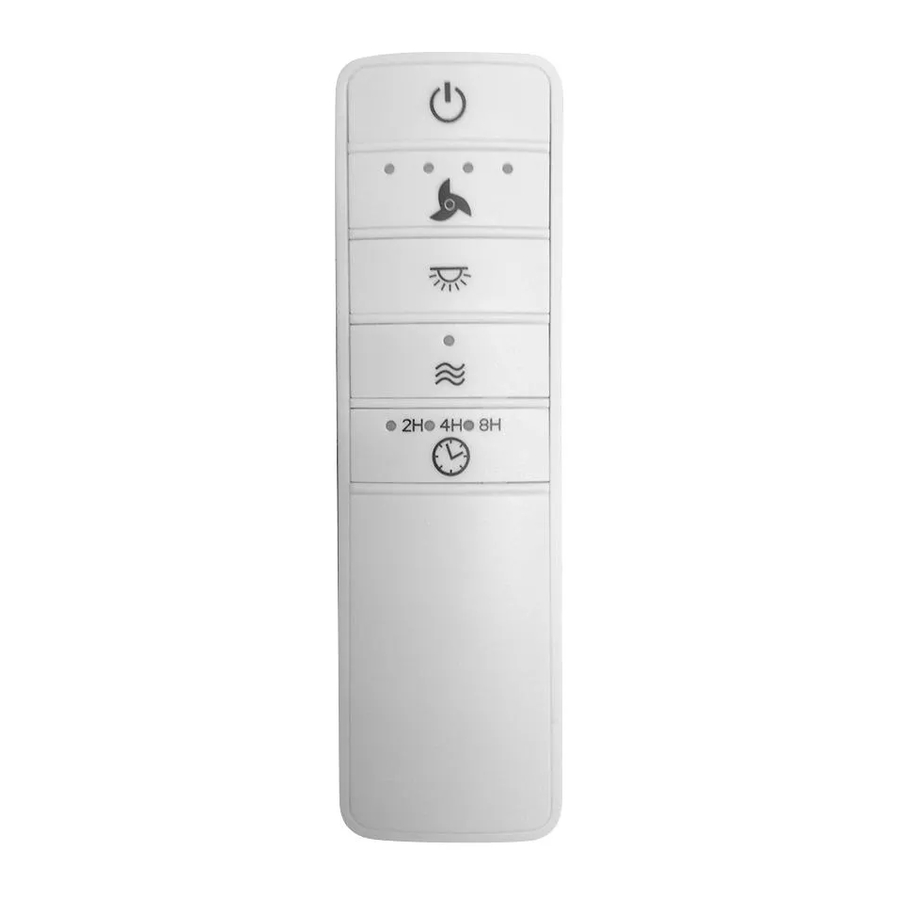

Uw afstandsbediening bedienen

De afstandsbediening bedienen

- Druk op de knop om de ventilator aan of uit te zetten.
Houd de knop 3 seconden ingedrukt om de "walk away time delay" (wegloop-tijdvertraging) te gebruiken; dit activeert het licht gedurende 30 seconden (als u dimbare lampen gebruikt, wordt het licht geactiveerd op 50% helderheid).

- Ventilatorsnelheid - LED's op de ventilatorsnelheidsknop lichten op om de overeenkomstige snelheid aan te geven.

- Druk één keer op de knop - zet de ventilator op hoge snelheid.
- Druk twee keer op de knop - zet de ventilator op middelhoge snelheid.
- Druk drie keer op de knop - zet de ventilator op middellage snelheid.
- Druk vier keer op de knop - zet de ventilator op lage snelheid.
Druk vijf keer op de knop - de ventilator gaat uit.

- Licht AAN/UIT
Druk op de knop om het licht aan of uit te zetten.
Als u dimbare lampen gebruikt en u de dipswitch op uw afstandsbediening eerder op de "D" positie hebt gezet, houd dan de knop ingedrukt om de dimmerfunctie te activeren.

- Comfort Breeze (Comfort Bries) - Druk op de knop om Comfort Breeze TM in te schakelen; dit zal uw ventilatorsnelheid willekeurig veranderen, waardoor een ontspannende bries wordt gesimuleerd. Om deze functie te annuleren, drukt u op of .

- Timer
- Terwijl de ventilator aan staat, druk één keer op de knop - schakelt een timer van 2 uur in.
- Terwijl de ventilator aan staat, druk twee keer op de knop - schakelt een timer van 4 uur in.
- Terwijl de ventilator aan staat, druk drie keer op de knop - schakelt een timer van 8 uur in.

Ventilator bedienen met de WINK App

De WINK Applicatie downloaden

• Navigeer met uw smart device naar de applicatiewinkel (Apple App Store of Google Play). Download de gratis WINK app en maak een account aan.


Verbinding maken met de WINK Hub

• Zorg ervoor dat uw WINK Hub verbonden is met WiFi door te controleren of het indicatielampje een effen blauwe kleur heeft.
• Selecteer in de geopende app "add a product" ("voeg een product toe").
• Kies de WINK Hub en volg de instructies in de app om uw ventilator toe te voegen.

LET OP: Zorg ervoor dat uw WINK Hub is aangesloten en binnen het bereik van uw ventilator. Raadpleeg de gebruikershandleiding van de Wink HUB voor het bereik.

De ventilator koppelen aan de WINK Hub

• Wanneer u hierom wordt gevraagd, zet u uw ventilator aan. Zodra het koppelen is gelukt, gaat de ventilator op lage snelheid draaien en knippert het licht 5 keer.


LET OP: Als u een dimmer gebruikt met deze lampen, zet u de dimmer op de hoogste stand voor het beste resultaat.

LET OP: Reset uw ventilator als het koppelen langer duurt dan verwacht. Zet uw ventilator 3 seconden uit en zet hem vervolgens 3 seconden weer aan. Herhaal deze stappen 5 keer. Het licht knippert 3 keer wanneer de fabrieksreset is gelukt. Als het koppelen is mislukt, reset u het apparaat naar de oorspronkelijke instelling en start u het koppelen opnieuw.

Ventilator Lichtinstellingen

• Tijdens de installatie wordt de klant gevraagd of de ventilator een lichtset heeft.
• Als uw ventilator een licht heeft, selecteert u "Fan Light On" ("Ventilator Licht Aan").
• Als uw ventilator geen licht heeft, selecteert u "Fan Light Off" ("Ventilator Licht Uit").
• Druk op SAVE (OPSLAAN) om te bevestigen.

Uw afstandsbediening bedienen

Ventilatorsnelheid

• OFF (UIT) - Zet de ventilator uit
• 1- Zet de ventilator op lage snelheid.
• 2- Zet de ventilator op gemiddelde snelheid.
• 3- Zet de ventilator op gemiddelde 2 snelheid.
• 4- Zet de ventilator op hoge snelheid.
• BREEZE (BRIEZE)- Wisselt willekeurig ventilatorsnelheden af om een organisch brieseffect te creëren.

Ventilator Licht

• OFF/ON (UIT/AAN) - Zet het ventilatorlicht uit of aan. Selecteer en schuif om het licht te dimmen of helderder te maken.

Timer

Wanneer u zich in het "fan control screen" ("ventilatorbedieningsscherm") bevindt, drukt u op de instellingenknop in de rechterbovenhoek om het instellingenpaneel weer te geven.

• Selecteer ventilator om het bedieningspaneel weer te geven.
• Scroll naar beneden in het bedieningspaneel en selecteer "Set Timer" ("Timer Instellen").

• Scroll door de uren- en minutenkolommen om de duur van de timer te selecteren.

• Druk op OK (OK) om de timer te starten.


Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels.

Alle wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de houder van dit apparaat, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
FCC ID: KUJCE10406, KUJCE10407
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
