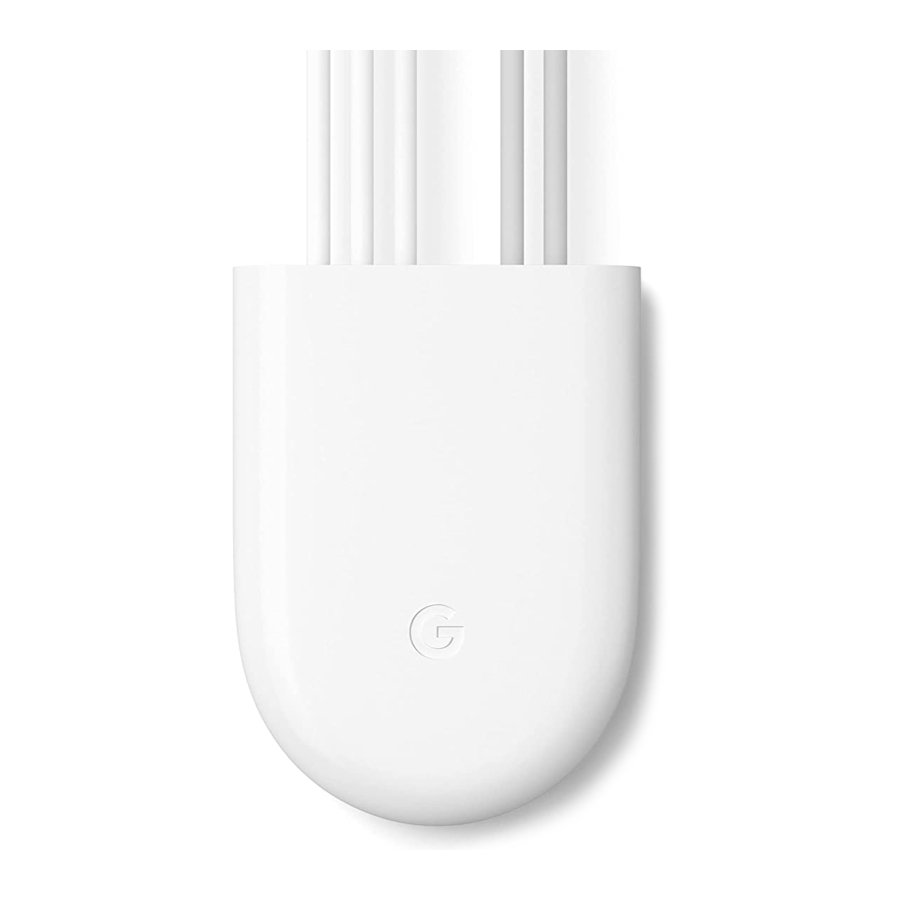

Nest Power Connector installatiegids

Basisveiligheid

Lees alle installatie-instructies en de veiligheids- en garantiehandleiding voor de installatie.

Er kunnen hoge spanningen aanwezig zijn! Zorg ervoor dat u de stroom uitschakelt bij het zekeringpaneel of dat u uw verwarming en/of airconditioning loskoppelt voordat u probeert de installatie uit te voeren of draden los te koppelen.

Wees voorzichtig bij het benaderen van uw verwarming en/of airconditioning. Bel een professional als u zich niet prettig voelt bij het installeren van dit product. Installatie vereist toegang tot bedrading en kan het gebruik van ladders of werken op locaties met weinig ruimte vereisen. Gebruik indien mogelijk een helper en vermijd het installeren van het apparaat als u alleen thuis bent.

Technische specificaties

Bedrijfstemperatuur: -30° tot 60°C (-22° tot 140°F)

Spanningswaarde: 20-30 VAC

Ingress protection: IP51

Installatieproces

1. Installeer uw Nest-thermostaat
2. Update uw thermostaat
3. Schakel de stroom uit bij de stroomonderbreker
4. Open de afdekking van de HVAC-apparatuur
5. Zoek de HVAC-besturingskaart
6. Label de thermostaatbedrading
7. Installeer de stroomconnector
   1. Koel- en verwarmingssysteem
   2. Alleen verwarmingssysteem
   3. Alleen koelsysteem
   4. Geen C-aansluiting
8. Sluit de HVAC-afdekking en schakel de stroom in
9. Bevestig de installatie van de stroomconnector

Compatibiliteit

Nest Thermostat, Nest Thermostat E, Nest Learning Thermostat 3rd gen. Alleen 24V VAC-systemen.

Systemen met millivolt of hoogspanning zijn incompatibel.

Voordat je begint

Bekijk een installatievideo op g.co/nest/powerconnectorinstall

Professionele installatie aanbevolen
Maak contact met een onafhankelijke installateur die is opgeleid om Google Nest-producten te installeren op g.co/nest/install

Ontvang geavanceerde instructies op g.co/nest/powerconnectoradvanced

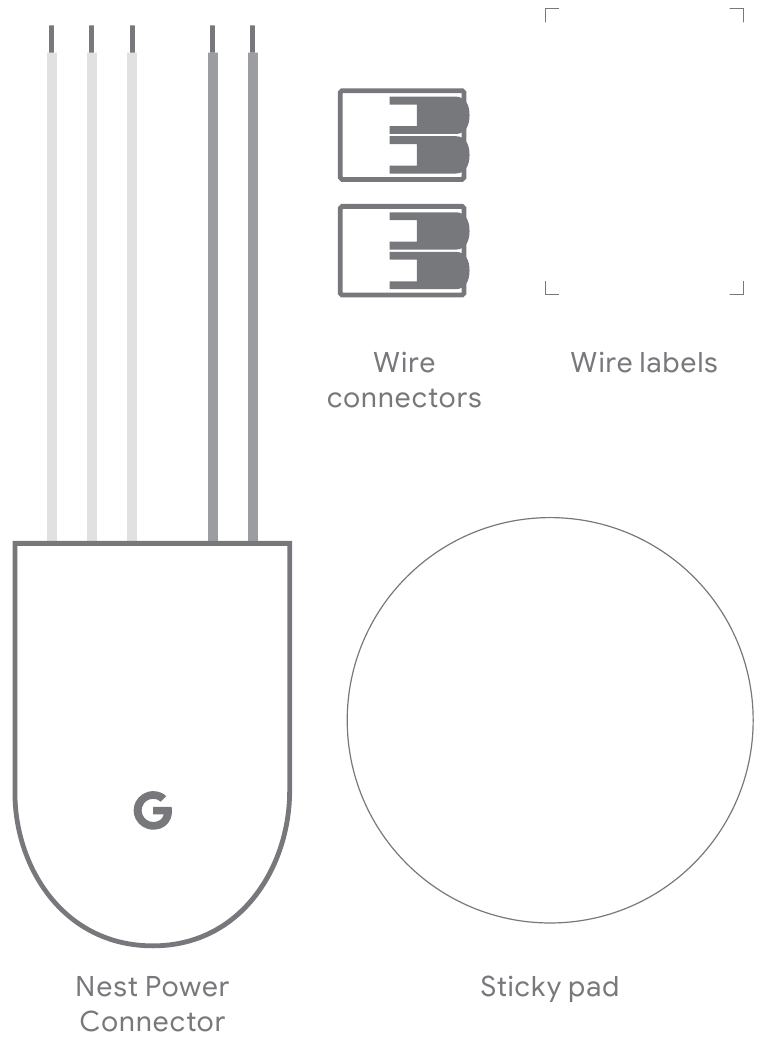

Wat is inbegrepen

Installeer de stroomconnector op uw HVAC-apparatuur, niet op uw thermostaat. Als u meerdere thermostaten hebt, installeer dan op uw zonecontroller.<sup>*

*</sup>Doos waar draden van meerdere thermostaten op aansluiten

Installeer uw Nest-thermostaat

Installeer uw thermostaat voor de stroomconnector

Update uw thermostaat

Nest Thermostat
Ga naar Settings (Instellingen) > Version (Versie) > Update (Update) en ontvang versie 1.1 of later

Probleemoplossing

• U ziet mogelijk een bedradingsfout. Dit verdwijnt na het installeren van de stroomconnector.
• Pas de doeltemperatuur van uw thermostaat aan zodat uw systeem niet verwarmt of koelt. Dit kan sommige fouten voorkomen.
• Vervang de batterijen van de thermostaat indien gevraagd

Nest Learning Thermostat 3rd gen en Nest Thermostat E
Het is niet nodig om te updaten

Vind aanvullende instructies op g.co/nest/nestpowerconnectorupdate

Om te controleren welke thermostaat u heeft, gaat u naar g.co/nest/whichthermostat

Schakel de stroom uit bij de stroomonderbreker

Dit beschermt u en uw apparatuur

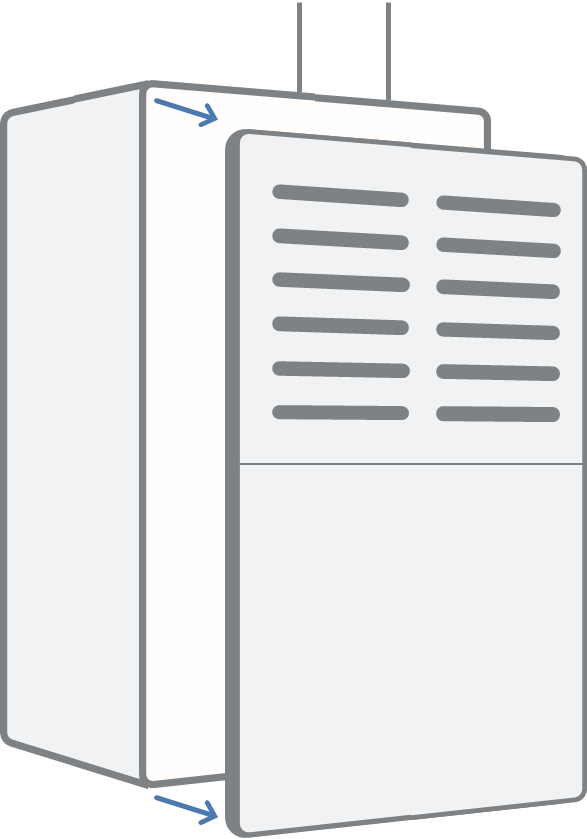

Open de afdekking van de HVAC-apparatuur

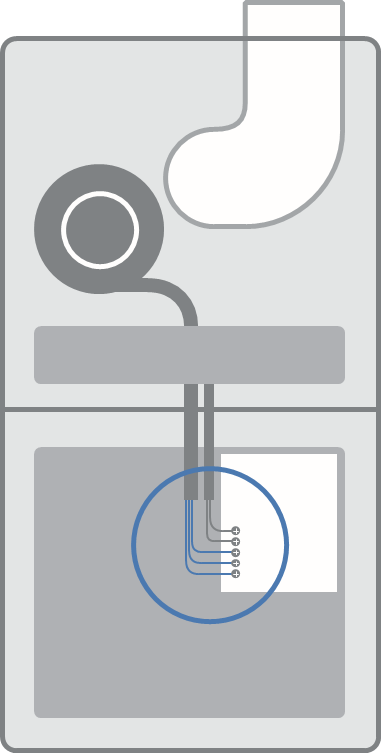

Zoek de HVAC-besturingskaart

Dit is de hoofdprintplaat in uw HVAC die is aangesloten op uw thermostaat. Als u geen besturingskaart heeft, zoek dan de thermostaatdraden.

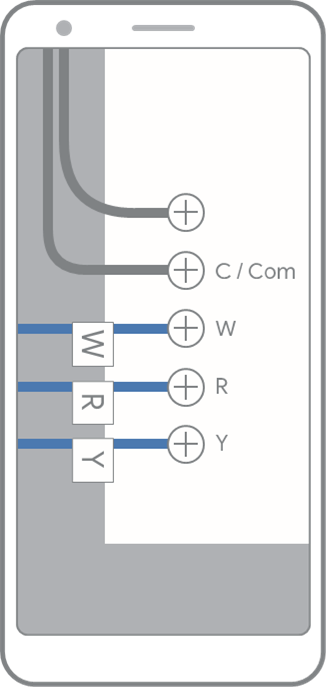

Label de thermostaatbedrading

Maak een foto van de bedrading. Uw bedrading kan er anders uitzien.

Als uw HVAC-aansluitingen niet zijn gelabeld, raadpleeg dan de geavanceerde instructies op g.co/nest/powerconnectoradvanced

Hoe draadconnectoren te gebruiken

1. Til de hendels tot 90 graden. De hendels zijn stijf
2. Steek de draden erin en klik de hendels omlaag
3. Trek voorzichtig aan de draden om te controleren of ze veilig zijn

Installeer de stroomconnector

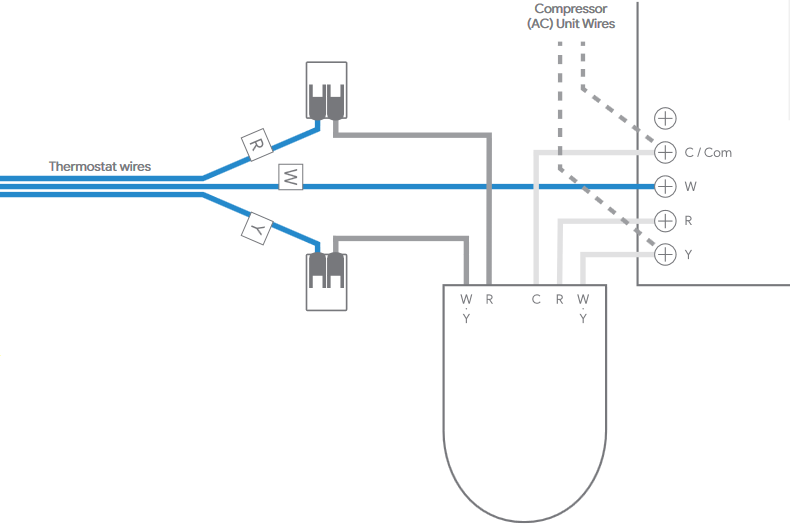

1. Koel- en verwarmingssysteem
   Sluit de stroomconnector aan op Y


Uw systeem heeft mogelijk extra draden, zoals een G-draad (naar de thermostaat) en C- en Y-draden (naar de compressor). Houd ze aangesloten. Sluit losse draden correct af Optioneel: gebruik het plakpad om de stroomconnector aan het paneel te bevestigen

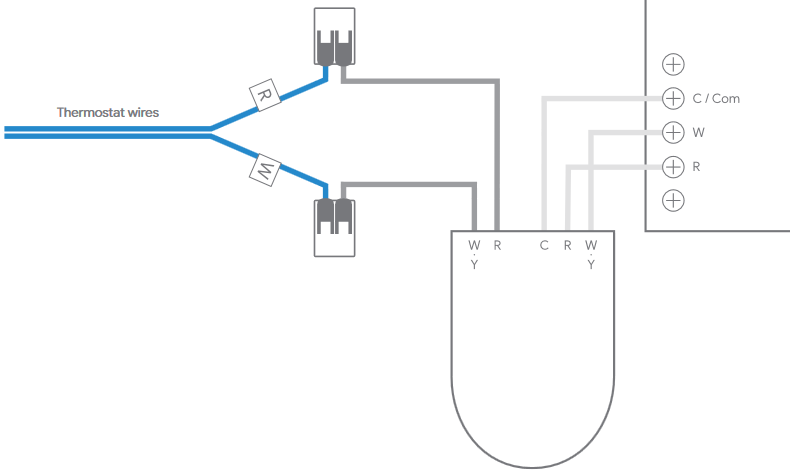

2. Alleen verwarmingssysteem


Uw systeem heeft mogelijk extra draden, zoals een G-draad (naar de thermostaat). Houd ze aangesloten. Sluit losse draden correct af

Optioneel: gebruik het plakpad om de stroomconnector aan het paneel te bevestigen

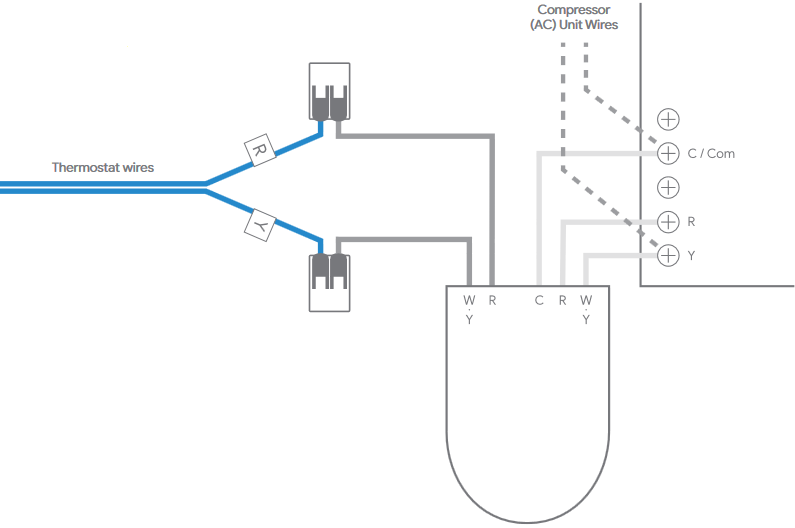

3. Alleen koelsysteem


Uw systeem heeft mogelijk extra draden, zoals een G-draad (naar de thermostaat) en C- en Y-draden (naar de compressor). Houd ze aangesloten. Sluit losse draden correct af

Optioneel: gebruik het plakpad om de stroomconnector aan het paneel te bevestigen

4. Geen C-aansluiting
   Professionele installatie aanbevolen
   Maak contact met een onafhankelijke installateur die is opgeleid om Google Nest-producten te installeren op g.co/nest/install

Vind geavanceerde instructies op g.co/nest/powerconnectoradvanced

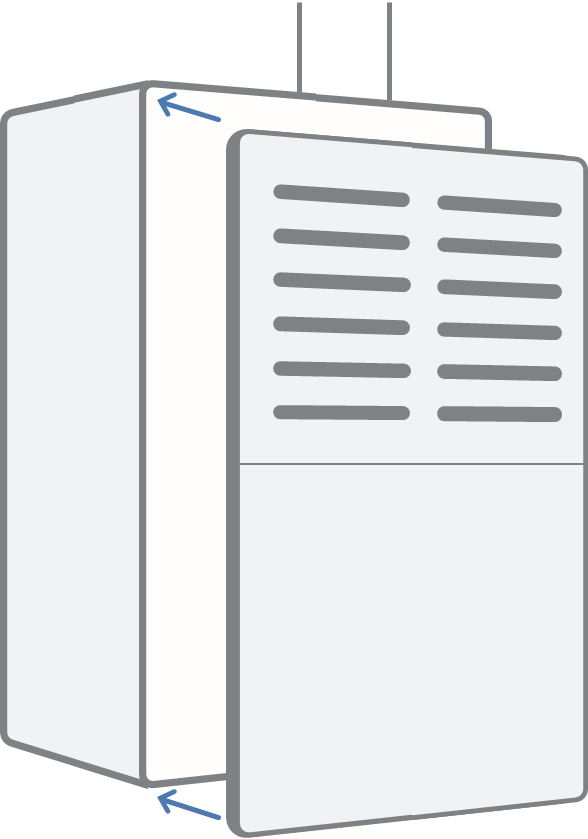

Sluit de HVAC-afdekking en schakel de stroom in

Om uw stroom en thermostaat in te schakelen, moet de HVAC-afdekking gesloten zijn. Uw systeem start mogelijk niet met de afdekking open.

Bevestig de installatie van de stroomconnector

Ga voor Nest Thermostat naar Settings (Instellingen) > Equipment (Apparatuur) om te controleren of uw stroomconnector is geïnstalleerd

Voor Nest Learning Thermostat 3rd gen en Nest Thermostat E is het niet nodig om te controleren

Ga voor hulp naar g.co/nest/checkpowerconnector
