Alesis SR-16 Drum Machine Snelstartgids

Inhoud van de doos

• SR-16 DRUM MACHINE
• VOEDINGSSNOER
• HANDLEIDINGEN

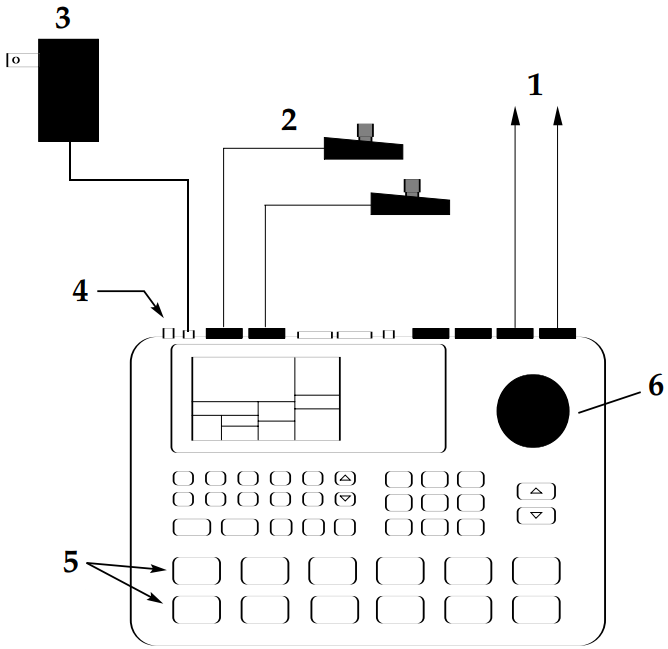

Snelle installatie

Wanneer je de SR-16 aansluit, moeten de volumeregelaar op je eindversterker en de SR-16 helemaal omlaag staan en de stroom naar beide apparaten moet uitgeschakeld zijn.

1. Sluit 1/4" mono kabels van de hoofdoutputs aan op een versterker, mixer of stereosysteem.
2. Als je een paar voetschakelaars hebt, sluit ze dan aan op de Start/Stop en Count/A/B/Fill jacks.
3. Steek de stekker van de AC-adapter in de 9V AC-aansluiting en steek de 12VDC-adapter in een stopcontact.
4. Schakel het apparaat in.
5. Tik op de pads om drumgeluiden te horen.
6. Pas het volume aan.

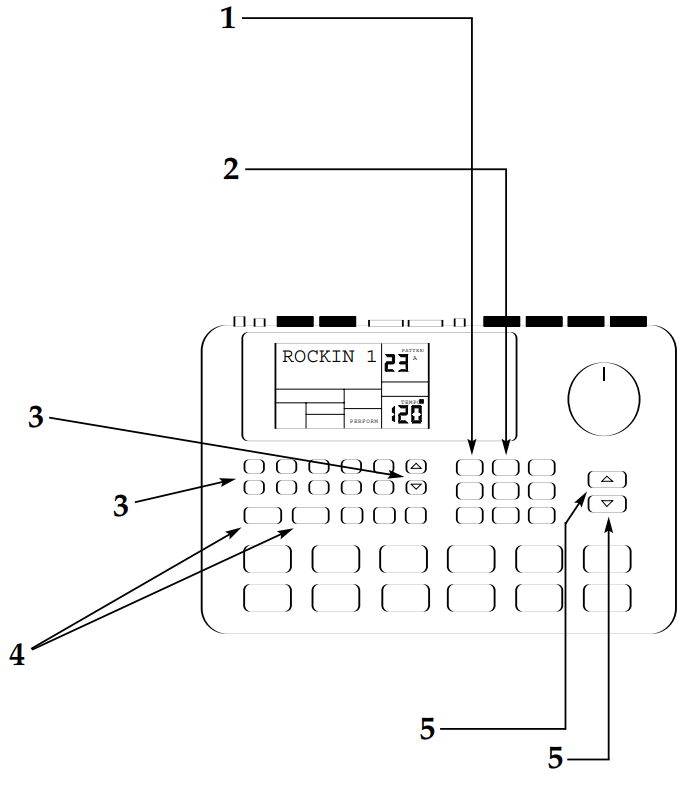

Patronen afspelen

1. Als het venster rechtsboven op het display Song toont, druk dan eenmaal op de PATTERN/SONG-knop om de Pattern-modus te selecteren.
2. Als het venster rechtsboven op het display USER toont, druk dan op de PRESET/USER-knop om Preset Patterns te selecteren.
3. Druk op de OMHOOG/OMLAAG-pijlknoppen om een patroon te selecteren. Je kunt ook een patroonnnummer (00-49) invoeren met de nummerknoppen. Gebruik een "leidende nul" (bijv. 01, 02, 03) voor de eerste negen patronen.
4. Druk op PLAY om een patroon te starten, op STOP om het te stoppen.
5. Versnel het tempo door op de TEMPO/OMHOOG-pijlknop te drukken.
   Vertraag het tempo door op de TEMPO/OMLAAG-pijlknop te drukken.

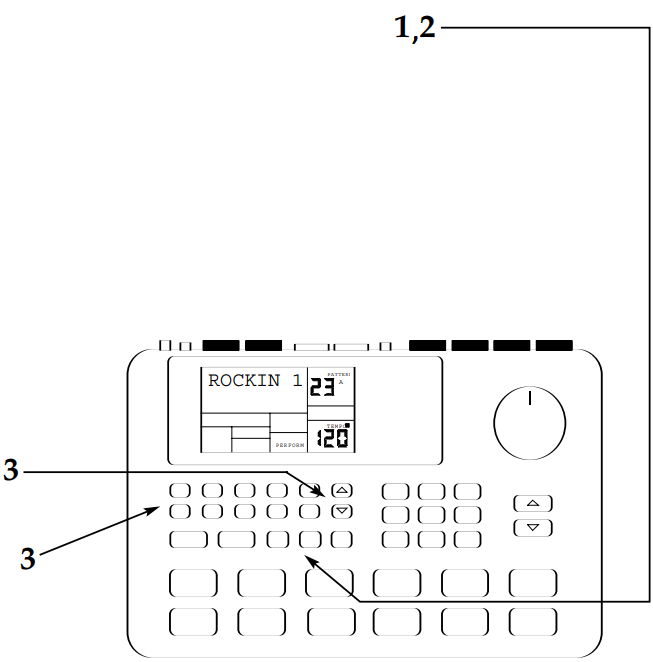

Reeksen van patronen afspelen

Elk patroonnnummer, Preset en User, bevat A- en B-"subpatronen." De Preset A- en B-variaties vullen elkaar aan. In een Rock-patroon zou A bijvoorbeeld het couplet kunnen spelen en B het refrein. Je kunt zelfs veel nummers construeren door simpelweg heen en weer te schakelen tussen de A- en B-variaties.

1. Begin met het selecteren van een patroon en druk op PLAY.
2. Als een A-patroon wordt afgespeeld, druk dan op de B-knop (of druk op A als een B-patroon wordt afgespeeld).
   Het alternatieve patroon begint met spelen zodra het geselecteerde patroon zijn einde bereikt.
3. Je kunt desgewenst een ander patroonnnummer oproepen.
   Druk op de OMHOOG/OMLAAG-pijlknoppen om een patroon te selecteren of voer een patroonnnummer (00-49) in met de nummerknoppen.

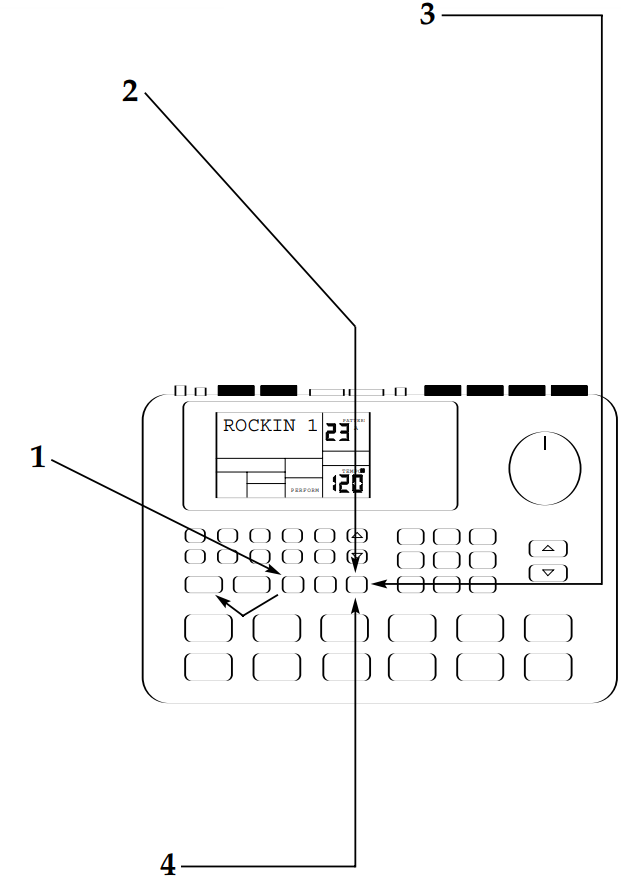

Fills afspelen

Elke A- en B-variatie bevat ook bijbehorende Fill Patterns, die overgangen kunnen spelen tussen de A- en B-variaties. Je kunt op een knop drukken om een Fill te laten overnemen van het bijbehorende hoofdpatroon en over te gaan naar het alternatieve patroon.

1. Begin met het selecteren van een A-patroon en druk vervolgens op PLAY.
2. Druk op de FILL-knop en laat deze los terwijl het hoofd-A-patroon wordt afgespeeld.
   Je hoort een drumfill die rechtstreeks naar het bijbehorende B-patroon leidt.
3. Druk nogmaals op de FILL-knop. Een andere fill zal van het B-patroon teruggaan naar het A-patroon.
4. Fills hoeven niet altijd overgangspatronen te zijn. Stel dat een A-patroon wordt afgespeeld. Als je op de FILL-knop drukt, start er een fill, maar houd deze keer de FILL-knop ingedrukt totdat de fill is afgelopen.
   Dit annuleert de overgang naar het alternatieve patroon (in dit voorbeeld zou het A-patroon blijven spelen).

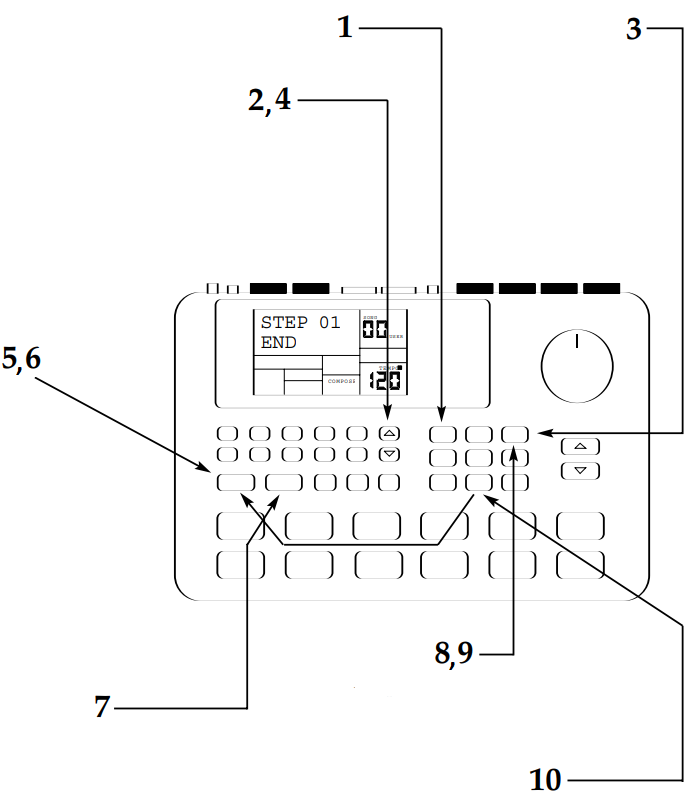

Nummers maken en wissen

De SR-16 kan de volgorde onthouden waarin je patronen hebt geselecteerd, welke variaties zijn geselecteerd en wanneer je fills hebt geselecteerd. Het opnemen van deze informatie in de Song-modus van de SR-16 creëert een compleet nummer. Begin met de SR-16 gestopt.

1. Selecteer de Song-modus.
2. De linkerbovenhoek van het scherm moet EMPTY SONG aangeven. Zo niet, druk dan op de knoppen Omhoog of Omlaag totdat er een leeg nummer is geselecteerd.
3. Druk op de PERFORM/COMPOSE-knop totdat het onderste midden van het scherm COMPOSE toont.
4. Kies een patroon voor nummerstap 1 door een patroonnnummer en A- of B-variatie in te voeren. Deze stap kan een Fill zijn als je Fill samen met A of B indrukt. User Patterns mogen voorlopig niet worden geselecteerd.
5. Druk op PLAY.
6. Kies patronen, A- en B-variaties en Fills zoals beschreven op de vorige pagina's. Elke selectie wordt onthouden als een andere nummerstap en de SR-16 onthoudt ook het exacte moment waarop je een Fill hebt geselecteerd.
   Als je geen nieuw patroon specificeert, voegt het elke keer dat een patroon wordt herhaald een nieuwe nummerstap toe.
7. Als je klaar bent met het maken van het nummer, druk dan op STOP.
8. Om je nummer te horen, druk je op PERFORM/COMPOSE om de Perform-modus te selecteren.
   Druk vervolgens op PLAY.
9. Als je het nummer leuk vindt, geweldig! De SR-16 zal het onthouden. Het invoeren van het nummernummer in de Song- en Perform-modus roept het nummer op.
10. Om het nummer te wissen, moet je het nummer hebben geselecteerd. De SR-16 moet gestopt zijn en in de Perform-modus staan. Druk op ERASE en, terwijl je deze ingedrukt houdt, druk je op PLAY.
    Het nummer wordt gewist.

Voetschakelaarbediening

Nu we de basisprincipes onder de knie hebben, gaan we enkele live performance-opties onderzoeken met behulp van voetschakelaarbediening. Dit is vooral handig als je meespeelt met patronen en nummers op de pads en je je handen niet kunt gebruiken om op knoppen te drukken.

Er zijn twee aansluitingen voor voetschakelaars (Start/Stop en Count/A/B/Fill). Sluit deze voetschakelaars altijd aan voordat je de stroom inschakelt. Er kunnen zowel normaal open als normaal gesloten typen worden gebruikt (de twee meest voorkomende voetschakelaartypen); de SR-16 bepaalt welk type in gebruik is tijdens het opstarten.

Hier lees je hoe je de voetschakelaars gebruikt.

Tempo instellen

De SR-16 moet gestopt zijn. Tik voordat je een nummer of patroon afspeelt enkele keren op de Count/A/B/Fill-jack-voetschakelaar op het gewenste tempo. De SR-16 berekent de gemiddelde tijd tussen de tikken en leidt een tempo af, het display zal het tempo bij elke tik bijwerken. Op de STOP-knop tikken bereikt hetzelfde resultaat als op de Count/A/B/Fill-voetschakelaar tikken.

Een nummer of patroon starten

Wanneer de SR-16 is gestopt, is het indrukken van de Start/Stop-voetschakelaar gelijk aan het indrukken van PLAY.
Wanneer de SR-16 draait, is het indrukken van de Start/Stop-voetschakelaar gelijk aan het indrukken van STOP.

Een fill initiëren bij het afspelen van patronen

In de Perform-modus dupliceert de Count/A/B/Fill-voetschakelaar de FILL-knopfunctie bij het afspelen van patronen.

Een overgang van A naar B of B naar A patronen annuleren

Wanneer je een Fill initieert, zal een A-patroon overgaan in een B-patroon (of omgekeerd) wanneer de Fill is afgelopen. Je kunt deze overgang echter annuleren als je dat wilt. We hebben al uitgelegd hoe je dit kunt doen met de FILL-knop op het voorpaneel. Je kunt echter ook de Count/A/B/Fill-voetschakelaar gebruiken. Als je op de voetschakelaar drukt voordat de fill is afgelopen en deze ingedrukt houdt totdat de fill is afgespeeld (d.w.z., voorbij de downbeat van het volgende patroon), keert de SR-16 terug naar het oorspronkelijke MainA- of B-patroon.

Een nummerstap verlengen bij het afspelen van een nummer

In de Song Perform-modus (d.w.z., tijdens het afspelen van een nummer), zal het indrukken en vasthouden van de Count/A/B/Fill-voetschakelaar tot voorbij het einde van een nummerstap ervoor zorgen dat die stap wordt herhaald. Dit is geweldig als de solist een paar maten meer wil nemen.

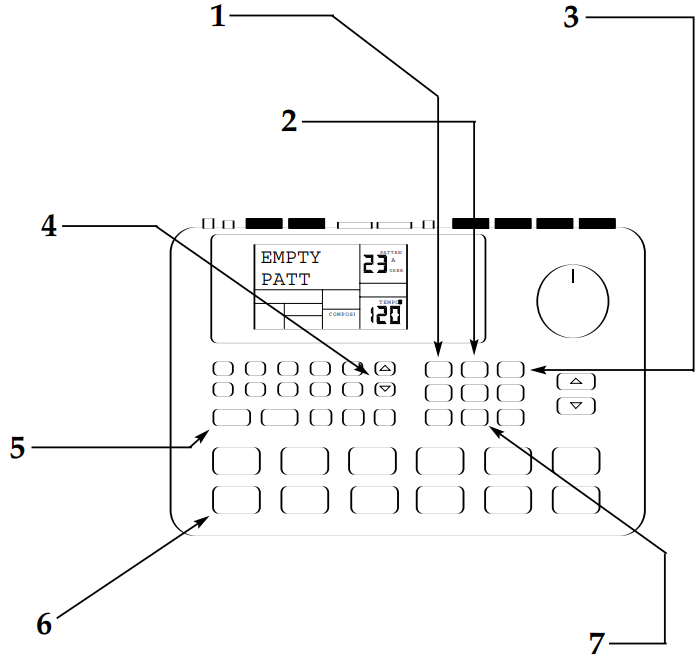

Je eigen patronen opnemen

1. Als het venster rechtsboven op het display SONG toont, druk dan eenmaal op de PATTERN/SONG-knop om de Pattern-modus te selecteren.
2. Als het venster rechtsboven op het display geen USER toont, druk dan op de PRESET/USER-knop om User Patterns te selecteren.
3. Druk op de PERFORM/ COMPOSE-knop totdat het onderste midden van het display COMPOSE toont.
4. Druk op de knoppen Omhoog/Omlaag totdat je een EMPTY PATTern vindt, zoals weergegeven op het display.
5. Druk op PLAY om de opname te starten.
   Je hoort waarschijnlijk een metronoomtik.
   Wanneer een patroon het einde bereikt, keert het terug naar het begin, zodat je overdubs kunt maken.
6. Speel op de pads.
   De SR-16 verschuift je spel naar de dichtstbijzijnde ritmische waarde die in de linkeronderhoek van het kwantiseervenster wordt weergegeven.
7. Als je een fout maakt, houd dan de ERASE-knop ingedrukt en houd vervolgens de drumpad ingedrukt van het geluid dat je wilt wissen.

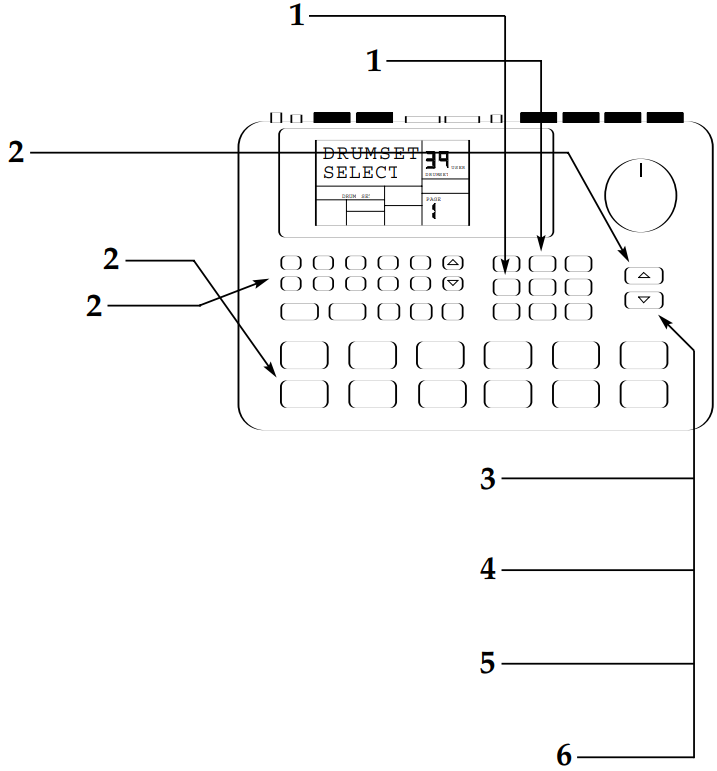

Drumsets maken

De SR-16 heeft 50 Preset en 50 bewerkbare User Drum Sets (groepen geluiden) die aan een van de 100 patronen kunnen worden toegewezen. Na het indrukken van de DRUM SET-knop selecteert elke keer dat op de TEMPO/PAGE UP-knop wordt gedrukt een ander type parameter (drumgeluid, tuning, volume, enz.) Tik op de pad die moet worden bewerkt en voer vervolgens de nieuwe parameterwaarde in met de OMHOOG/OMLAAG, pijl- of nummerknoppen.

1. Druk op DRUM SET.
   Selecteer een nummer van 00-49 met de nummerknoppen en Preset of User met de PRESET/USER-knop.
   Preset Drum Sets kunnen alleen worden opgeslagen op User-locaties.
2. Druk op de TEMPO/PAGE UP-knop om pagina 2 te kiezen (zie weergave rechtsonder), waar je verschillende drumgeluiden aan verschillende pads kunt toewijzen. Druk op de pad die moet worden toegewezen en gebruik vervolgens de knoppen Omhoog/Omlaag of nummerknoppen om een van de beschikbare geluiden te selecteren (een nummer van drie cijfers – vergeet indien nodig leidende nullen niet).
3. Druk op de TEMPO/PAGE UP-knop om pagina 3 te kiezen, waar je verschillende niveaus voor elke pad kunt toewijzen. Tik op een pad en gebruik vervolgens de knoppen OMHOOG/OMLAAG of nummerknoppen om het niveau te selecteren.
4. Druk op de TEMPO/PAGE UP-knop om pagina 4 te kiezen, waar je de panning voor elke pad kunt toewijzen. Tik op een pad en gebruik vervolgens de knoppen OMHOOG/OMLAAG om de panpositie te selecteren.
5. Druk op de TEMPO/PAGE UP-knop om pagina 5 te kiezen, waar je de tuning voor elke pad kunt toewijzen. Tik op een pad en gebruik vervolgens de knoppen OMHOOG/OMLAAG of nummerknoppen om de tuning te selecteren.
6. Om de nieuwe Drum Set-parameters op te slaan, druk je driemaal op de TEMPO/PAGE UP-knop om pagina 8 te kiezen, waar je de drumsetparameters die je hebt geselecteerd kunt opslaan.
   Druk op PLAY om op te slaan of DRUM SET om terug te gaan.
7. Als je op PLAY hebt gedrukt, druk dan op DRUM SET om terug te keren naar de normale werking.

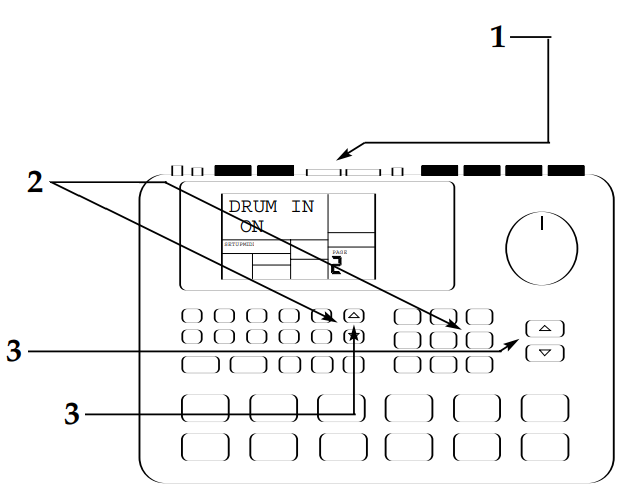

Het apparaat gebruiken als een uitbreidingsmodule

1. Je kunt de SR-16 gebruiken als een toonmodule, waarbij verschillende drums klinken als reactie op verschillende MIDI-noten die worden ontvangen bij de MIDI in van de SR-16. Je moet een MIDI-kabel van de MIDI-uitgang van de sequencer of elektronische drumset naar de MIDI-ingang van de SR-16 leiden.
2. Druk op MIDI SETUP.
   Gebruik de knoppen OMHOOG/OMLAAG om de Omni-modus of een specifiek MIDI-kanaal voor de Poly-modus te selecteren.
3. Druk op de TEMPO/PAGE UP-knop om pagina 2 te kiezen. Druk op de knop OMHOOG zodat Drum In is ingeschakeld (d.w.z. de SR-16 ontvangt MIDI-nootgegevens).
4. Druk driemaal op de TEMPO/PAGE UP-KNOP om pagina 5 te kiezen. Druk op de knop Omlaag zodat Clock In is uitgeschakeld (d.w.z. de SR-16 negeert MIDI-synchronisatiegegevens).
5. Druk driemaal op de TEMPO/PAGE UP-KNOP om pagina 8 te kiezen. Druk op de knop Omlaag zodat Prg Chng is uitgeschakeld (d.w.z. de SR-16 negeert MIDI-programmawijzigingsgegevens).
6. Druk op de TEMPO/PAGE UP-KNOP om pagina 9 te kiezen. Druk op de knop Omhoog zodat de Note Map D00-09, D10-19, enz. toont.
7. De SR-16 is nu ingesteld als een uitbreidingsmodule. Druk nogmaals op MIDI SETUP om de MIDI-setupmodus te verlaten en terug te keren naar de normale werking.
