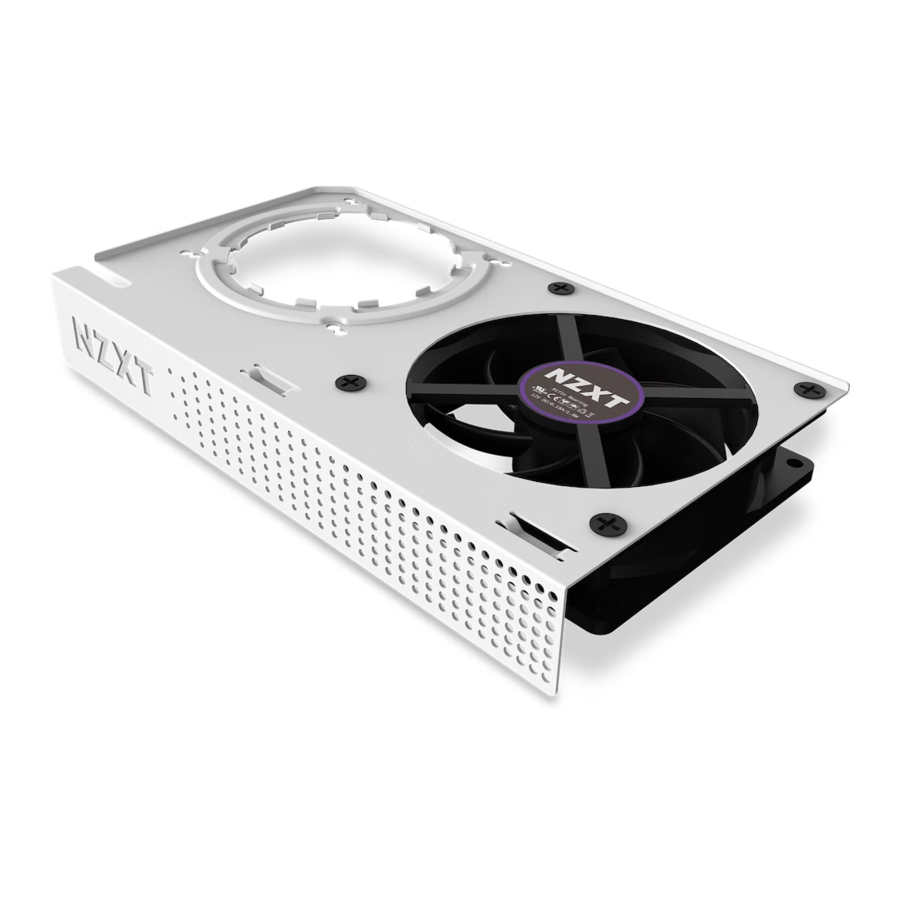

NZXT Kraken G12 GPU Montagekit Handleiding

ONDERDELENLIJST

A x1	GPU-beugel		F x4	Duimschroef met veer
B x1	Ventilator		G x8	Sluitring
C x1	Nvidia retentiebeugel (Opmerking: aangegeven met "N")		H x2	Schuim
D x2	AMD retentiebeugel (Opmerking: aangegeven met "A")		I X4	Ventilatorschroef – M5x10
E x2	GPU schroeven – M3x5		J X5	Kabelbinder

INSTALLATIE

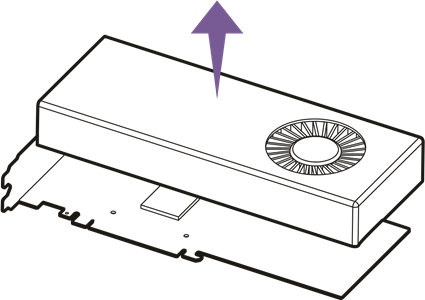

STAP 1 - BEREID DE GRAFISCHE KAART VOOR

Verwijder de originele koelmodule van uw grafische kaart.

Koelpasta niet inbegrepen. Gebruik de vooraf aangebrachte koelpasta op uw vloeistofkoeler of bereid extra koelpasta voor de installatie voor.

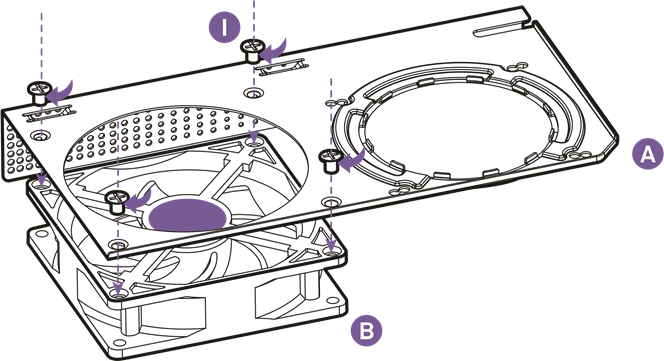

STAP 2 - BEREID DE GPU-BEUGEL VOOR ( I )

Installeer de ventilator met het label naar de GPU-beugel gericht met behulp van de ventilatorschroeven.
Instale el ventilador con la etiqueta mirando hacia el soporte de la GPU y fíjelo con los tornillos del ventilador. (Installeer de ventilator met het label naar de GPU-beugel gericht en bevestig hem met de ventilatorschroeven.)

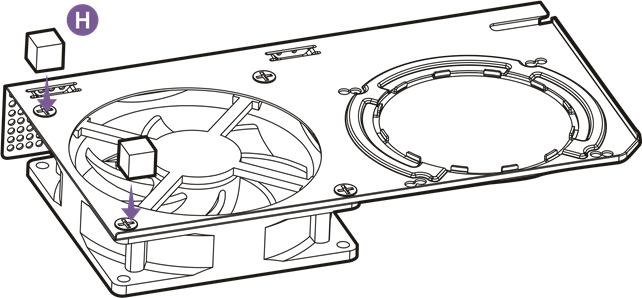

STAP 3 - BEREID DE GPU-BEUGEL VOOR ( I I )

Bevestig de twee schuimstukken op de hoeken zoals aangegeven, terwijl u ervoor zorgt dat de schuimstukken geen componenten op de grafische kaart hinderen.

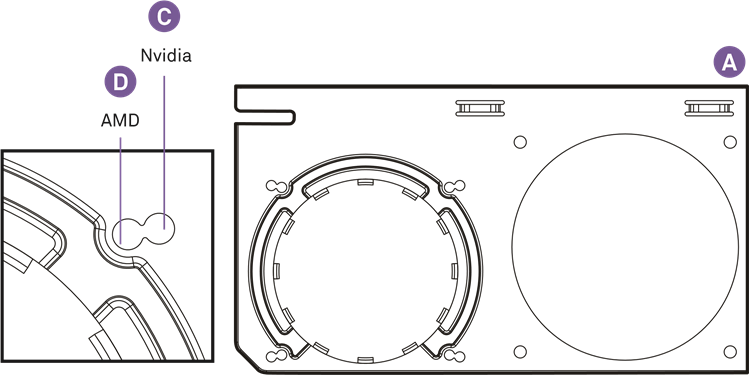

STAP 4 - IDENTIFICEER DE MONTAGEGATEN EN RETENTIEBEUGELS

Gebruik de tabel om de gaten op de GPU-beugel te identificeren en bereid de vereiste retentiebeugels voor uw grafische kaarten voor.

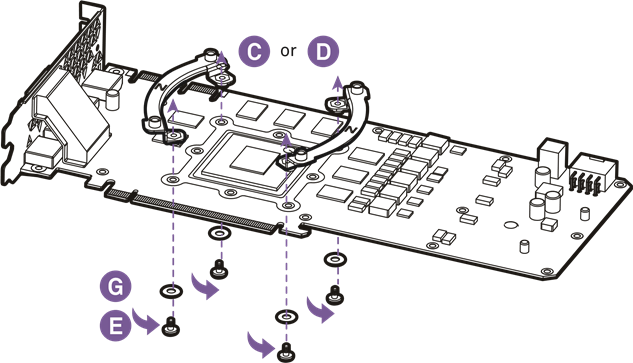

STAP 5 - BEREID DE RETENTIEBEUGEL VOOR

Monteer de retentiebeugels met schroeven en sluitringen om het risico op schade aan uw grafische kaart te voorkomen.

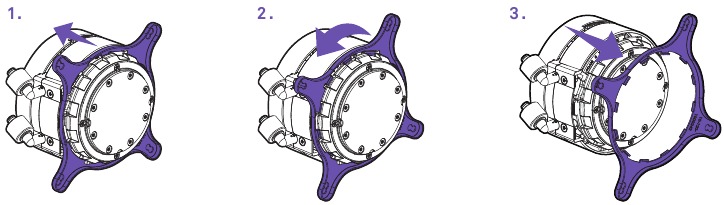

STAP 6 - BEREID DE POMP VOOR

Raadpleeg de instructies van uw vloeistofkoeler en verwijder de Intel- of AMD-retentiebeugel als deze al is geïnstalleerd.
Het voorbeelddiagram is afkomstig uit de Kraken-serie.

STAP 7- INSTALLEER DE POMP OP DE GPU-BEUGEL

De GPU-beugel is ontworpen met hetzelfde montagemechanisme als de Intel- of AMD-retentiebeugels.
Volg de stappen uit de instructies van uw vloeistofkoeler om de GPU-beugel en pomp te installeren.

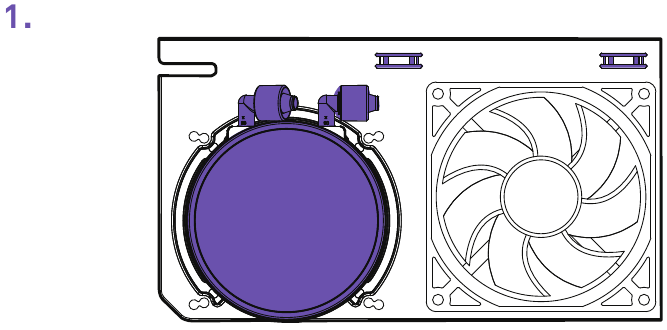

1. Oriënteer de slangen van de pomp langs de zijkant met kabelbinderpunten, zoals weergegeven.

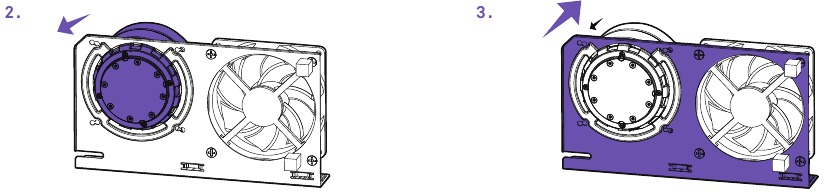

2. Steek de pomp door de groeven van de GPU-beugel.
3. Draai de pomp totdat deze is uitgelijnd met de GPU-beugel en bevestig deze.

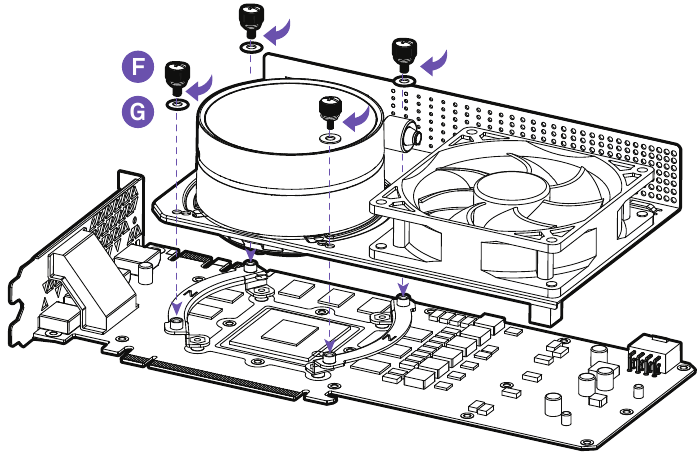

STAP 8 - INSTALLEER DE GPU-BEUGEL

Gebruik de duimschroeven met veer om de GPU-beugel op de grafische kaart te installeren.

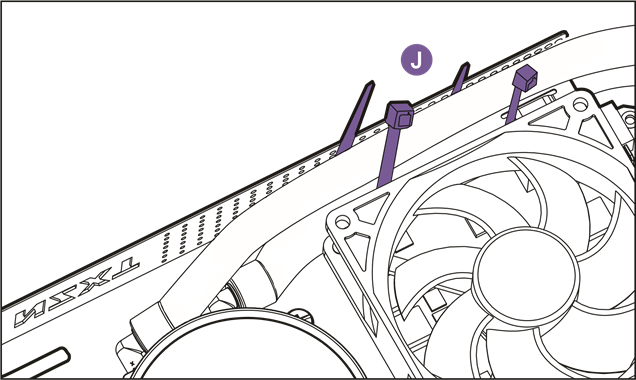

STAP 9 - BEHEER DE SLANGEN EN KABELS

Gebruik de meegeleverde kabelbinders om de slangen en kabels langs de sleuf met bevestigingspunten te geleiden.

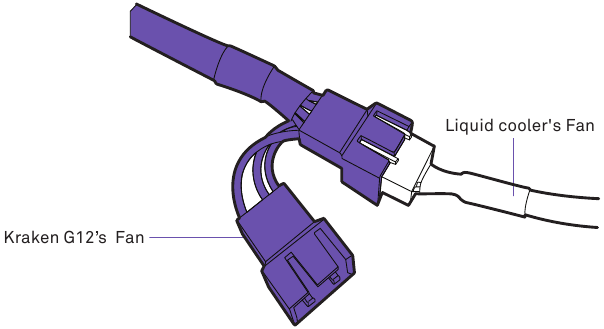

STAP 10 - SLUIT DE VENTILATOR AAN

Sluit de 3-pins ventilatorconnector van de Kraken G12 aan op de ventilatorvoeding van de vloeistofkoeler of op een open ventilatorheader op het moederbord.

STAP 11 - INSTALLEER DE GEMONTEERDE GRAFISCHE KAART

Volg de instructies van de vloeistofkoeler en voltooi alle benodigde aansluitingen om de installatie van uw grafische kaarten te voltooien. Dit kan pompvoeding, USB en software-installatie omvatten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download NZXT Kraken G12 GPU Montagekit Handleiding
