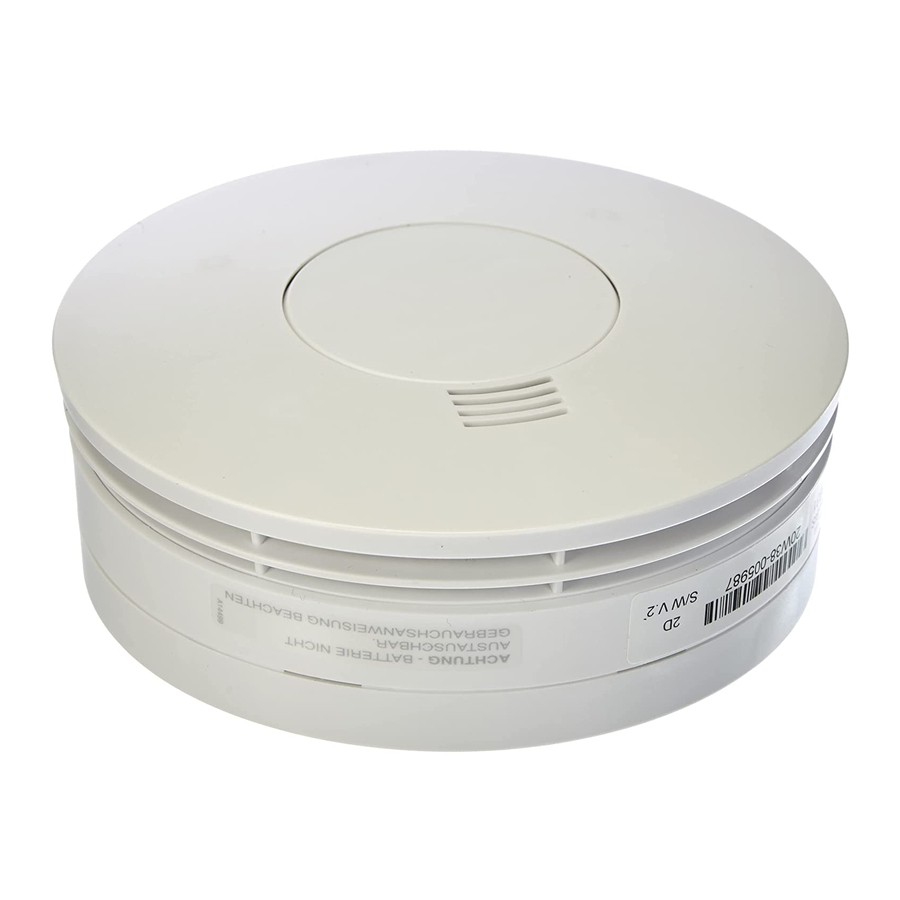

Busch-Jaeger ProfessionalLINE 6828 - Rookmelder Handleiding

Milieuschade

• Gebruikte batterijen niet bij het huishoudelijk afval gooien.

• Defecte lithiumbatterijen mogen niet via luchtvracht worden verzonden. Voor andere transportmethoden moet de speciale regelgeving 188 van de ADR worden nageleefd.

• Lees de handleiding zorgvuldig door en bewaar deze voor toekomstig gebruik.
• Aanvullende gebruikersinformatie en informatie over planning is beschikbaar op www.BUSCH-JAEGER.de of door de QR-code te scannen.

Beoogd gebruik

De radiomodule dient voor de draadloze verbinding van maximaal 20 Busch-rookmelder ProfessionalLINE^®/warmtemelder producten. Als een via radio gekoppelde melder alarm slaat, stuurt de radiomodule de bijbehorende gegevens naar alle apparaten waarmee deze is verbonden.

EU-conformiteitsverklaring (vereenvoudigd)

Busch-Jaeger verklaart hierbij dat het radiosysteem type Radio module 6828 voldoet aan richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

Technische gegevens

Productbeschrijving

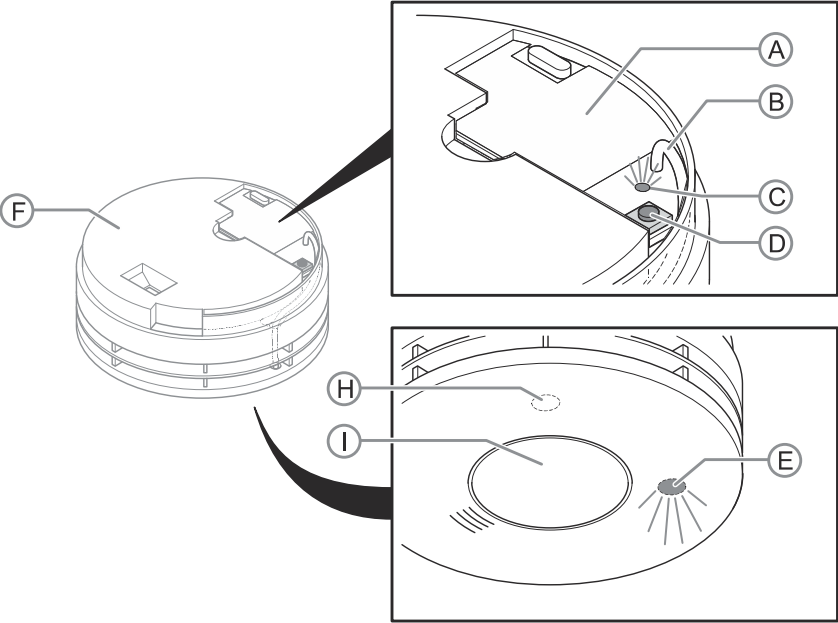

Radiomodule:

1. Radiomodule
2. Antenne
3. LED (rood)
4. Coderingsknop
5. LED (blauw)

Zichtbaar aan de voorkant van de melder. Licht blauw op om radiosignalen weer te geven (licht zeer zwak op door de behuizing).

Melder (niet inbegrepen in de levering):

6. Melder
7. Montageplaat
8. LED (rood) van de melder
9. Testknop (activeert de alarmtoon)

Montage

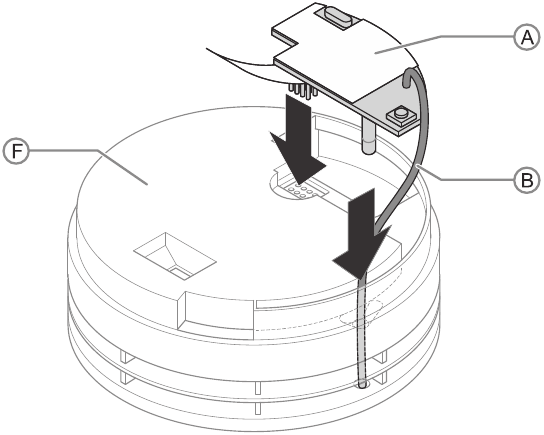

1. Verwijder de melder [F] van de montageplaat [G].
   – De melder wordt met een bajonetsluiting geplaatst.

2. Plaats de radiomodule [A] in de uitsparing van de melder [F].
   – Zorg ervoor dat het stekkercontact correct is en de antennekabel [B] correct in de melderbehuizing is geïnstalleerd.


Codering / radionetwerk

• Voordat u begint met coderen, moet u ervoor zorgen dat alle radiomodules in de melders zijn geplaatst.
• De radiokoppeling van de melders wordt uitgevoerd via de activering van de coderingsmodus.

De coderingsmodus activeren

1. Druk op de coderingsknop [D] van de radiomodule en houd deze ingedrukt totdat de LED [C] op de radiomodule rood oplicht.

• Laat de coderingsknop [D] los zodra de LED oplicht.
  De LED [C] zal dan snel meerdere keren achter elkaar knipperen. Dit geeft aan dat de radiomodule zich nu in de coderingsmodus bevindt.

2. Plaats de melder in de montageplaat.

• De melder is voorzien van een bajonetsluiting.
• Het plaatsen activeert de codering en de zoektocht naar extra melders gedurende 30 minuten.
• Bij het plaatsen van de melder in de montageplaat licht de rode LED [H] van de melder kort eenmaal op.

3. Zet alle resterende melders in de coderingsmodus en plaats ze op dezelfde manier binnen 30 minuten in de montageplaten.

De melders blijven 30 minuten in de coderingsmodus voordat ze deze automatisch verlaten.

Het netwerk controleren (coderingsmodus)

Het netwerk wordt weergegeven via de blauwe LED [E].

• De blauwe LED [E] licht vrij zwak op door de melder.
  De controle kan het beste in het donker worden uitgevoerd.
• Het kan tot 30 seconden duren voordat de LED [E] van de melder oplicht. Gedurende deze tijd zoekt de melder naar extra radiocomponenten.

De blauwe LED [E] geeft aan:

• Dat de melder zich in de coderingsmodus bevindt,
• Hoeveel melders zijn herkend, die hebben 'geleerd' dat ze deel uitmaken van het systeem.

Voorbeeld: Met 3 melders in het systeem licht de LED [E] elke 5 seconden kort drie keer blauw op.

• Zorg ervoor dat het aantal blauwe lichtsignalen overeenkomt met het aantal melders in het systeem.

De coderingsmodus handmatig beëindigen (beëindigt de coderingsmodus voor de gehele gekoppelde groep)

• Verwijder een melder van de montageplaat en druk op de coderingsknop [D].
  • Druk op de coderingsknop [D] en houd deze ingedrukt totdat de LED [C] op de radiomodule rood oplicht. Laat de coderingsknop [D] los zodra de LED [C] oplicht. De LED [C] licht dan permanent op. De radiomodule heeft nu de codering beëindigd en stuurt een signaal naar de gekoppelde groep om het coderingsproces van het gehele systeem te beëindigen.
• Plaats de melder terug op de montageplaat.
  • De LED [E] stopt met blauw knipperen.
• Controleer of de LED's [E] op de andere melders zijn gestopt met blauw knipperen.

Het radionetwerk testen

• Test alle melders om de beurt via de knop [I].
  • De alarmtoon wordt geactiveerd door op de knop te drukken.
  • Controleer of alle melders tegelijkertijd een alarm geven.
  • De controles moeten worden uitgevoerd met tussenpozen van ca. 5 minuten, zodat de apparaten alle radiosignalen sequentieel kunnen verwerken.

Codering verwijderen

• Druk op de coderingsknop [D] en houd deze ingedrukt totdat de LED [C] één keer knippert.
• Laat vervolgens de coderingsknop [D] los. De LED [C] knippert nu één keer rood om aan te geven dat de codering is verwijderd.

De radiomodule terugzetten naar de fabrieksinstellingen

De radiomodule wordt teruggezet naar de oorspronkelijke fabrieksinstellingen door de coderingsknop ingedrukt te houden totdat de rode LED [C] permanent oplicht en vervolgens langzaam knippert. Dit proces duurt ca. 10 seconden. Hierdoor worden de geleerde thuiscoderingen verwijderd.

Service

Busch-Jaeger Elektro GmbH - Een lid van de ABB Group,
Freisenbergstraße 2, D-58513 Lüdenscheid, Germany,
Tel.: +49 2351 956-1600;
www.BUSCH-JAEGER.de
