Dometic PERFECTPOWER DCDC 06, 12, 24 - Spanningsomvormer Handleiding

Overzicht

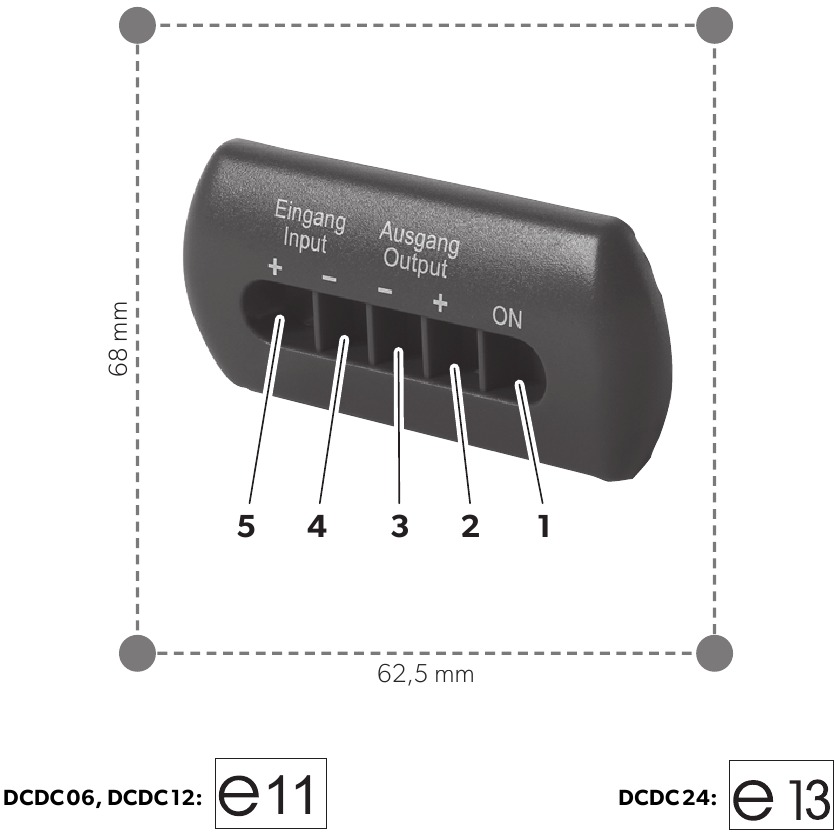

Fig. 1

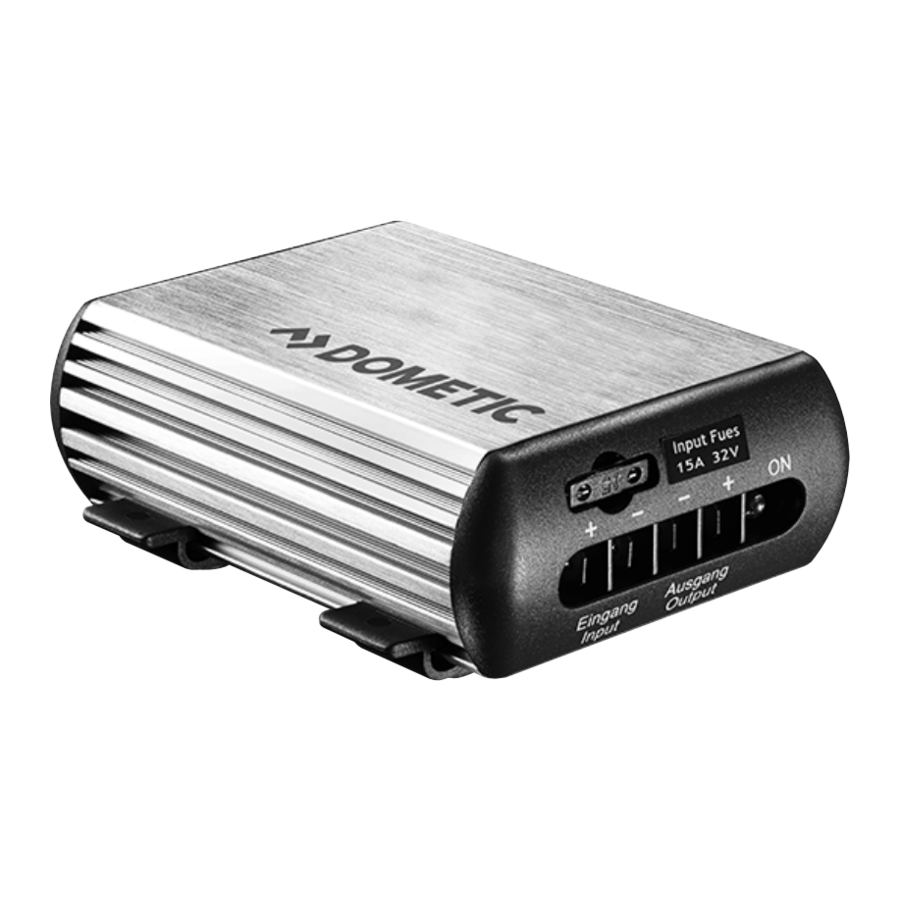

Spanningsomvormers DCDC06, DCDC12 en DCDC24 zijn geschakelde, niet-geïsoleerde spanningsomvormers. De ingang en uitgang zijn beveiligd door een interne zekering. De LED aan de voorkant licht op wanneer deze in werking is.

Veiligheidsinstructies

• Elektronische apparaten zijn geen speelgoed!
  Bewaar en gebruik het apparaat altijd buiten het bereik van kinderen.
• Controleer of de spanningsspecificatie op het typeplaatje overeenkomt met die van de energievoorziening.
• Gebruik het apparaat niet in de buurt van open vuur of andere warmtebronnen (verwarming, direct zonlicht, gasovens, enz.).
• Dompel het apparaat nooit onder in water.
• Bescherm het apparaat en de kabel tegen hitte en vocht (bijv. regen).
• Monteer de spanningsomvormer op een goed geventileerde, droge plaats.
  De spanningsomvormer wordt heet tijdens bedrijf en de behuizing kan een temperatuur van meer dan 40°C bereiken.
• Houd de verbindingskabel tussen de spanningsomvormer en de batterij zo kort mogelijk om interferentie-spanning te voorkomen.
• Gebruik alleen kabels die gecertificeerd zijn voor gebruik met de stromen die in de technische gegevens zijn gespecificeerd.

Leveringsomvang

1 Omvormer, 4 Schroeven

De omvormer installeren

• Verwijder de twee beugels van de omvormer door een uiteinde van de beugel van de behuizing van de omvormer te duwen.
• Houd de boorsjabloon (afb. 1) tegen het montageoppervlak en markeer de boorgaten.
• Controleer voor het boren of er geen elektrische kabels achter het montageoppervlak zitten.
• Boor de vier gaten met een boorkop van 3 mm.
• Bevestig de beugels met de meegeleverde schroeven.
• Klik de spanningsomvormer in de beugels.
• Sluit de spanningsomvormer aan op de stroom met behulp van de meegeleverde of gelijkwaardige kabelschoenen. Schuif de kabelschoenen volledig op de contactpin.
• Controleer of het contact goed vastzit door de kabelverbindingen te bewegen.

Technische gegevens

	DCDC06	DCDC12	DCDC24
Ingangsspanning:		20 – 30 V
Nullast ingangsstroom:		8 mA
Nominale ingangsstroom:	5 A	10 A	18 A
Uitgangsspanning:		13.8 V -10 %
Nominale uitgangsstroom:	6 A	12 A	24 A
Pieken uitgangsstroom gedurende 2 s:	10 A	18 A	30 A
Afmetingen D x B x H (mm):	47 x 106 x 118	47 x 106 x 128	47 x 106 x 158
Gewicht (kg):	0.45 kg	0.5 kg	0.7 kg

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
