AnyTone BT01 - Handleiding Bluetooth-microfoon

Introductie

Hartelijk dank voor uw aankoop van de Anytone BT01 Bluetooth-microfoon. Dit product gebruikt een speciale master-slave Bluetooth-module om draadloos te praten en draadloze bedieningsinstellingen te realiseren voor alle functies van de AT-D578UV DMR mobiele radio met ingebouwde Bluetooth-module. In combinatie met de ruisonderdrukkingsfunctie kan het achtergrondgeluid en omgevingsgeluid effectief worden verminderd om high-definition intercom te bereiken.

Voorzorgsmaatregelen

Lees de volgende voorschriften aandachtig door voordat u dit product gebruikt.
De volgende voorschriften helpen u uw verplichtingen in de garantievoorwaarden te begrijpen en na te komen.

1. Probeer de BT01 Bluetooth-microfoon zonder toestemming niet te demonteren of aan te passen. De behandeling van de Bluetooth-microfoon door niet-professionals kan schade veroorzaken.
2. Plaats de Bluetooth-microfoon niet op een stoffige of vochtige plaats.
3. Houd u aan de walkietalkie-gebruiksfrequentie van 1 minuut voor verzenden en 4 minuten voor ontvangen. Langdurige transmissie of continu gebruik in de high-power modus zal ervoor zorgen dat de AT-D578UV mobiele radio opwarmt.
4. Laad de BT01 Bluetooth-microfoon op voordat u hem gebruikt.
5. Nadat de BT01 Bluetooth-microfoon is ingeschakeld, gaat deze automatisch naar de koppelingsstatus. Schakel voor gebruik de Bluetooth-functie van de AT-D578UV mobiele radio in en koppel deze met de BT01 Bluetooth-microfoon.

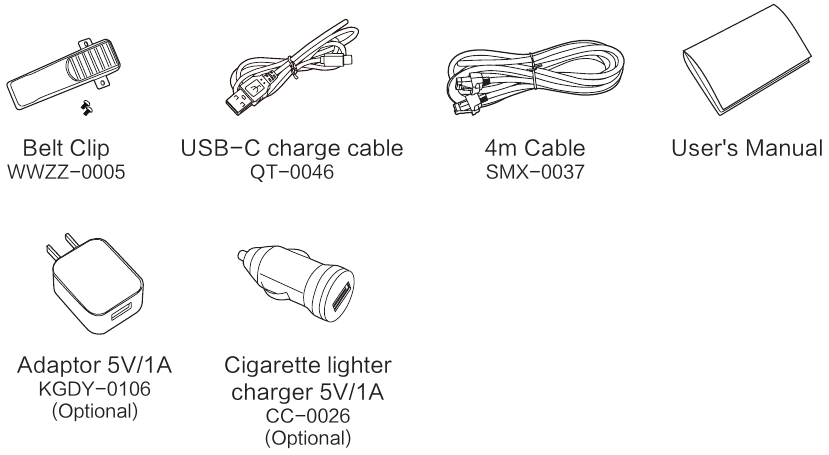

Accessoires

De batterij opladen

Oplaadinstructies

1. Steek de USB-stekker van de oplaadkabel in de voedingsadapter.
2. Steek de voedingsadapter in het stopcontact.
3. Steek het andere uiteinde van de oplaadkabel in de oplaad-/upgrade-interface van de radio.
4. De rode oplaadindicator van de BT01 Bluetooth-microfoon brandt.
5. Wanneer de rode oplaadindicator van de BT01 Bluetooth-microfoon uitgaat, is het opladen voltooid.

» USB-adapter en sigarettenaansteker moeten 5v spanning en ≥1A stroomafgifte hebben.

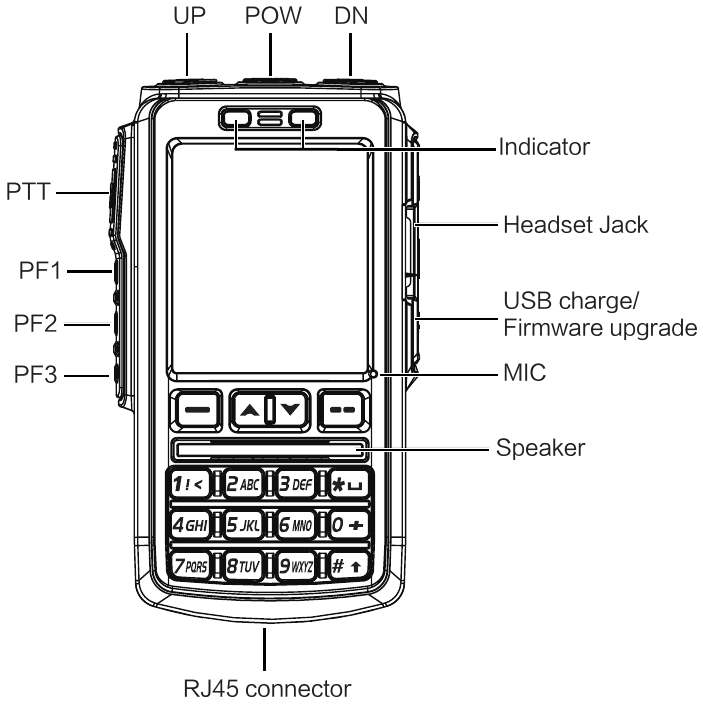

Aan de slag

Instructies indicator

Basishandelingen

Inschakelen

Druk op de bovenste [POW] knop op de microfoon, het rechter groene indicatielampje gaat branden, later toont het scherm "Select Port" (Poort selecteren), druk op of om de verbindingsmodus te kiezen:

BT MODE: Sluit de BT01-microfoon aan op de AT-D578UV mobiele radio via Bluetooth.

CABLE MODE: Sluit de BT01-microfoon aan op de AT-D578UV mobiele radio via een 4m kabel.

Klik op "confirm" (bevestigen) om de verbindingsmodus te selecteren.

BT MODE verbinden met AT-D578UV

Na het selecteren van "BT MODE" (BT-MODUS) op de microfoon, toont deze BT NAME en "NO DEVICE CONNECTED" (GEEN APPARAAT VERBONDEN) wanneer er geen radio is aangesloten. In deze toestand moet het BT-koppelen worden uitgevoerd op de AT-D578UV.

1. Ga naar AT-D578UV radio Menu Bluetooth BT On/Off, zet het op ON.
2. Schakel over naar AT-D578UV radio Menu Bluetooth BT Pairing, selecteer "Seek BT" (BT zoeken).
3. AT-D578UV radio toont "Seeking BT" (BT zoeken), het zal enige tijd duren om het koppelen uit te voeren.
4. AT-D578UV radio toont "ALL DATA CHECKING" (ALLE GEGEVENS CONTROLEREN), de weergave-inhoud van de AT-D578UV radio wordt toegewezen aan de Bluetooth-microfoon.
5. AT-D578UV radio toont "EXTERNAL BT MODE" (EXTERNE BT MODUS) op het scherm, het koppelen is voltooid.

De BT01-microfoon heeft nu toegang tot het radiomenu en kan communiceren.

» Zodra de BT-koppeling is voltooid, maakt de BT-microfoon automatisch verbinding met de AT-D578UV radio na het opnieuw opstarten.

CABLE MODE verbinden met AT-D578UV

Na het selecteren van "CABLE MODE" (KABEL MODUS) op de microfoon, toont deze "NO DEVICE CONNECTED" (GEEN APPARAAT VERBONDEN) wanneer er geen radio is aangesloten.

Gebruik de 4m kabel om de microfoon op de radio aan te sluiten, AT-D578UV toont "ALL DATA CHECKING" (ALLE GEGEVENS CONTROLEREN), de weergave-inhoud van de AT-D578UV radio wordt toegewezen aan de Bluetooth-microfoon.

AT-D578UV radio toont "EXTERNAL CABLE MODE" (EXTERNE KABEL MODUS) op het scherm, de BT01-microfoon heeft nu toegang tot het radiomenu en kan communiceren.

Uitschakelen

Houd de bovenste [POW] knop op de microfoon ingedrukt om de microfoon uit te schakelen. De AT-D578UV radio wordt automatisch uitgeschakeld wanneer de BT-microfoon is uitgeschakeld.

Het volume aanpassen

Druk in de stand-by stand op de bovenste [POW] knop om de [CH-]/[CH+] knop te gebruiken voor het aanpassen van het volume.

Wanneer het scherm "UpDn Key: Vol Set" (OmhoogOmlaag-toets: Volume instellen) toont, druk op [CH-] om het volume te verlagen, druk op [CH+] om het volume te verhogen.

» Als het volume is aangepast tot het maximum en u vindt het nog steeds niet luid genoeg.
» In BT MODE kunt u naar Menu ->Bluetooth->RfBT SPK Gain gaan om het Bluetooth-versterkingsniveau aan te passen en het volume te verhogen.
» In POWER CABLE MODE wordt de volumeaanpassing gerealiseerd door de volumeknop op de AT-D578UV radio.

VFO-frequentie instellen

Wijs in Menu->Setting->Radio Set->Key Func een toetsfunctie toe aan [VFO/ MR].

Druk op de toegewezen [VFO/MR] knop om de radio naar de VFO-frequentiemodus te schakelen en druk vervolgens op de of knop om de frequentie te wijzigen.

En het maakt het mogelijk om de frequentie in te voeren via het toetsenbord op de microfoon om de frequentie snel te wijzigen, bijvoorbeeld, voer 4,5,0,1,2,5,0,0 of 4,5,0,1,2,5,# in om 450.125MHz te verkrijgen.

» Normaal gesproken moet u 8 cijfers invoeren om de frequentie te wijzigen, voor het geval dat het einde van de frequentie 0 is, kunt u op de # knop drukken om de geldige frequentie te bevestigen in plaats van meerdere 0 in te voeren.

Een kanaal selecteren

Druk op de toegewezen [VFO/MR] knop om de radio naar de kanaalmodus te schakelen en druk vervolgens op de bovenste [POW] knop om de [CH-]/[CH+] knop te gebruiken voor het aanpassen van het kanaal.

En het maakt het mogelijk om het kanaalnummer in te voeren via het toetsenbord op de microfoon om snel toegang te krijgen tot het kanaal, bijvoorbeeld, voer 0,0,9,9 in, in totaal 4 cijfers, om over te schakelen naar kanaal 99. Voor het geval dat het ingevoerde kanaalnummer zich niet in de huidige zone bevindt, zal de microfoon een "du" pieptoon uitzenden en op het huidige kanaal blijven.

Een zone selecteren

Druk eerst op de toegewezen [VFO/MR] knop om de radio naar de kanaalmodus te schakelen.

Handeling 1: Druk op de of knop om de zone te wijzigen.
Handeling 2: Ga naar Menu Zone, selecteer een zone uit de zonelijst.
Handeling 3: In Menu Setting Radio Set Key Func, wijs een toetsfunctie toe aan [Zone Select]. Druk op de toegewezen [Zone Select] knop en voer het zonenummer in en bevestig.

Bellen

Houd de [PTT] knop ingedrukt om een gesprek te starten op het huidige kanaal, de linker rode indicator gaat branden en de radio zendt uit. Laat de [PTT] knop los om het uitzenden te stoppen.

Een gesprek ontvangen

Wanneer de radio een oproep ontvangt, gaat de rechter groene indicator branden en ontvangt de radio.

Ruisonderdrukkingsfunctie

Het inschakelen van de ruisonderdrukkingsfunctie kan achtergrondgeluid en omgevingsgeluid effectief verminderen en gesprekken tussen gebruikers duidelijker maken.

Ga naar Menu Settings Radio Set Voice Func Noise Reduce(RX), stel het ruisonderdrukkingsniveau in voor ontvangstgebruik, aanbevolen instelling is niveau 3.

Ga naar Menu Settings Radio Set Voice Func Noise Reduce(TX), stel het ruisonderdrukkingsniveau in voor zendgebruik, aanbevolen instelling is niveau 3.

Menubediening

De menubediening op de BT-microfoon is afgestemd op de AT-D578UV radio, de functies zijn volledig hetzelfde als de AT-D578UV radio. Raadpleeg AT-D578UV voor de bediening.

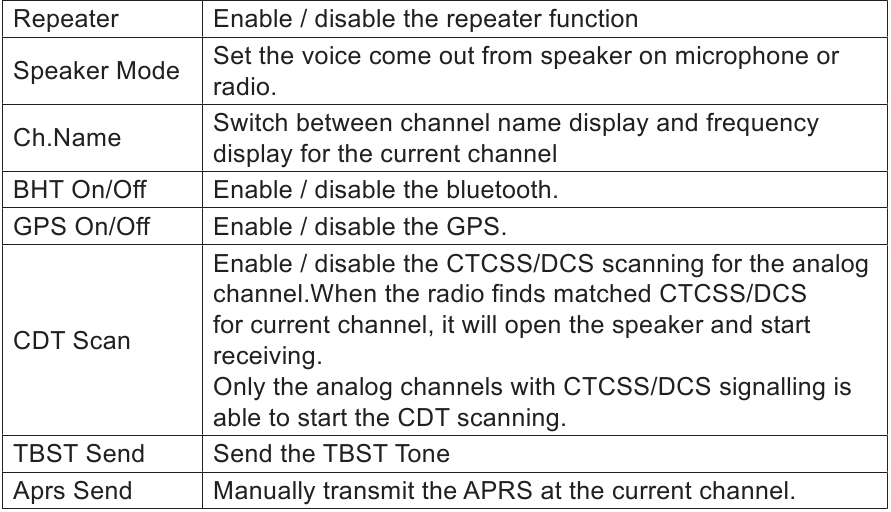

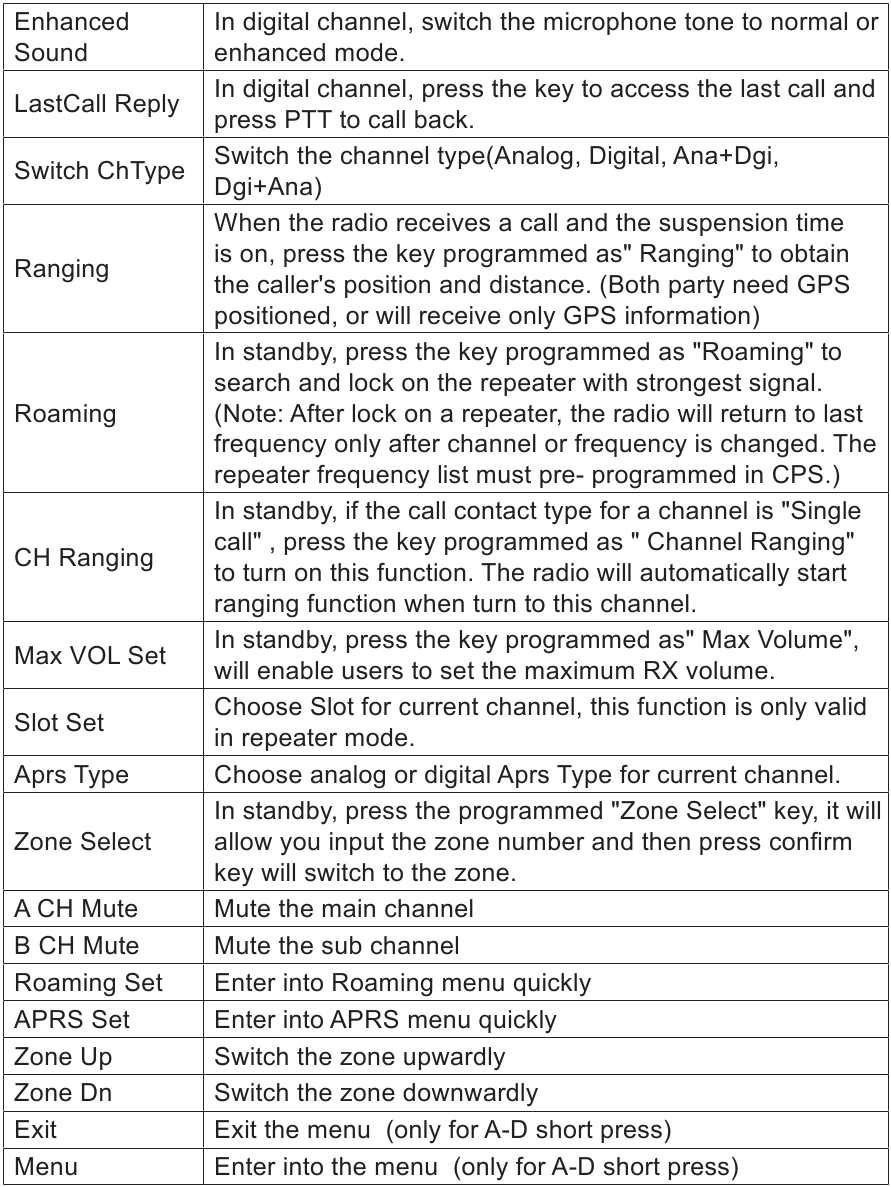

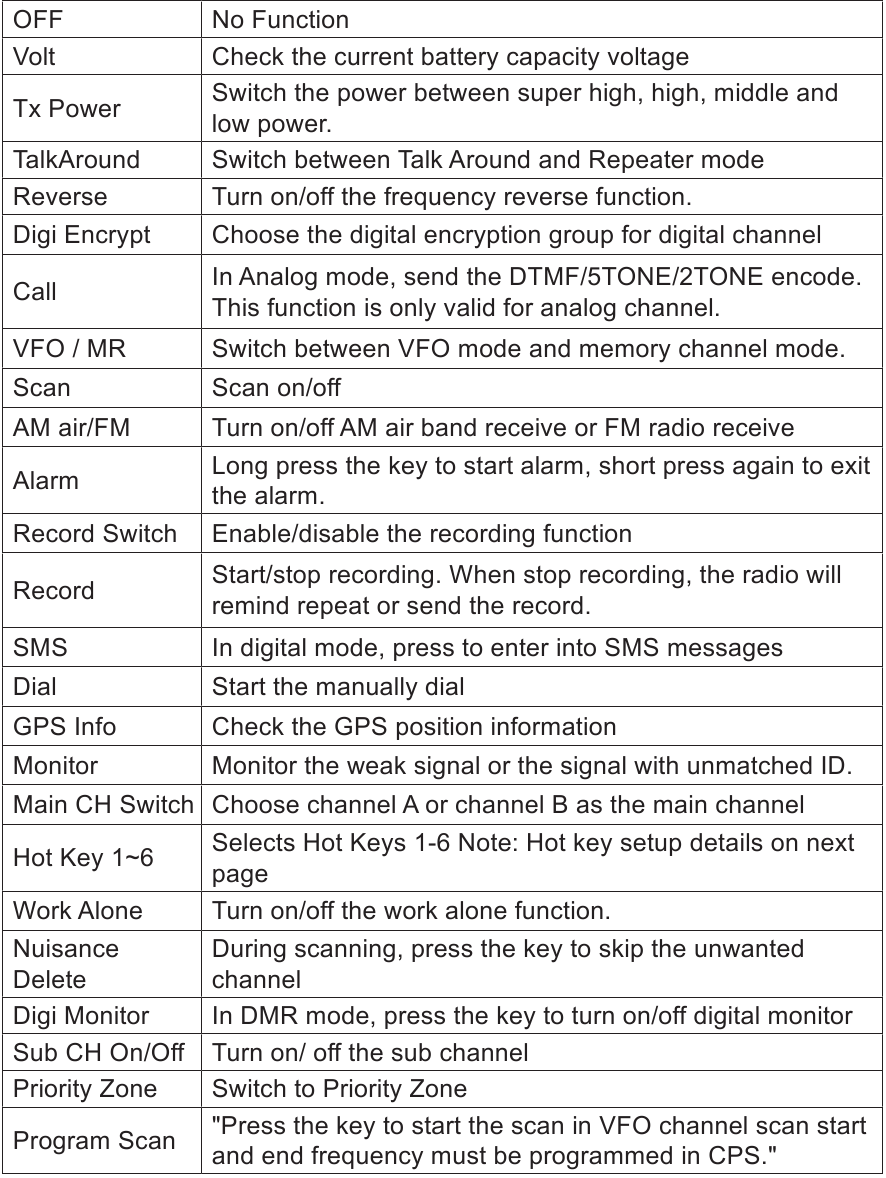

Geprogrammeerde toets

Het is mogelijk om verschillende functies in te stellen voor de [P1], [P2], [P3] zijtoetsen op de microfoon.

Methode 1: In radio Menu Settings Radio Set Key Func

Methode 2: In PC software Public Optional Setting BT Bluetooth handset.

Technische specificaties

Qixiang Electron Science & Technology Co., Ltd.
www.anytone.net
