Salus Controls KL08RF - ZigBee netwerk draadloze bedradingscentrum handleiding

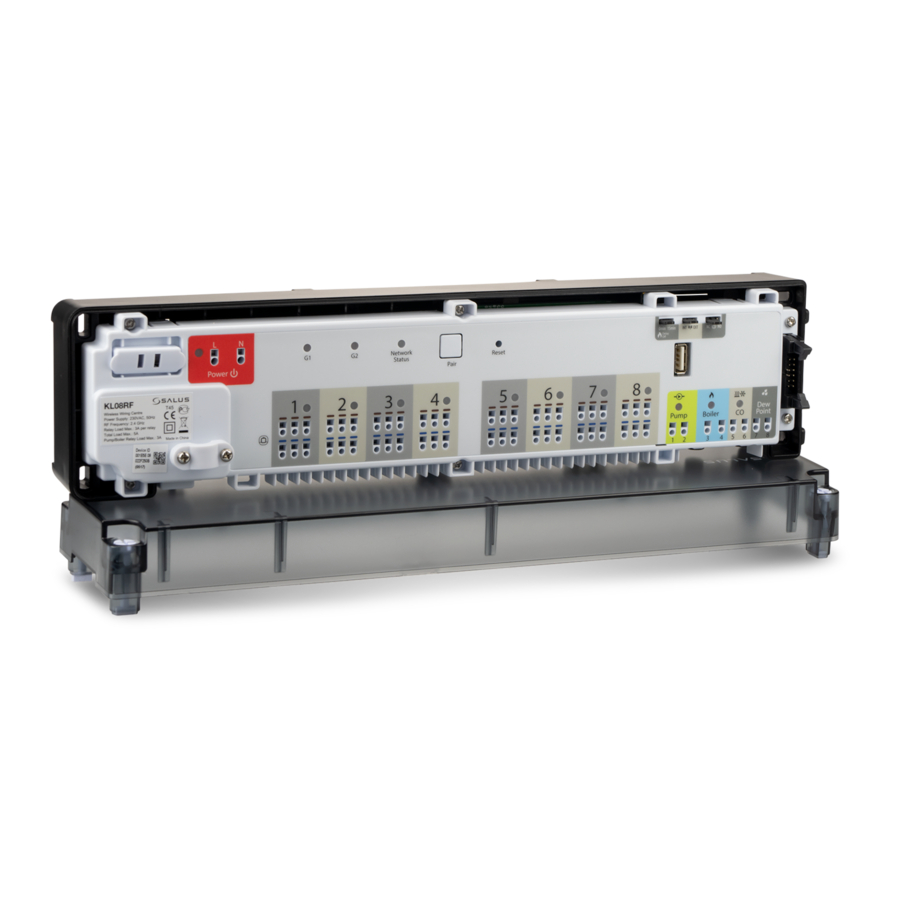

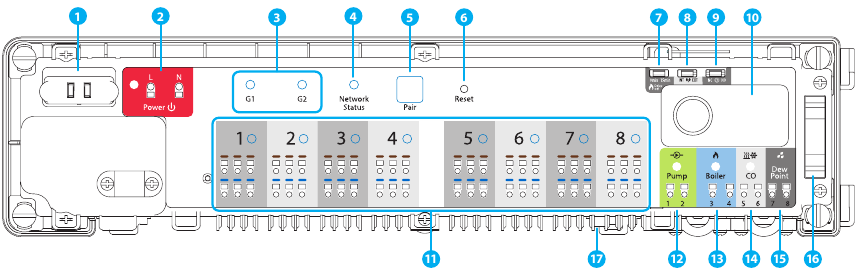

Beschrijving van het bedradingscentrum

1. Patroonzekering 5 x 20 mm 12 A
2. Voeding
3. Thermostaatgroeperingsstatus
4. Netwerkstatusdiode
5. Pair (koppelen) button
6. Reset button
7. Delay jumper
8. INT/EXT antenne jumper
9. NC/NO actuatoren jumper
10. ZigBee netwerkcoördinator
11. Aansluitingen voor actuatoren
12. Pompbesturingsuitgang
13. Ketelbesturingsuitgang
14. CO-aansluiting
15. Dauwpunt sensor input (hygrostaat)
16. Seriële connector voor de KL04RF uitbreiding
17. Externe antenneconnector

Opmerking: Gebruik niet tegelijkertijd CO10RF coördinator met UGE600!

RX10RF (optioneel)
Extra, draadloze apparaatbesturingsmodule die kan worden gebruikt - bijvoorbeeld - wanneer we geen kabel kunnen gebruiken tussen het KL08RF bedradingscentrum en de ketel.

Introductie

Het KL08RF draadloze bedradingscentrum is een onderdeel van het iT600RF-systeem. In combinatie met de draadloze thermostaten uit de iT600RF-serie biedt KL08RF een comfortabele en betrouwbare verwarmingsregeling. Het is uitgerust met de besturingsuitgangen voor de pomp en ketel en is ontworpen om te werken met NC- of NO-actuatoren.
In de Offline-modus moet communicatie met de draadloze thermostaten uit de iT600RF-serie worden gedaan via de CO10RF coördinerende eenheid, die samen met het bedradingscentrum in de verpakking zit. Om in de Online-modus te werken (via de SALUS Smart Home-app) moet KL08RF worden aangesloten op de internetgateway UGE600. In één ZigBee-netwerk (Online of Offline) kunnen maximaal 9 KL08RF-bedradingscentra worden aangesloten. KL08RF vergroot het bereik van het ZigBee-netwerk.

Productconformiteit

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de richtlijnen: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.saluslegal.com.

Veiligheidsinformatie

Gebruik in overeenstemming met de voorschriften. Alleen voor gebruik binnenshuis. Houd uw apparaat volledig droog. Koppel uw apparaat los voordat u het schoonmaakt met een droge doek. Dit accessoire moet worden aangebracht door een bevoegd persoon, en de installatie moet voldoen aan de richtlijnen, normen en voorschriften die van toepassing zijn op de stad, het land of de staat waar het product is geïnstalleerd. Het niet naleven van de relevante normen kan leiden tot vervolging.

Technische informatie

Zekering

Opmerking: Vervanging van de zekering moet worden uitgevoerd wanneer het bedradingscentrum is losgekoppeld van de voeding 230 V AC.

De hoofdzekering bevindt zich onder de behuizingsdeksel, bij de hoofdaansluitingen en beschermt het bedradingscentrum en de apparaten die erop zijn aangesloten. Gebruik een patroonzekering type 5 x 20 mm - nominale verbrandingssnelheid 12 A. Om de zekering te verwijderen, tilt u de socket op met een platte schroevendraaier en trekt u de zekering eruit.

Voeding

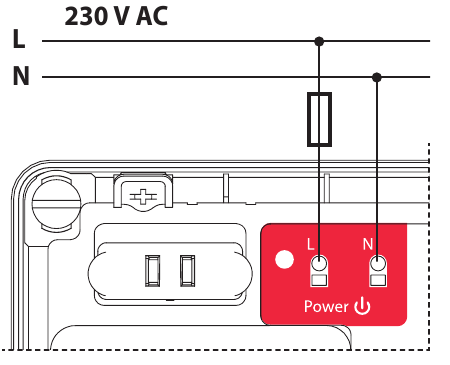

De voeding voor het bedradingscentrum is 230V ~, 50Hz.
Kenmerken van de installatie:

• dradig, met PE beschermende geleider,
• gemaakt in overeenstemming met de geldende voorschriften.

Thermostaatgroeperingsstatus

Deze functie is alleen beschikbaar in de Offline-modus (samen met de CO10RF-coördinator) - dit betekent dat MASTER-thermostaten van invloed zijn op SLAVE-thermostaten binnen een specifieke groep, wat alleen mogelijk is wanneer thermostaten zijn gekoppeld aan één KL08RF-bedradingscentrum (optioneel + KL04RF) en zijn toegewezen aan gr. 1 of gr. 2.

Opmerking: Binnen één groep mag er slechts één MASTER-thermostaat (programmeerbaar) zijn en de rest moet SLAVE-thermostaten (niet-programmeerbaar) zijn.

Hoe het werkt: Als alle thermostaten van een bepaalde groep in de automatische modus werken, werkt elke thermostaat in een bepaalde groep op dezelfde manier als de MASTER van deze groep. Als bijvoorbeeld de MASTER-thermostaat van Groep 1 volgens het geprogrammeerde schema een comfortmodus handhaaft, zullen alle SLAVE-thermostaten van Groep 1 ook de comfortmodus handhaven (de temperatuur wordt individueel voor elke thermostaat ingesteld). Evenzo, als de MASTER-thermostaat is ingesteld op Party- of Vakantiemodus, werken SLAVE-thermostaten in zijn groep ook in deze modi.

De groeperingsfunctie is optioneel - thermostaten hoeven niet te worden gegroepeerd, ze kunnen onafhankelijk werken.

Netwerkstatusdiode

LED diode statussen:

	(LED diode knippert) - dit betekent dat het bedradingscentrum niet is verbonden met het netwerk, maar klaar is om te koppelen met de coördinator (CO10RF) van het ZigBee-netwerk of de internetgateway (UGE600)
	(LED brandt continu) - dit betekent dat het bedradingscentrum is toegevoegd aan het ZigBee-netwerk en is gekoppeld aan CO10RF of UGE600

Pair (koppelen) button

Functies van de Pair (koppelen) button:

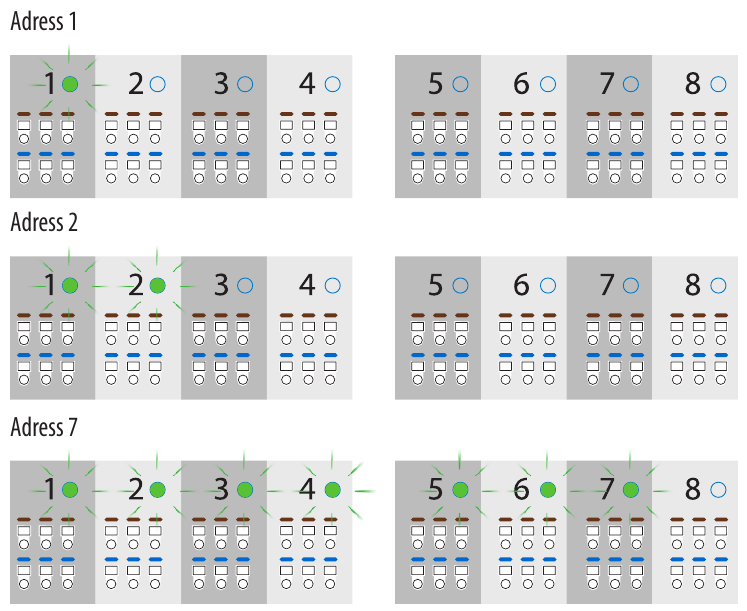

• Het controleren van het adres van het bedradingscentrum in het Zigbee-netwerk. Om het adres van het bedradingscentrum in het ZigBee-netwerk te controleren (bij gebruik van meer dan één) drukt u op de Pair (koppelen) button.
  Het nummer van het bedradingscentrum wordt aangegeven door het aantal LED's bij de zones:

  Adres 9 wordt aangegeven door het oplichten van 8 LED's van alle zones en de Network Status LED.

• Het resetten van het bedradingscentrum (deze functie wordt gedetailleerd beschreven op de tweede pagina van de handleiding).

Reset button

• Het wordt gebruikt om de gegevens te vernieuwen, na het verplaatsen van jumpers 7, 8 of 9.
  De Reset button verwijdert het bedradingscentrum niet uit het ZigBee-netwerk.

Delay jumper

Ketel uit vertragingstijd.
Opmerking: Pomp (Pomp uitgang) en ketel (Ketel uitgang) starten altijd 3 minuten na ontvangst van het verwarmingssignaal van alle thermostaten die zijn gekoppeld aan het bedradingscentrum. De pomp stopt na 3 minuten, wanneer de laatste thermostaat stopt met het verzenden van de vraag naar warmte, terwijl de warmtebron (ketel) wordt uitgeschakeld na de tijd die is ingesteld met de jumper.
De verandering van de jumperpositie moet in het geheugen worden vernieuwd door op de Reset button te drukken (kort indrukken).

INT/EXT antenne jumper

Er is een optie om de 08RFA externe antenne aan te sluiten op het bedradingscentrum. Als u een extra antenne gebruikt, plaatst u de jumper in de EXT-positie.

De verandering van de jumperpositie moet in het geheugen worden vernieuwd door op de Reset button te drukken (kort indrukken).

NC/NO actuatoren jumper

Selecteer het type thermo-elektrische actuator dat is aangesloten op het bedradingscentrum:
NC – actuator normaal gesloten
NO – actuator normaal geopend

De verandering van de jumperpositie moet in het geheugen worden vernieuwd door op de Reset button te drukken (kort indrukken).

ZigBee netwerkcoördinator

De ZigBee netwerkcoördinatie-eenheid CO10RF wordt gebruikt voor de Offline-modus en is inbegrepen bij het bedradingscentrum. CO10RF maakt draadloze bediening van alle apparaten die in één netwerk zijn geïnstalleerd mogelijk. Binnen één netwerk kunnen maximaal 9 bedradingscentra worden aangesloten. Dit betekent dat als er meer dan één bedradingscentrum in het netwerk is, u één coördinator kunt gebruiken en de overige op een veilige plaats kunt bewaren.
Opmerking: Gebruik niet tegelijkertijd de CO10RF-coördinator met UGE600.

Aansluitingen voor actuatoren

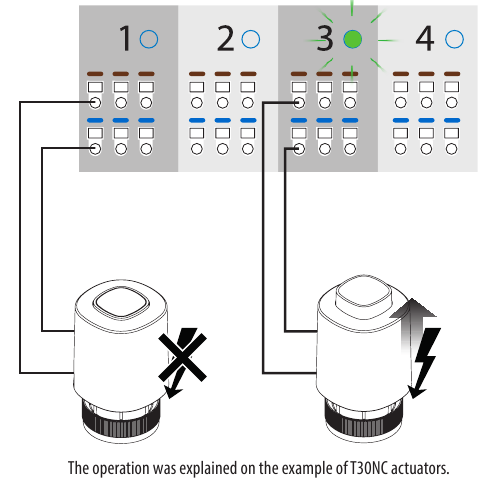

De draden van de thermo-elektrische actuatoren moeten in de zelfvergrendelende connectoren in de juiste zones worden gestoken. U kunt 3 actuatoren rechtstreeks op één zone aansluiten. De stroombelasting van één zone is aangepast om te werken met maximaal 6 thermo-elektrische actuatoren met een vermogen van 2 watt. Als er meer dan 6 actuatoren moeten worden aangesloten, gebruik dan een extra relais om de uitgang van de zone te ontlasten.

Let op: Op de actuatorcontacten staat tijdens hun werking een spanning van 230 V AC.

Pompregeluitgang

Pompuitgang - dit is een potentiaalvrije uitgang (COM / NO) die de circulatiepomp in het verwarmings- / koelsysteem regelt. De uitgang sluit (pomp start) altijd 3 minuten nadat het verwarmings- / koelsignaal is ontvangen van een van de thermostaten die aan de bedradingscentrum zijn gekoppeld. De uitgang opent (pomp stopt) na 3 minuten, wanneer de laatste thermostaat stopt met het verzenden van warmte- / koudevraag.

Ketelregeling uitgang

Keteluitgang - dit is een potentiaalvrije uitgang (COM / NO) die de ketel in het verwarmingssysteem regelt. De uitgang sluit en de ketel gaat aan, maar altijd 3 minuten nadat het verwarmingssignaal is ontvangen van een van de thermostaten die aan de bedradingscentrum zijn gekoppeld. De uitgang opent en de ketel schakelt uit wanneer de laatste thermostaat stopt met het verzenden van warmtevraag (na de tijd die is ingesteld op de Delay jumper).

De keteluitgang is inactief in de koelmodus.

CO-aansluiting (ingang)

Geopende CO-ingangscontacten (Changeover) betekent dat het hele systeem in de verwarmingsmodus werkt. Kortsluiting bij de ingang CO schakelt het hele systeem automatisch over naar de koelmodus (bedradingscentrum en gekoppelde thermostaten).

CO-aansluiting	Diode	Modus
Geopende contacten	Rood	Verwarming
Gesloten contacten	Blauw	Koeling

Dauwpunt sensor ingang (hygrostaat)

De dauwpuntsensor-ingang is alleen actief in de koelmodus (met gesloten CO-contacten).

Het kortsluiten van de contacten bij de dauwpuntsensor-ingang (te hoge luchtvochtigheid) zorgt ervoor dat alle zones in het bedradingscentrum en de pompregeluitgangen worden uitgeschakeld.

Seriële connector voor de KL04RF-uitbreiding

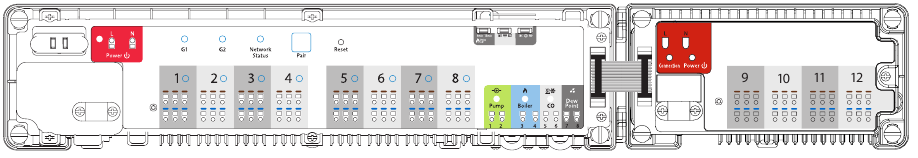

Deze wordt gebruikt voor communicatie tussen het KL08RF-bedradingscentrum en de KL04RF-uitbreidingsmodule. De KL04RF-uitbreidingsmodule verhoogt de functionaliteit en breidt de ondersteuning uit tot 12 zones.

Aansluiting externe antenne

De aansluiting voor de externe antenne 08RFA bevindt zich onder het bedradingscentrum onder de zones 7 en 8. Nadat u een extra antenne hebt aangesloten, plaatst u de jumper in de EXT-positie.

De wijziging van de jumperpositie moet in het geheugen worden vernieuwd door op de Reset-knop (kort indrukken) te drukken.

MONTAGE

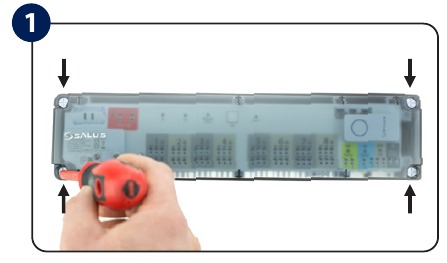

1. Verwijder de bovenklep van het bedradingscentrum.

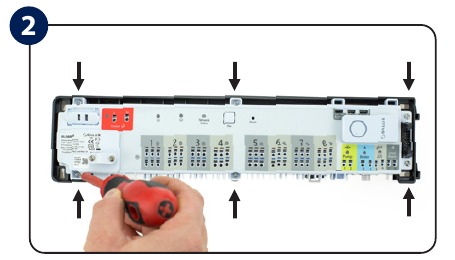

2. Maak bij wandmontage het hoofdgedeelte van de behuizing los (zie afbeelding). Kantel bij montage op de DIN-rail de haken aan de achterkant van de behuizing.

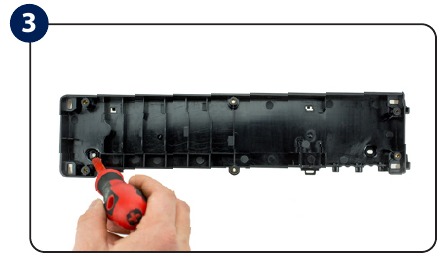

3. Bevestig de achterkant van het bedradingscentrum aan de muur.

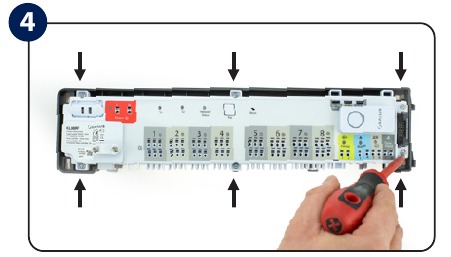

4. Schroef het hoofdgedeelte van het bedradingscentrum vast aan de achterkant van de behuizing.

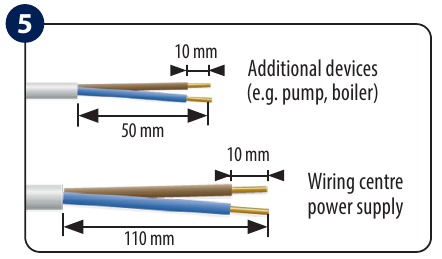

5. Verwijder het juiste deel van de isolatie van de draden.

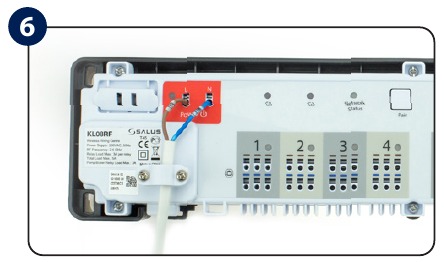

6. Sluit het netsnoer aan.

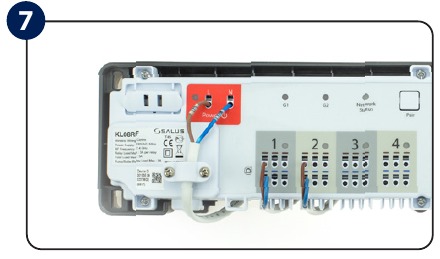

7. Sluit de rest van de draden aan.

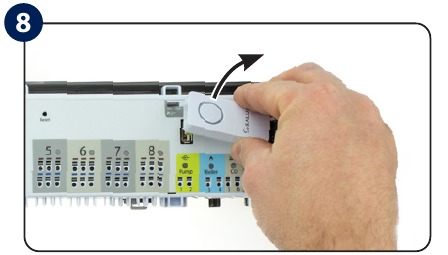

8. Verwijder de CO10RF-coördinator als u de UGE600-internetgateway gebruikt.

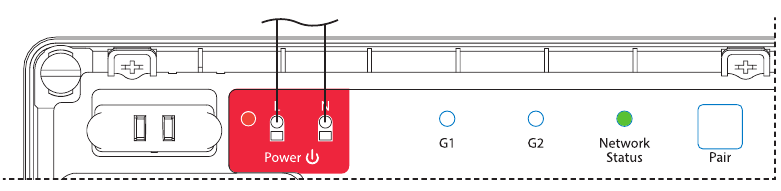

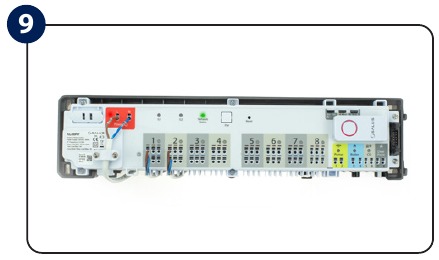

9. Zorg ervoor dat alle draden correct zijn aangesloten en sluit vervolgens het netsnoer aan op de 230 V AC-voeding - de rode LED-diode gaat branden.

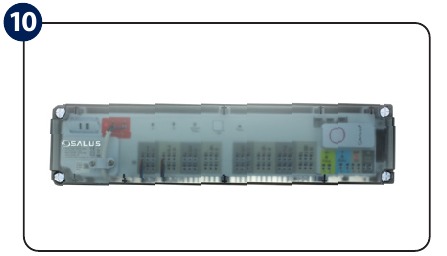

10. Na het voltooien van de installatie monteert u de bovenklep van het bedradingscentrum.


INSTALLATIE

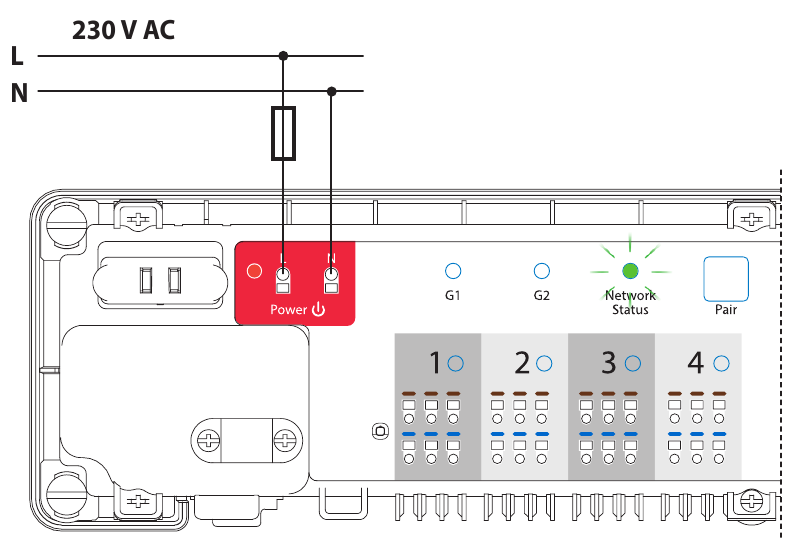

1. Sluit het bedradingscentrum aan op de 230 V AC-voeding. De Network Status LED (Netwerkstatus-LED) knippert.

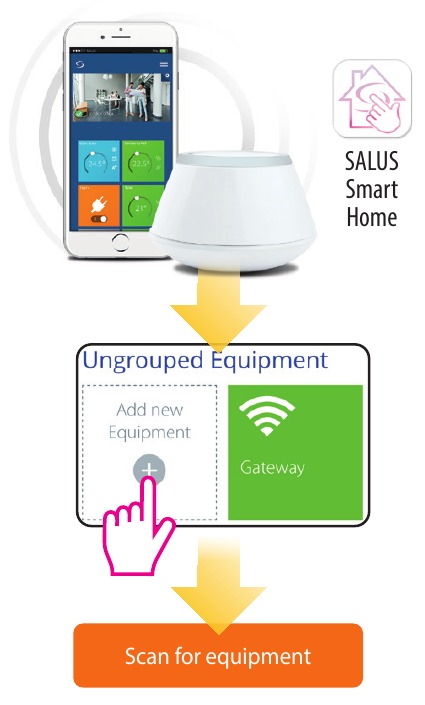

2. Online


   Offline
   Let op: Gebruik de CO10RF-coördinator niet tegelijkertijd met de UGE600.

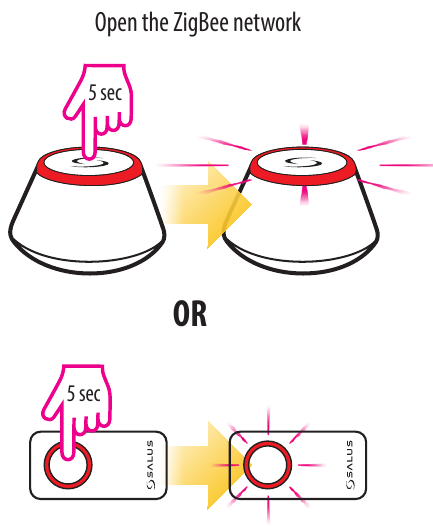

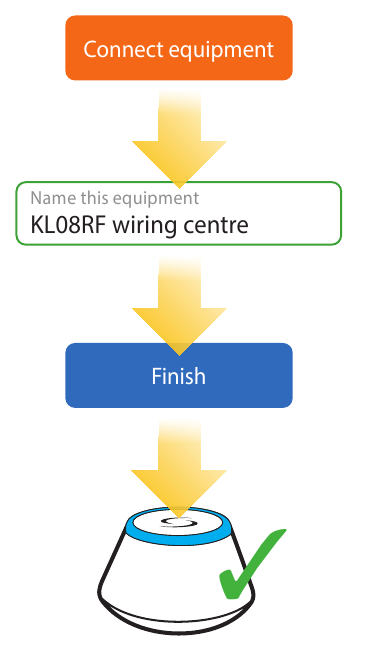

3. Het bedradingscentrum maakt automatisch verbinding met het netwerk. De Network Status LED (Netwerkstatus-LED) gaat continu groen branden.

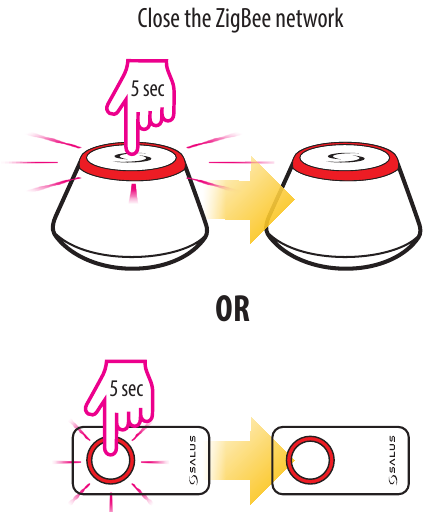

   Online


   Offline


Identificatie van het bedradingscentrum

Volg de onderstaande stappen om het bedradingscentrum in het ZigBee-netwerk te identificeren:

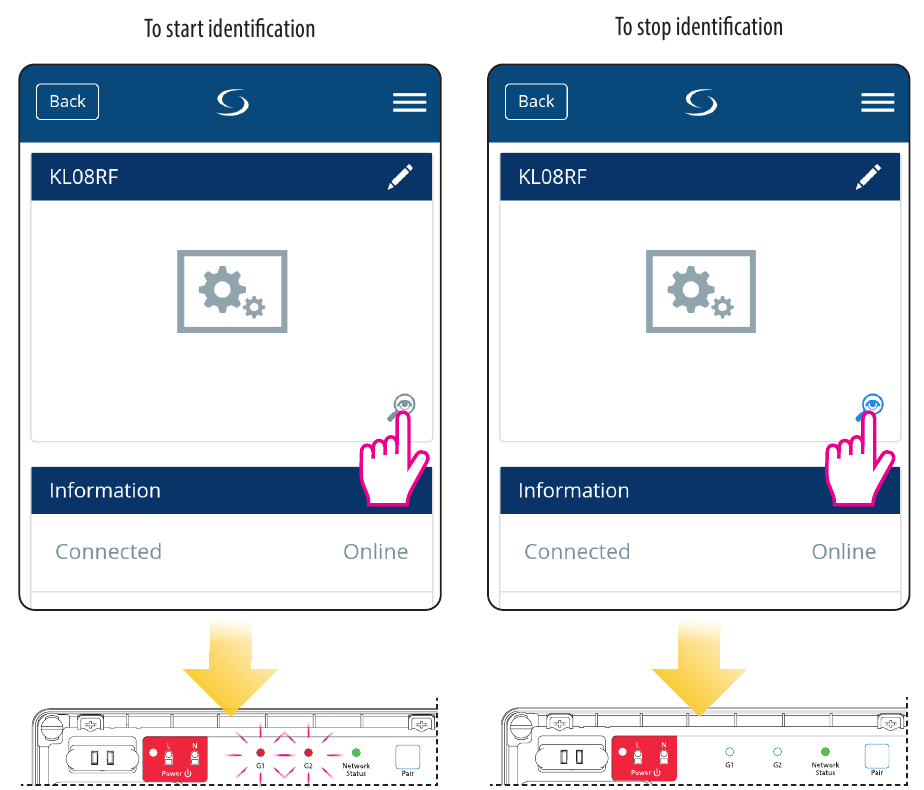

In Online-modus (met behulp van de SALUS Smart Home-app):

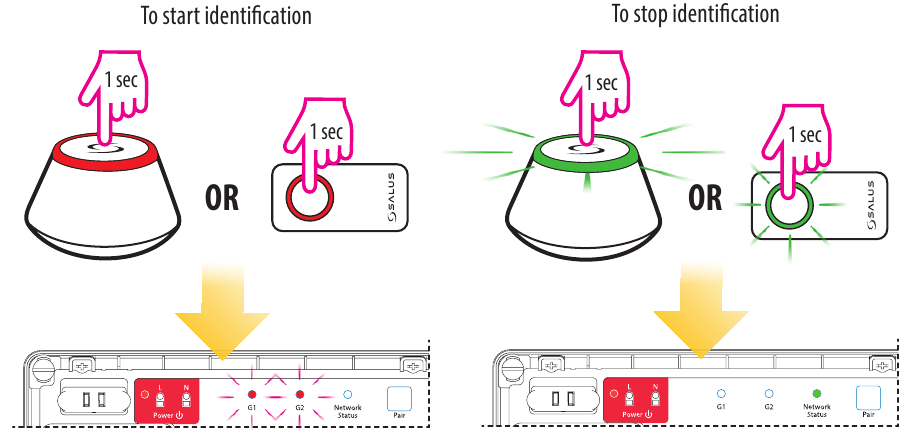

In Offline-modus:

Fabrieksinstellingen herstellen

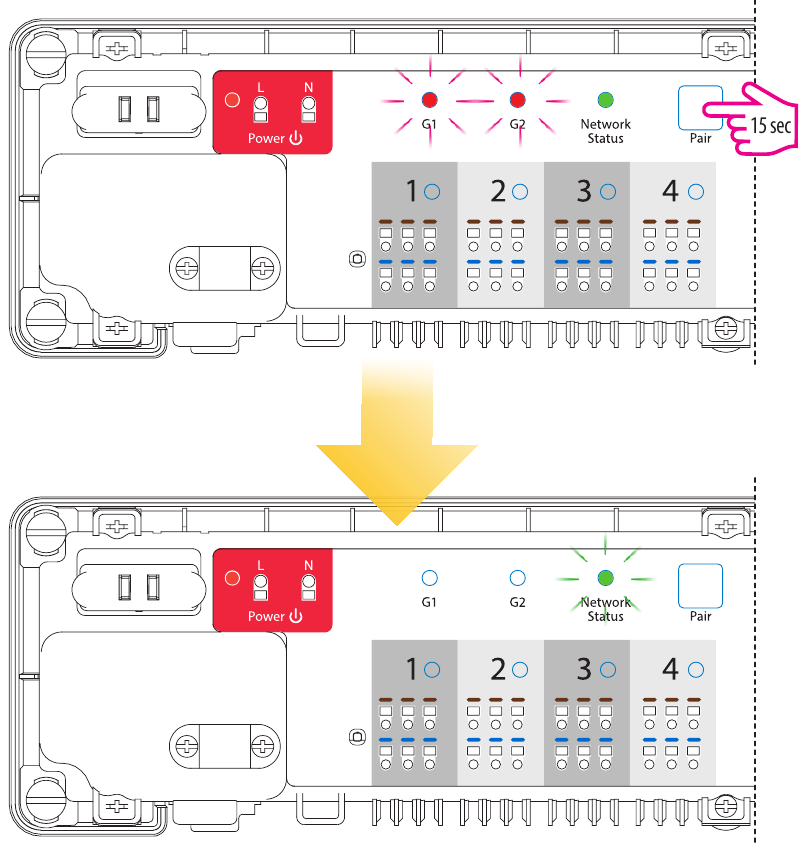

Om de fabrieksinstellingen te herstellen, houdt u de Pair-knop 15 seconden ingedrukt. G1- en G2-dioden worden rood en gaan uit.

Opmerking: Als u de fabrieksinstellingen van het schakelcentrum herstelt, worden alle gekoppelde apparaten uit het ZigBee-netwerk verwijderd - u moet ze opnieuw synchroniseren.
