Russound BSK-1 - Bluetooth Source Kit Handleiding
Overzicht

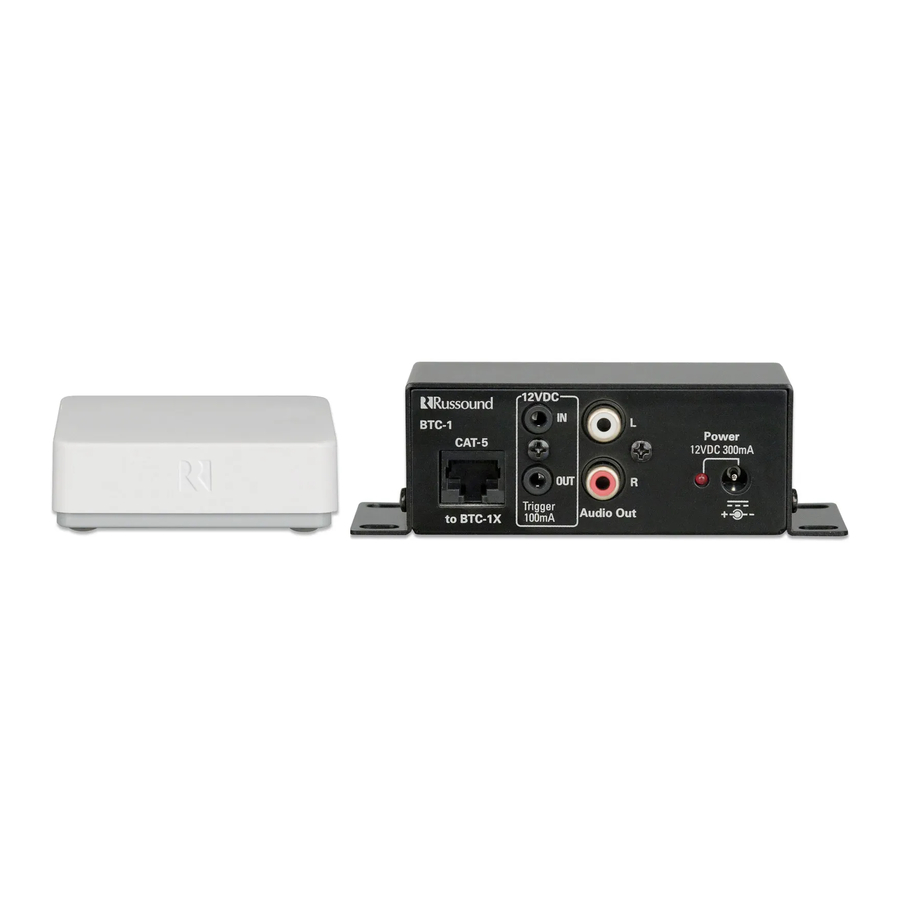

De BSK-1 Bluetooth Source Kit stelt de gebruiker van een draagbare mediaspeler, smartphone of ander apparaat met Bluetooth in staat om draadloos audiocontent te verzenden naar een typisch audiosysteem. De BTC-1X Remote Transceiver maakt verbinding met de BTC-1 Termination Box via een enkele CAT-5 kabel. De CAT-5 kabel voedt zowel de transceiver als verzendt audiosignalen van de BTC-1 Termination Box die vervolgens wordt aangesloten op een versterker of receiver voor audio- en 12VDC-triggersignalen. Op Russound multiroom audiosystemen kan deze worden aangewezen als een globale bron voor het multiroom systeem of als een lokale bron voor een individuele "Primaire Zone" met automatische controle over zone-energie, bronselectie en volumeniveau.
De compacte BTC-1X Remote Transceiver kan op een vlakke ondergrond staan of in een standaard elektriciteitsdoos worden geplaatst op een ideale locatie, zodat de gebruiker verbinding kan maken en zich door de luisterruimte kan bewegen zonder de audiostream te onderbreken. De BTC-1 Termination Box is gehuisvest in een compacte opbouw metalen doos en wordt rechtstreeks op de versterker of receiver aangesloten via RCA-audiopatchkabels en een optionele 12VDC-triggerkabel.
Aansluitinstructies
Lees alle instructies voordat u met de installatie begint.
Bepaal de ideale locatie voor de BTC-1X Remote Transceiver op basis van of het een globale of lokale bron zal zijn, rekening houdend met het feit dat structurele elementen, beton en andere 2,4 GHz-zenders de signaal kunnen verstoren. De BTC-1X Remote Transceiver kan vrijstaand worden geplaatst of in een standaard 18 ci elektriciteitsdoos. De BTC-1X Remote Transceiver moet toegankelijk zijn voor het programmeren van een aangepaste naam later.
Leg een enkele CAT-5 kabel van de BTC-1 Termination Box naar de locatie van de BTC-1X Remote Transceiver. De aanbevolen maximale CAT-5 kabellengte is 300 voet (91,44 meter) tussen de BTC-1X en de BTC-1 Termination Box. Als de locatie van de BTC-1X vrijstaand is, kan de CAT-5 kabel worden afgesloten op een RJ-45 wandplaat met behulp van de T568A standaard bedradingsconfiguratie. Een CAT-5 jumperkabel wordt dan aangesloten van de wandplaat op de BTC-1X. Als de locatie in de muur is, wordt de CAT-5 kabel in een 18 ci of grotere Amerikaanse standaard elektrische werkdoos geleid, waar deze wordt afgesloten met een RJ-45 stekker die vervolgens wordt aangesloten op de BTC-1X.
De BTC-1 Termination Box moet dicht bij de versterker of receiver worden geplaatst (afstand niet groter dan 25 ft). Installeer de BTC-1 door deze op een vlakke ondergrond te monteren of aan de achterkant van een A/V-apparatuurrek met behulp van schroeven door de gaten in de montageflenzen. Sluit het einde van de CAT-5 kabel die is aangesloten op de BTC-1X Remote Transceiver af met een RJ-45 stekker met behulp van de T568A standaard bedradingsconfiguratie. Sluit de kabel aan op de BTC-1 Termination Box.
Sluit RCA-audiopatchkabels aan van de audio-uitgangen van de Termination Box op de aangewezen broningang op de versterker/receiver.
De meegeleverde tweeaderige 12VDC-triggerkabel, afgesloten met een 1/8" mannelijke stekker aan elk uiteinde, wordt aangesloten van de 12VDC-triggeruitgang van de Termination Box op de triggeringang op de versterker/receiver. Dit zal het apparaat uit de standby-stand halen zodra de BSK-1 actief is gekoppeld met een Bluetooth® apparaat.
Als dit moet worden gebruikt als een lokale bron voor een Russound MCA-Series controllerzone, gebruikt u de WebConfig-configuratiesoftware om deze toe te wijzen aan een Primaire Zone en stelt u het Local Source inschakelvolume in dat uniek is voor het zone inschakelvolume.
Sluit de meegeleverde 12VDC-voeding aan op de BTC-1 Termination Box, maar steek de stekker pas in het stopcontact als de installatie is voltooid.
Bronconfiguratie voor Russound MCA-Series controllers
Configureer de MCA-Series Controller met behulp van de SCS-C5 configuratiesoftware.
De BSK-1 wordt ondersteund door C-Series producten met de minimale firmware die hieronder wordt vermeld:
MCA-C3 v4.00.00 of hoger
MCA-C5 v5.00.00 of hoger
MDK-C5 v5.00.00 of hoger
SCS-C5 v5.00.00 of hoger
My Russound v2.00.00 of hoger
Alle huidige firmware-updatebestanden bevinden zich in het Russound Support Center, www.russound.com.
De installateur configureert de broningang waarop de BSK-1 is aangesloten door het apparaat te selecteren in de vervolgkeuzelijst van bronapparaattypen op de broninstellingenpagina. Er wordt een vervolgkeuzelijst weergegeven voor de selectie van een Primaire Zone met een standaardselectie van 'None' (Geen), samen met een inschakelvolume-instelling voor de Primaire Zone als dit moet worden gebruikt als een Lokale Bron. Als dit moet worden gebruikt als een globale bron voor alle zones, laat u de selectie op 'None' (Geen) staan. Selecteer anders een Primaire Zone uit de lijst en pas het inschakelvolume aan voor de Primaire Zone voor wanneer de BSK1 wordt gebruikt. Als u dit doet, wordt de audioherkenning voor die broningang ingeschakeld om de instellingen voor de lokale bron voor de geselecteerde zone als volgt te activeren:
- Schakel de Primaire Zone in.
- Selecteer de BSK-1 bron voor de Primaire Zone
- Stel het volume van de Primaire Zone in voor gebruik van de Lokale Bron
Pas de Source Volume Trim aan op de Source Summary-pagina binnen SCS-C5, zodat het BSK-1-uitgangsniveau overeenkomt met dat van de andere audiobronnen. Sla de systeemconfiguratie op in de controller
Een aangepaste naam toewijzen aan het apparaat
De BTC-1X is geconfigureerd met de naam Russound. Om een veiliger netwerk te creëren, wordt aanbevolen om een unieke naam te creëren op het moment van installatie en deze aan de huiseigenaar te verstrekken.
Volg de onderstaande stappen om een unieke naam voor elke BTC-1X te creëren.
Opmerking: CAT-5 kabel moet tijdens het programmeren aangesloten zijn om de BTC-1X van stroom te voorzien.
- Steek de micro USB-kabel (meegeleverd) in de USB-programmeeraansluiting in de BTC-1X. (zie diagram)
- Sluit de micro USB-kabel aan op de USB-poort op de PC.
- Download de BSK-1 programmeersoftware van het dealer portaal op www.russound.com.
- Start de BTC-1X Configuration Tool software.
- Voer een unieke Name (Naam) in en Write (Schrijf) vervolgens naar het apparaat.
- Koppel eerst de micro USB-kabel los van de BTC-1X en schakel vervolgens de stroom van de BTC-1X uit en weer in door de CAT-5 te verwijderen. Het in- en uitschakelen van de stroom herstart de BTC-1X met de toegewezen aangepaste Name (Naam).

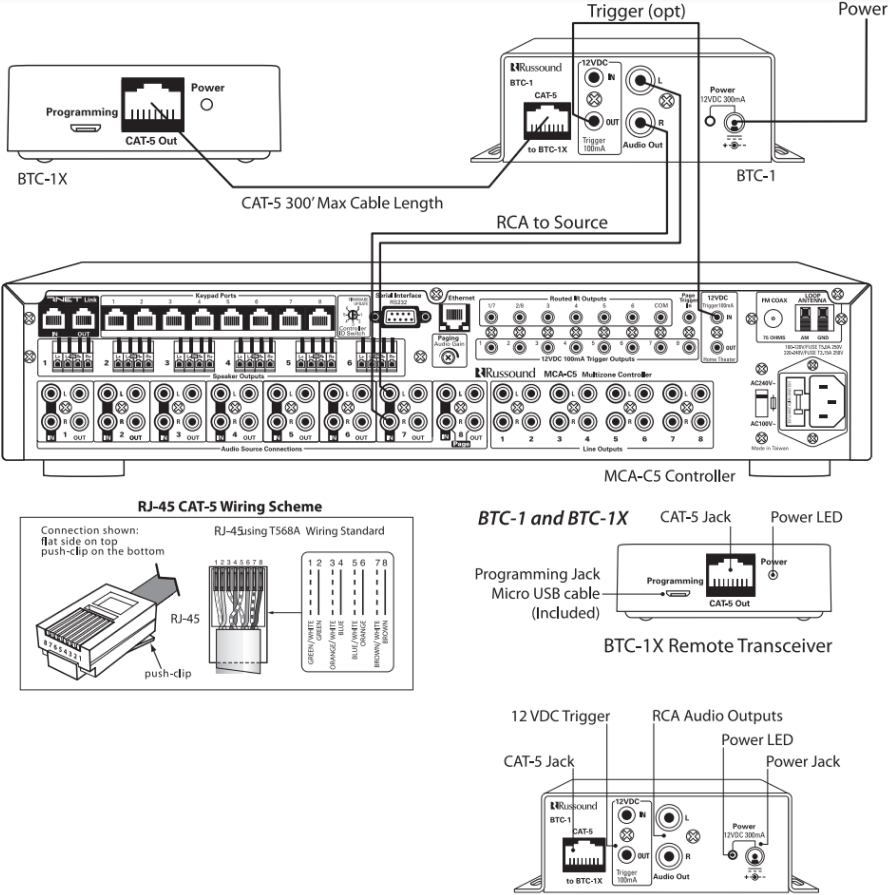

Aansluitschema
Belangrijke overwegingen
- Koppel het netsnoer los van de controller voordat u aansluitingen op de controller maakt.
- Controleer of alle aansluitingen en polariteit correct zijn.
- Houd alle netsnoeren uit de buurt van alle signaalkabels om brom van geïnduceerde ruis te voorkomen.
- Kies betrouwbare signaalkabels en patchkabels.
- Vermijd het over enige afstand leggen van audiokabels of CAT-5 signaalkabels dicht bij de elektrische bedrading van het huis. Als u ze parallel moet leggen, zorg er dan voor dat de draden minstens twee voet van de AC-lijn verwijderd zijn. Als u een AC-lijn moet kruisen, moet dit onder een hoek van 90° gebeuren.
Testen
Controleer of de rode power LED (aan/uit-lampje) brandt op de BTC-1 Termination Box en of de groene LED brandt op de BTC-1X Remote Transceiver.
Schakel een Bluetooth® apparaat in, b.v. mediaspeler, smartphone of computer. Open het Bluetooth menu en schakel de koppelingsfunctie in op het apparaat. Selecteer het Russound BSK-1 product op de geconfigureerde naam in de lijst met beschikbare Bluetooth apparaten.
Selecteer de gewenste audio van het apparaat en start het afspelen (Play (Afspelen)).
Voor lokale bronconfiguraties
De Local Source (Lokale Bron) functie is ontworpen voor gebruik wanneer de Primaire Zone in de Off (Uit) staat is en is niet beschikbaar als de Primaire Zone al in gebruik is.
Wanneer een audio-uitgangssignaal van de BSK-1 wordt gedetecteerd door de MCA-Series controller, wordt de Primaire Zone ingeschakeld, wordt de BSK-1 bron geselecteerd en wordt het volumeniveau van de zone ingesteld op basis van de instellingen die zijn gemaakt via de WebConfig software.
Het volume op het bronapparaat moet op de hoogste stand staan om ervoor te zorgen dat het audio-uitgangsniveau van de BSK-1 sterk genoeg is om de Local Source (Lokale Bron) functie te detecteren en te activeren. Als het audiosignaalniveau niet sterk genoeg is voor de MCA-Series controller om te detecteren, wordt de lokale bronfunctie niet geactiveerd of, als deze al in gebruik is, wordt de lokale bronfunctie na 10 minuten zonder audiosignaaldetectie uitgeschakeld (Shut off (Uitschakelen)).
Voor niet-lokale bronconfiguraties
Schakel een zone in en selecteer de BSK-1 broningang en pas het volume aan op het gewenste niveau. Audio van de Bluetooth bron moet in de hele zone te horen zijn.
Normaal gebruik
Er kan slechts één apparaat tegelijk actief gekoppeld zijn met de BSK-1 in het multiroom systeem. Activeer de Bluetooth functie van het bronapparaat en maak verbinding (connect) of 'pair' (koppel) met de BSK-1 door de toegewezen naam te selecteren. Indien gebruikt als Local Source (Lokale Bron) en de Primary Zone (Primaire Zone) zich in de Off (Uit) staat bevindt, zal deze automatisch worden ingeschakeld (Turned on (Inschakelen)), de BSK-1 broningang en het volumeniveau worden aangepast. Kies anders handmatig uw muziek en begin met afspelen (Playing (Afspelen)). Kies de juiste broningang op het Russound systeem en geniet van de muziek. Wanneer u klaar bent, koppelt u uw apparaat los van de BSK-1 of schakelt u de Bluetooth functie van het bronapparaat uit (Turn off (Uitschakelen)). Als u uw apparaat buiten bereik (15M zonder obstructie) verplaatst, wordt de verbinding automatisch verbroken. Als u geen verbinding kunt maken met de BSK-1, is er mogelijk een ander apparaat binnen bereik verbonden.
Specificaties
BTC-1X Remote Transceiver
Stroomvereisten: geleverd door BTC-1 via CAT-5
Frequentie: 2.400-2.483,5 MHz
CAT-5 aansluiting: RJ-45 (T568A standaard)
Afmetingen: 70 mm x 56 mm x 26 mm (B x D x H)
Gewicht: 3,1 ounces
Maximale kabellengte: 300' (CAT-5) BTC-1X naar BTC-1, 50', (15M) zonder obstructie|
BTC-1 Termination box
Stroomvereisten: 12VDC 300mA
CAT-5 aansluiting: RJ-45 (T568A standaard)
Trigger Output (Triggeruitgang): 12VDC 100 mA Max
Trigger Input (Triggeringang): 12VDC
Audio Connections (Audioaansluitingen): 2 RCA
Afmetingen: 122 mm x 51 mm x 38 mm (B x D x H)
Gewicht: 7,3 ounces
Maximale kabellengte: 25' (RCA kabel) BTC-1 naar Versterker/Receiver, 300' (CAT-5) BTC-1X naar BTC-1
Russound, Inc.
1 Forbes Rd.,
Newmarket, NH 03857, USA
tel 603.659.5170
fax 603.659.5388
www.russound.com
e-mail: tech@russound.com
