SOMFY SOLIRIS SMOOVE UNO Installatiehandleiding

Veiligheid en aansprakelijkheid

Aansprakelijkheid

Lees deze instructies zorgvuldig door voordat u dit product installeert en gebruikt. Dit Somfy-product moet worden geïnstalleerd door een professional op het gebied van aandrijvingen en domotica. Bovendien moet de installateur voldoen aan de normen en wetgeving in het land waar het product wordt geïnstalleerd, en zijn klanten informeren over de bedienings- en onderhoudsvoorwaarden voor het product. Hij moet hen deze instructies geven. Elk gebruik buiten het toepassingsgebied dat door Somfy is gedefinieerd, is verboden. Dit maakt de garantie ongeldig en ontslaat Somfy van alle aansprakelijkheid, evenals het niet naleven van de hierin gegeven instructies. Begin nooit met de installatie zonder eerst de compatibiliteit van dit product met de bijbehorende apparatuur en accessoires te controleren.

Veiligheidsinstructies

Buiten bereik van kinderen houden.
Nooit laten vallen, stoten, boren of onderdompelen.
Gebruik geen schurende producten of oplosmiddelen om het schoon te maken.

Productbeschrijving

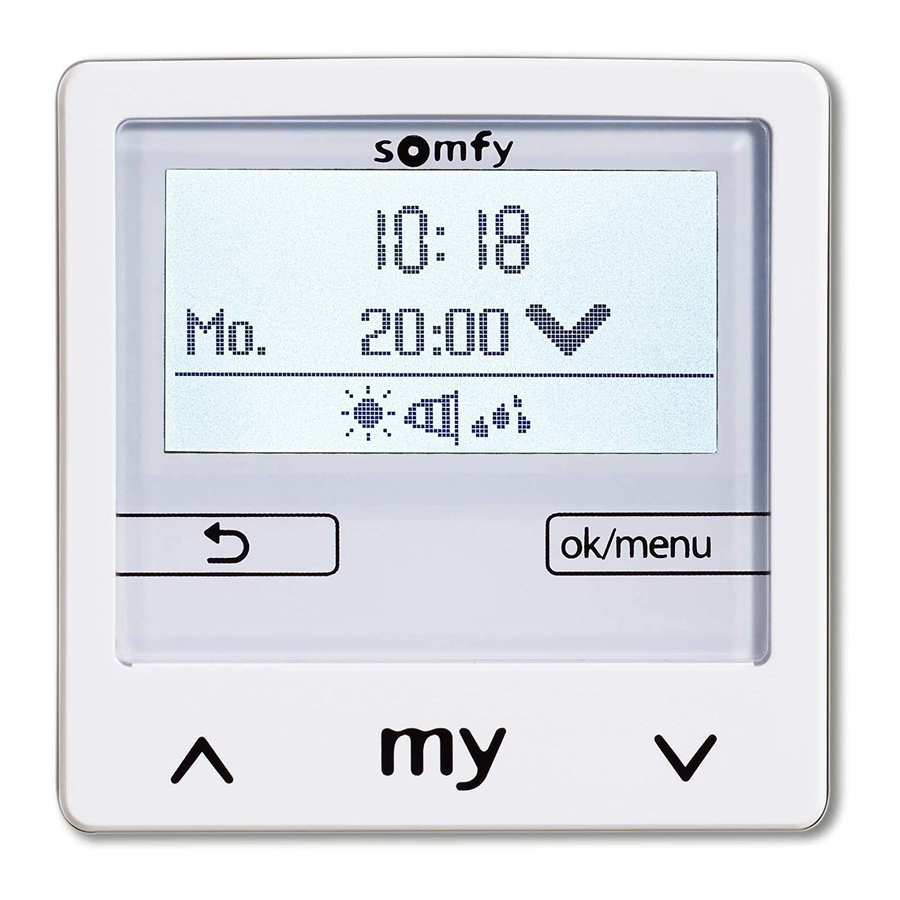

Soliris Smoove Uno is een timer die automatisch en handmatig een rolluik-, zonnescherm- of jaloezie-type motor kan bedienen. Soliris Smoove Uno is vooraf ingesteld om van maandag tot en met vrijdag om 7:30 uur te openen en in het weekend om 8:30 uur, en om 20:00 uur te sluiten. Soliris Smoove Uno maakt het ook mogelijk om toepassingen automatisch te bedienen in overeenstemming met de helderheid met behulp van een optionele zon-, wind- of regensensor. De productparameters kunnen worden gewijzigd via het scherm met achtergrondverlichting.

Beschrijving van de bedieningsknoppen

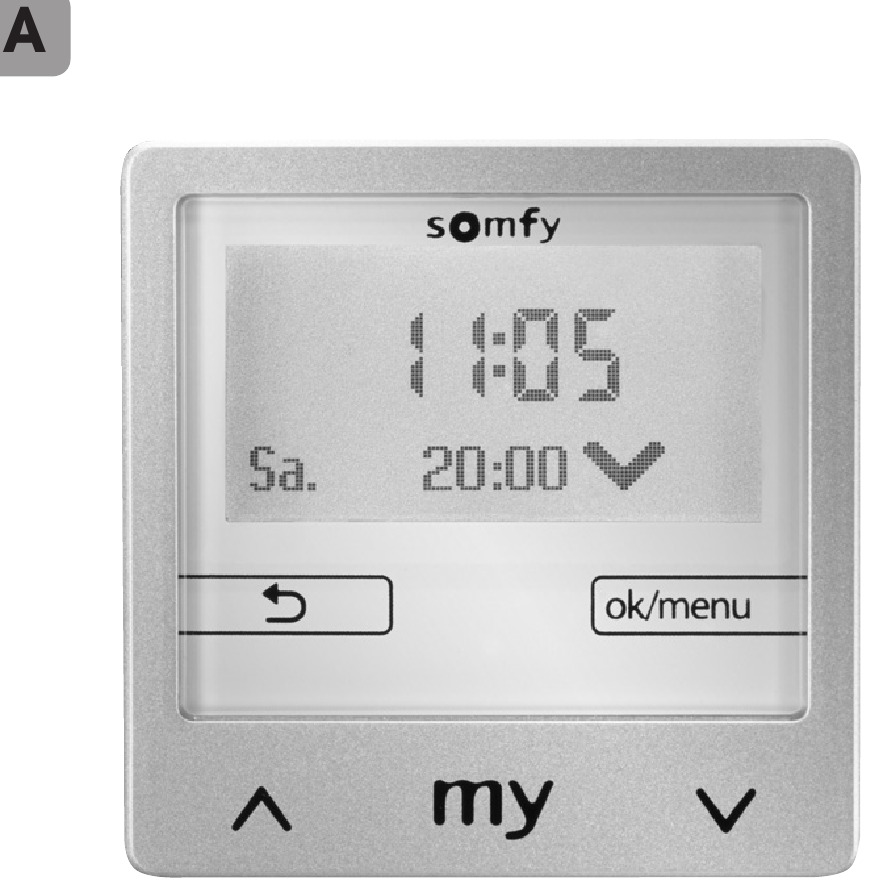

(Figuur A)

Pijl :

• Handmatige bediening voor omhoog en omlaag in normale werking.
• Navigatie of het wijzigen van de waarde in het instellingenmenu.

Kort indrukken (minder dan 2 seconden):

• Tijdens het bewegen: stopfunctie
• In stilstand: schakel over naar de positie

Kort indrukken (minder dan 2 seconden):

• Keer terug naar het bovenste deel van het menu of naar het hoofdscherm.
• Op het hoofdscherm worden de gebruikte functies weergegeven.

• Kort indrukken (minder dan 2 seconden) vanaf het hoofdscherm: toegang tot het snelmenu.
• Ingedrukt houden (langer dan 2 seconden) vanaf het hoofdscherm: directe toegang tot het instellingenmenu.
• Activering in het instellingenmenu: bevestigt een invoer.

Na 3 minuten gaat het apparaat in de stand-bymodus en wordt het display uitgeschakeld. De stand-bymodus eindigt zodra een toets wordt geactiveerd.

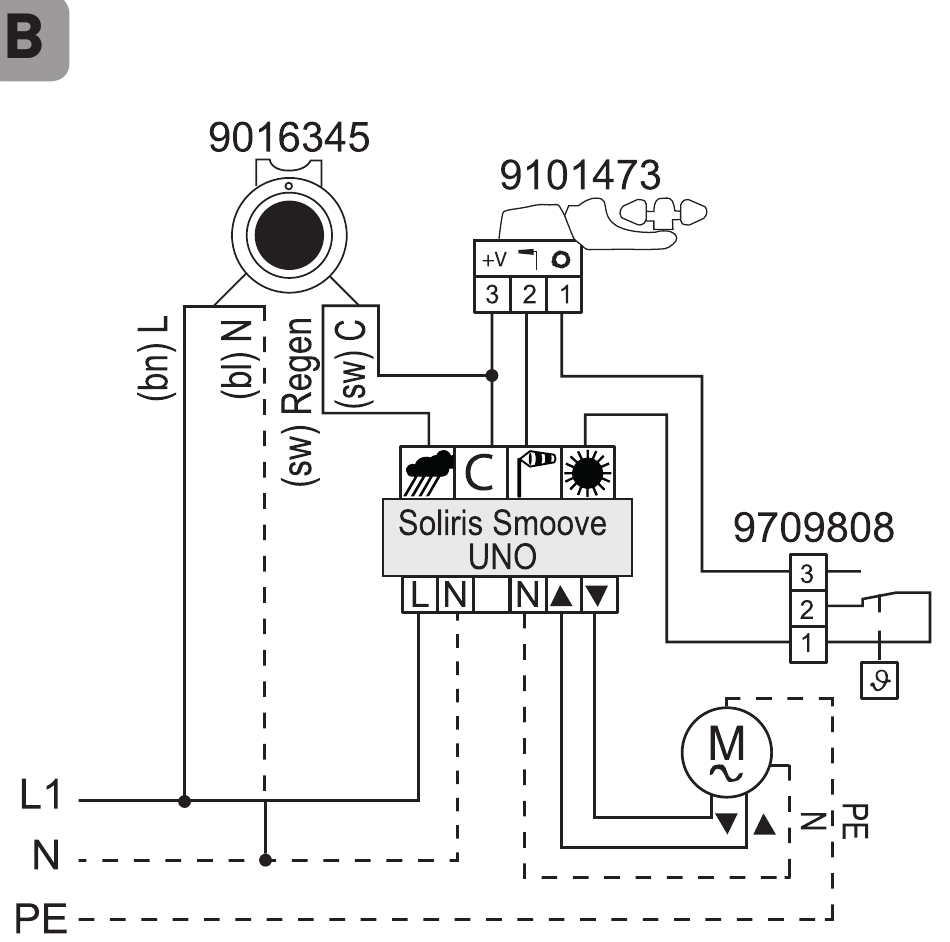

Aansluiting

(Figuur B)

De installatie, het testen en de inbedrijfstelling van het apparaat moet worden uitgevoerd door gekwalificeerd personeel.
Schakel alle aansluitkabels uit. Zorg ervoor dat ze niet per ongeluk kunnen worden ingeschakeld.

Let op de bedrading van Nul en Fase.
Houd de "omhoog" (up) bedrading en de "omlaag" (down) bedrading in de juiste richting.
Raadpleeg de sensorinstructies voor informatie over hun aansluiting.

Installatie

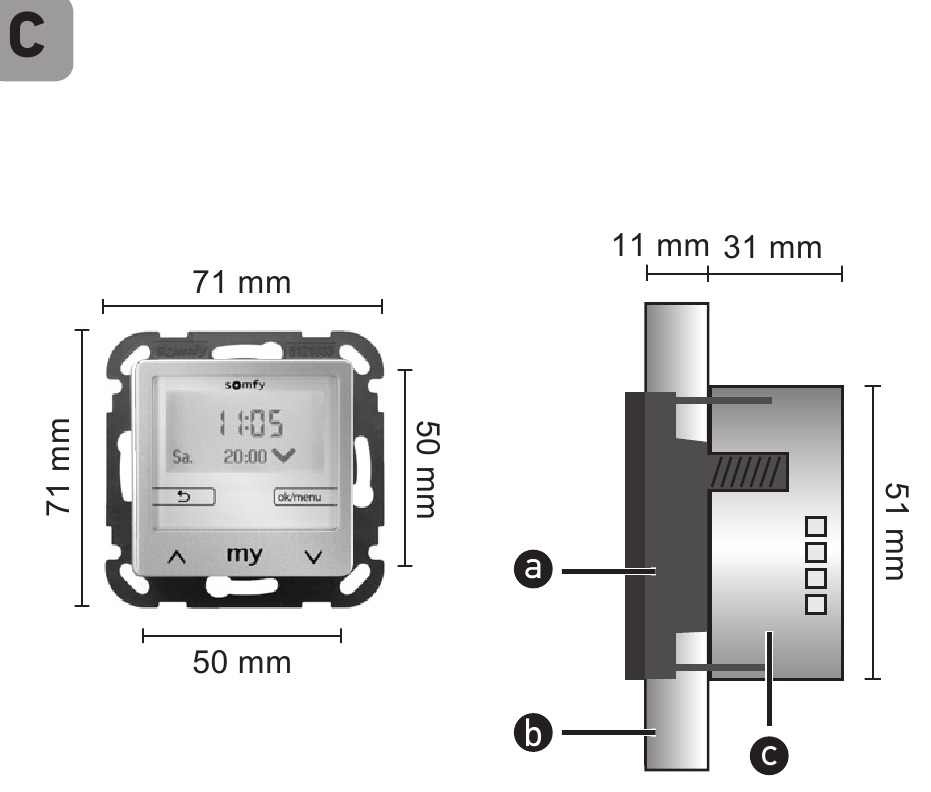

Afmetingen en onderdelen

(Figuur C)
Afmetingen: zie figuur

1. Elektronische module
2. Afdekraam
3. Voedingsmodule

Installatie

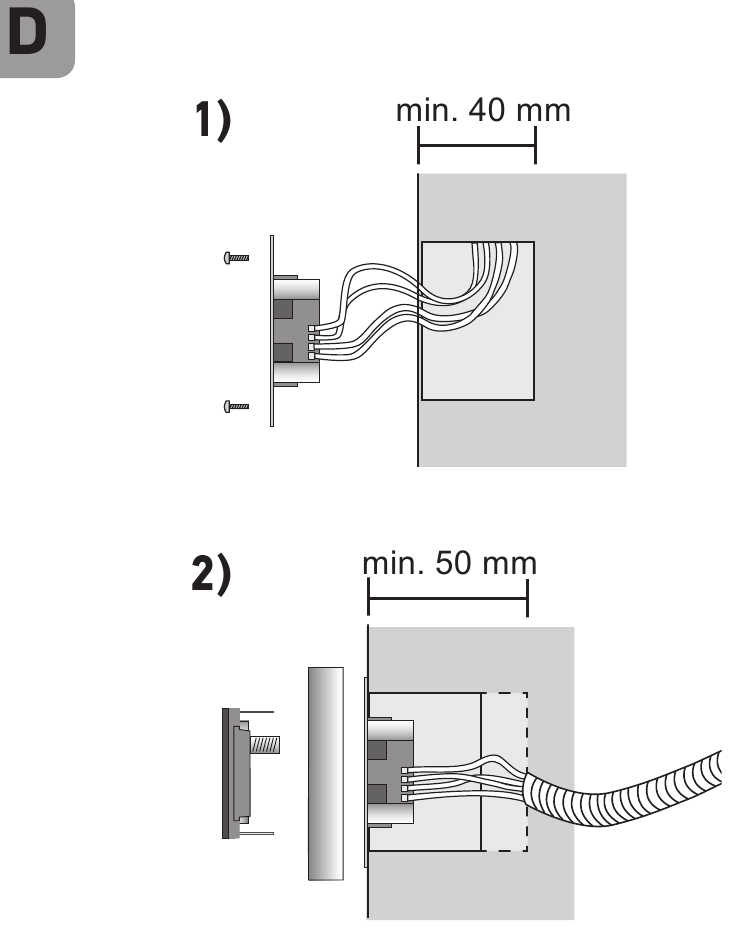

(Figuur D)

1. Sluit de aansluitkabels aan en bevestig de voedingsmodule in de inbouwdoos.
2. Plaats de elektronische module met het afdekraam in de voedingsmodule. Schakel de stroomtoevoer in.

Eerste inbedrijfstelling

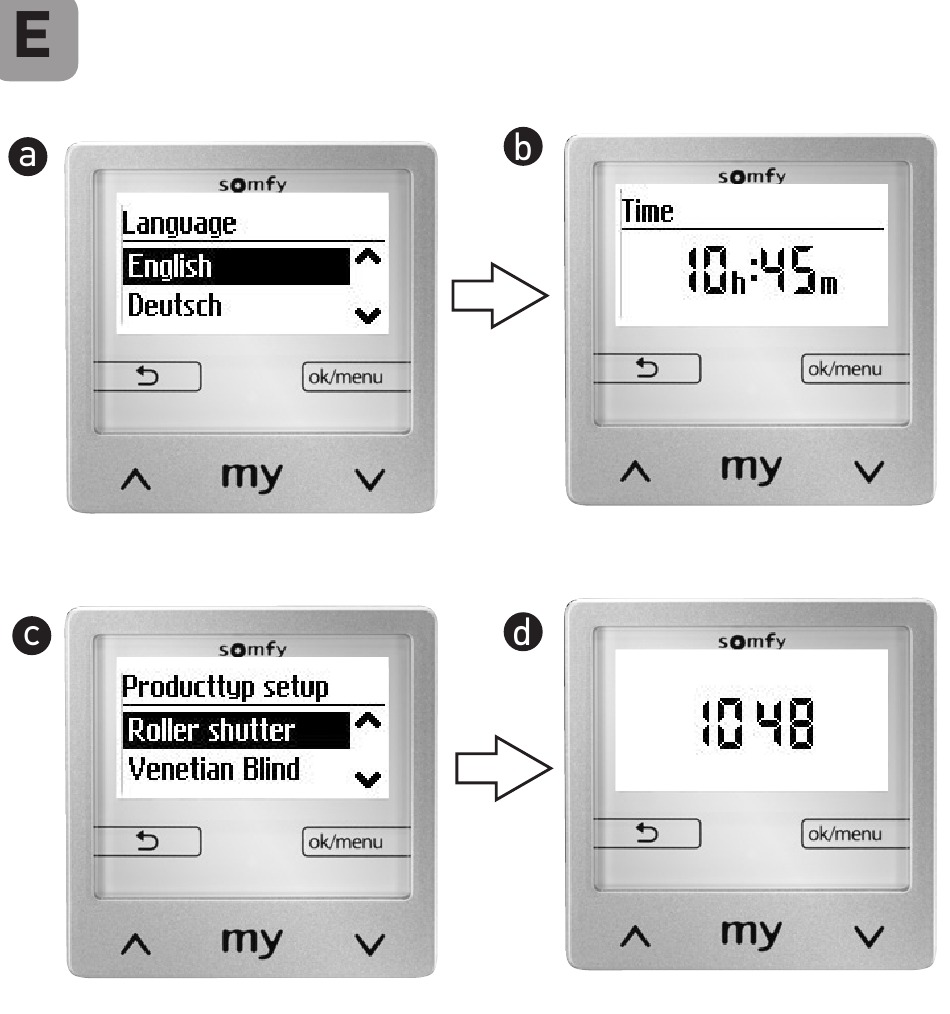

(Figuur E)

Als het apparaat al in gebruik is genomen, wordt het hoofdscherm weergegeven (afbeelding ).
Als het apparaat zich in de oorspronkelijke configuratie bevindt, voert u de instellingen , en stap voor stap uit.
Elke instelling moet worden bevestigd met de "ok" (ok) knop om toegang te krijgen tot de volgende stap: taal, tijd, datum (dd/mm/jj), type apparatuur, lineaire beweging (*1) en het gebruik van de sensoren.
Wanneer de instelling is voltooid, werkt het apparaat en wordt het hoofdscherm weergegeven (afbeelding ).
(*1) De lineaire looptijd is de tijd die nodig is voor een rolluik, een zonwering of een jaloezie om van de open positie naar de volledig gesloten positie te bewegen.

De beweging instellen in automatische modus:
Om het product omhoog te brengen, selecteert u "Start" (Start). Om het te stoppen, selecteert u "Stop" (Stop) zodra het product zich aan het einde van de bovenste eindlimiet bevindt. Druk op de knop .
Om het product omlaag te brengen, selecteert u "Start" (Start). Om het te stoppen, selecteert u "Stop" (Stop) zodra het product de onderste eindlimiet bereikt. Druk op de knop .
De looptijd is ingesteld.
Alle informatie over de basisinstellingen is te vinden in de online handleiding.

De eindlimieten van de motor moeten vooraf worden ingesteld.
Advies voor het bedienen van de jaloezie: als het product niet of nauwelijks beweegt na het joggen, past u de maximale kanteltijd van de lamellen of de opstartvertragingstijd aan (zie de online handleiding).

Snelmenu

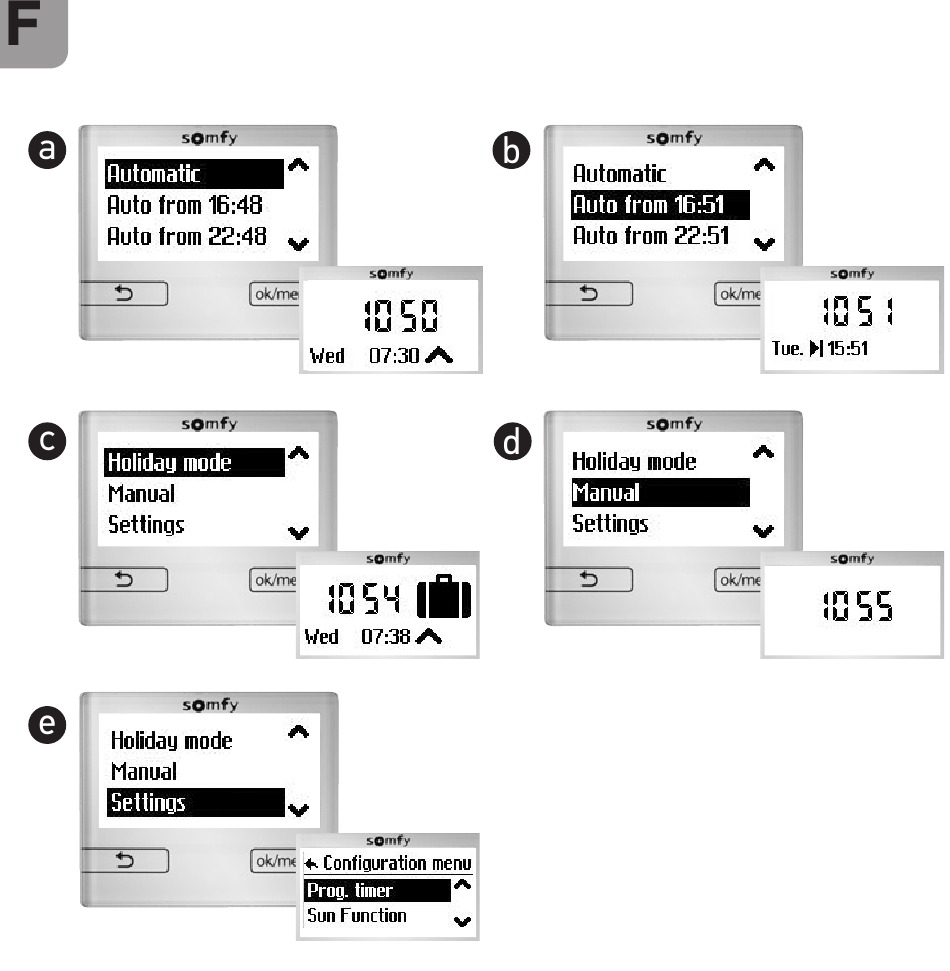

(Figuur F)

Druk op het hoofdscherm kort op de knop . Er verschijnen verschillende bedieningsmodi:

1. Automatische modus: alle automatische functies zijn geactiveerd. Handmatige bediening is mogelijk.
2. Stand-by in automatische modus: de automatische functies zijn gedeactiveerd gedurende 6, 12 of 18 uur. De automatische functies worden dan automatisch opnieuw geactiveerd.
3. Vakantiemodus: er wordt een aanwezigheid gesimuleerd als de klokfunctie met vaste tijden is geactiveerd (zie online handleiding).
4. Handmatige modus: de automatische modus is gedeactiveerd.
5. Instellingen: toegang tot het instellingenmenu (zie de instructies).

De favoriete positie opslaan en verwijderen

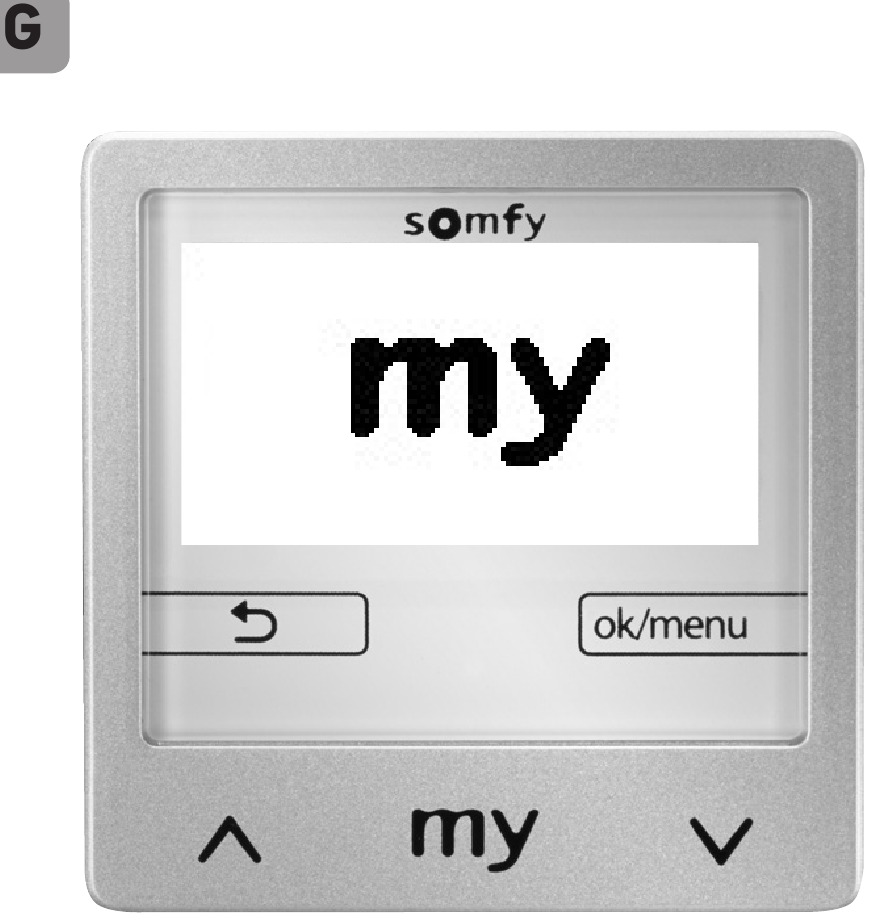

(Figuur G)

Voorwaarde: de looptijd moet nauwkeurig zijn ingesteld (zie het gedeelte over inbedrijfstelling).

De favoriete positie opslaan

Plaats het product in de gewenste positie en stop het door kort op de knop te drukken.
Druk nogmaals op de knop gedurende ten minste 5 seconden. De positie is opgeslagen.

De favoriete positie verwijderen

Plaats het product in positie .
Druk op de knop gedurende ten minste 5 seconden.
De positie is verwijderd.

De oorspronkelijke configuratie herstellen

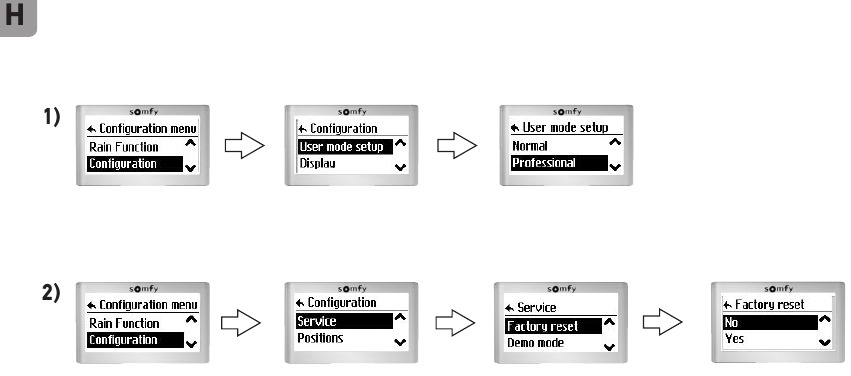

(Figuur H)

1. Stel het gebruikersprofiel in op professionele modus in "Configuration menu" (Configuratiemenu) / "Configuration" (Configuratie) / "User mode set-up" (Gebruikersmodus instellen).
   Bevestig de optie "Professional" (Professioneel) door op de knop te drukken.
2. Kies in het submenu "Configuration" (Configuratie) de optie "Service" (Service).
   Bevestig "Factory reset" (Fabrieksreset).
   Druk op de omlaag-knop en selecteer "Yes" (Ja). Bevestig door op de knop te drukken.
   De basisinstellingen moeten opnieuw worden uitgevoerd.

Optioneel

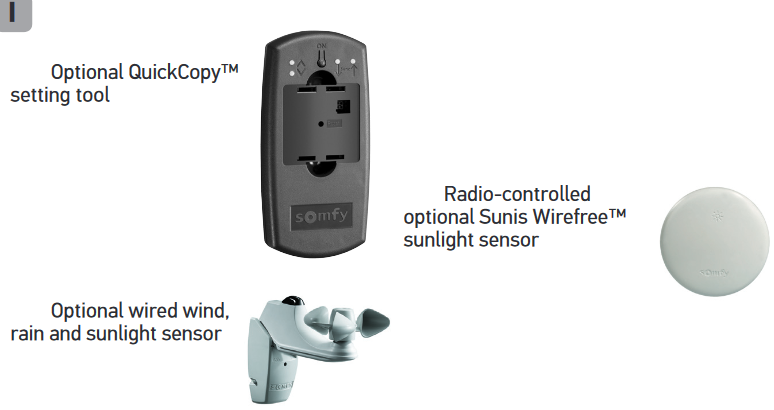

(Figuur I)

QuickCopy™ instellingstool

Met behulp van deze instellingstool en de bijbehorende PC-software (gratis te downloaden) kunnen de instellingen heel eenvoudig worden geconfigureerd en overgebracht naar andere producten. (Zie de QuickCopy™ instructies)

Sunis Wirefree io™ radio-gestuurde zonlichtsensor

Deze sensor maakt het mogelijk om de schemer- en zonlichtfuncties te gebruiken. (Zie de Sunis Wirefree io™ instructies)

Bedrade sensor (wind, regen, zonlicht)

Deze sensoren maken het mogelijk om de wind-, regen- en zonlichtfuncties te gebruiken met de Soliris Smoove Uno (zie de sensorinstructies).

Technische gegevens

Gooi dit product niet bij het huisvuil. Breng het naar een inzamelpunt of een erkend centrum om ervoor te zorgen dat het op de juiste manier wordt gerecycled.

Somfy SAS
50 avenue du Nouveau Monde
F - 74300 Cluses

www.somfy.com
