Indesit IDL 40 Vaatwasserhandleiding

Veiligheid is een goede gewoonte om aan te leren

LET OP
Lees de instructies in deze handleiding zorgvuldig door, aangezien ze belangrijke informatie bevatten die essentieel is voor een veilige en correcte installatie, gebruik en onderhoud van het apparaat.
Dit apparaat voldoet aan de volgende EEG-richtlijnen:

• 73/23/EEG van 19/02/73 (Laagspanning) en latere wijzigingen;
• 89/336/EEG van 03/05/89 (Elektromagnetische compatibiliteit) en latere wijzigingen.
• 97/17/EEG Etikettering

1. Verwijder het verpakkingsmateriaal zorgvuldig.
2. Controleer na het verwijderen van de verpakking of het apparaat niet beschadigd is. Neem bij twijfel contact op met een gekwalificeerde vakman.
3. De vaatwasser mag alleen door volwassenen worden gebruikt voor het afwassen van huishoudelijk vaatwerk en kookgerei.
4. Fundamentele regels die u moet volgen bij het gebruik van het apparaat:

• Raak de vaatwasser nooit aan als u op blote voeten bent of met natte handen of voeten;
• Wij raden het gebruik van verlengsnoeren en meervoudige stopcontacten af;
• Tijdens de installatie mag het netsnoer niet overmatig of gevaarlijk worden gebogen of platgedrukt;
• Als het apparaat niet goed werkt of er onderhoud moet worden uitgevoerd, koppel het apparaat dan los van de stroomvoorziening.

5. Houd reinigingsmiddelen buiten het bereik van kinderen, die ook uit de buurt van de vaatwasser moeten worden gehouden wanneer deze open is.
6. Dit apparaat mag niet buiten worden geïnstalleerd, zelfs niet als de ruimte waarin het is geïnstalleerd, wordt overdekt door een dak; het is ook erg gevaarlijk om het bloot te stellen aan regen en elementen.
7. Raak het verwarmingselement niet aan tijdens of na een wascyclus.
8. Ga niet op de deur leunen of zitten wanneer deze open is, omdat dit de vaatwasser kan omgooien.
9. Als het apparaat defect raakt, sluit dan de watertoevoer naar het apparaat af en trek de stekker uit het stopcontact. Raadpleeg vervolgens het hoofdstuk "Probleemoplossing". Als u het probleem niet kunt oplossen, neem dan contact op met een servicecentrum.
10. Apparaten die niet meer worden gebruikt, moeten onbruikbaar worden gemaakt door het netsnoer door te knippen en het deurslot te verwijderen.

Om de EFFICIËNTIE en VEILIGHEID van dit apparaat te behouden, raden wij aan:

• bel alleen de servicecentra die zijn geautoriseerd door de fabrikant
• gebruik altijd originele reserveonderdelen

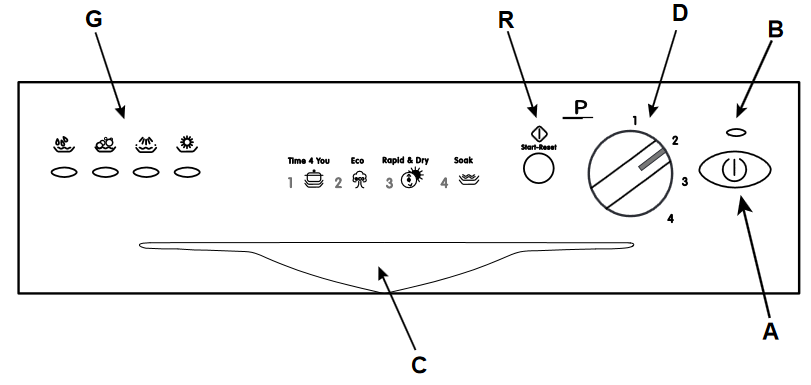

Close-up weergave (bedieningspaneel)

1. AAN - UIT-knop
2. AAN - UIT-lampje
3. Handgreep voor het openen van de deur
4. Knop voor het selecteren van cycli
5. Indicatielampjes voor de cyclusfase
6. Start/Reset-knop

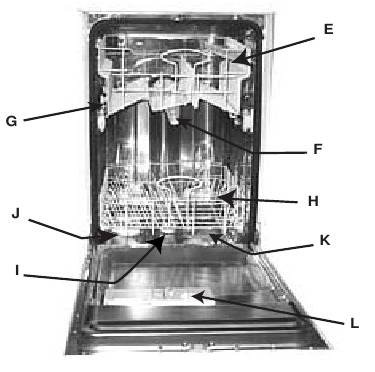

Close-up weergave (interieur)

5. Bovenrek
6. Bovenste sproeiarm
7. Rek hoogteversteller
8. Onderrek
9. Onderste sproeiarm
10. Dop van het zoutreservoir
11. Wasfilter
12. Doseerbak voor reinigingsmiddel en glansspoelmiddel

Zout

Zout
De hardheid van het water verschilt van plaats tot plaats. Als er hard water in de vaatwasser wordt gebruikt, vormen zich afzettingen op het vaatwerk en het keukengerei. Het apparaat is uitgerust met een speciale waterontharder die een speciaal ontworpen zout gebruikt om kalk en mineralen uit het water te verwijderen.

Het zout in de ontharder laden
Gebruik altijd zout dat bedoeld is voor gebruik in vaatwassers. Het zoutreservoir bevindt zich onder het onderste rek en moet als volgt worden gevuld:

1. Verwijder het onderste rek en schroef vervolgens de dop van het zoutreservoir los en verwijder deze;
2. Als u het reservoir voor de eerste keer vult, vul het dan met water;
3. Plaats het uiteinde van de trechter (meegeleverd) in het gat en breng ongeveer 2 kg zout in. Het is normaal dat er een kleine hoeveelheid water uit het zoutreservoir komt.
4. Schroef de dop er voorzichtig weer op.

Het zoutreservoir moet na ongeveer 30 wascycli worden gevuld.

Om roestvorming te voorkomen, raden wij u aan om het zout te laden voordat u een wascyclus start.

Het zoutverbruik aanpassen
De vaatwasser is ontworpen om de hoeveelheid zout die wordt verbruikt aan te passen op basis van de hardheid van het gebruikte water. Dit is bedoeld om het niveau van het zoutverbruik te optimaliseren en aan te passen, zodat het tot een minimum beperkt blijft. Uw plaatselijke waterbedrijf kan de hardheid van het water in uw regio leveren. Om het zoutverbruik aan te passen, gaat u als volgt te werk:

1. Schroef de dop van het zoutreservoir los.
2. Er zit een ring op het reservoir met een pijl erop (zie afbeelding aan de zijkant), draai de ring indien nodig tegen de klok in van de "_" stand naar het "+" teken, op basis van de hardheid van het gebruikte water. Het wordt aanbevolen om aanpassingen te maken in overeenstemming met het volgende schema:

Vaatwasmiddel en glansspoelmiddel

Vaatwasmiddel
Er moet specifiek vaatwasmiddel worden gebruikt dat bedoeld is voor gebruik in vaatwassers. De dispenser moet voor aanvang van elke wascyclus worden bijgevuld volgens de instructies in de "Tabel wascycli". De vaatwasmiddeldispenser bevindt zich aan de binnenkant van de deur.

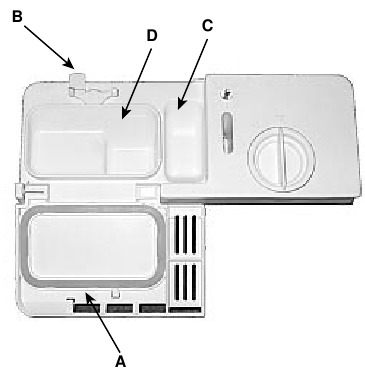

Het vaatwasmiddel laden
Om deksel "A" te openen, drukt u op knop "B". Het reinigingsmiddel moet tot de rand in de twee containers "C" en "D" worden gedaan. Nadat u het reinigingsmiddel hebt ingegoten, plaatst u het deksel terug en drukt u het aan totdat het vastklikt. Vaatwasmiddel in tabletvorm is nu verkrijgbaar, in dat geval plaatst u één tablet in container "D" en plaatst u het deksel terug.

Let op: Verwijder overtollig reinigingsmiddel op de randen van de dispenser om het sluiten van het deksel te vergemakkelijken.

Glansspoelmiddel
Dit product laat de vaat meer glanzen en verbetert het drogen. De container voor glansspoelmiddel bevindt zich aan de binnenkant van de deur van het apparaat; u moet deze bijvullen wanneer u ziet dat de container leeg is aan de hand van indicator "D". (Als uw vaatwasser is uitgerust met een indicatielampje "weinig glansspoelmiddel", vul de container dan bij wanneer het indicatielampje knippert of oplicht).

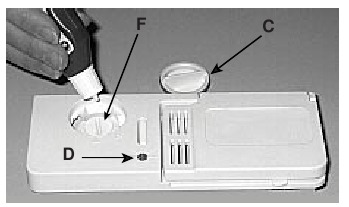

Het glansspoelmiddel laden
Om de dispenser te openen, draait u de "C"-dop tegen de klok in en giet u vervolgens het glansspoelmiddel erin, waarbij u ervoor zorgt dat u niet te veel vult. De hoeveelheid glansspoelmiddel die voor elke cyclus wordt gebruikt, kan worden geregeld door met een schroevendraaier aan de "F"-doseerregelaar te draaien, die zich onder de "C"-dop bevindt. Er zijn 6 verschillende instellingen; de normale doseringsinstelling is 4.


Een juiste dosering van het glansspoelmiddel verbetert het drogen. Als er waterdruppels op de vaat achterblijven of er vlekken ontstaan, moet de doseerregelaar op een hogere stand worden gezet. Als de vaat witte strepen vertoont, zet u de doseerregelaar op een lagere stand.

Er zijn nu drie-in-één vaatwastabletten op de markt die vaatwasmiddel, zout en glansspoelmiddel in één combineren. Als het water in uw omgeving hard of zeer hard is, raden we u toch aan om extra zout in de daarvoor bestemde dispenser te gieten om de vorming van witte strepen op uw vaat of aan de binnenkant van het apparaat te voorkomen. Het gebruik van een drie-in-één product betekent dat het niet langer nodig is om glansspoelmiddel in de daarvoor bestemde container te doen. Als u perfect droge vaat wilt krijgen, kunt u glansspoelmiddel toevoegen, zolang de doseerregelaar op nr. 2 staat. Lees in ieder geval de instructies van de fabrikant op de verpakking.

De vaatwasser inladen

Verwijder voordat u de vaat in de vaatwasser plaatst de grotere voedseldeeltjes om te voorkomen dat het filter verstopt raakt, wat resulteert in verminderde prestaties. Als de potten en pannen aangekoekt voedsel hebben dat extreem moeilijk te verwijderen is, raden we aan om ze te laten weken voordat ze worden gewassen. Dit elimineert de noodzaak voor extra wascycli. Trek de rekken uit om het inladen van de vaatwasser te vergemakkelijken.

Hoe het onderste rek te gebruiken
We raden aan om de moeilijkst schoon te maken items op het onderste rek te plaatsen: potten, pannen, deksels, serveerschalen en kommen, zoals weergegeven in de afbeelding aan de rechterkant. Het is beter om serveerschalen en deksels aan de zijkanten van de rekken te plaatsen om te voorkomen dat de rotatie van de bovenste sproeiarm wordt geblokkeerd.

• Potten, serveerschalen, enz. moeten altijd met de bovenkant naar beneden worden geplaatst.
• Diepe potten moeten schuin worden gehouden om het water eruit te laten stromen.

Als de mand er een is met zij-inzetstukken, steek dan de theelepels één voor één in de sleuven (zie afbeelding A). Messen en gebruiksvoorwerpen met scherpe messen of punten moeten met de scherpe delen naar beneden worden geplaatst. Plaats alle bestekdelen zo dat ze elkaar niet raken.

• Vooral lange gebruiksvoorwerpen moeten in horizontale positie aan de voorkant van het bovenste rek worden geplaatst.

Hoe het bovenste rek te gebruiken
Het bovenste rek is ontworpen om meer delicate en lichtere vaat vast te houden, zoals glazen, koffie- en theekopjes en schoteltjes, evenals borden, kleine kommen en ondiepe pannen (zolang ze niet te vuil zijn).

• Plaats de vaat en het kookgerei zo dat ze niet door de waterstraal worden verplaatst.

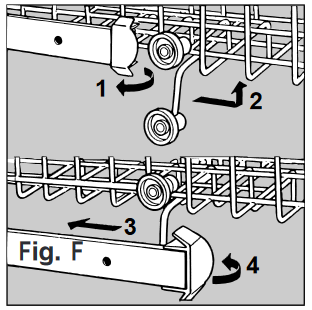

Hoe het bovenste rek aan te passen...
Het bovenste rek kan worden aangepast met behulp van de twee rekhoogtes (boven en onder). Om het rek aan te passen, opent u de lipjes die de geleiders vergrendelen en trekt u het rek eruit. Plaats het rek met de achterwielen in de bovenste of onderste positie en steek het vervolgens langs de geleiders totdat de voorwielen er ook op staan. Sluit de lipjes om het rek op zijn plaats te vergrendelen (zie Fig. F).

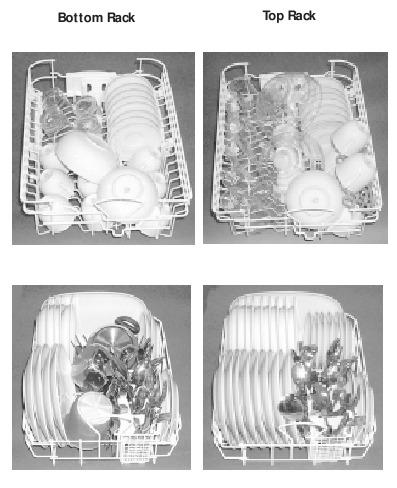

Voorbeelden van belading

Het apparaat inschakelen

Allereerst.
Draai de waterkraan volledig open en druk op de AAN-UIT-knop "A" en het indicatielampje "B" gaat branden. Nu is het apparaat ingeschakeld en wacht het op instructies.

De cyclus starten en selecteren.
Draai de cyclusselectieknop "D" met de klok mee totdat de referentie-inkeping op de knop overeenkomt met het nummer of symbool voor de cyclus die u wilt instellen (raadpleeg de tabel met wascycli, vooral bij het eerste gebruik van het apparaat). Als de deur van het apparaat gesloten is, drukt u op de Start-knop "R" en de cyclus start binnen enkele seconden.

Indicatielampjes cyclusfase
De vaatwasser is voorzien van 4 indicatielampjes "G" die achtereenvolgens oplichten wanneer het apparaat die specifieke fase van de wascyclus uitvoert. Deze fasen zijn:

Een wascyclus annuleren of wijzigen die bezig is.....
Vooronderstelling: U kunt de wascyclus die bezig is annuleren, als deze nog maar net is gestart. Om een wascyclus te wijzigen, houdt u de RESET-knop "R" ongeveer 5 seconden ingedrukt: het indicatielampje "G" gaat uit en op dit punt zijn alle instellingen geannuleerd. Om een nieuwe wascyclus te selecteren, herhaalt u de handelingen die worden geïllustreerd in de paragraaf "de cyclus starten en selecteren".

De knop moet met de klok mee worden gedraaid van wascyclus 1 naar 4, en tegen de klok in van wascyclus 4 naar 1.

Als u een gerecht bent vergeten...
U kunt een wascyclus onderbreken door op de AAN-UIT-knop te drukken, en vervolgens de vaat die u was vergeten in het apparaat plaatsen, dat start weer op vanaf waar het was onderbroken toen u het weer inschakelde.

Er is een stroomstoring geweest? Heeft u de vaatwasserdeur geopend?
De wascyclus stopt en start dan opnieuw wanneer de elektriciteit terugkomt of wanneer de deur is gesloten.

Aan het einde van de wascyclus....
Het einde van de wascyclus wordt aangegeven door het knipperen van het indicatielampje van de droogfase.

Schakel het apparaat uit door op knop "A" te drukken, trek de stekker van het apparaat uit het stopcontact om de stroomtoevoer af te sluiten; de stroomkabel moet dus gemakkelijk toegankelijk zijn.

• Draai de waterkraan dicht.
• Wacht een paar minuten voordat u de vaat uitlaadt: als u even wacht, droogt deze beter dankzij de stoom.
• Maak eerst het onderste rek leeg.

Wanneer u de vaatwasserdeur opent nadat de wascyclus net is geëindigd of bezig is, pas op dat u zich niet verbrandt aan de hete stoom.

Tabel wascycli

Het wassen in de vaatwasser garandeert dat uw vaat in een hygiënische omgeving wordt gereinigd voor veiligere, schonere resultaten.

Tips om energie te besparen

• Het is belangrijk om te proberen de vaatwasser te laten draaien wanneer deze volledig is ingeladen om energie te besparen. Om te voorkomen dat er geuren ontstaan en dat voedsel op de vaat aankoekt, kunt u de vasthoudcyclus laten lopen.
• Kies de juiste wascyclus: de keuze van de cyclus hangt af van het type vaatwerk, kookgerei en gebruiksvoorwerpen dat wordt gewassen en hoe vuil ze zijn.
• Gebruik de juiste hoeveelheid vaatwasmiddel: als u te veel vaatwasmiddel gebruikt, zal het resultaat geen schonere vaat zijn, maar eerder een grotere negatieve impact op het milieu.
• Het heeft geen zin om vaat, kookgerei en gebruiksvoorwerpen af te spoelen voordat u ze in de vaatwasser plaatst.

Hoe u uw vaatwasser in vorm kunt houden

Na elke wasbeurt
Schakel na elke wasbeurt de watertoevoer naar het apparaat uit en laat de deur iets open staan, zodat er geen vocht en geurtjes binnenin opgesloten raken.

Verwijder de stekker
Verwijder altijd de stekker uit het stopcontact voordat u het apparaat reinigt of onderhoud uitvoert. Neem geen risico's.

Geen oplosmiddelen of schurende reinigingsmiddelen
Gebruik geen oplosmiddelen of schurende reinigingsmiddelen om de buitenkant en rubberen onderdelen van de vaatwasser te reinigen. Gebruik in plaats daarvan alleen een doek en warm zeepsop. Gebruik een doek die is bevochtigd met water en een beetje witte azijn, of een reinigingsmiddel dat speciaal voor vaatwassers is gemaakt om vlekken van het oppervlak van de binnenkant te verwijderen.

Wanneer u op vakantie gaat
Wanneer u op vakantie gaat, wordt aanbevolen om een wasprogramma te draaien met de vaatwasser leeg en vervolgens de stekker uit het stopcontact te halen, de watertoevoer af te sluiten en de deur van het apparaat iets open te laten staan. Dit zorgt ervoor dat de afdichtingen langer meegaan en voorkomt dat er geurtjes in het apparaat ontstaan.

Het apparaat verplaatsen
Als het apparaat moet worden verplaatst, probeer het dan in de verticale positie te houden. Indien absoluut noodzakelijk, kan het op de achterkant worden geplaatst.

Afdichtingen
Een van de factoren die ervoor zorgen dat er geurtjes in de vaatwasser ontstaan, is voedsel dat vast komt te zitten in de afdichtingen. Regelmatige reiniging met een vochtige spons voorkomt dit.

Reiniging en speciaal onderhoud

De filtereenheid
Als u consistente goede resultaten van uw vaatwasser wilt, moet u de filtereenheid reinigen. 1 De voedseldeeltjes worden verwijderd uit het waswater B 2, waardoor het tijdens de cyclus kan worden gecirculeerd en perfect gefilterd. Om deze reden is het een goed idee C om de grotere voedseldeeltjes die in de beker "C" (C) en het halfronde filter A zitten na elke wasbeurt te verwijderen; trek de bekerhendel omhoog om ze te verwijderen. Spoel ze gewoon af onder stromend water. De gehele filtereenheid moet eenmaal per maand grondig worden gereinigd: beker C + halfrond filter A + cilindrisch filter B. Draai filter "B" (B) tegen de klok in om het te verwijderen. Gebruik voor het reinigen een niet-metalen borstel. Monteer de filteronderdelen opnieuw (zoals weergegeven in de afbeelding) en plaats de hele eenheid terug in de vaatwasser. Plaats het in de behuizing en druk het naar beneden. De vaatwasser mag niet zonder filters worden gebruikt. Onjuiste vervanging van de filters kan de efficiëntie van de wasbeurt verminderen en zelfs uw vaatwasser beschadigen.

De sproeiarmen reinigen
Het kan voorkomen dat voedseldeeltjes op de sproeiarmen zijn aangekoekt en de gaten blokkeren (zie "Close-up (binnenkant)", letters F-I). Controleer de sproeiarmen regelmatig en reinig ze indien nodig.

Het waterinlaatfilter reinigen
Reinig periodiek het waterinlaatfilter (zie figuur 2 onder "Installatie") dat zich op de uitlaat van de waterkraan bevindt. Nadat u de waterkraan hebt gesloten, schroeft u het uiteinde van de waterslang los, verwijdert u het filter en reinigt u het zorgvuldig onder stromend water. Plaats vervolgens het filter terug op zijn plaats en draai de waterslang weer vast.

Probleemoplossing

Het kan voorkomen dat de vaatwasser niet of niet goed functioneert. Laten we, voordat u om hulp roept, eerst kijken wat er kan worden gedaan: bent u vergeten op een van de knoppen te drukken of een essentiële handeling uit te voeren?

De vaatwasser start niet

Heeft u gecontroleerd of:

• de stekker correct in het stopcontact zit;
• de stroom in huis is ingeschakeld;
• de deur goed gesloten is;
• de AAN-UIT-schakelaar op "AAN" staat;
• de watertoevoer is ingeschakeld.

De vaatwasser laadt geen water

Heeft u gecontroleerd of:

• het water is ingeschakeld en de slang goed is aangesloten;
• de watertoevoer naar het huis is ingeschakeld en voldoende druk heeft;
• de watertoevoerslang geknikt of gebogen is;
• het filter voor de watertoevoerslang verstopt is.

De vaat is niet schoon

Heeft u de juiste hoeveelheid wasmiddel in de dispenser gedaan? Is het wasprogramma geschikt voor de vaat die u in het apparaat hebt geplaatst? Zijn het filter en het microfilter schoon? Kunnen de sproeiarmen vrij draaien?

De vaatwasser voert geen water af

Heeft u gecontroleerd of:

• de afvoerslang geknikt of gebogen is.

Kalkaanslag of een witte film op de vaat
Heeft u gecontroleerd of:

• het deksel van het zoutreservoir goed gesloten is;
• de dosering van het glansspoelmiddel correct is.

Foutmeldingen

Uw vaatwasser is uitgerust met een veiligheidssysteem dat eventuele afwijkingen in de werking kan detecteren. Deze afwijkingen worden gemeld door een of twee indicatielampjes "G" (G) van het wasprogramma die snel knipperen. Noteer welke lampjes knipperen, schakel het apparaat uit en neem contact op met de technische dienst.

Kraan dicht alarm

Als u bent vergeten de waterkraan open te draaien, zal uw apparaat u hieraan herinneren door het snel knipperen van de indicatielampjes 2 en 3 (wassen en spoelen). Schakel het apparaat uit met de AAN-UIT-knop (ON-OFF button), draai de waterkraan open en wacht ongeveer 20 seconden voordat u het apparaat weer inschakelt; herhaal de programmeerhandelingen en het geselecteerde wasprogramma start opnieuw.

Alarm verstopt filter
Als het apparaat geblokkeerd is en de indicatielampjes 1 (voorwas) en 3 (spoelen) snel knipperen, betekent dit dat het filter verstopt is door grote voedselresten. Schakel het apparaat uit, reinig het filter grondig en plaats het terug in de houder zoals op deze pagina wordt weergegeven. Schakel het vervolgens weer in. Herhaal de programmeerhandelingen en het wasprogramma start opnieuw.

Alarm voor storing in de waterlaadsolenoïdeklep.
Als indicatielampje 2 (wassen) snel knippert, SCHAKEL de vaatwasser UIT EN WEER IN (TURN the dishwasher OFF AND BACK ON AGAIN) na één minuut. Als het alarm aanhoudt, sluit dan eerst de waterkraan af om overstromingen te voorkomen en schakel vervolgens de stroom uit en neem contact op met de technische dienst.
Als de vaatwasser ondanks al deze controles nog steeds niet functioneert en/of het probleem aanhoudt, neem dan contact op met het dichtstbijzijnde erkende servicecentrum en geef hen de volgende informatie:

• de aard van het probleem;
• het modeltype (Mod. ...) en het serienummer (S/N....), die zijn aangegeven op het plaatje aan de zijkant van de binnenkant van de deur.

Schakel nooit onbevoegde technici in en weiger onderdelen te laten installeren die geen originele reserveonderdelen zijn.

Installatie

Het apparaat plaatsen
Plaats het apparaat op de gewenste locatie. De achterkant moet tegen de muur erachter rusten en de zijkanten langs de aangrenzende kasten of muur. De vaatwasser is uitgerust met water aan- en afvoerslangen die rechts of links kunnen worden geplaatst om een correcte installatie te vergemakkelijken.

Het apparaat waterpas zetten
Zodra het apparaat is geplaatst, stelt u de voetjes af (door ze in of uit te draaien) om de hoogte van de vaatwasser aan te passen, zodat deze waterpas staat. Het apparaat mag in ieder geval niet meer dan 2° hellen. Als het apparaat waterpas staat, zorgt dit voor een goede werking. Dit vaatwassermodel kan onder een enkel werkblad worden ingebouwd (lees de betreffende instructie).

Koudwateraansluiting
Dit elektrische huishoudelijke apparaat mag alleen op het waterleidingnet worden aangesloten met behulp van de koudwatertoevoerslang die bij het apparaat is geleverd. Gebruik geen andere slang. Gebruik in geval van vervanging alleen originele reserveonderdelen. Sluit de koudwatertoevoerslang aan op een schroefdraadconnector van 3/4 (gas) en zorg ervoor dat deze stevig op zijn plaats is bevestigd. Als de waterleidingen nieuw zijn of langere tijd niet zijn gebruikt, laat het water dan lopen om er zeker van te zijn dat het water helder en vrij van verontreinigingen is. Als deze voorzorgsmaatregel niet wordt genomen, bestaat het risico dat de waterinlaat verstopt raakt en het apparaat beschadigt.

Warmwateraansluiting
De watertoevoer naar het apparaat kan ook worden aangesloten op de warmwaterleiding van het huis (centraal systeem, verwarmingssysteem), zolang deze een temperatuur van 60°C niet overschrijdt. In dit geval wordt de wascyclus ongeveer 15 minuten korter en wordt de wasefficiëntie iets verminderd. De aansluiting moet op dezelfde manier op de warmwaterleiding worden gemaakt als de aansluiting op de koudwaterleiding.

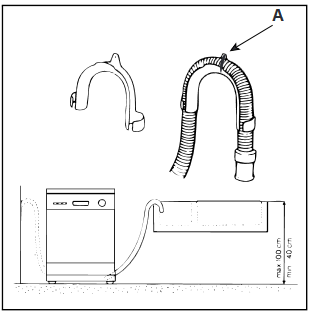

Afvoerslangaansluiting
Plaats de afvoerpijp in een afvoerleiding met een minimale diameter van 4 cm of plaats deze over de gootsteen. Vermijd het beperken of buigen ervan. Gebruik de speciale plastic elleboog die wordt meegeleverd (zie afbeelding) om deze op de best mogelijke manier te plaatsen. Het deel van de pijp dat is gemarkeerd met de letter A moet zich tussen 40 en 100 cm boven de grond bevinden. De pijp mag niet in water worden ondergedompeld.

Let op: de speciale plastic slanghouder moet stevig aan de muur worden bevestigd om te voorkomen dat de afvoerslang beweegt en er water buiten de afvoer kan lekken.

Elektrische aansluiting
Nadat u hebt gecontroleerd of de spannings- en frequentiewaarden voor de stroom in huis overeenkomen met die op het typeplaatje (dat zich op de roestvrijstalen binnendeur van het apparaat bevindt) en dat het elektrische systeem is afgestemd op de maximale spanning op het typeplaatje, steekt u de stekker in een correct geaard stopcontact (de aarding van het apparaat is een wettelijk verplichte veiligheidseis). Als het stopcontact waarop het apparaat moet worden aangesloten niet geschikt is voor de stekker, vervang dan de stekker in plaats van adapters of dergelijke te gebruiken, omdat deze oververhitting en brandwonden kunnen veroorzaken.
Mocht de elektriciteitskabel beschadigd zijn, dan raden we u aan om alleen contact op te nemen met geautoriseerde technische servicecentra voor de vervanging.

de stekker van de vaatwasser moet toegankelijk zijn, zodat onderhoud veilig kan worden uitgevoerd.

Elektrische aansluiting

Elektrische aansluiting
Als uw apparaat is voorzien van een 13 ampère zekeringstekker, kan deze direct in een 13 ampère stopcontact worden gestoken. Lees de onderstaande instructies voordat u het apparaat gebruikt.

DIT APPARAAT MOET GEAARD ZIJN. DE VOLGENDE HANDELINGEN DIENEN TE WORDEN UITGEVOERD DOOR EEN GEKWALIFICEERDE ELEKTRICIEN.

De zekering vervangen:
Bij het vervangen van een defecte zekering, moet altijd een 13 ampère ASTA-goedgekeurde zekering volgens BS 1362 worden gebruikt, en de zekeringhouder teruggeplaatst. Als de zekeringhouder verloren is gegaan, mag de stekker niet worden gebruikt totdat een vervanging is verkregen.

Vervangende zekeringhouders:
Als een vervangende zekeringhouder wordt geplaatst, moet deze de juiste kleuren hebben zoals aangegeven door de gekleurde markering of de kleur die in woorden op de basis van de stekker is gedrukt. Vervangingen zijn rechtstreeks verkrijgbaar bij uw dichtstbijzijnde servicepunt.

De stekker verwijderen:
Als uw apparaat een niet-hervulbare gegoten stekker heeft en u deze wilt verwijderen om de hoofdkabel door scheidingswanden, units enz. te leiden, zorg er dan voor dat:

• de stekker wordt vervangen door een gezekerde 13 ampère hervulbare stekker met het BSI-keurmerk
• of:
• de hoofdkabel rechtstreeks is aangesloten op een 13 ampère kabeluitgang, bediend door een schakelaar, (in overeenstemming met BS 5733) die toegankelijk is zonder het apparaat te verplaatsen.

De stekker weggooien:
Zorg ervoor dat u, voordat u de stekker zelf weggooit, de pinnen onbruikbaar maakt, zodat deze niet per ongeluk in een stopcontact kan worden gestoken.

Instructie voor het aansluiten van een kabel op een alternatieve stekker:

de draden in de hoofdkabel zijn gekleurd volgens de volgende code:
Groen & Geel - Aarde
Blauw - Nul
Bruin - Stroomvoerend

De stekker van de vaatwasser moet toegankelijk zijn, zelfs wanneer het apparaat is geïnstalleerd als een ingebouwde unit, zodat onderhoud veilig kan worden uitgevoerd.

Aangezien de kleuren van de draden in de hoofdkabel mogelijk niet overeenkomen met de gekleurde markeringen die de aansluiting in uw stekker identificeren, gaat u als volgt te werk: sluit de groen & gele draad aan op de aansluiting met de markering "E" of gekleurd groen of groen & geel. Sluit de bruine draad aan op de aansluiting met de markering "L" of gekleurd rood. Sluit de blauwe draad aan op de aansluiting met de markering "N" of gekleurd zwart. Als een 13 ampère stekker (BS 1363) wordt gebruikt, moet deze zijn voorzien van een 13 ampère zekering. Een 15 ampère stekker moet worden beschermd door een 15 ampère zekering, hetzij in de stekker of adapter, hetzij in de verdeelkast. Raadpleeg een gekwalificeerde elektricien voordat u het apparaat gebruikt als u twijfelt over de elektrische voeding van uw machine.

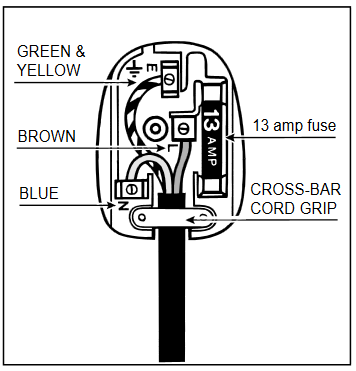

Hoe een alternatieve stekker aan te sluiten:
De draden in deze hoofdkabel zijn gekleurd volgens de volgende code:
BLAUW "NEUTRAAL" ("N")
BRUIN "STROOMVOEREND" ("L")
GROEN EN GEEL "AARDE" ("E")

Het apparaat weggooien:
Wanneer u het apparaat weggooit, verwijder dan de stekker door de hoofdkabel zo dicht mogelijk bij de stekkerbehuizing af te knippen en gooi deze weg zoals hierboven beschreven
