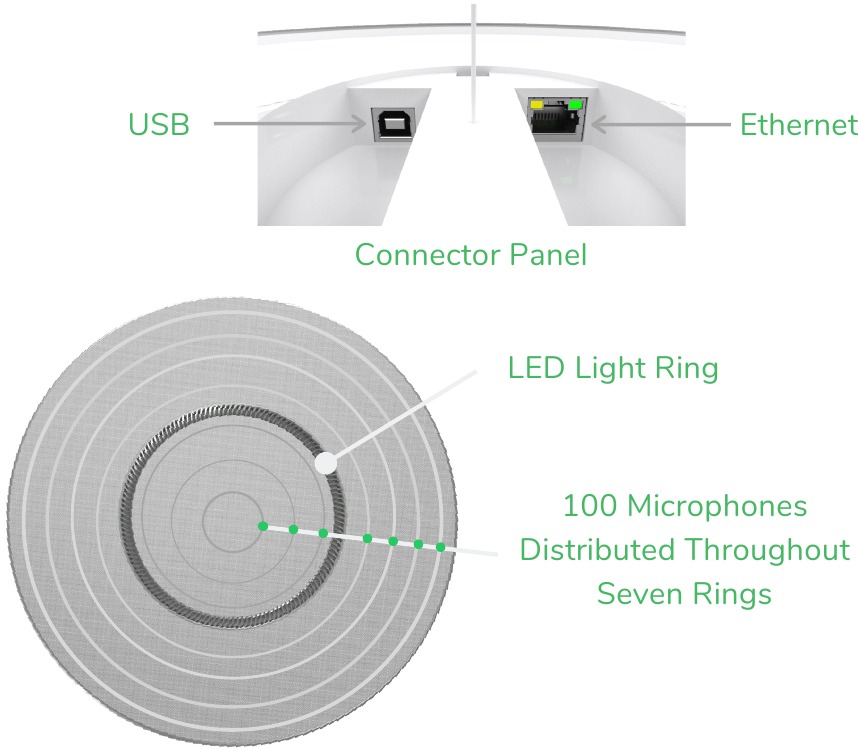

Overzicht

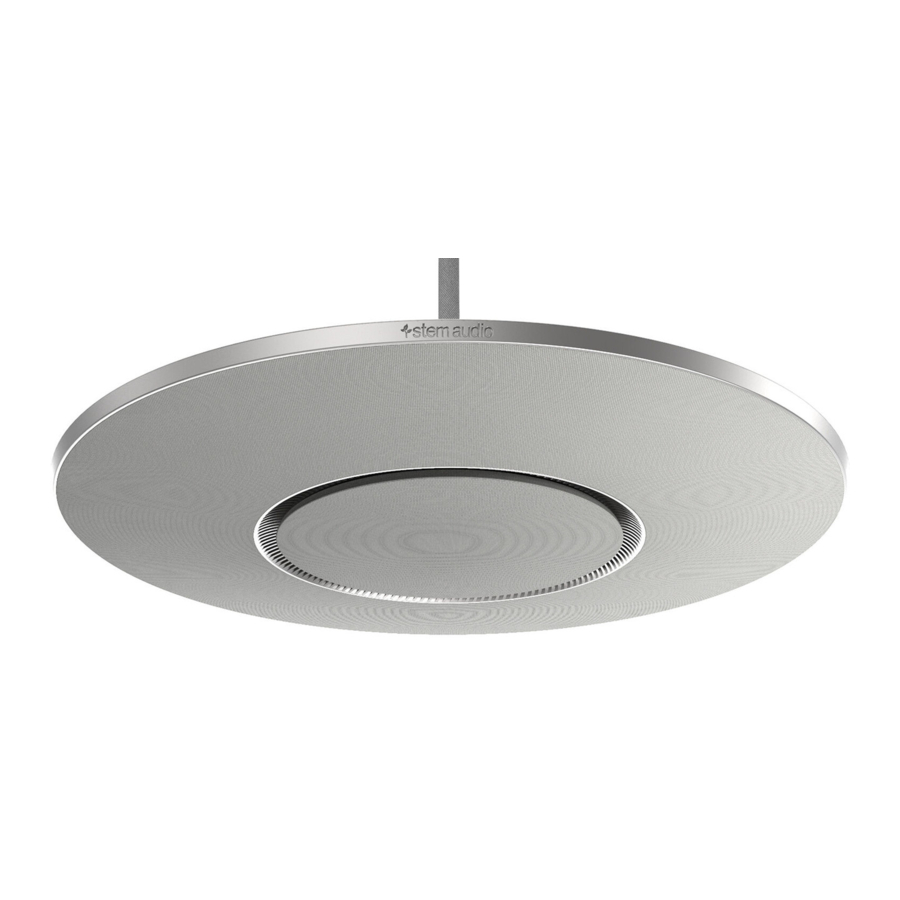

Stem Ceiling is een microfoonarray die is ontworpen om boven een vergaderruimte te worden gemonteerd. Of het nu gaat om een onopvallende montage op een verlaagd plafond of om een ophanging als een kroonluchter, Ceiling geeft je de esthetiek die je nodig hebt met compromisloze prestaties. De 100 ingebouwde microfoons en drie array-opties (breed, medium en smal) van Ceiling, richten zich op wie er spreekt, zodat jij je op je vergadering kunt concentreren.

Instellen

Alle Stem-eindpunten kunnen worden gebruikt als zelfstandige apparaten of in combinatie met andere apparaten binnen het Stem-ecosysteem. Als je van plan bent dit apparaat als een individuele eenheid te gebruiken, volg dan de installatie-instructies voor standalone. Als je van plan bent meerdere Stem-apparaten in je kamer te gebruiken, ga dan verder met de installatie-instructies voor meerdere apparaten.

Standalone Setup (optie 1)

Opmerking: Aangezien Ceiling geen luidsprekers heeft, mag de standalone installatie alleen worden gebruikt voor audio-opname. Als je van plan bent dit apparaat te gebruiken voor conferencing, raadpleeg dan de installatie met meerdere apparaten, zodat je een ander Stem-apparaat met luidsprekers kunt gebruiken of het kunt installeren naast een Hub, waarmee je verbinding kunt maken met externe luidsprekers.

1. Monteer het apparaat op een gewenste locatie in de kamer.
2. Sluit het apparaat met behulp van een Ethernet-kabel aan op een netwerk dat PoE+ ondersteunt. Deze verbinding voorziet het apparaat van stroom, data en andere IoT- en SIP-mogelijkheden.
   Opmerking: Als je netwerk geen PoE+ ondersteunt, moet je een aparte PoE+-injector of een PoE+-geschakelde switch aanschaffen.
3. Als je videoconferentiemogelijkheden nodig hebt, gebruik dan de meegeleverde USB type B-kabel en sluit het apparaat aan op je pc.
4. Ten slotte raden we je aan om de installatie van je kamer te voltooien via het Stem-ecosysteemplatform. Voor meer informatie over het instellen van je kamer kun je stemaudio.com/manuals of stemaudio.com/videos bezoeken.
   Opmerking: Het ecosysteemplatform is beschikbaar op de Stem Control of in iOS-, Windows- en Android-apps. Je kunt het platform ook openen via je webbrowser door het IP-adres van het product in te typen.
5. Dat is alles! Je Ceiling is helemaal ingesteld om als een standalone apparaat te werken.

Multi-Device Setup (optie 2)

1. Monteer het apparaat op een gewenste locatie in de kamer.
2. Sluit het apparaat met behulp van een Ethernet-kabel aan op een netwerk dat PoE+ ondersteunt. Deze verbinding voorziet het apparaat van stroom, data en andere IoT- en SIP-mogelijkheden.
   Opmerking: Als je netwerk geen PoE+ ondersteunt, moet je een aparte PoE+-injector of een PoE+-geschakelde switch aanschaffen.
3. Wanneer je meerdere Stem-apparaten in een kamer installeert, zorg er dan voor dat je een Hub hebt. Alle communicatie tussen het apparaat en de andere kant zal via de Hub verlopen, dus er is geen USB-verbinding nodig.
4. Aangezien Ceiling geen luidsprekers heeft, moet je ervoor zorgen dat je ook een Stem Wall of Stem Table in de kamer gebruikt (beide hebben luidsprekers). Anders kun je externe luidsprekers aansluiten op je Hub voor geluid.
5. Je moet de installatie van je kamer voltooien via het Stem-ecosysteemplatform. Voor meer informatie over het instellen van je kamer kun je stemaudio.com/manuals of stemaudio.com/videos bezoeken.
   Opmerking: Het ecosysteemplatform is beschikbaar op de Stem Control of in iOS-, Windows- en Android-apps. Je kunt het platform ook openen via je webbrowser door het IP-adres van het product in te typen.
6. Dat is alles! Je Ceiling is helemaal ingesteld om binnen het Stem-ecosysteem te werken.

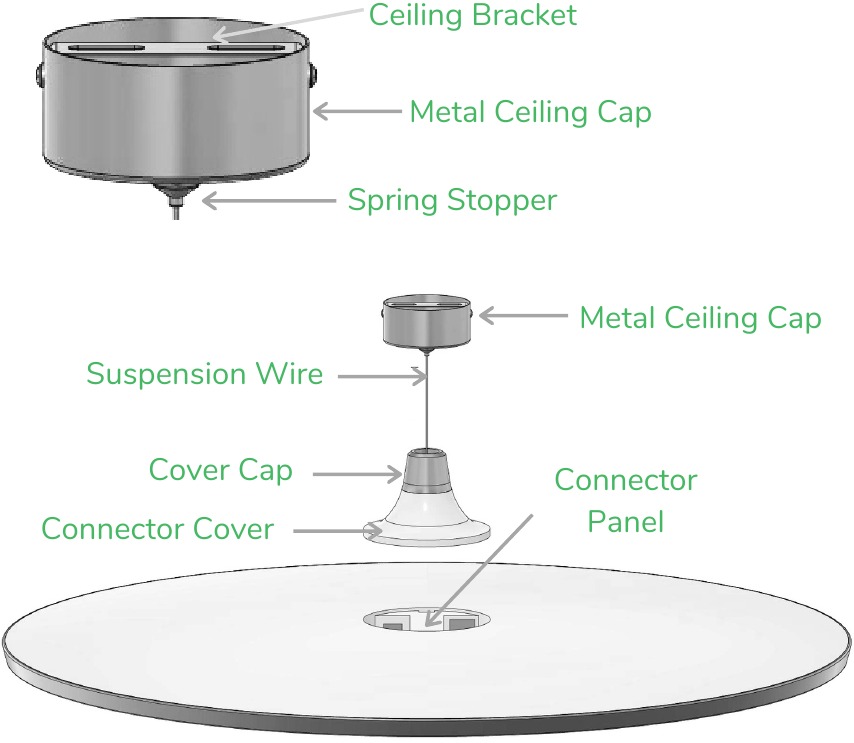

Hangende "Kroonluchter" Montage

1. Sluit de nodige Ethernet- en optionele USB-kabel aan op het apparaat.
2. Schroef met behulp van de schroef aan de onderkant van de ophangkabel de kabel in het apparaat.
3. Schuif de connectorafdekking en de afdekkap over de ophangkabel.
4. Lijn de plastic connectorafdekking uit met de inkepingen en klik deze voorzichtig op zijn plaats, gevolgd door de afdekkap.
5. Schroef de plafondbeugel los van de metalen plafondkap en sluit de beugel aan op een gewichtdragende structuur.
6. Voer alle kabels door het kabelgat op de metalen plafondkap en sluit de ophangkabel aan door op de veerstop te drukken en de kabel erdoor te voeren.
7. Nu kun je de gewenste ophanglengte voor de kabel bepalen.
8. Schroef ten slotte de metalen plafondkap in de plafondbeugel om de installatie te voltooien.

Laagprofielmontage

1. Maak eerst alle juiste aansluitingen op je Ceiling-apparaat.
2. Bevestig vervolgens met behulp van de meegeleverde centerschroef het Ceiling-apparaat aan de meegeleverde rechte beugel.
3. Laat vervolgens het Ceiling-apparaat met de bevestigde rechte beugel in de meegeleverde vierkante houder zakken.
4. Lijn vervolgens de gaten aan de zijkant van de houder uit met de gaten aan de zijkant van de beugel aan de zijkant en gebruik schroeven om de houder aan de beugel te bevestigen.
5. Zodra de unit is aangesloten op de vierkante houder, is het tijd om deze in het verlaagde plafond te laten zakken.
6. Nadat het apparaat in het verlaagde plafond is geplaatst, moet je het aan de structuur bevestigen met behulp van de draadgaten op de hoeken van de vierkante houder en de meegeleverde gripple-kit.
7. Dat is alles! Je Ceiling is nu met een laag profiel gemonteerd!

Lichtgids

Productspecificaties

Aansluitingen

• USB: USB Type B
• Ethernet: RJ45-connector (vereist PoE+)

Specificaties

• Frequentiebereik 50Hz – 16KHz
• Uitzendniveau (piek): 90dB SPL @ 1Khz vanaf 1m (5 watt RMS)
• Geluidsreductie > 15dB (zonder pompgeluid)
• 100% full duplex – geen demping (in beide richtingen) tijdens full duplex
• High-end prestaties voldoen aan ITU-T G.167
• Akoestische echo-onderdrukking > 40dB met conversiesnelheid van 40dB/sec
• Residuele echo wordt onderdrukt tot het omgevingsgeluidsniveau, waardoor kunstmatige onderdrukking van het signaal wordt voorkomen
• 100 hoogwaardige directionele microfoons
• Richtingzoekalgoritme (bepaalt de aanwezigheid en richting van een spreker)
• Automatische aanpassing van het spraakniveau (AGC)
• Gewicht plafondtegel: 3,4 kg
• Gewicht plafondmicrofoon: 4,1 kg
• Afmetingen plafondtegel: Lengte: 59,7 cm Breedte: 59,7 cm Hoogte: 3,2 cm
• Afmetingen plafondmicrofoon: Diameter: 54,6 cm Hoogte aan de rand: 1,8 cm Hoogte in het midden: 4,4 cm
• Stroomverbruik: PoE+ 802.3 at Type 2
• Besturingssystemen: Windows 98 en hoger / Linux / MacOS.

Voldoet aan

• AS/NZS CISPR 32:2015
• EN 55032:2012/AC:2013
• VCCI 32-1
• FCC 15.109:2019
• FCC 15.109(g):2019
• ICES-003:2016 bijgewerkt april 2017

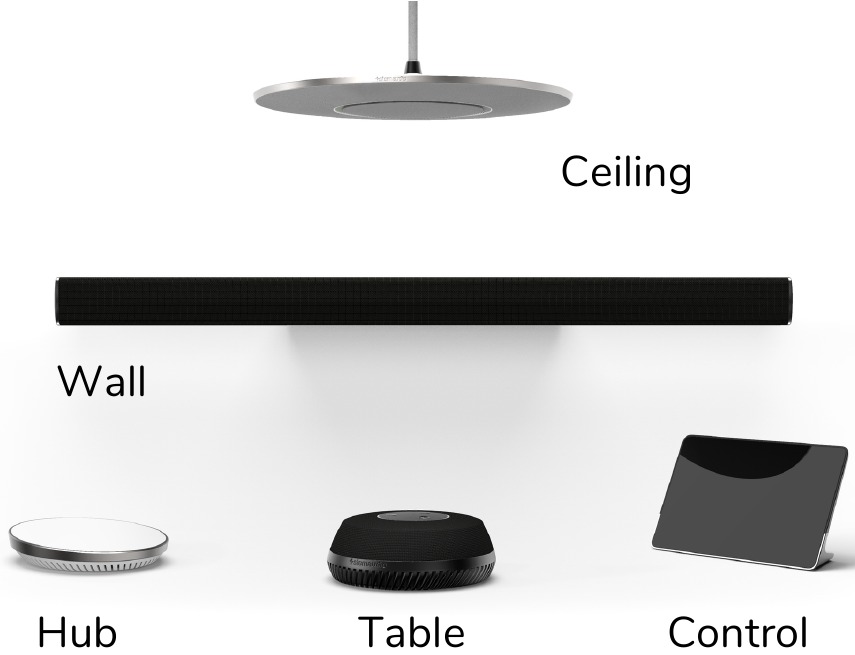

Het Ecosysteem

Hulp Nodig?

Website: stemaudio.com
E-mail: customerservice@stemaudio.com
Telefoon: (949) 877-STEM (7836)
Product Setup Videos: stemaudio.com/videos

Referenties

• Product Resources and Support Docs
• Product Install & Technical Breakdown
• Shure.com - Stem Audio
