SOMFY Situo 5 Variation RTS II - Handleiding afstandsbediening

Veiligheid en aansprakelijkheid

Met de Situo 5 Variation RTS II kunnen maximaal 5 groepen van een of meer toepassingen worden bediend.

Aansprakelijkheid

Deze instructies moeten door de gebruiker worden bewaard. Het niet opvolgen van deze instructies of het gebruik van het product buiten het toepassingsgebied is verboden en maakt de garantie ongeldig en ontslaat Somfy van alle aansprakelijkheid.

Dit Somfy-product moet worden geïnstalleerd door een professionele installateur van motorisering en domotica. Bovendien moet de installateur voldoen aan de normen en wetgeving die van kracht zijn in het land waar het product wordt geïnstalleerd, en zijn klanten informeren over de bedienings- en onderhoudsvoorwaarden van het product.

Begin nooit met installeren zonder eerst de compatibiliteit van dit product met de bijbehorende apparatuur en accessoires te controleren. Neem bij twijfel tijdens de installatie van dit product en/of voor het verkrijgen van aanvullende informatie contact op met een Somfy-adviseur of ga naar de website www.somfy.com.

Veiligheidsinstructies

• Gebruik of installeer dit product niet buitenshuis.
• Houd het product buiten bereik van kinderen.
• Stoot niet tegen het product, laat het niet vallen, stel het niet bloot aan ontvlambare materialen of warmte- of vochtbronnen, en spetter of dompel het niet onder.

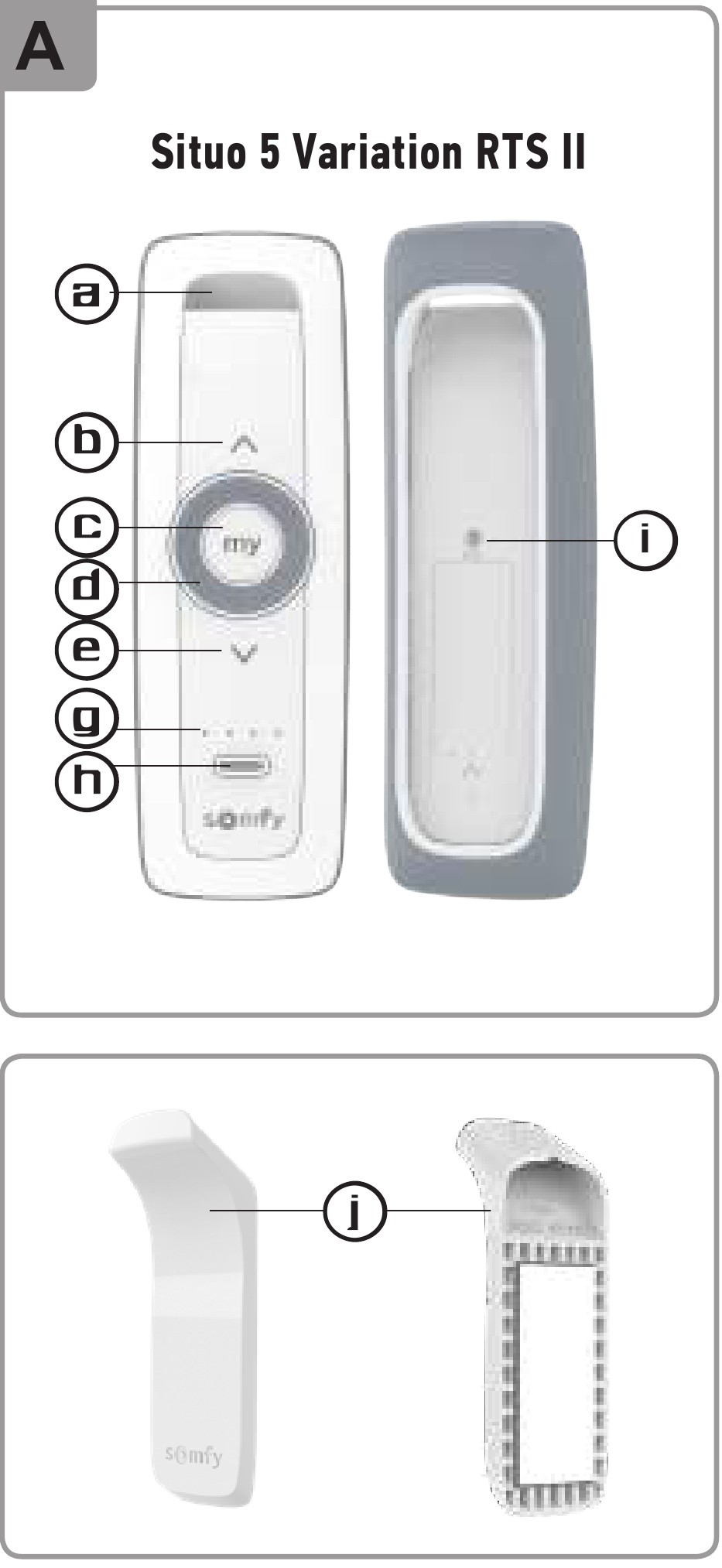

De Situo 5 Variation RTS II in detail

1. Wandmontage uitsparing
2. Omhoog/Aan/Open knop
3. STOP/my knop
4. Dimmer
5. Omlaag/Uit/Sluit knop
6. Knopactivering en indicatorlampjes voor groepsselectie
7. Groep selector
8. PROG knop
9. Wandmontage.

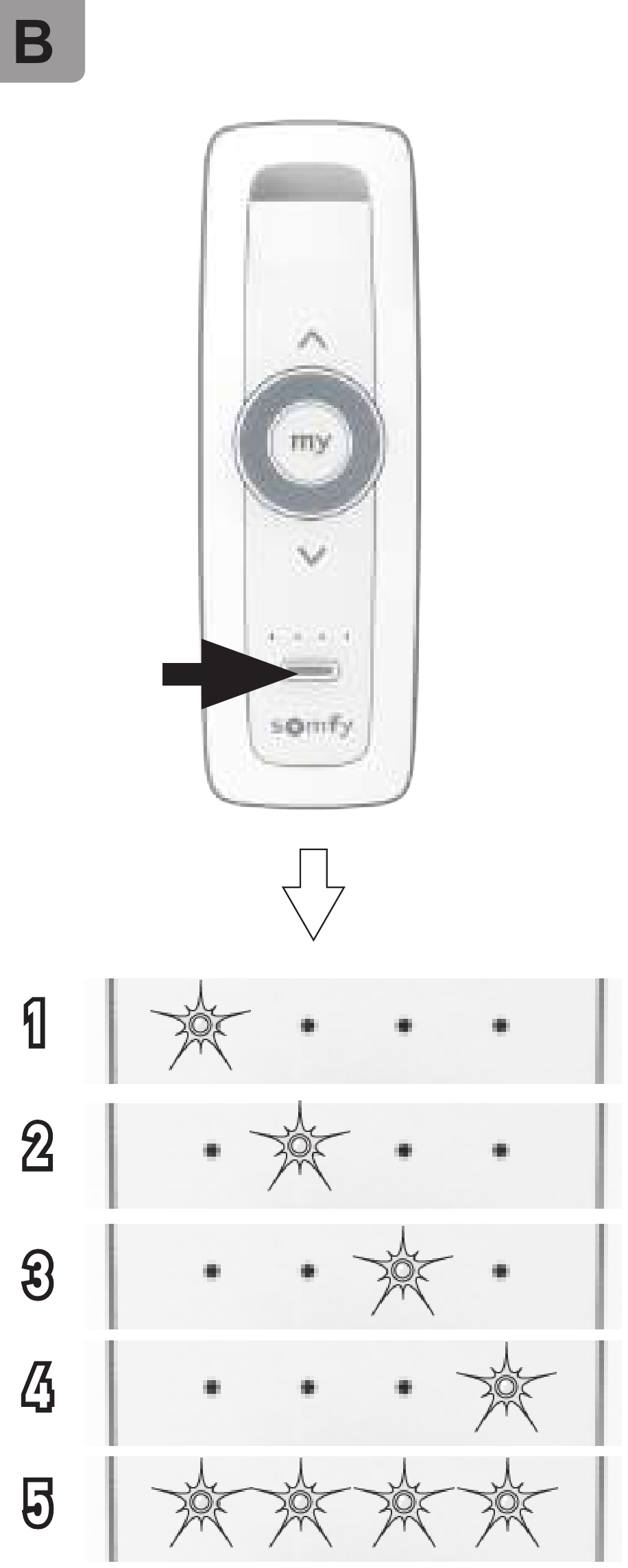

Groepsselectie

• Voordat u een handeling uitvoert met de Situo 5 Variation RTS II, moet u controleren of de juiste groep is geselecteerd.

Druk herhaaldelijk op de groepsselector om de juiste groep te selecteren.
Het indicatielampje voor elke groep van 1 tot 4 brandt afzonderlijk en alle indicatielampjes branden als groep 5 is geselecteerd.

Installatie

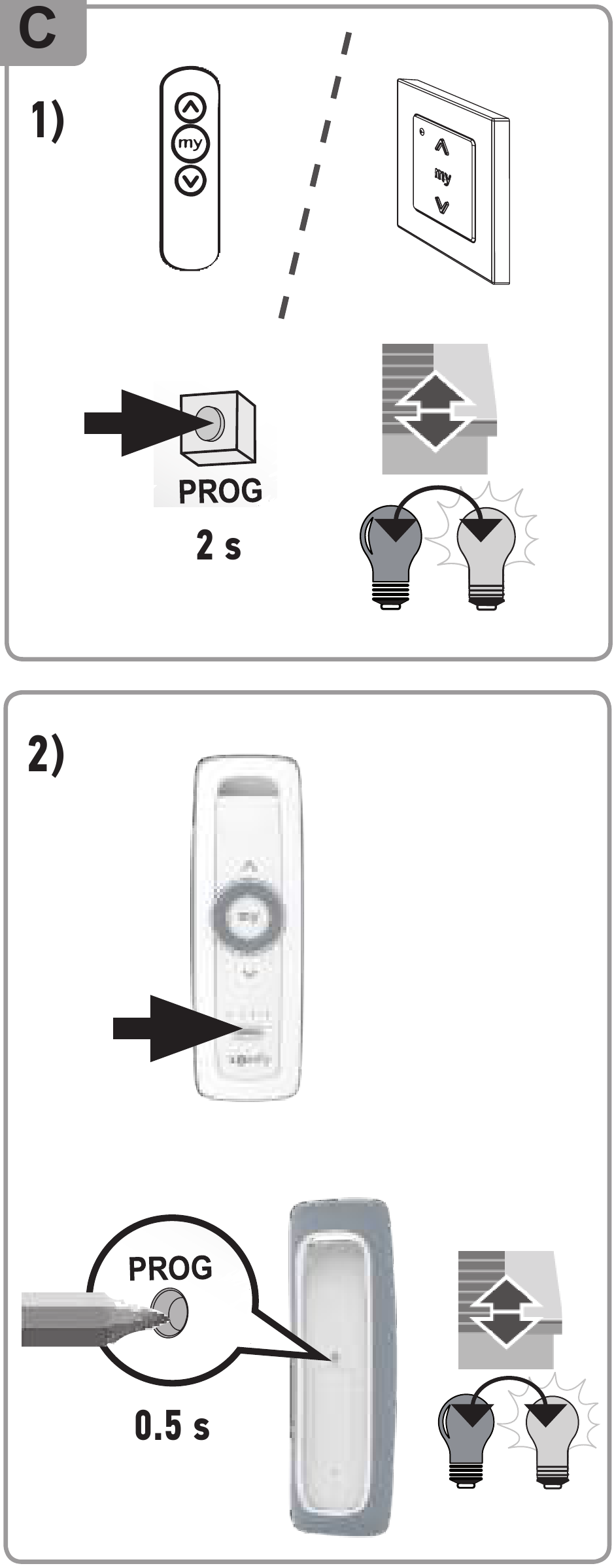

Een Situo 5 Variation RTS II toevoegen/verwijderen

Om de eerste bediening te programmeren: raadpleeg de instructies voor de RTS-motor of -ontvanger.

Om de Situo 5 Variation RTS II toe te voegen aan of te verwijderen van een toepassing:

1. Op de individuele bediening die al aan de toepassing is gekoppeld:
   • Druk op de PROG-knop (≈ 2 s) totdat de toepassing op en neer beweegt.
2. Op de Situo 5 Variation RTS II die moet worden toegevoegd of verwijderd.
   • Selecteer de groep.
   • Druk kort op de PROG-knop: de toepassing beweegt op en neer en de Situo 5 Variation RTS II is toegevoegd of verwijderd.

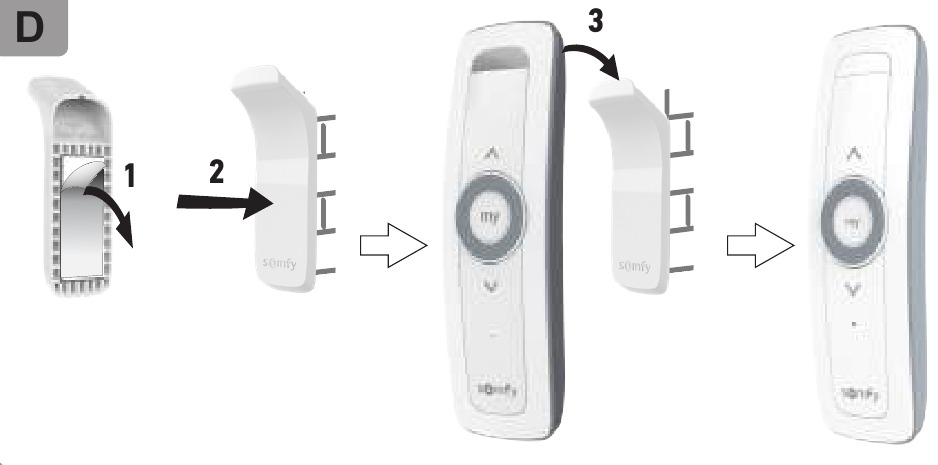

Bevestiging

1. Verwijder de beschermfolie van de lijm op de achterkant van de wandmontage.
2. Bevestig de wandmontage op een vlakke, schone en droge ondergrond. Druk voor een optimale hechting.
3. Plaats de Situo 5 Variation RTS II op de montage.

Gebruik

• Voordat u de Situo 5 Variation RTS II gebruikt, moet u controleren of de juiste groep is geselecteerd.

Groep selector

Hiermee kan de groep worden weergegeven en gewijzigd (er zijn 5 groepen beschikbaar):

• Kort indrukken: visualisatie van de geselecteerde groep.
• Meerdere keren indrukken: wijziging van de groep.

Groep 5: alle 4 de indicatielampjes gaan samen branden.

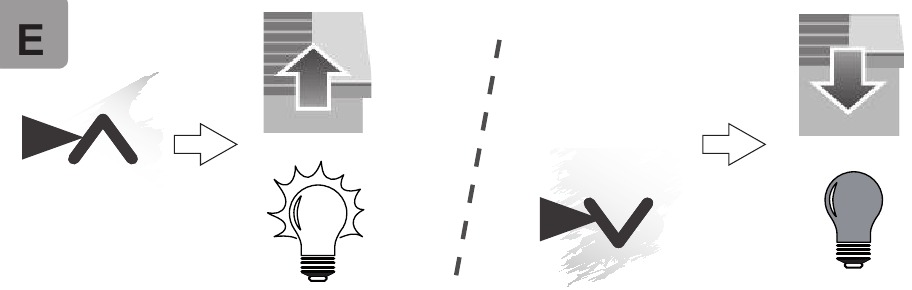

Knoppen Omhoog / Aan / Open; Omlaag / Uit / Sluit

Afhankelijk van het type toepassing dat moet worden bediend: /

• : Omhoog / Aan / Open
• : Omlaag / Uit / Sluit

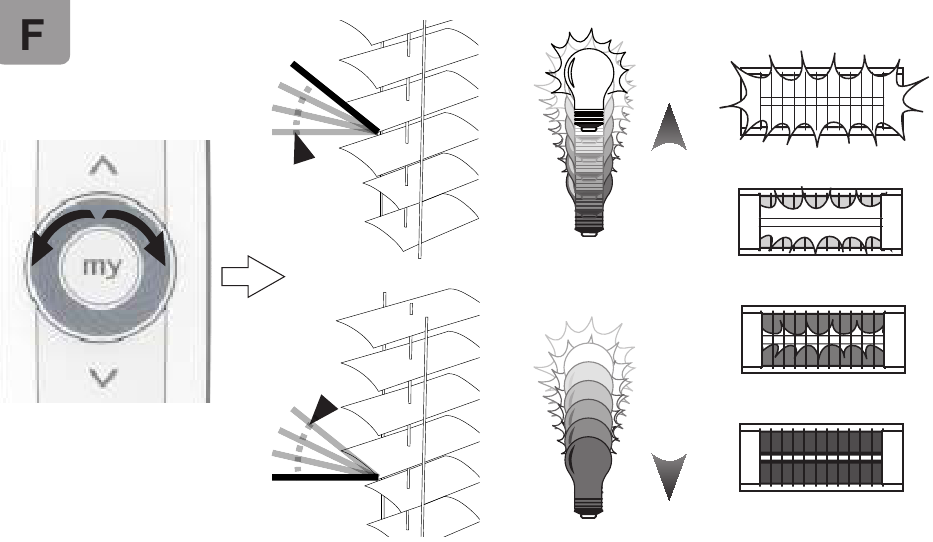

Variator

Wordt gebruikt om:

• de hoek van de verstelbare lamellen op jaloezieën te variëren
• de verlichting en verwarming te variëren.

Scroll 1 inkeping: lamellen 1 inkeping gekanteld, verlichting en verwarming per variatorinkeping gewijzigd.
Scroll n inkepingen: kantel de lamellen met n stappen, varieer de verlichting en verwarming met n stappen.

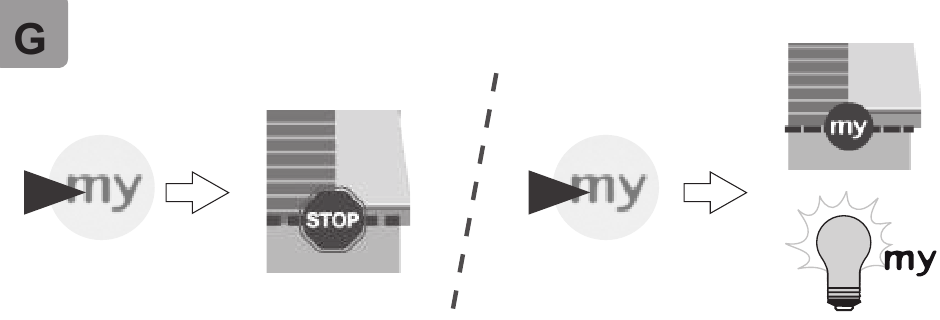

STOP-knop / my

• Druk kort op om te voorkomen dat de toepassing wordt geactiveerd.
• Als de toepassing is gestopt, druk dan kort op om deze te activeren tot de favoriete positie (my).

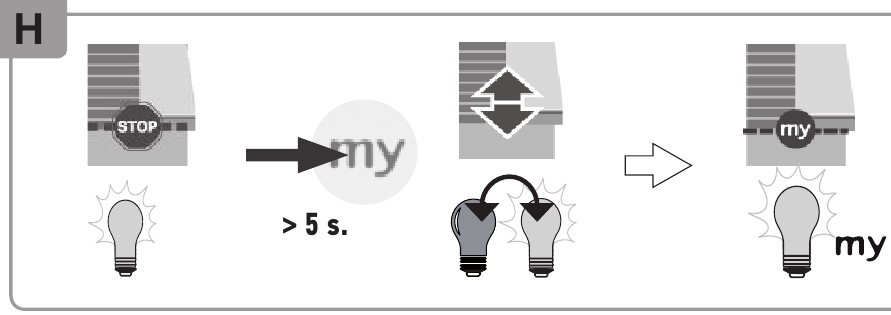

De favoriete positie (my) instellen, wijzigen of verwijderen

• Plaats de toepassing in de gewenste positie en druk vervolgens op (≈ 5 s) om de favoriete positie (my) in te stellen.
• Plaats de toepassing in de favoriete positie (my) en druk op (≈ 5 s) om deze te verwijderen.

Tips en aanbevelingen

Neem contact op met een professional op het gebied van motorisering en domotica om het laatste verloren of kapotte RTS-bedieningspunt te vervangen.

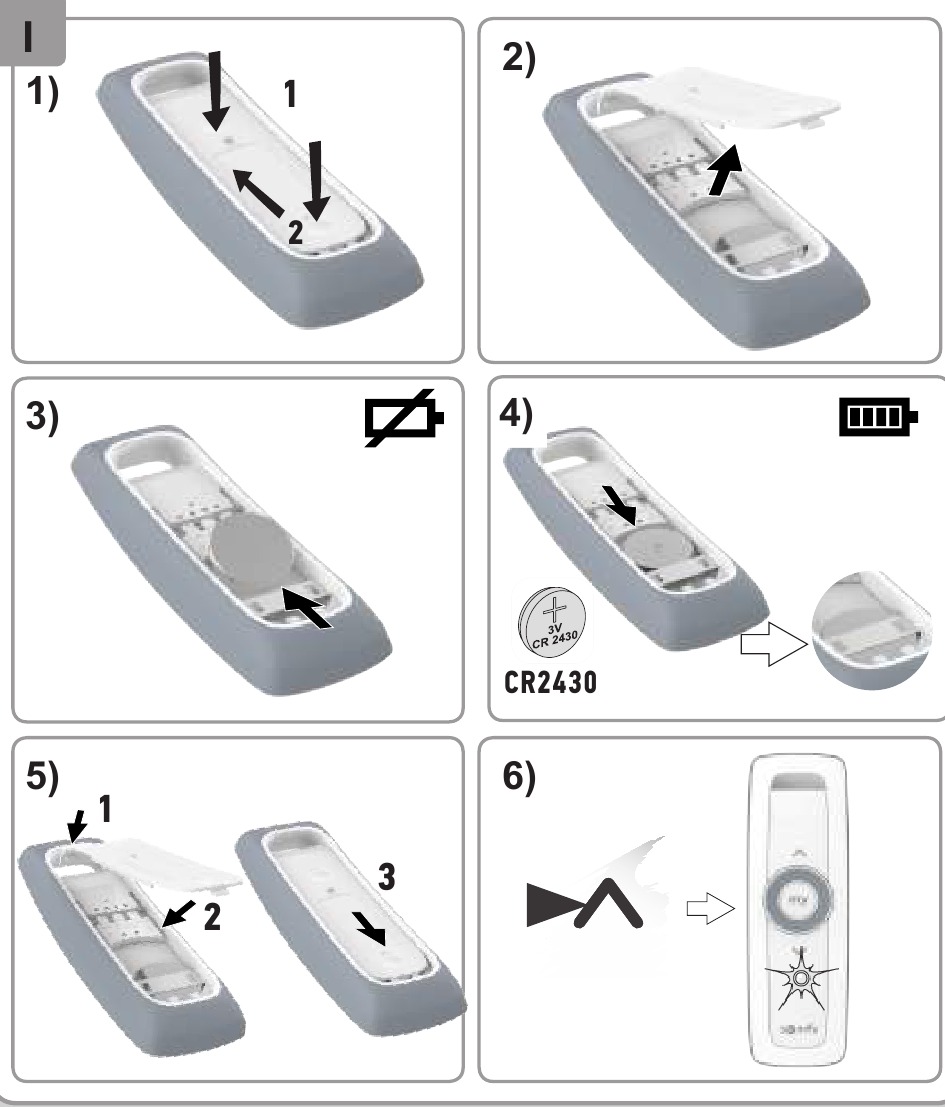

De batterij vervangen

Volg de afbeelding, verwijder het achterpaneel van de afstandsbediening, vervang de batterij door een nieuwe met dezelfde kenmerken en sluit vervolgens het paneel.

Explosiegevaar als de batterij wordt vervangen door een onjuist type.

Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.

Slik de batterij niet in. Als de batterij wordt ingeslikt, kan dit binnen 2 uur chemische brandwonden veroorzaken en tot de dood leiden. Als u denkt dat dit is gebeurd, neem dan onmiddellijk contact op met een arts. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.

Gooi niet in vuur, er is kans op explosie.

Scheid opslagcellen en batterijen van andere soorten afval en recycle ze via uw plaatselijke inzamelpunt.

Technische data

Frequentiebereik en maximaal gebruikte vermogen:

• Japan: 426 MHz - 426.0625 MHz, e.r.p. < 1 mW
• Korea: 447 MHz - 447.700 MHz, e.r.p. < 5 mW
• U.S.A. : 433.050 MHz - 433.42MHz, 19.9μW average e.r.p.

Radiobereik: 20 m tussen twee muren.
Bedrijfstemperatuur: 0°C tot +50°C
Stroomvoorziening: 1 type CR2430 batterij, 3 V

Dit apparaat voldoet aan de licentievrije RSS's van Industry Canada.
De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen storing veroorzaken; en
2. Dit apparaat moet elke storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

FCC-waarschuwingsverklaring:

• Dit apparaat voldoet aan Deel 15 van de FCC-regels.
  De werking is onderhevig aan de volgende twee voorwaarden:
  1. Dit apparaat mag geen schadelijke storing veroorzaken, en
  2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
• Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Eindgebruikers moeten de specifieke bedieningsinstructies volgen om te voldoen aan de RF-blootstelling. Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt.
• Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

SOMFY ACTIVITÉS SA
50 avenue du Nouveau Monde F - 74300 Cluses
www.somfy.com
