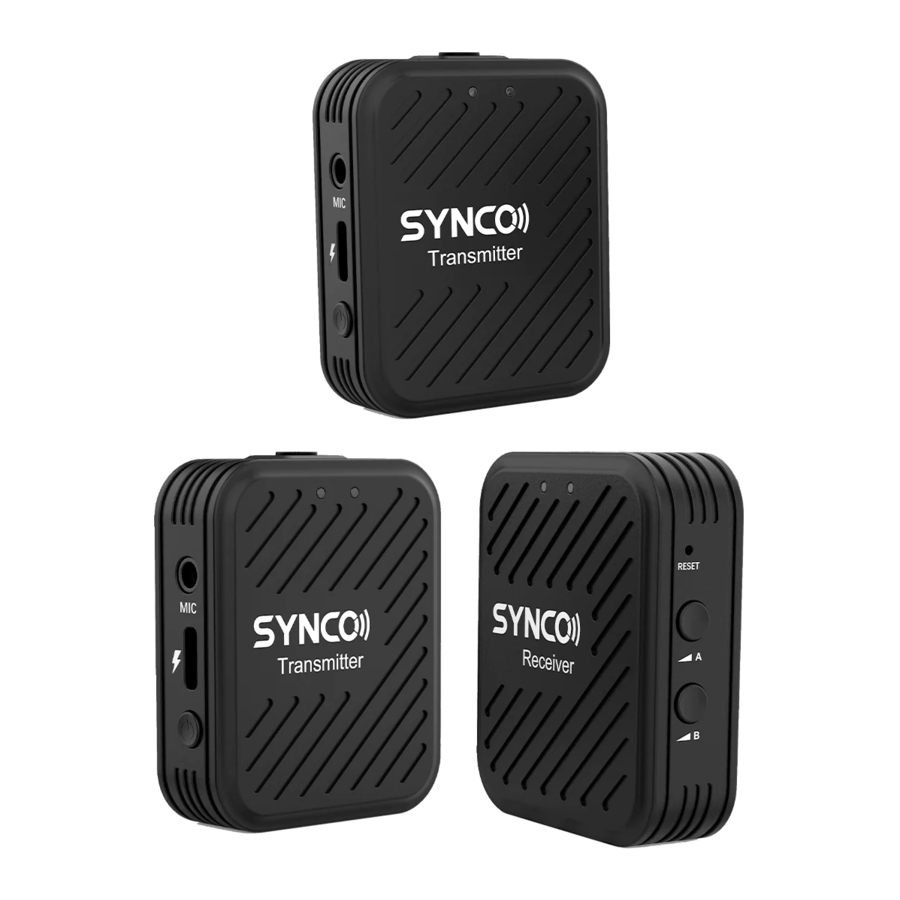

Synco G1A2 Pro - Microphone System Manual

Zorg voor uw SYNCO Product

Lees deze handleiding zorgvuldig door voor gebruik en volg alle hierin vermelde instructies.

• Bewaar het product in een droge, schone en stofvrije omgeving.
• Houd bijtende chemicaliën, vloeistoffen en warmtebronnen uit de buurt van het product om mechanische schade te voorkomen.
• Gebruik alleen een zachte en droge doek voor het reinigen van het product.
• Een storing kan worden veroorzaakt door vallen of impact van externe kracht.
• Probeer het product niet te demonteren. Als u dit wel doet, vervalt de garantie.
• Laat het product controleren of repareren door geautoriseerde technici als er storingen optreden.
• Het niet opvolgen van alle instructies kan leiden tot mechanische schade.
• De garantie is niet van toepassing op menselijke fouten.

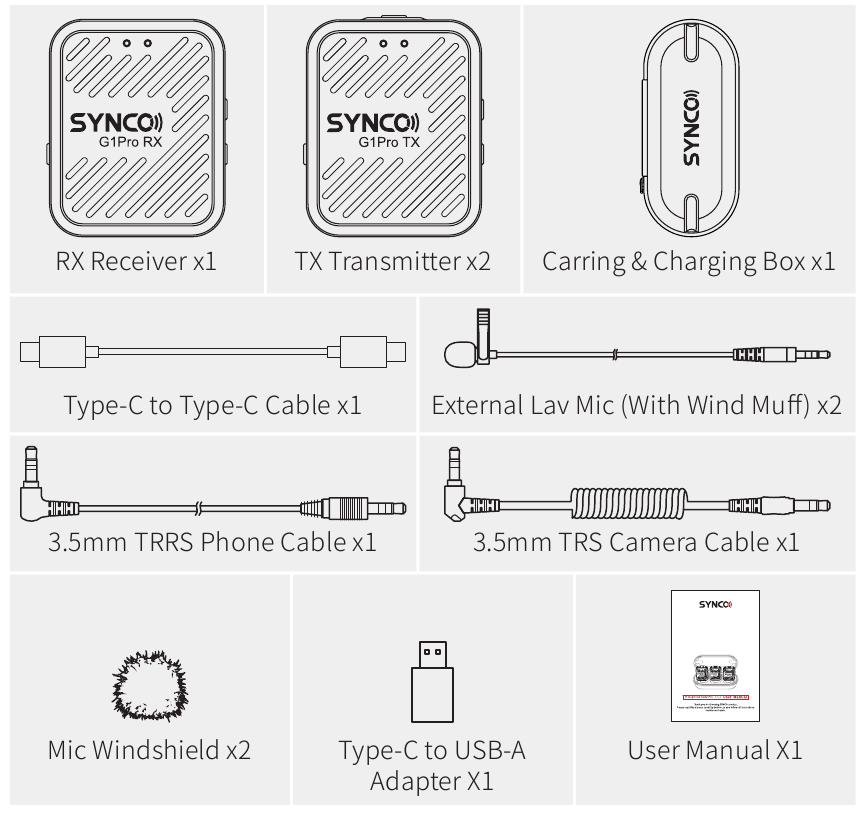

Pakketlijst

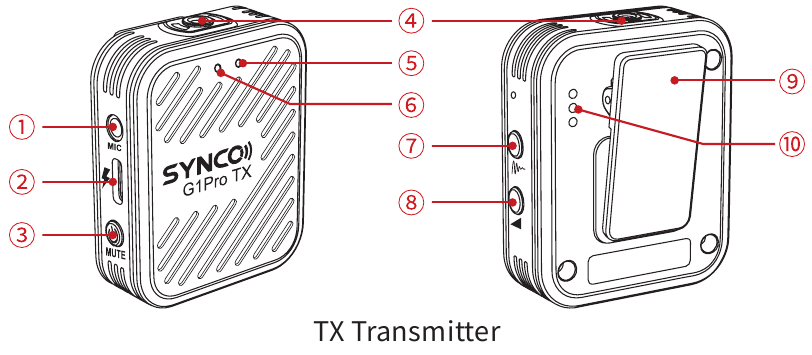

Productinstructie

1. Externe microfooningang
2. Type-C oplaadpoort
3. Aan/uit-knop (On/ Off Button)
4. Ingebouwde microfoon
5. Stroomindicator
6. Koppelingsindicator (Paring Indicator)
7. Geluidsreductie
8. Gain-aanpassing van TX
9. Magneet zakclip
10. Contacten

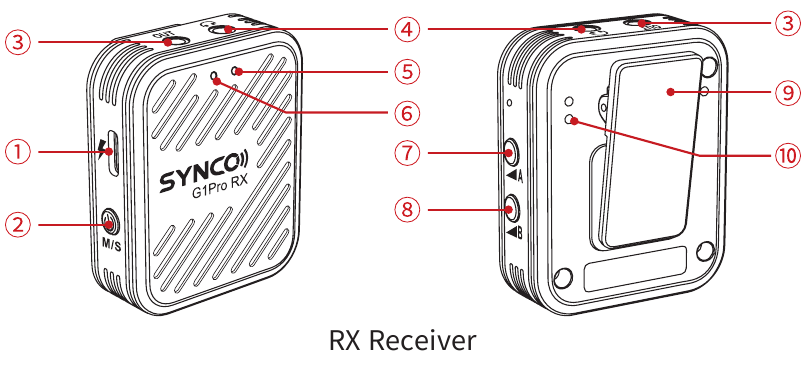

1. Type-C oplaadpoort / digitale uitgang
2. Aan/uit-knop (On/ Off Button) (Mono / Stereo / Beschermd kanaal)
3. 3,5 mm TRS-uitgang
4. 3,5 mm monitoringpoort
5. Stroomindicator
6. Koppelingsindicator (Paring Indicator)
7. Gain-aanpassing van TX A
8. Gain-aanpassing van TX B
9. Magneet zakclip
10. Contacten

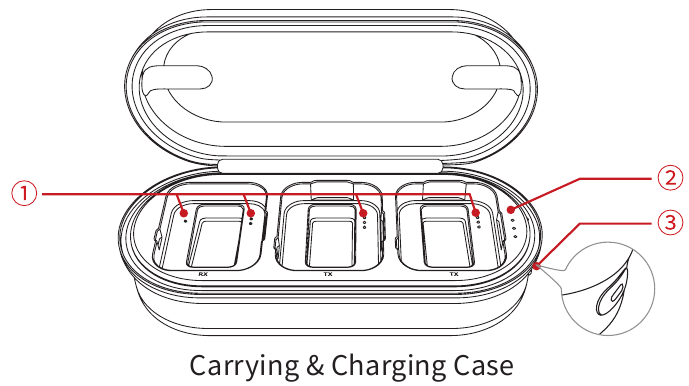

1. Contacten
2. Stroomindicator
3. Type-C poort

Indicator - TX

Koppelingsindicator (Pairing Indicator)		Blauw langzaam knipperend	Niet gekoppeld
		Blauw blijft branden	Gekoppeld (met Mute (Dempen) & Noise Reduction (Geluidsreductie) uit)
		Rood blijft branden	Mute (Dempen) aan
		Blauw & Rood beide aan	Noise Reduction (Geluidsreductie) aan
Stroomindicator		Groen blijft branden	Opladen (gaat uit wanneer volledig opgeladen)
		Groen knippert	Waarschuwing voor lage batterijspanning

Indicator - RX

Koppeling (Pairing) Indicator		Blauw langzaam knipperend	Niet gekoppeld
		Blauw blijft branden	Gekoppeld (Mono kanaal)
		Rood blijft branden	Stereo modus
		Blauw & Rood beide aan	Protection Channel Mode (Beschermingskanaalmodus) (R-kanaal met minder dan 6dB)
Stroomindicator		Groen blijft branden	Opladen (gaat uit wanneer volledig opgeladen)
		Groen knippert	Lage batterijspanning

Bediening

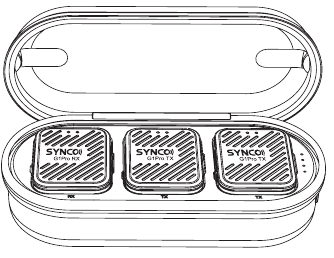

1. Aan/uitzetten (Power On/ Off)
   Aanzetten (Power On)
   Methode 1: oplaadcase (charging Case). De TX en RX schakelen automatisch in nadat ze uit de
   Methode 2: aan/uit-knop (power button) gedurende 3 seconden ingedrukt, en de blauwe statusindicator licht op. De TX en RX schakelen automatisch in wanneer u de
   Uitzetten (Power Off)
   Methode 1: Nadat u de zender/ontvanger in de oplaadcase heeft geplaatst, blijft het groene indicatielampje branden voor automatisch opladen. Nadat het volledig is opgeladen, gaat het groene indicatielampje uit en wordt het automatisch uitgeschakeld.

   Methode 2: aan/uit-knop (power button) gedurende 3 seconden ingedrukt, en het rode statusindicatielampje gaat uit. De TX en RX schakelen automatisch uit wanneer u de
2. Koppelen (Pairing)
   Automatisch koppelen (Automatic Pairing)
   Automatisch koppelen nadat de TX/RX is ingeschakeld wanneer deze uit de oplaadcase wordt gehaald.
   Handmatig koppelen (Manual Pairing)
   1. Houd de aan/uit-knop (power button) 8 seconden ingedrukt terwijl de TX is uitgeschakeld totdat de blauwe koppelingsindicator (pairing indicator) knippert.
   2. Houd de aan/uit-knop (power button) 8 seconden ingedrukt terwijl de RX is uitgeschakeld totdat de blauwe /rode/ groene koppelingsindicatoren (pairing indicators) knipperen.
   3. De TX en RX worden automatisch gekoppeld wanneer het blauwe lampje blijft branden.
3. Aansluiting (Connection)
   De ontvanger voert het audiosignaal uit naar het opnameapparaat via een 3,5 mm TRRS-telefoonkabel of een 3,5 mm TRS-camerakabel. Gebruik de juiste kabel, afhankelijk van uw apparaat. (Opmerking: wanneer u een externe microfoon gebruikt, dient u deze correct in de microfooningang te steken.)
4. Volumeregeling (Volume Control)
   1. Druk op de aan/uit-knop (power button) op de TX om de mute (dempen) in/uit te schakelen. Wanneer de mute (dempen) is ingeschakeld, blijft de rode koppelingsindicator (pairing indicator) op de TX branden.
   2. Druk kort op de gain-aanpassingsknop van de TX om het volume in 4 stappen aan te passen.
   3. Druk kort op de gain-aanpassing van de A/B TX-knoppen op de RX om het volume van A/B TX aan te passen.
5. Geluidsreductie (Noise Reduction)
   Druk kort op de geluidsreductieknop (noise reduction button) op de TX om de geluidsreductiefunctie (noise reduction function) in/uit te schakelen. Wanneer de geluidsreductie (noise reduction) is ingeschakeld, lichten de rode en blauwe indicatielampjes op de TX-status tegelijkertijd op.
6. Schakel de kanaalmodus (Channel Mode)
   Druk kort op de aan/uit-knop (power button) op de RX om de mono/stereo/ beschermde kanaalmodus (protected channel mode) te schakelen. Standaard mono-modus. Wanneer u overschakelt naar de stereomodus, blijft het rode koppelingsindicatorlampje (pairing indicator light) branden. Wanneer u de beschermingskanaalmodus (protection channel mode) inschakelt, gaan de blauwe en rode koppelingsindicatorlampjes (paring indicator lights) tegelijkertijd branden.
7. Opladen (Charging)
   1. Sluit de oplaadkabel aan via de Type-C poort om de oplaadcase op te laden en volledig opgeladen in ongeveer 3,5 uur.
   2. De TX/RX: Automatisch opladen via het contactpunt van de oplaadcase na het plaatsen in de oplaadcase.
   3. Sluit de oplaadkabel aan via de Type-C poort van de ontvanger en de zender en volledig opgeladen in ongeveer 2 uur.

Specificaties

TX zender (Transmitter)

RX ontvanger (Receiver)

Microfoon (Microphone)

Oplaadcase (Charging Case)
