Logitech Z-2300 Home Theater System Handleiding

BELANGRIJKE VEILIGHEIDSINFORMATIE

ELEKTRISCHE SCHOK GEVAAR

• Lees deze instructies.
• Bewaar deze instructies.
• Neem alle waarschuwingen in acht.
• Volg alle instructies.
• Koppel de luidsprekers los van de computer en van het stopcontact voordat u ze schoonmaakt met een droge doek.
• Installeer in overeenstemming met de instructies van de fabrikant.
• Plaats de luidsprekers op een stabiele locatie zodat ze niet vallen en schade aan de luidsprekers of lichamelijk letsel veroorzaken.
• Gebruik de luidsprekers niet in de buurt van water en dompel ze niet onder in vloeistof en giet er geen vloeistof overheen.
•
  Blokkeer de openingen in de luidsprekerkasten niet, steek nooit voorwerpen in de ventilatieopeningen of sleuven van de luidsprekers vanwege brand- of elektrische schokgevaar, en zorg voor voldoende ruimte rond de luidsprekers voor een goede ventilatie.
• Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
• Omzeil het veiligheidsdoel van de gepolariseerde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. De brede pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
• Gebruik de luidsprekers alleen vanaf de audio line-out-aansluiting met een laag niveau van de computer of van een audioapparaat.
• Bescherm het netsnoer zodat er niet op gelopen wordt of dat het bekneld raakt, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
• Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.
• Gebruik alleen hulpstukken/accessoires die zijn gespecificeerd door de fabrikant.
• Voor extra bescherming tijdens onweer, koppelt u de luidsprekers los van het stopcontact en schakelt u de computer uit.
• Koppel dit apparaat los wanneer het voor langere tijd niet wordt gebruikt.
• Reparatie is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
• Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
• De luidsprekers moeten worden losgekoppeld van het elektriciteitsnet door de aan/uit-schakelaar in de stand-bystand te zetten en het netsnoer van de luidsprekers uit het stopcontact te halen.
• Het stopcontact moet in de buurt van de apparatuur worden geïnstalleerd en moet gemakkelijk toegankelijk zijn.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DEZE APPARATUUR NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

Over uw apparaat

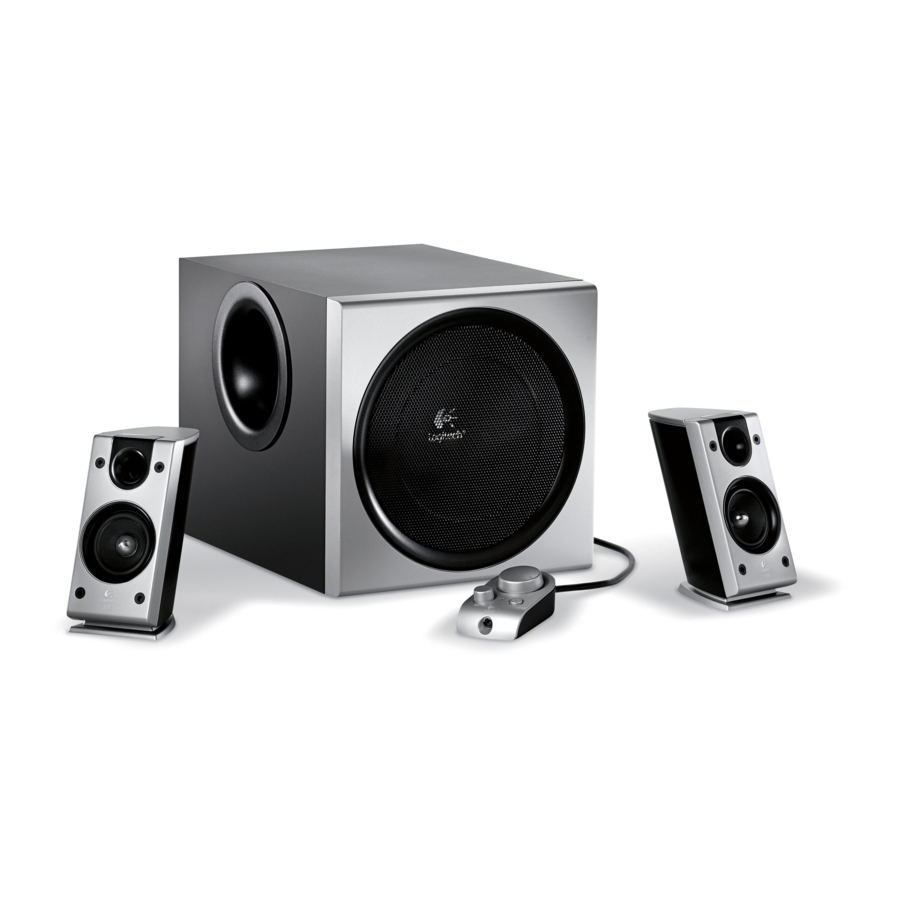

Hartelijk dank voor de aanschaf van het Z-2300-luidsprekersysteem van Logitech. Uw Z-2300-luidsprekers zijn eenvoudig te gebruiken en produceren een geweldig geluid. Ga naar www.logitech.com voor meer Logitech-producten of als u vragen hebt over uw Z-2300-luidsprekers.

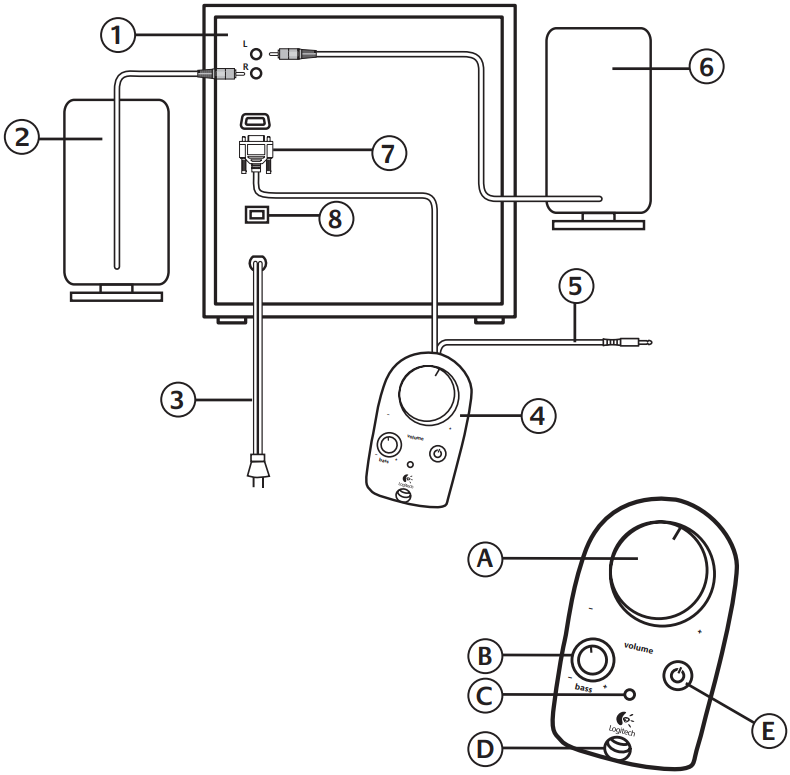

1. Subwoofer
2. Rechter luidspreker
3. Stroomkabel
4. Bedrade afstandsbediening
5. Audio-ingangskabel naar pc - groene stekker
6. linker luidspreker
7. D-sub-stekker
8. Aan/uit-schakelaar (Power/Standby switch)

1. Systeemvolume
2. Subwoofervolume
3. Aan/uit-led
4. Koptelefoonaansluiting
5. Aan/uit-knop (Power/Standby button)

Uw apparaat instellen

Voor uw veiligheid dient u het systeem in te stellen voordat u het aansluit op een stroombron.

1. Voordat u de kabels op de subwoofer aansluit, plaatst u de twee satellietluidsprekers aan weerszijden van uw computer. Afhankelijk van waar u uw luidsprekers plaatst, past u ze aan om het geluid op u te richten. Plaats de subwoofer voor de beste geluidskwaliteit op de vloer onder uw bureau. Zorg ervoor dat u minimaal 15 cm ruimte vrijhoudt rondom alle zijden van de subwoofer voor voldoende ventilatie. Plaats de afstandsbediening binnen handbereik.
2. Sluit de D-Sub-stekker van de afstandsbediening aan op de subwoofer, zoals weergegeven op de vorige pagina. Lijn de pinnen zorgvuldig uit voordat u de stekker erin steekt.
3. Als u een pc hebt:

• Steek de groene audio-ingangskabel van de afstandsbediening in de luidsprekeruitgang op uw pc.

Als u een videogameconsole hebt (PlayStation®, PlayStation®2, Xbox™ of GameCube®):

• Sluit de groene stekker van de audio-ingangskabel aan op de groene aansluiting op de meegeleverde gameconsole-adapter.
• Sluit de rode en witte RCA-audiokabels van uw videogameconsole aan op de RCA-audioaansluitingen op de gameconsole-adapter.


4. Steek het netsnoer van de subwoofer in een stopcontact.

Genieten van uw apparaat

Open deze bedieningselementen op de afstandsbediening:

Power/Standby
Schakelt tussen de aan- en stand-bymodus.

System Volume
Past het algehele systeemvolume aan.

Bass
Past het basniveau van de subwoofer aan.

Headphone Jack
Wanneer een hoofdtelefoon wordt gebruikt met uw Z-2300-systeem, worden de luidsprekers automatisch gedempt voor privé luisteren. Het hoofdtelefoonvolume wordt geregeld met de systeemvolumeknop op uw afstandsbediening.

Specificaties

• Totaal RMS-vermogen: 200 watt
  Satellieten: 80 watt RMS (2 x 40 w) in 8 ohm bij 1 kHz bij 10% THD (totale harmonische vervorming)
  Subwoofer: 120 watt RMS in 8 ohm bij 100 Hz bij 10% THD (totale harmonische vervorming)
• Totaal piekvermogen: 400 watt bij <10% THD
• Systeem THD: Beter dan 0,05% THD vóór clipping
• Signaal-ruisverhouding: @ 1 kHz >100 dB
• Frequentiebereik: 35 Hz - 20 kHz
• Drivergrootte: 2,5-inch gepolijste aluminium faseplugdrivers, 8-inch lange slag met 6e orde basreflex subwoofer
• Afmetingen luidspreker:
  Satellieten: (H) 17,1 cm x (B) 8,9 cm x (D) 15,2 cm
  Subwoofer: (H) 27,9 cm x (B) 27,9 cm x (D) 38,1 cm

Beperkte garantie

Logitech garandeert dat elk hardwareproduct dat bij deze documentatie wordt geleverd, vrij is van significante defecten in materiaal en vakmanschap gedurende een periode van twee (2) jaar vanaf de aankoopdatum. De beperkte garantie van Logitech is niet overdraagbaar en is beperkt tot de oorspronkelijke koper. Deze garantie geeft u specifieke wettelijke rechten en u hebt mogelijk ook andere rechten die variëren onder lokale wetgeving.

Alle vervangende hardware heeft een garantie voor de rest van de oorspronkelijke garantieperiode of dertig (30) dagen, afhankelijk van welke periode langer is. Op verzoek van Logitech moet u de datum van de oorspronkelijke aankoop van de hardware bewijzen door middel van een gedateerde factuur of een gedateerde gespecificeerde ontvangstbewijs.

©2004 Logitech. Alle rechten voorbehouden. Logitech, het Logitech-logo en andere Logitech-merken zijn eigendom van Logitech en kunnen geregistreerd zijn. Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaars. Logitech aanvaardt geen verantwoordelijkheid voor eventuele fouten in deze handleiding. De informatie hierin kan zonder voorafgaande kennisgeving worden gewijzigd.
