Roberts RT200 - Direct-drive Draaitafel Handleiding

Wat zit er in de doos

Maak een werkplek vrij.
Zorg ervoor dat de verpakking met de goede kant naar boven ligt.
Open de verpakking voorzichtig.
Til elk item eruit, identificeer het en leg het voorzichtig aan de kant.

Stofkap
Basiseenheid met toonarm
Draaitafel plateau
Rubberen mat
Headshell met cartridge
Contragewicht voor de toonarm
Scharnieren x 2

Kabels x 3, bestaande uit
USB-kabel (type-A - type-B)
Stereo phonostekkers - Stereo phonostekkers
Stereo phono-aansluitingen - 3,5 mm stereostekker 4

5 r.p.m. adapterhouder met schroeven x 2
45 r.p.m. adapter
Netvoedingsadapter met EU- en UK-pinopties

We raden aan om alle verpakkingsmaterialen te bewaren, zodat de draaitafel in de toekomst veilig kan worden vervoerd.

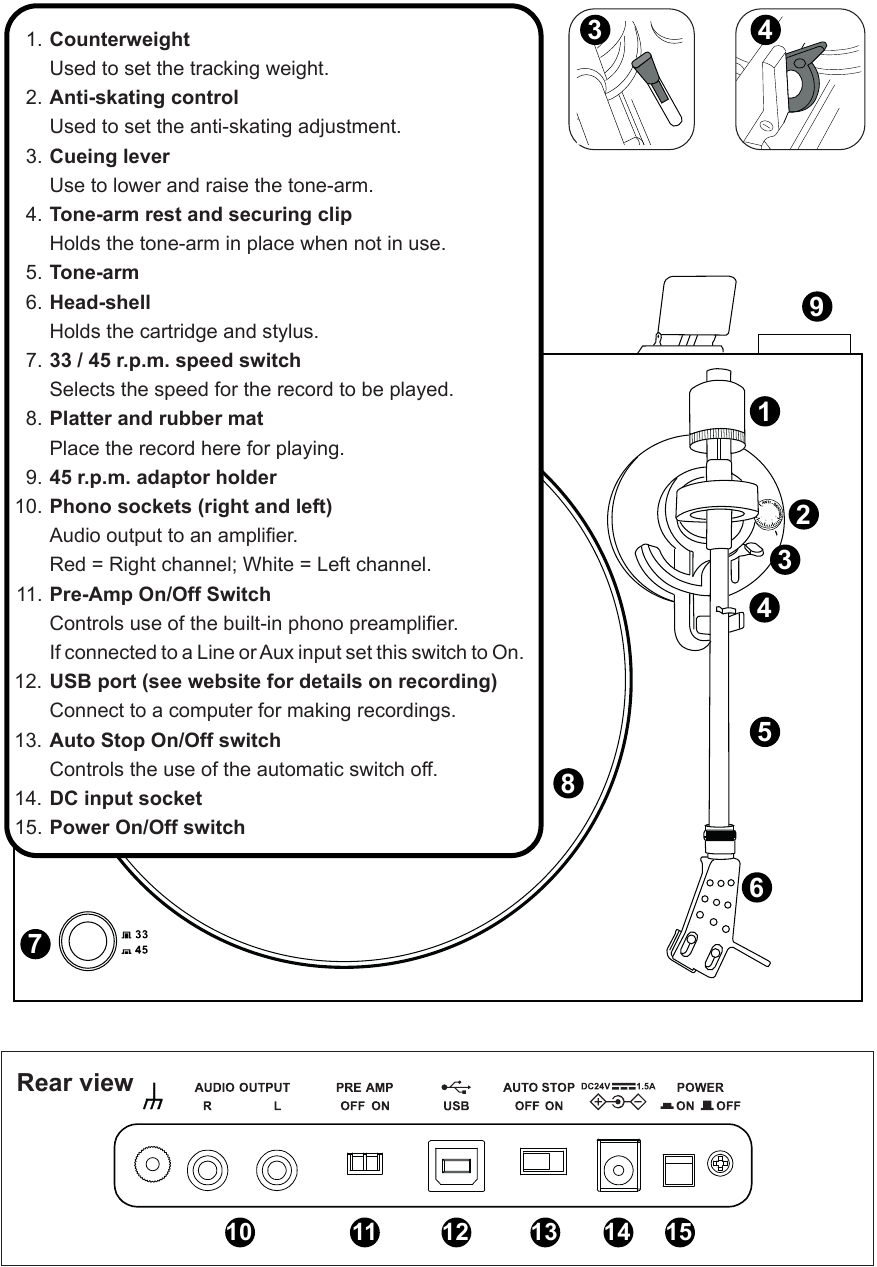

Kenmerken

STAP 1 - Uw draaitafel monteren

Sluit de headshell aan op de toonarm

Pak de basiseenheid uit en zorg ervoor dat u geen druk uitoefent op de toonarm of de cueing-hendel. Monteer het plateau nog niet op de basis.

1. Vergrendel de Tone-arm (Toonarm) met de vastzetclip.

2. Neem de Head-shell (Headshell) en identificeer de lokaliseerpen. Verwijder de stylusbeschermer nu niet.

3. Lijn de Locating pin (Lokaliseerpen) op de head-shell (headshell) uit met de sleuf in de socket aan het einde van de tone-arm (toonarm). Duw voorzichtig.

4. Draai de Locking ring (Vergrendelring) (tegen de klok in, gezien vanaf de voorkant) om de twee delen samen te trekken. Draai alleen met de hand vast.

Bevestig het contragewicht aan de toonarm

1. Schuif het Counterweight (Contragewicht) op de Toonarm.
2. Draai het Counterweight (Contragewicht) tegen de klok in (gezien vanaf de voorkant) totdat het vastklikt en er lichte weerstand voelbaar is.

Opmerking: De schaal draait vrij rond. Het contragewicht zelf moet worden gedraaid om correct vast te klikken op de toonarm.

Balanceer de toonarm

1. Zet de Anti-skating (Anti-skating) controle op nul, zet de Cueing lever (Cueing-hendel) omhoog en maak de Tone-arm (Toonarm) los zodat deze vrij kan bewegen.

2. Houd de Head-shell (Headshell) vast. Deze is momenteel uit balans en zal omhoog drijven.
3. Draai het Counterweight (Contragewicht) zodat het verder op de Toonarm beweegt.
4. Controleer de balans en laat de Cueing lever (Cueing-hendel) zakken om te zien of de toonarm valt, stijgt of horizontaal blijft.
5. Pas het Counterweight (Contragewicht) aan zodat het in- of uitgaat totdat de Tone-arm (Toonarm) in evenwicht is en horizontaal blijft wanneer de cueing-hendel wordt neergelaten.

6. Verwijder voorzichtig de Stylus cover (Stylusbeschermer) en pas het Counterweight (Contragewicht) opnieuw aan totdat de toonarm in evenwicht is.


Raak bij het verwijderen van de stylusbeschermer de stylus niet aan. Schade aan de stylus door verkeerd gebruik valt niet onder de garantie. Bij het balanceren van de toonarm is het belangrijk dat de stylus nooit contact maakt met het draaitafel plateau, de mat of de basis.

Stel het trackinggewicht in

1. Wanneer de Tone-arm (Toonarm) in evenwicht is, plaats u deze op de steun met behulp van de vastzetclip. Plaats de Stylus cover (Stylusbeschermer) voorzichtig terug.

2. Houd het contragewicht op zijn plaats en draai de Scale (Schaal) aan de voorkant van het counterweight (contragewicht) naar nul.

3. Een trackinggewicht van 2,0 gram wordt aanbevolen voor de meegeleverde cartridge. Het trackinggewicht mag niet hoger zijn dan 2,5 gram.
4. Draai het Counterweight (Contragewicht) en de Scale (Schaal) samen, zodat het contragewicht verder naar het draaipunt van de toonarm beweegt totdat de schaal 2,0 gram aangeeft.
5. Pas de Anti-skating (Anti-skating) controle aan zodat deze ook 2,0 gram aangeeft. Dit moet normaal gesproken overeenkomen met het gekozen trackinggewicht.


Opmerking: Een onjuist trackinggewicht kan een aanzienlijk effect hebben op de kwaliteit van de audio bij het afspelen van platen. Als het trackinggewicht te laag of te hoog is ingesteld, kan dit leiden tot overmatige slijtage van de stylus of schade aan het oppervlak van de plaat.

Bevestig het plateau en de mat

1. Pak het Platter (Plateau) uit. Plaats het Platter (Plateau) op de Spindle. (Spil)
2. Draai het plateau langzaam met de hand om er zeker van te zijn dat het vrij kan bewegen.
3. Plaats de Rubber mat (Rubberen mat) op het Platter. (Plateau)


Bevestig de stofkap

1. Plaats de twee Hinges (Scharnieren) op de Dust cover. (Stofkap)
2. Plaats het andere uiteinde van de Hinges (Scharnieren) in de twee Sockets (Contactdozen) aan de achterkant van de draaitafel basis.
3. Laat de Cover (Kap) op zijn plaats zakken over het plateau en de toonarm.


Bevestig de adapterhouder

1. Bevestig de 45 r.p.m. Adaptor holder (Adapterhouder) aan de achterkant van de draaitafel met behulp van een kruiskopschroevendraaier. Draai de schroeven niet te vast.
2. Plaats de 45 r.p.m. adapter in de houder om hem op te bergen.


STAP 2 - Aansluiten

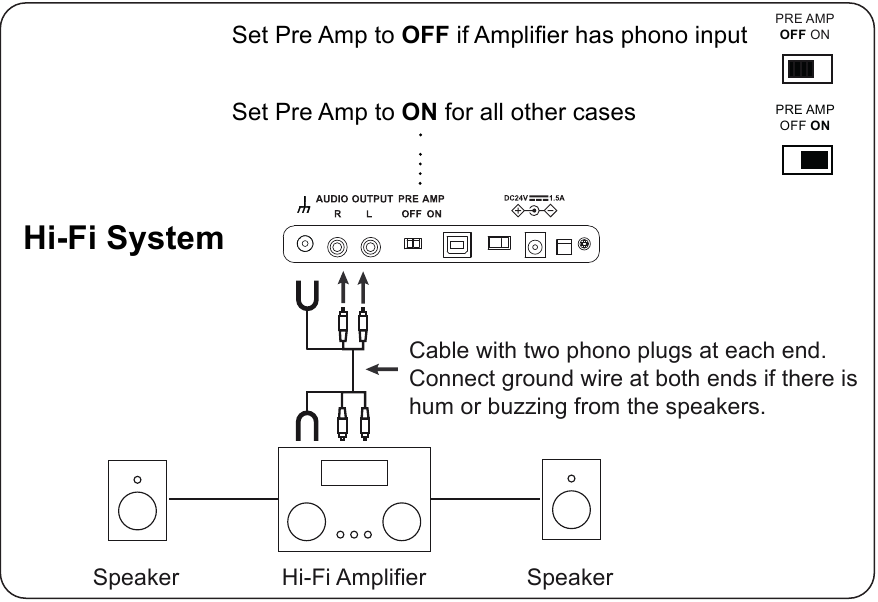

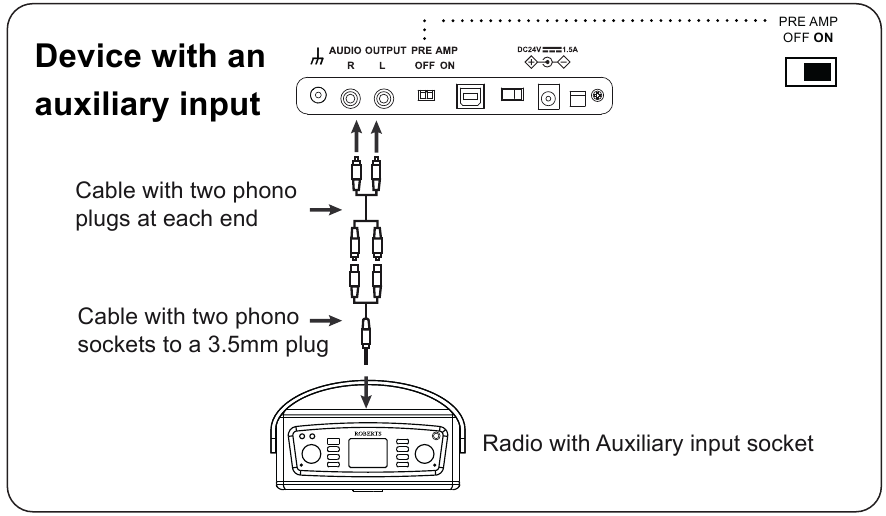

Audio aansluiting

Opmerking: Om muziek af te spelen, moet de draaitafel worden aangesloten op een apparaat dat versterking en een of meer luidsprekers biedt.

OF

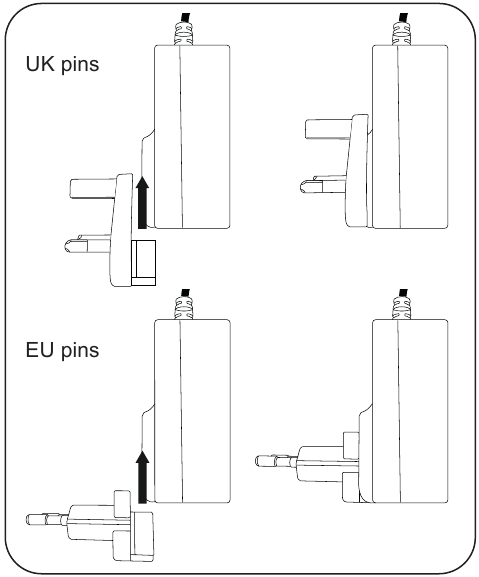

Netvoedingsadapter

1. Monteer de UK- of EU-pinnen op de Mains power adaptor (Netvoedingsadapter) die geschikt is voor de stopcontacten die op uw locatie zijn geïnstalleerd.
2. De AC-adapter moet worden losgekoppeld van het elektriciteitsnet en van de draaitafel wanneer deze niet in gebruik is.


Inschakelen

1. Steek de DC lead (DC-kabel) van de netvoedingsadapter in de DC input socket. (DC-ingang)
2. Steek de adaptor (adapter) in een geschikt stopcontact.
3. Schakel het stopcontact in en schakel vervolgens de Power On/Off (Aan/Uit) schakelaar On. (Aan)


STAP 3 - Een plaat afspelen

1. Zorg ervoor dat de plaat schoon en stofvrij is. Gebruik indien nodig een platenreiniger.
2. Plaats de plaat voorzichtig op het plateau en zet de Speed switch (Snelheidsschakelaar) op 33 of 45 r.p.m., afhankelijk van de plaat.

3. Verwijder de Stylus cover (Stylusbeschermer), maak de Tone-arm (Toonarm) los en zet de Cueing lever. (Cueing-hendel) omhoog

4. Plaats de Tone-arm (Toonarm) zo dat de stylus gecentreerd is boven het inloopgebied van de plaat. De plaat zou nu moeten draaien.

5. Laat de Cueing lever. (Cueing-hendel) zakken De toonarm zakt langzaam en de stylus zou dan in de groef moeten zakken aan het begin van de plaat, die dan begint te spelen.

6. U kunt de stofkap voorzichtig laten zakken terwijl de plaat wordt afgespeeld. Zorg ervoor dat de stofkap niet plotseling sluit om een plotselinge schok aan de toonarm en stylus te voorkomen.
7. U kunt naar de plaat luisteren via uw aangesloten apparatuur.

Opmerking: Gebruik altijd de cueing-hendel om de toonarm en stylus te laten zakken en op te tillen om het risico op schade aan de stylus of het oppervlak van de plaat te minimaliseren. Bij het afspelen van platen is het belangrijk ervoor te zorgen dat de stylus nooit contact maakt met het draaitafel plateau, de mat of de draaitafel basis. Schade aan de stylus door verkeerd gebruik valt niet onder de garantie.

8. Aan het einde van de plaat schakelt de draaitafel uit. Opmerking: De automatische uitschakelfunctie is afhankelijk van de plaatsing van de uitloopgroef aan het einde van de plaat en kan enkele seconden duren. Als de draaitafel voortijdig uitschakelt, moet u de Auto Stop switch to Off. (Automatische stop schakelaar op Uit) zetten

9. Zet de Cueing lever (Cueing-hendel) omhoog en breng de toonarm terug naar de steun. Het plateau kan tijdens deze stap kort draaien.

10. Vergrendel de tone-arm (toonarm) op zijn plaats met de vastzetclip.

11. Als u een tijdje geen plaat afspeelt, is het aan te raden om de stofkap te sluiten, de draaitafel uit te schakelen en de stroomtoevoer naar de draaitafel uit te schakelen.
12. Als u een plaat wilt stoppen voordat deze is afgelopen, gebruik dan de cueing-hendel om de stylus van de plaat te tillen voordat u de toonarm terugbrengt naar de steun.

Advies over elektromagnetische compatibiliteit

In het geval van een storing als gevolg van elektrostatische ontlading, transiënten in de netvoeding of korte onderbrekingen, verwijdert u de stroom gedurende 30 seconden en past u vervolgens de stroom opnieuw toe om de normale werking te hervatten.

Als het product wordt gebruikt in een omgeving met ESD-immuniteit / uitgestraalde immuniteit / geleide immuniteit storingen, kan het product defect raken. Het zal automatisch herstellen naar normaal wanneer de ESD-immuniteit / uitgestraalde immuniteit / geleide immuniteit storing is gestopt.

Specificaties

Het bedrijf behoudt zich het recht voor om de specificaties zonder kennisgeving te wijzigen

Gebruik voor het reinigen van de draaitafel een zachte, pluisvrije doek, idealiter gemaakt van natuurlijke vezels om een ophoping van statische elektriciteit te voorkomen die stof kan aantrekken. Gebruik GEEN poetsmiddel of reinigingsmiddelen op basis van oplosmiddelen. Om stof van de mat op het plateau te verwijderen, gebruikt u een licht vochtige, pluisvrije doek en verwijdert u eerst de mat indien nodig. Gebruik voor het reinigen van platen alleen een speciaal ontworpen platenreinigingsborstel met de plaat op het plateau.

Voor ondersteuning bij het gebruik van de opnamefunctie en voor algemene probleemoplossing kunt u onze website bezoeken op www.robertsradio.com
