Hager EG010 - Handleiding programmeerbare tijdschakelaar

Functie

Dit apparaat mag alleen worden geïnstalleerd door een gekwalificeerde elektricien volgens de geldende installatienormen in het land.

De EG010 is een programmeerbare tijdschakelaar voor de automatische regeling van elektrische belastingen. De klok bevat 5 voorgeprogrammeerde (door de gebruiker instelbare) tijdsperioden, gebaseerd op één, twee of drie schakelingen per dag.
De voorkant is verzegelbaar, waardoor onbevoegde toegang na voltooiing van de programmering wordt voorkomen.

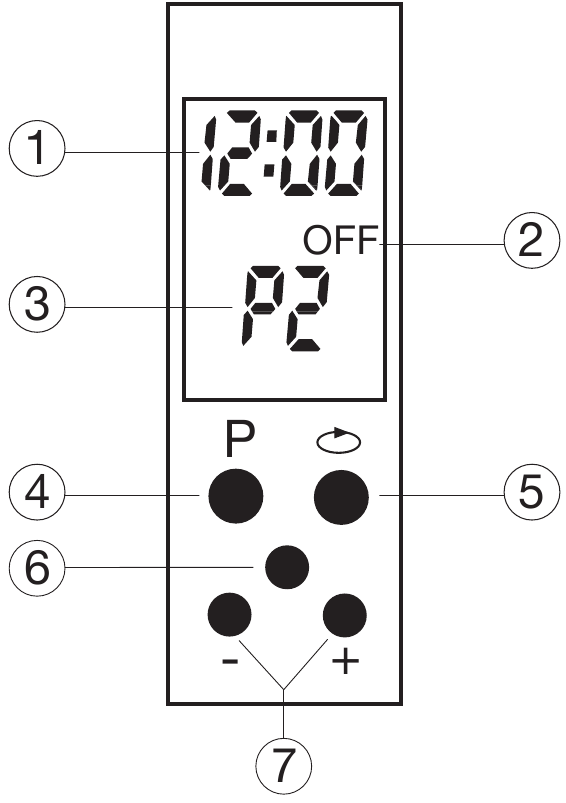

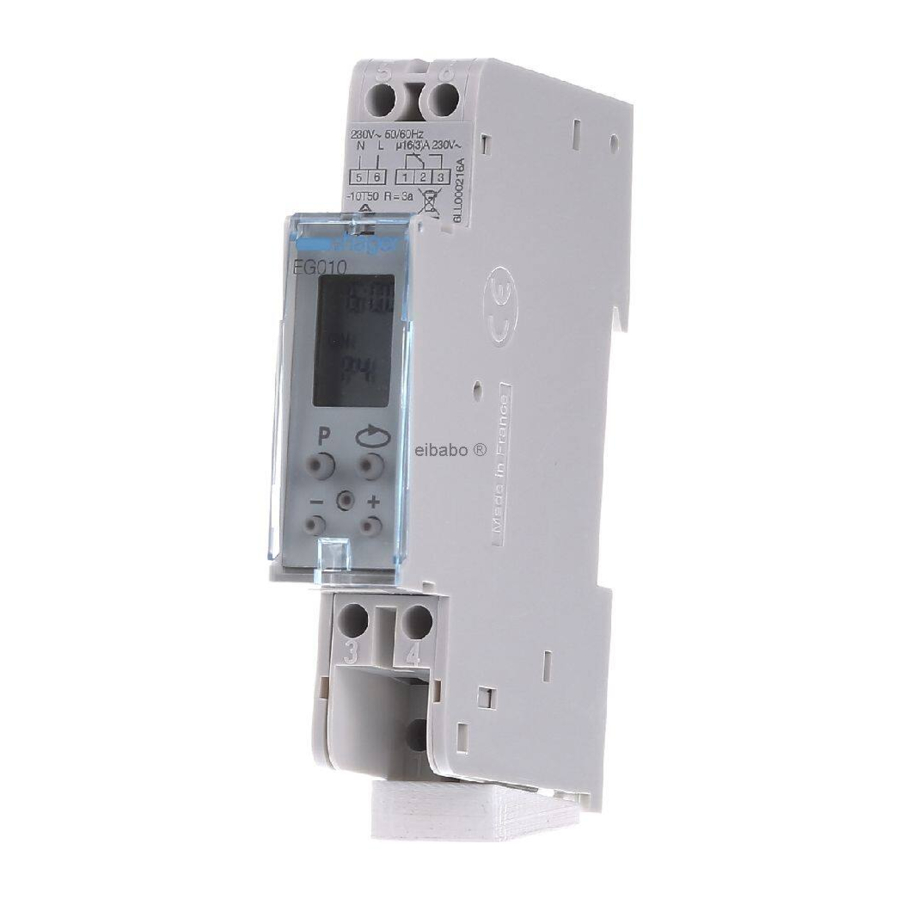

Presentatie

Display:

1. tijd
2. uitgangscontact (AAN of UIT)
3. programma geselecteerd

Knoppen:

4. "P" om het toe te passen programma te selecteren
5. om door de programmastappen te scrollen
6. "reset"
7. "+" en "-": instellingen wijzigen

Tijd instellen

Druk op de toets "+" of "-".
Een continue druk op deze toets scrollt omhoog of omlaag minuten en daarna uren.

Programmeren

1. selecteer een van de hieronder beschreven programma's.
2. wijzig de schakeltijd indien nodig.
3. het geselecteerde programma wordt dagelijks toegepast.

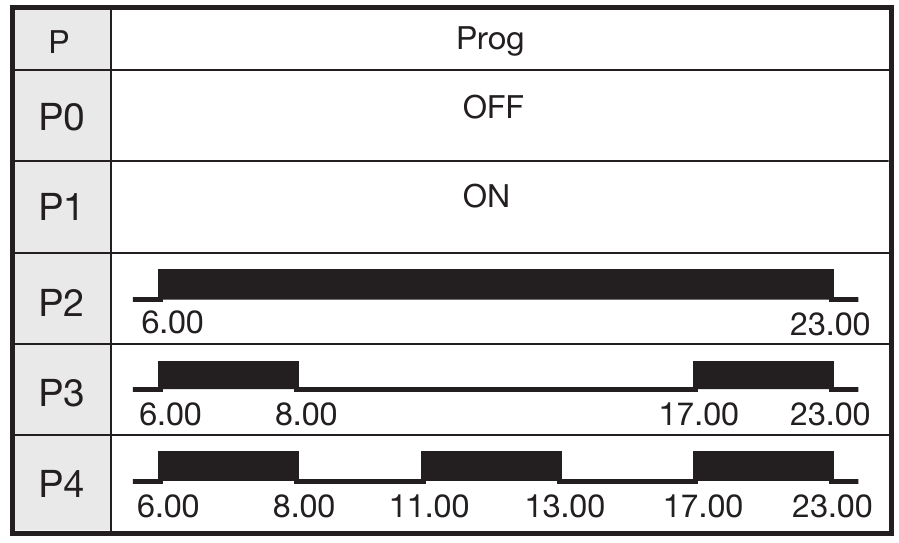

1 kanaals tijdschakelaar - dagelijkse cyclus

Bijvoorbeeld:
Bedien een elektrische apparaat met programma P3.

1. druk op de toets "P" (P)
   totdat «P3» wordt weergegeven.


2. als de voorgeprogrammeerde schakeltijd aan uw eisen voldoet, is de programmering voltooid.

Een programma wijzigen

1. selecteer met de toets "P" (P) het te wijzigen programma.
2. scroll door de programmastappen met de toets .
3. wijzig de schakeltijd met de toetsen "+" of "-".
4. druk op de toets , om de volgende programmastap weer te geven en deze indien nodig te wijzigen.
5. druk op "P" (P) om te bevestigen dat alle wijzigingen voltooid zijn en schakel terug naar de automatische modus.
6. een klein teken (*) verschijnt naast het programmanummer, om aan te geven dat het programma is gewijzigd.

Voorbeeld:
U hebt programma P3 geselecteerd, maar u wilt de elektrische apparatuur inschakelen om 16:45 uur in plaats van 17:00 uur.

1. druk op de toets "P" (P) om programma P3 te selecteren.


2. druk op
   totdat «17:00» wordt weergegeven.


3. druk op "-" totdat «16:45» wordt weergegeven.


4. druk op "P" (P) om te bevestigen en schakel terug naar de automatische modus.

De circuit AAN of UIT forceren
Druk op "P" (P) en selecteer P0 om het circuit UIT te schakelen. Druk op "P" (P) en selecteer P1 om het circuit AAN te schakelen. Om terug te schakelen naar de automatische modus, drukt u op de toets "P" (P) en selecteert u het eerder toegepaste programma (P2, P3 of P4).

Uw instellingen controleren
Druk herhaaldelijk op de toets , om de programmastappen weer te geven: schakeltijd en circuitstatus (AAN of UIT).
Om terug te schakelen naar de automatische modus drukt u op de toets "P" (P).

De tijdschakelaar resetten
Druk op de "reset"-knop. Hiermee worden alle wijzigingen die zijn aangebracht in de voorgeprogrammeerde instellingen, geannuleerd.

Technische specificaties

Elektrische eigenschappen

voedingsspanning	230V +10%/-15% 50/60Hz 240V~ +/-6% 50/60Hz
stroomverbruik	1 VA
output	1 wisselcontact µ 16A - 230V AC1 µ 3A - 230V cos φ = 0,6
beschermingsgraad	IP20
isolatieklasse	II
maximale bedrijfshoogte	2000m
nominale impulsspanning	4 kV
stroomopwaartse stroomonderbreker	16 A
spanning en stroom aangegeven voor de behoeften van EMC-emissietests	230Vv / 0,5 A
grootte	1 (17,5 mm)

Functionele eigenschappen

Milieu

Aansluiting tunnelklemmen

Onafhankelijk op paneel gemonteerd (DIN-rail) bedieningsapparaat

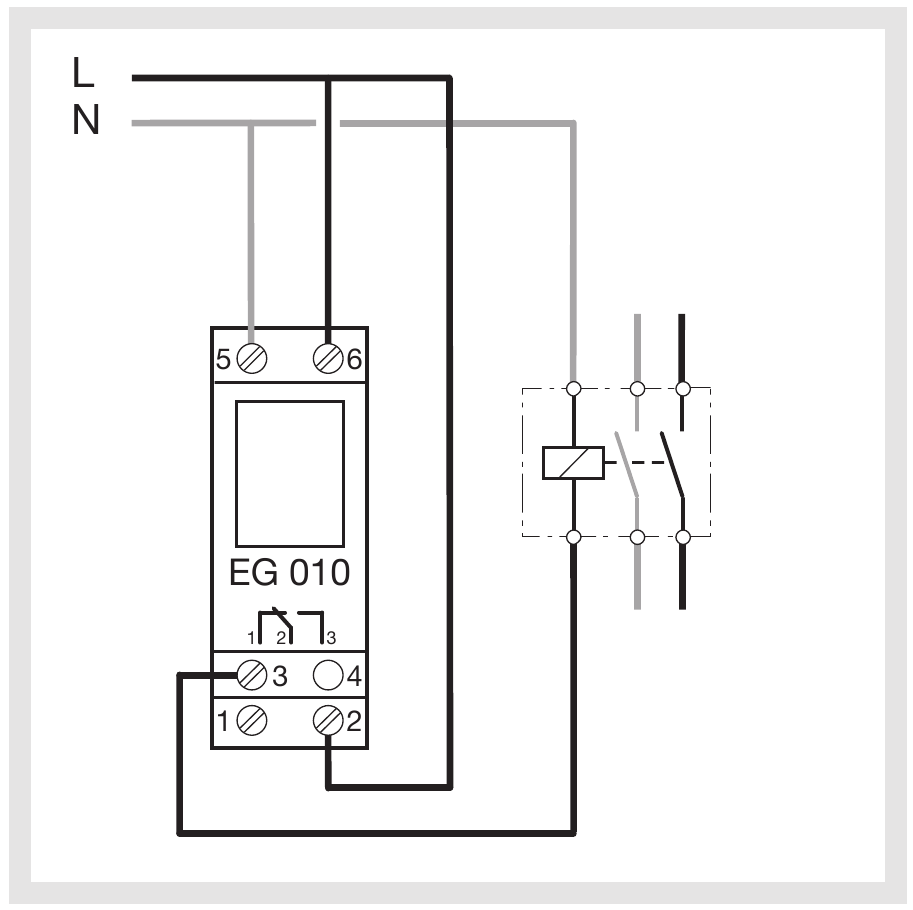

Elektrische aansluitingen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hager EG010 - Handleiding programmeerbare tijdschakelaar
