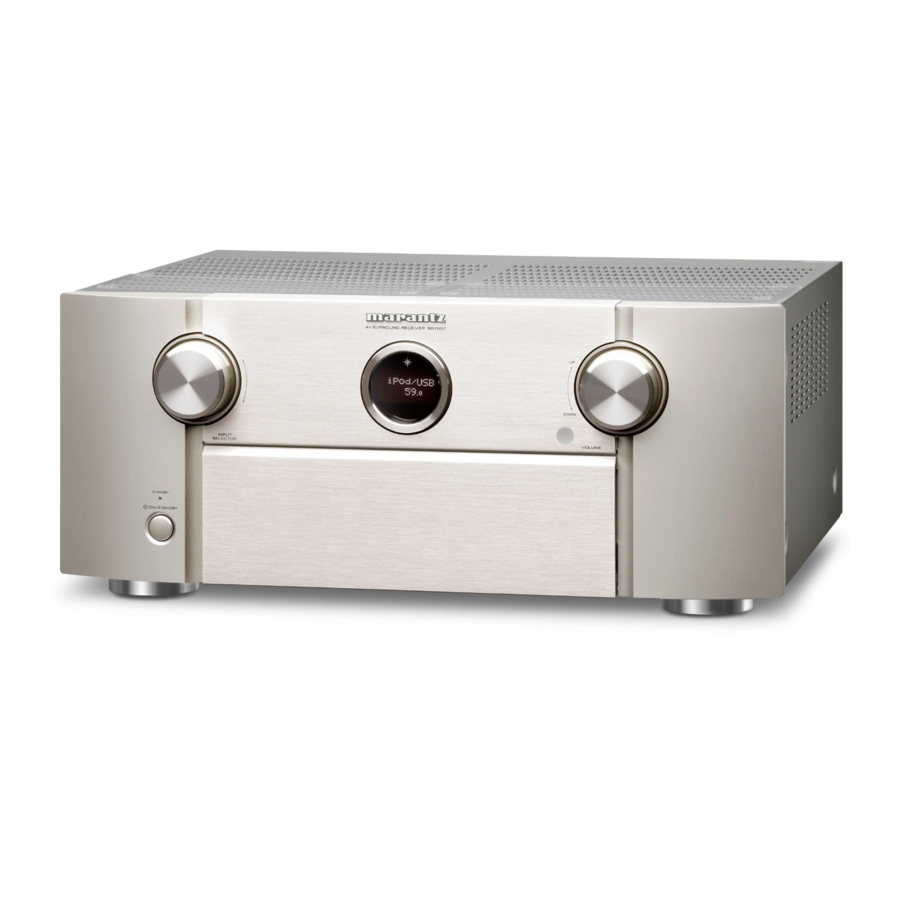

Marantz SR7007 - Geïntegreerde Netwerk AV Receiver Handleiding

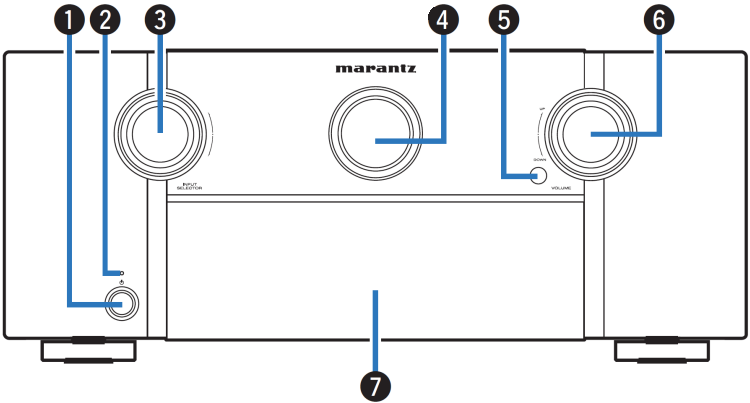

Voorpaneel

1. Power operation button (Aan/uit-knop) ( )
   Wordt gebruikt om de stroom van de MAIN ZONE (hoofdruimte waar dit apparaat zich bevindt) aan/uit te zetten (stand-by).
2. Power indicator (Stroomindicator)
   Deze licht op als volgt, afhankelijk van de stroomstatus:

• Off (Uit): Stroom aan
• Red (Rood): Normale stand-by
• Orange (Oranje):
• Wanneer "HDMI Pass Through" is ingesteld op "On" (Aan)
• Wanneer "HDMI Control" is ingesteld op "On" (Aan)
• Wanneer "IP Control" is ingesteld op "Always On" (Altijd aan)

3. INPUT SELECTOR knob (INPUT SELECTOR-knop)
   Hiermee selecteert u de ingangsbron.
4. Main display (Hoofddisplay)
   Hierop wordt verschillende informatie weergegeven.
5. Remote control sensor (Afstandsbedieningssensor)
   Deze ontvangt signalen van de afstandsbediening.
6. VOLUME knob (VOLUME-knop)
   Hiermee past u het volumeniveau aan.
7. Door (Klep)
   Wanneer u knoppen en/of connectoren achter de klep gebruikt, drukt u op de onderkant van de klep om deze te openen. Pas op dat u uw vingers niet beknelt bij het sluiten van de klep.

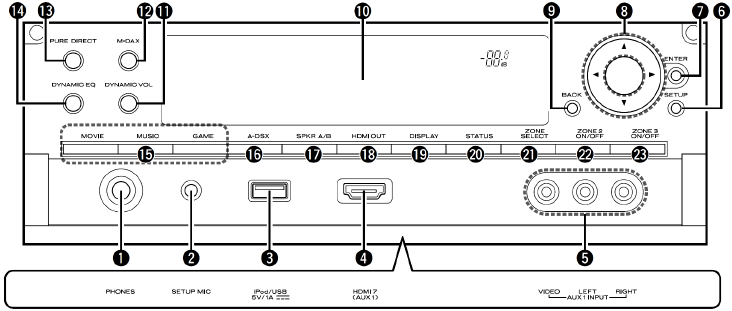

Met de klep open

1. Headphones jack (PHONES) (Koptelefoonaansluiting (PHONES))
   Wanneer de hoofdtelefoon op deze aansluiting is aangesloten, wordt er geen audio meer uitgevoerd via de aangesloten luidsprekers.
   NOTE (OPMERKING): Om gehoorbeschadiging te voorkomen, mag u het volume niet te hoog zetten wanneer u een hoofdtelefoon gebruikt.
2. SETUP MIC jack (SETUP MIC-aansluiting)
3. iPod/USB port (iPod/USB-poort)
4. HDMI7 (AUX1)
5. AUX1 INPUT connectors (AUX1 INPUT-connectoren)
6. SETUP button (SETUP-knop)
7. ENTER button (ENTER-knop)
8. Cursor buttons ( (Cursorknoppen) )
9. BACK button (TERUG-knop)
10. Sub display (Subdisplay)
11. Dynamic Volume button (DYNAMIC VOL) (Dynamic Volume-knop (DYNAMIC VOL))
12. M-DAX button/indicator (M-DAX-knop/-indicator)
13. PURE DIRECT button/indicator (PURE DIRECT-knop/-indicator)
14. DYNAMIC EQ button (DYNAMIC EQ-knop)
15. SOUND MODE buttons (SOUND MODE-knoppen)
    • MOVIE button (MOVIE-knop)
    • MUSIC button (MUSIC-knop)
    • GAME button (GAME-knop)
16. Audyssey DSX® button (A-DSX) (Audyssey DSX®-knop (A-DSX))
17. Speaker A/B switching button (SPKR A/B) (Luidspreker A/B-schakelknop (SPKR A/B))
18. HDMI OUT button (HDMI OUT-knop)
19. DISPLAY button (DISPLAY-knop)
20. STATUS button (STATUS-knop)
21. ZONE SELECT button (ZONE SELECT-knop)
22. ZONE2 ON/OFF button (ZONE2 AAN/UIT-knop)
23. ZONE3 ON/OFF button (ZONE3 AAN/UIT-knop)

Hoofddisplay

Main display (Hoofddisplay)
De naam van de ingangsbron, de geluidsmodus, de instellingswaarden en andere informatie worden hier weergegeven.

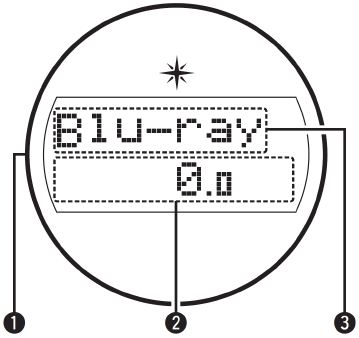

Standaard display

1. Light illumination (Lichtverlichting)
   Wanneer de stroom naar dit apparaat is ingeschakeld, licht het omliggende gebied blauw op. De instellingen kunnen worden gewijzigd, zodat het licht niet wordt ingeschakeld.
2. Master volume indicator (Mastervolume-indicator)
3. Input source indicator (Ingangsbronindicator)
   De momenteel geselecteerde naam van de ingangsbron wordt weergegeven. Als de naam van de ingangsbron is gewijzigd met behulp van "Source Rename" (Bron hernoemen) in het menu, wordt de naam van de ingangsbron na de wijziging weergegeven.

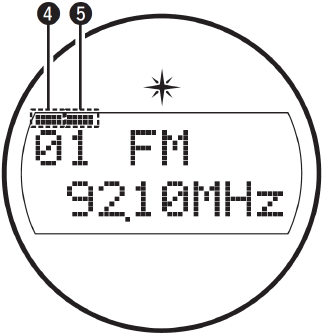

Tuner display

Deze lichten op in overeenstemming met de ontvangstomstandigheden wanneer de ingangsbron is ingesteld op "FM".

4. Licht op wanneer de uitzending correct is afgestemd.
5. In de FM-modus licht dit op bij het ontvangen van stereo-uitzendingen.

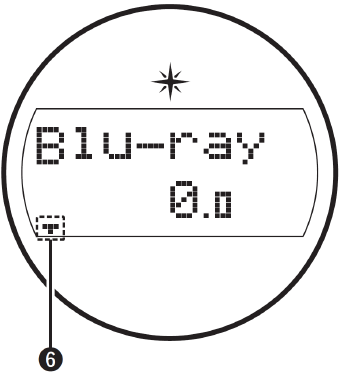

Sleeptimerindicator

6. Dit licht op wanneer de slaapmodus is geselecteerd.

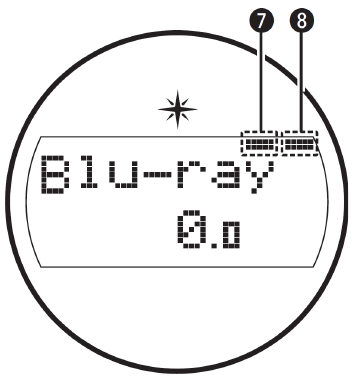

ZONE2/ZONE3 stroom aan display

7. Dit licht op wanneer de stroom van ZONE2 (aparte kamer) is ingeschakeld.
8. Dit licht op wanneer de stroom van ZONE3 (aparte kamer) is ingeschakeld.

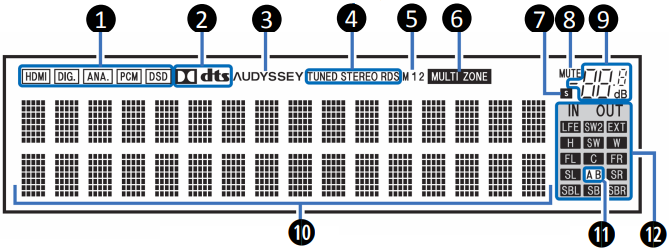

Subdisplay

1. Input signal indicators (Ingangssignaalindicatoren)
   De respectieve indicator licht op overeenkomstig het ingangssignaal.
2. Decoder indicators (Decoderindicatoren)
   Deze lichten op wanneer Dolby- of DTS-signalen worden ingevoerd of wanneer de Dolby- of DTS-decoder actief is.
3. Audyssey ® indicator (Audyssey ®-indicator)
   Deze licht op wanneer "MultEQ ® XT32", "Dynamic EQ" (Dynamische EQ), "Dynamic Volume" (Dynamisch volume), "Audyssey DSX ®" of "Audyssey LFC
4. Tuner reception mode indicators (Tunerontvangstmodusindicatoren)
   Deze lichten op in overeenstemming met de ontvangstomstandigheden wanneer de ingangsbron is ingesteld op "HD Radio".
   TUNED: (AFGESTEMD) Licht op wanneer de uitzending correct is afgestemd.
   STEREO: (STEREO) Licht op bij het ontvangen van FM-stereo-uitzendingen.
5. Monitor output indicator (Monitoruitgangindicator)
   Deze lichten op in overeenstemming met de HDMI-monitoruitganginstelling. Indien ingesteld op "Auto(Dual)", lichten de indicatoren op in overeenstemming met de verbindingsstatus.
6. MULTI ZONE indicator (MULTI ZONE-indicator)
   Deze licht op wanneer de stroom van ZONE2 of ZONE3 (aparte kamer) is ingeschakeld.
7. Sleep timer indicator (Sleeptimerindicator)
   Dit licht op wanneer de slaapmodus is geselecteerd.
8. MUTE indicator (MUTE-indicator)
   Dit knippert terwijl het geluid is gedempt. link,
9. Volume indicator (Volume-indicator)
10. Information display (Informatiedisplay)
    De naam van de ingangsbron, de geluidsmodus, de instellingswaarden en andere informatie worden hier weergegeven.
11. Front speaker indicator (Voorluidsprekerindicator)
    Dit licht op in overeenstemming met de instelling van de voorste A- en B-luidsprekers.
12. Input/output signal channel indicators (Ingangs-/uitgangssignaalkanaalindicatoren)
    Het kanaal voor ingangs-/uitgangssignalen wordt weergegeven in overeenstemming met de instelling die is geconfigureerd voor "Channel Indicators" (Kanaalindicatoren).

• Wanneer "Channel Indicators" (Kanaalindicatoren) is ingesteld op "Output" (Uitgang) (Standaard) Deze lichten op wanneer audiosignalen worden uitgevoerd via de luidsprekers.
• Wanneer "Channel Indicators" (Kanaalindicatoren) is ingesteld op "Input" (Ingang) Deze lichten op overeenkomstig de kanalen die de ingangssignalen bevatten.

Bij het afspelen van HD Audio-bronnen licht de EXT-indicator op wanneer een signaal van een extensiekanaal (een ander kanaal dan het voor-, midden-, surround-, surround back-, voor hoogte-, voor breedte- of LFE-kanaal) wordt ingevoerd.

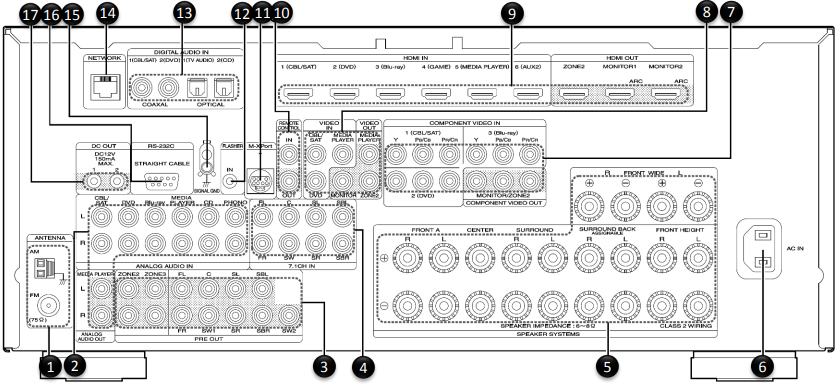

Achterpaneel

1. FM/AM antenna terminal (ANTENNA) (FM/AM-antenneaansluiting (ANTENNE))
2. Analog audio connectors
   (ANALOG AUDIO IN/ANALOG AUDIO OUT) (Analoge audio-connectoren (ANALOGE AUDIO IN/ANALOGE AUDIO UIT))
3. PRE OUT connectors (PRE OUT-connectoren)
4. 7.1ch input connectors (7.1CH IN) (7.1-kanaals ingangsconnectoren (7.1CH IN))
5. Speaker terminals (SPEAKER SYSTEMS) (Luidsprekeraansluitingen (LUIDSPREKERSYSTEMEN))
6. AC inlet (AC IN) (AC-ingang (AC IN))
7. Component video connectors
   (COMPONENT VIDEO IN/COMPONENT VIDEO OUT)(Componentvideo-connectoren (COMPONENTVIDEO IN/COMPONENTVIDEO UIT))
8. Video connectors (VIDEO IN/VIDEO OUT) (Videoconnectoren (VIDEO IN/VIDEO UIT))
9. HDMI connectors (HDMI-connectoren)
10. REMOTE CONTROL connectors(AFSTANDSBEDIENING-connectoren)
11. M-XPort connector (M-XPort-connector)
12. FLASHER IN jack(FLASHER IN-aansluiting)
    Wordt gebruikt bij het gebruik van een control BOX of andere dergelijke bedieningsapparaten om dit apparaat te bedienen.
13. Digital audio connectors
    (DIGITAL AUDIO IN) (Digitale audio-connectoren (DIGITALE AUDIO IN))
14. Network connector (NETWORK) (Netwerkconnector (NETWERK))
15. SIGNAL GND terminal (SIGNAL GND-aansluiting)
16. RS-232C connector (RS-232C-connector)
17. DC OUT jacks
    NOTE (DC UIT-aansluitingen OPMERKING)
    Raak de binnenste pinnen van de connectoren op het achterpaneel niet aan.
    Elektrostatische ontlading kan permanente schade aan het apparaat veroorzaken.

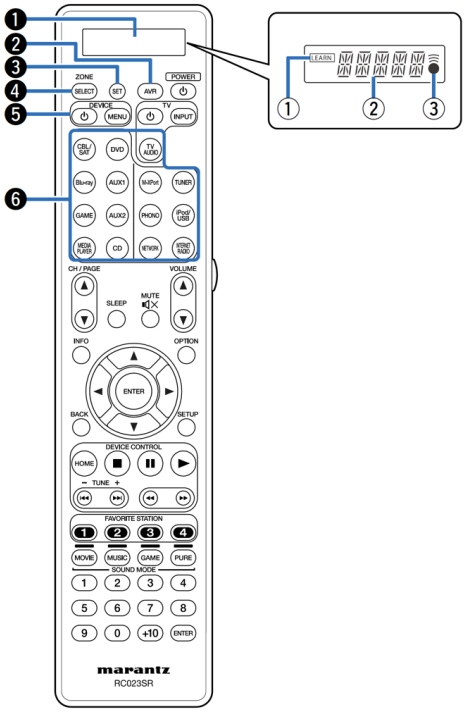

Afstandsbediening

1. Display
   1. LEARN indicator
      Deze licht op bij het instellen van de leerfunctie voor de afstandsbediening.
   2. Informatieweergave
   • Hierop wordt "AVR" weergegeven bij bediening van dit apparaat.
   • Hierop wordt de naam van de ingangsbron weergegeven bij bediening van een extern apparaat.
   • Hierop wordt "TV" weergegeven bij bediening van de TV.
   3. Indicator
      Deze licht op wanneer signalen worden verzonden vanaf de afstandsbediening.
2. AVR operation button (AVR-bedieningsknop)
   Wanneer vooraf ingestelde codes zijn geregistreerd in de afstandsbediening, druk op deze knop en bedien vervolgens het menu op het apparaat.
3. SET button (INSTEL-knop)
   Deze wordt gebruikt voor diverse instellingen op de afstandsbediening.

• "Operating external devices with the remote control unit" ("Externe apparaten bedienen met de afstandsbediening").
• "Operating learning function" ("De leerfunctie bedienen").
• "Setting the back light" ("De achtergrondverlichting instellen").
• "Specifying the zone used with the remote control unit" ("De zone specificeren die met de afstandsbediening wordt gebruikt").

4. ZONE SELECT button (ZONE SELECTIE-knop)
   Deze schakelt de zone (MAIN ZONE (Hoofdzone), ZONE2, ZONE3) die wordt bediend via de afstandsbediening.

• "Playback in ZONE2/ZONE3" ("Afspelen in ZONE2/ZONE3").
• "Menu operations" ("Menubediening")

5. Device operation buttons (DEVICE ON/OFF / DEVICE MENU) (Apparaatbedieningsknoppen (APPARAAT AAN/UIT / APPARAATMENU))
   Deze schakelen de stroom van externe apparaten aan/uit en roepen menu's op.
   Vooraf ingestelde codes moeten worden geregistreerd om deze knoppen te kunnen gebruiken.
6. Input source select buttons (Ingangsbron selectieknoppen)
   Deze selecteren de ingangsbron.

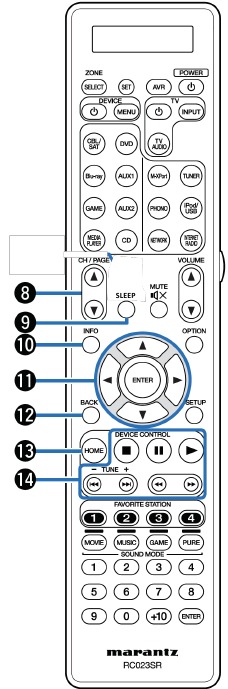

8. Channel/page search buttons (CH/PAGE ) (Kanaal/pagina zoekknoppen (CH/PAGE))
   Deze selecteren radiostations die zijn geregistreerd in presets of schakelen pagina's.
9. SLEEP button (Slaapknop)
   Hiermee stelt u de slaaptimer in.
10. Information button (INFO) (Informatieknop (INFO))
    Dit geeft de statusinformatie weer op het tv-scherm.
11. Cursor buttons ( ) (Cursorknoppen)
    Deze selecteren items.
12. BACK button (TERUG-knop)
    Dit keert terug naar het vorige scherm.
13. HOME button (HOME-knop)
    Dit brengt u naar het startscherm (Top screen) wanneer de ingangsbron Online Music of iPod/USB is.
14. Device control buttons (Apparaatbedieningsknoppen)
    Deze voeren afspeelgerelateerde bewerkingen uit.

• Skip buttons ( ) (Overslaan knoppen)
• Play button ( ) (Afspelen knop (Afspelen))
• Search buttons ( ) (Zoek knoppen)
• Pause button ( ) (Pauze knop (Pauze))
• Stop button ( ) (Stop knop (Stop))

Tuning up / Tuning down buttons (TUNE +, –) (Afstemmen omhoog / Afstemmen omlaag knoppen (TUNE +, –))
Deze selecteren FM-uitzending of AM-uitzending.

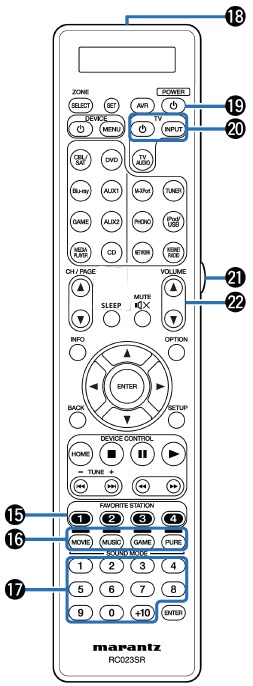

15. FAVORITE STATION buttons (1 – 4) (FAVORIETE ZENDER knoppen (1 – 4))
    Met een enkele druk hierop kunt u geregistreerde radiostations en inhoud oproepen
16. SOUND MODE buttons (GELUIDSMODUS knoppen)
    Deze selecteren de geluidsmodus.

• MOVIE button (FILM-knop)
• MUSIC button (MUZIEK-knop)
• GAME button (GAME-knop)
• PURE button (PURE-knop)

17. Number buttons (Nummerknoppen)
    Deze voeren nummers in het apparaat in.
18. Remote control signal transmitter (Signaalzender afstandsbediening)
    Dit verzendt signalen van de afstandsbediening.
19. POWER button (AAN/UIT-knop)
    Dit schakelt de stroom in/uit.
20. TV operation buttons (TV X / TV MENU / TV INPUT) (TV-bedieningsknoppen (TV AAN/UIT / TV MENU / TV INGANG))
    Deze schakelen de tv-stroom aan/uit, schakelen de tv-ingang en roepen menu's op.
    Vooraf ingestelde codes moeten worden geregistreerd om deze knoppen te kunnen gebruiken."
21. Light button (Lichtknop)
    Dit schakelt de achtergrondverlichting in voor ongeveer. 2 seconden.
22. VOLUME buttons ( ) (VOLUME knoppen)
    Deze passen het volumeniveau aan

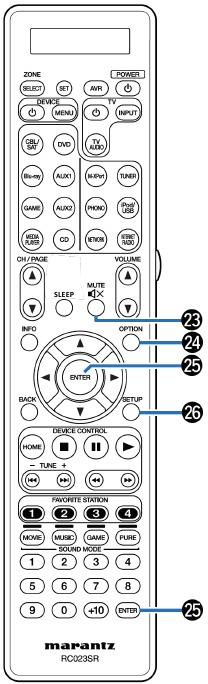

23. MUTE button. (Dempen knop.)
    Dit dempt de audio-uitvoer.
24. OPTION button (OPTIE-knop)
    Dit geeft het optiemenu weer op het tv-scherm.
25. ENTER button (ENTER-knop)
    Dit bepaalt de selectie.
26. SETUP button. (SETUP-knop.)
    Dit geeft het menu weer op het tv-scherm.

Resetten

Maak een back-up van de instellingen voordat u de microprocessor reset. De meeste instellingen worden teruggezet naar de fabrieksinstellingen na het uitvoeren van deze procedure. Dit betekent dat alle instellingen volledig verloren gaan als ze niet eerder zijn opgeslagen.

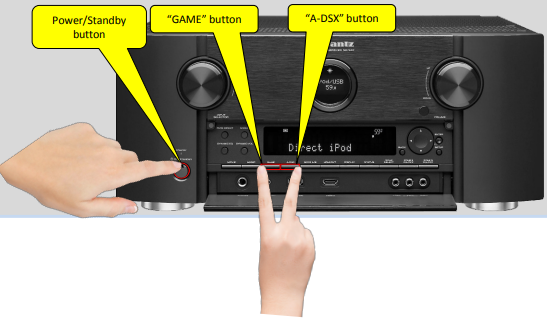

Resetprocedure:
Met de stroom uit, houdt u de "A-DSX"-knop, de "GAME"-knop en de "POWER"-knop tegelijkertijd op de AVR een paar seconden ingedrukt totdat "INITIALIZED" op het display van de AVR verschijnt.

Het resetten van de micro is een procedure die wordt gebruikt om de microprocessor opnieuw op te starten om de normale werking te herstellen wanneer deze tijdelijk vastloopt, blokkeert of zich onregelmatig gedraagt. Het resetten van de microprocessor wist alle opgeslagen instellingen die u eerder in het apparaat hebt geprogrammeerd. Problemen die de prestaties van de microprocessor kunnen beïnvloeden:

• Een schok van statische elektriciteit
• Stroompiek door een ingang

Voordat u de microprocessor reset;

• Controleer alle aansluitingen zorgvuldig
• Controleer op installatiefouten
• Maak een back-up van uw instellingen. U kunt ook uw voorkeursinstellingen noteren om het instellen van de AVR na het resetten te vergemakkelijken.

Opmerking: De Web (Browser) Control-functie kan worden gebruikt om een back-up van uw instellingen te maken door een configuratiebestand op uw harde schijf op te slaan. Voor deze functie raden we aan een van de volgende webbrowsers te gebruiken: Internet Explorer 10 en hoger, Mozilla Firefox 24 en hoger, Google Chrome 29 en hoger en Safari 5.x en hoger.

Opmerking: Als u een installateur uw systeem hebt laten installeren, neem dan eerst contact op met uw installateur om te kijken of hij uw systeem opnieuw kan resetten en instellen, aangezien er specifieke EQ-kalibraties (Audyssey) nodig kunnen zijn die de installateur moet uitvoeren.

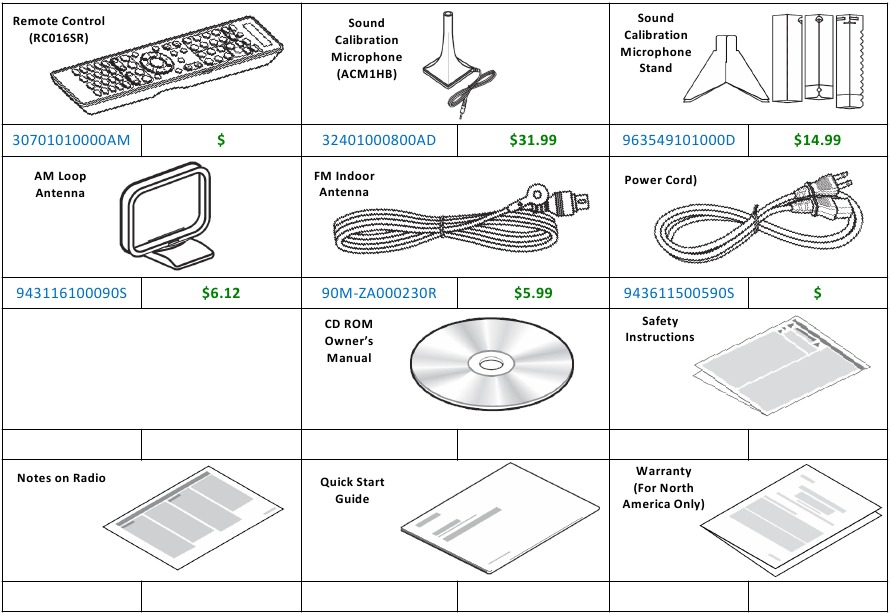

Accessoires

Specificaties
