CONTROLE VAN DE COMPONENTEN

Surround Speaker X 2 (Links / Rechts) / Stroomkabel X 2 (3903- 001117)

OPMERKINGEN

• Voor meer informatie over de stroomvoorziening en het stroomverbruik verwijzen wij u naar het label dat op het product is bevestigd. (Label: Achterkant van de hoofdeenheid)
• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

DE SWA-9500S AANSLUITEN OP EEN SOUNDBAR

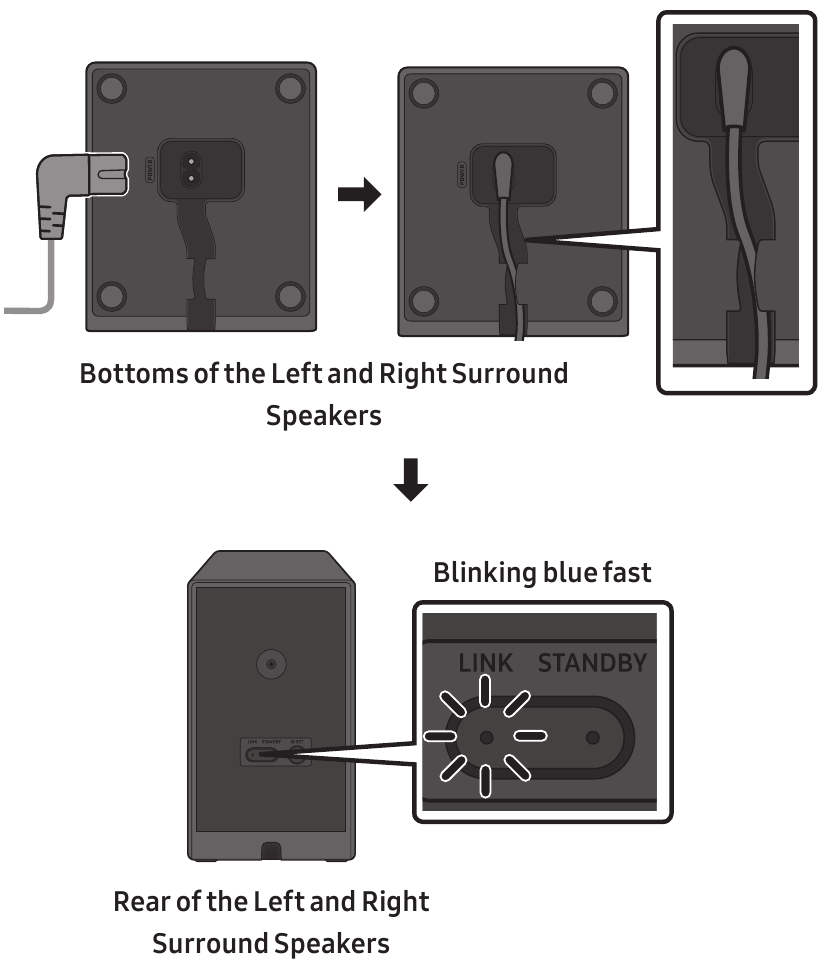

1. Controleer de stand-by status nadat u de stekker in een stopcontact hebt gestoken

Steek de stekker van de surround speakers in een stopcontact en in de surround speakers om de surround speakers in te schakelen.

De LINK LED-indicator (blauwe LED) op de surround speakers knippert. Als de LED niet knippert, raadpleegt u stap 5.

2. Schakel de Soundbar uit

Schakel de Soundbar uit met de afstandsbediening van de Soundbar of door op de (Power) (Aan/uit) knop op de Soundbar-hoofdeenheid te drukken.

• De afbeelding van de Soundbar kan afwijken van uw Soundbar, afhankelijk van het model.

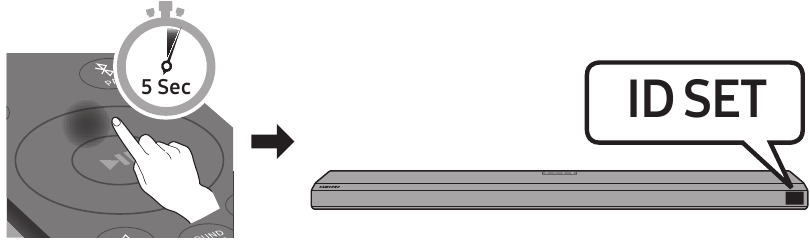

3. Configureer "ID SET" met de afstandsbediening van de Soundbar

Houd de Up (Omhoog) knop op de Soundbar-afstandsbediening 5 seconden ingedrukt.

• Het bericht ID SET (ID instellen) verschijnt kort op het display van de Soundbar-hoofdeenheid en verdwijnt vervolgens.
• Na het ID SET (ID instellen) proces wordt de Soundbar automatisch ingeschakeld.

• De afbeelding van de Soundbar kan afwijken van uw Soundbar, afhankelijk van het model.

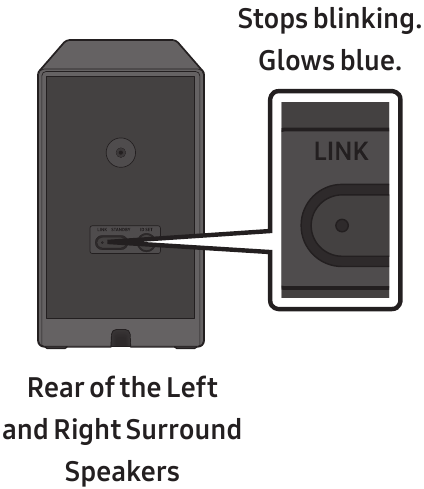

4. Controleer of de LINK LED blauw is (verbinding voltooid)

De LINK LED-indicator stopt met knipperen en brandt blauw wanneer er een verbinding tot stand is gebracht tussen de Soundbar en de surround speakers.

5. Als de SWA-9500S geen verbinding maakt, neem dan de nodige stappen volgens de status van de LED-indicator

LINK (Blauw) Aan: Succesvol verbonden (normale werking).

LINK (Blauw) Knipperend: Verbinding herstellen.

• Controleer of de stroomkabel die is aangesloten op de Soundbar-hoofdeenheid correct is aangesloten of wacht ongeveer 5 minuten.
• Herhaal stap 2 tot en met 4.

STANDBY (Rood) Aan:
Stand-by (met de Soundbar-hoofdeenheid uitgeschakeld).

• Controleer of de stroomkabel die is aangesloten op de Soundbar-hoofdeenheid correct is aangesloten.

Verbinding mislukt.

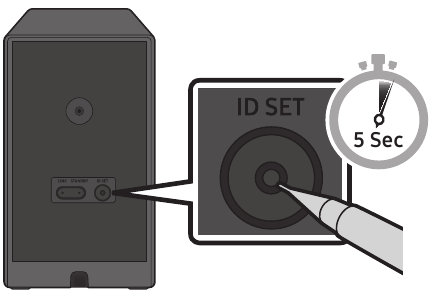

1. Druk met een penpunt 5~6 seconden op de ID SET (ID instellen) knop aan de achterkant van de surround speakers totdat de LINK LED-indicator (blauw) knippert.

2. Herhaal stap 2 tot en met 4.

Rood en blauw knipperend: Storing

• Zie de contactgegevens voor het Samsung Service Center in deze handleiding.

De surround speakers aan een muur installeren (optioneel)

U kunt muurbeugels apart kopen om de surround speakers aan een muur te installeren.

Muurbeugels worden niet verkocht door Samsung Electronics.

Opmerkingen voor het aan de muur bevestigen van de surround speakers

• Surround speaker muurbeugels moeten meer dan 8,0 kg kunnen dragen.
• Gatgrootte: 1/4 - 20 UNC schroefdraad

Achterkant van de linker en rechter surround speakers

• Standaardschroef: 6,3 mm (0,3 inch) ,
  1,3 mm (0,1 inch) Pitch
• Lengte: 18,0 mm (0,7 inch) lang
• Hoeveelheid: Links 1 EA / Rechts 1 EA

• Controleer de sterkte van de muur voordat u de muurbeugels installeert. Als de sterkte onvoldoende is, zorg er dan voor dat u de muur versterkt voordat u de muurbeugels en de speakers aan de muur installeert.
• Samsung Electronics is niet aansprakelijk voor schade aan het product als gevolg van een onjuiste installatie van het product.
• Zorg ervoor dat u de speakers niet zijwaarts of ondersteboven installeert.

COMPATIBELE MODELLEN

Compatibel met geselecteerde Samsung Soundbars. Bezoek de Soundbar productpagina op www.samsung.com/support voor meer informatie.

De lijst met compatibele modellen kan zonder voorafgaande kennisgeving worden gewijzigd.

OPEN SOURCE LICENTIE KENNISGEVING

Voor vragen en verzoeken met betrekking tot open source, kunt u contact opnemen met Samsung Open Source (http://opensource.samsung.com)

SPECIFICATIES EN GIDS

Specificaties

OPMERKINGEN

• Samsung Electronics Co., Ltd behoudt zich het recht voor om de specificaties zonder kennisgeving te wijzigen.
• Gewicht en afmetingen zijn bij benadering
