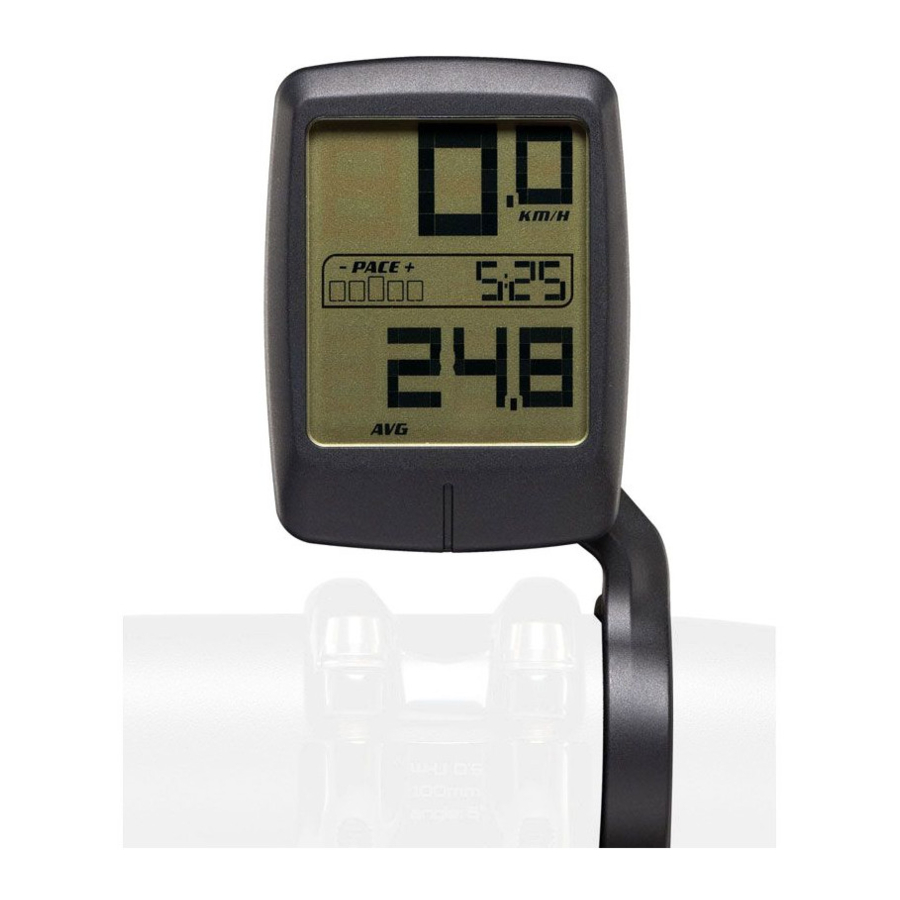

Specialized SPEEDZONE II - Handleiding fietscomputer

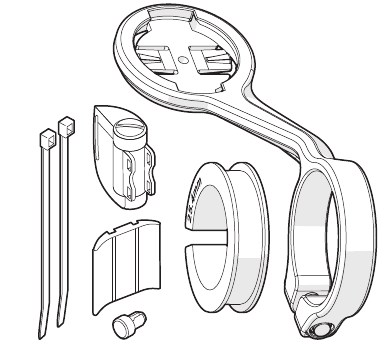

INSTALLATIE

• Verwijder de onderdelen van de kant van het stuur die bedoeld is voor de installatie van de displayhouder.

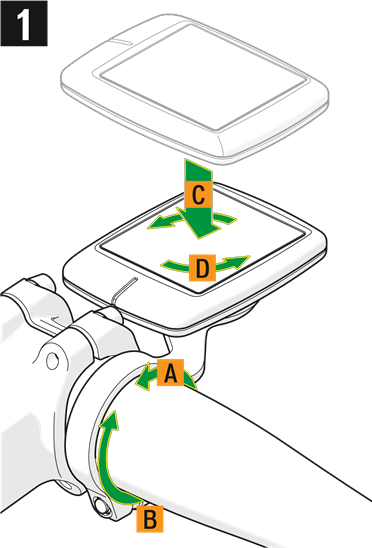

• Afb. 1: Installeer de displayhouder en draai hem in positie A.
• Draai aan totdat de houder niet gemakkelijk wegglijdt B. Draai niet te strak aan. Aanbevolen aanhaalmoment is 4,4 in-lbf / 0,5 N.
• Om het display te installeren, plaatst u het zijwaarts C en draait u het vervolgens 90° D.


BATTERIJ VERVANGEN

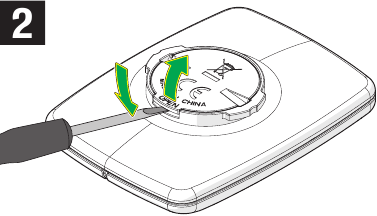

• Afb. 2: Gebruik een zeer kleine schroevendraaier met platte kop om de rand van de batterijkap omhoog te wippen en til de batterij voorzichtig uit de kap.

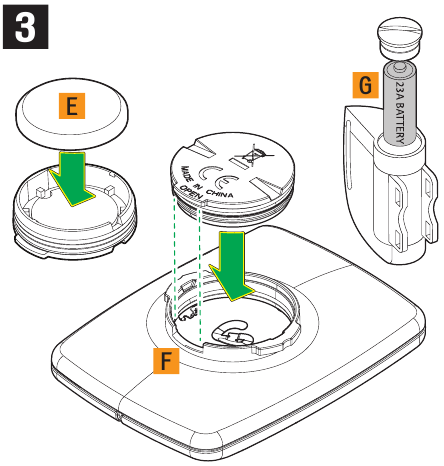

• Afb. 3: Vervang de batterij van de display-eenheid door een nieuwe CR 2032-knoopcelbatterij, plaats de nieuwe batterij in de kap met de tekst naar binnen gericht E. Zorg ervoor dat de afdichting niet beschadigd is en druk de kap terug, zorg ervoor dat het lipje van het deksel eerst is uitgelijnd met de uitsparing op het display F.


• Wanneer de batterij wordt vervangen, wordt alle informatie die op het display is opgeslagen (kilometerteller, timer) gewist. Noteer indien gewenst de informatie voordat u de batterij vervangt.
• Afb. 3: De sensor gebruikt een 23A-batterij G. Om toegang te krijgen tot de batterij, draait u de dop met behulp van een munt of een schroevendraaier met platte kop.

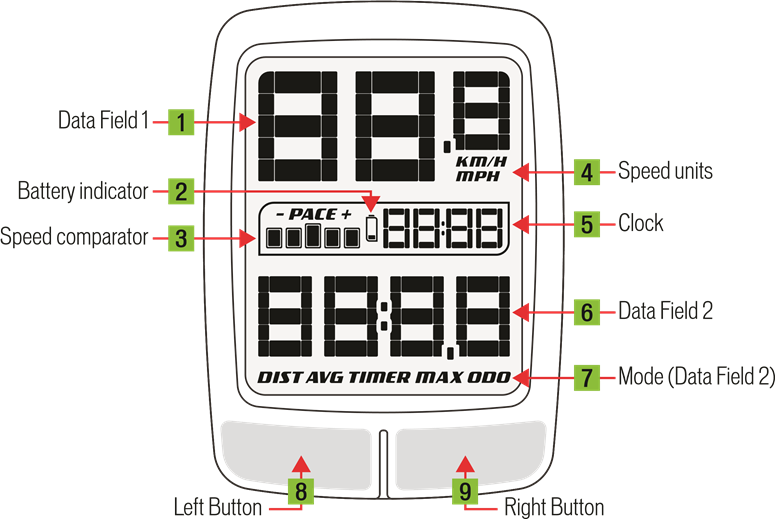

DISPLAYFUNCTIES

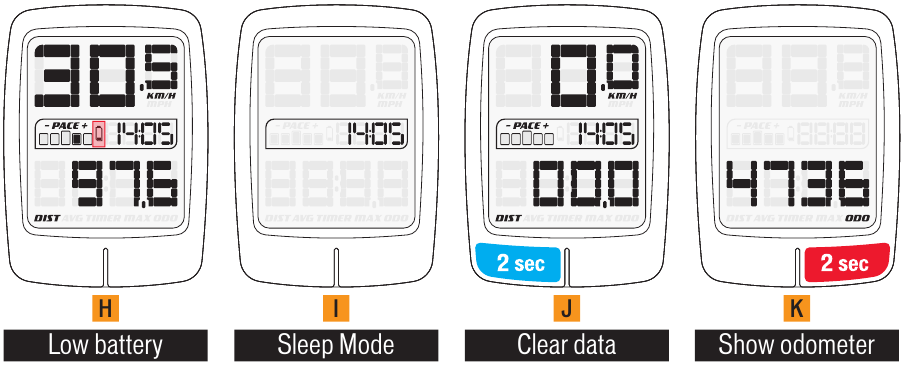

HOOFDSCHERMEN

8. Batterijpictogram gaat aan (knoopcelbatterij bijna leeg).
9. Geen signaal of sleutel gedurende 30 min.
10. Functiegegevens wissen (houd de linkerknop 2 seconden ingedrukt).
11. Kilometertellergegevens weergeven (houd de rechterknop 2 seconden ingedrukt).

Ontwaken uit verzendmodus: Nadat u het display uit de verpakking hebt gehaald, houdt u de linker- en rechterknop twee (2) seconden ingedrukt om het display voor de eerste keer te activeren.

LEGENDA

	Modus / waarde wijzigen	Druk kort op de linkerknop
	Modus / waarde wijzigen	Druk kort op de rechterknop
	Functiegegevens resetten	Houd de linkerknop twee (2) seconden ingedrukt
	Kilometerteller weergeven	Houd de rechterknop twee (2) seconden ingedrukt
	Kilometerteller instellen	Houd de rechterknop vier (4) seconden ingedrukt
	Systeeminstelling	Houd de linker- en rechterknop vier (4) seconden ingedrukt
	Instelscherm wijzigen	Druk kort op de linker- en rechterknop
	Snel omlaag scrollen (instelmodi)	Houd de linkerknop langer dan 1 seconde ingedrukt
	Snel omhoog scrollen (instelmodi)	Houd de rechterknop langer dan 1 seconde ingedrukt

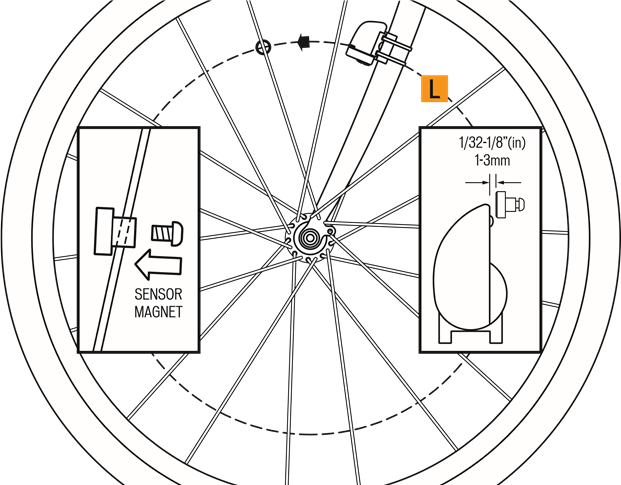

INSTALLATIE SNELHEIDSSENSOR

12. Pas de positie van de magneet aan zodat de magneet is uitgelijnd met de lijn aan de onderkant van de rand van de sensor.
    Plaats met 1/32 - 1/8 inch (1-3 mm) afstand. Draai de magneet NIET te strak aan.

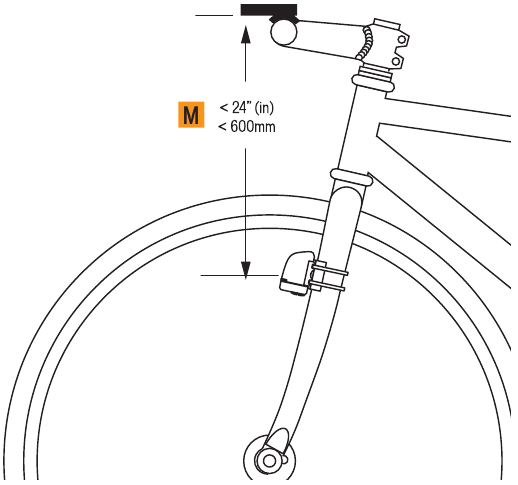

13. De sensor moet worden gemonteerd met de batterijkap naar de grond gericht, met niet meer dan 24" (in) / 600 mm afstand tussen de sensor en het stuur.

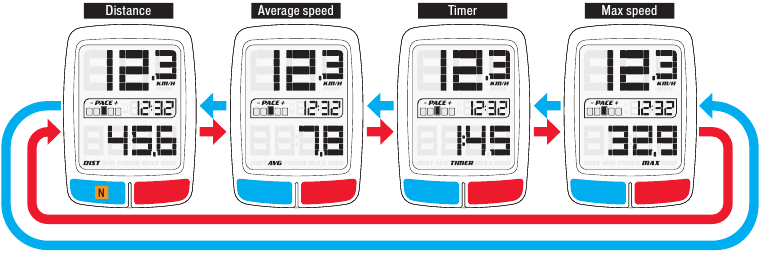

STANDAARD PAGINA-INSTELLINGEN/NAVIGATIE

• Er zijn 4 vooraf ingestelde pagina's, die elk een andere combinatie van informatie weergeven.
• De pagina's kunnen worden genavigeerd met de linker- / rechterknoppen.

14. Om de gegevens Afstand, Gemiddelde snelheid, Timer en Maximale snelheid te wissen, houdt u de linkerknop twee (2) seconden ingedrukt.

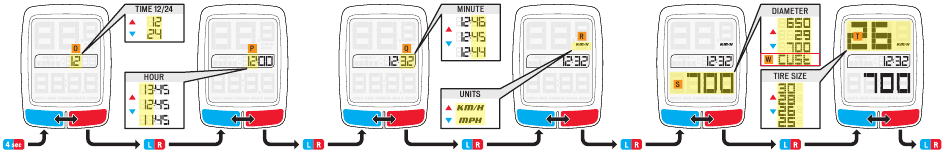

SYSTEEMINSTELLING

• Kies de gewenste tijd O (12 of 24 uur), uur P en minuut Q.
• Stel de eenheden R in (km/u of mph).
• Stel de wiel- S en bandenmaat T in (vooraf ingesteld of aangepast).

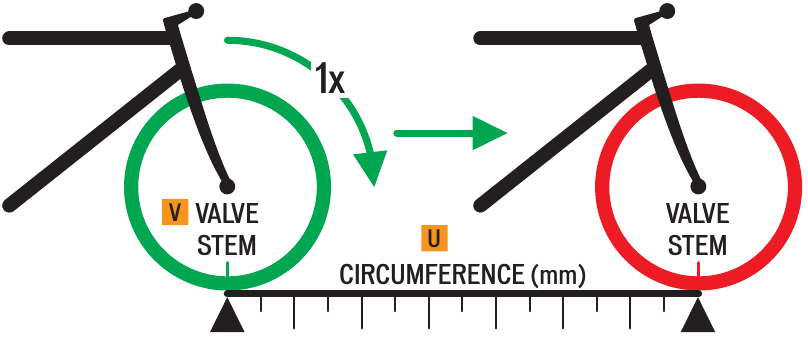

• Als uw wiel-/bandenmaat niet wordt vermeld of als u de hoogste nauwkeurigheid wilt garanderen, meet u de wielomtrek U (één volledige rotatie van een wiel, met behulp van de ventielsteel V als markering).


ALGEMENE INFO

REINIGING / ONDERHOUD:

• Stel het display niet gedurende langere tijd bloot aan intense hitte of zonlicht. Dit kan het display en/of de batterij beschadigen.
• Gebruik alleen een vochtige of droge zachte doek om het display schoon te maken. Gebruik geen agressieve schoonmaakmiddelen.
• Demonteer of laat het display niet vallen.
• Zorg ervoor dat het display en de houder stevig op het stuur zijn geïnstalleerd voordat u gaat rijden.

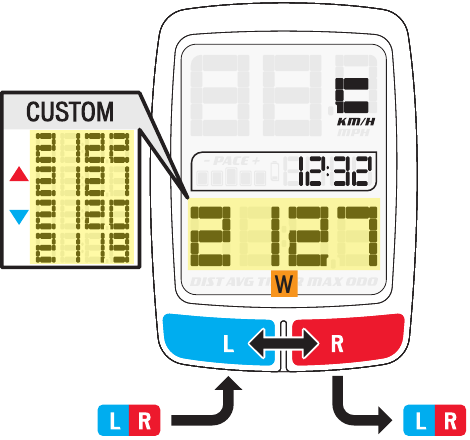

SYSTEEMINSTELLING (aangepaste bandenmaat)

• Bij het selecteren van de aangepaste (CUST) W optie in de wieldiameteropties, zal Data Field 2 knipperen. Voer de bandenomtrek in millimeters in. Om snel te scrollen, houdt u de linkerknop ingedrukt om omlaag te scrollen of de rechterknop om omhoog te scrollen.


ISED Canada Statement: Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada.
De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen storing veroorzaken, en
2. dit apparaat moet alle storing accepteren, inclusief storing die een ongewenste werking van het apparaat kan veroorzaken.

CAN ICES-3(B)/NMB-3(B).
Het apparaat voldoet aan de uitzondering van de routine-evaluatielimieten in sectie 2.5 van RSS 102 en voldoet aan RSS-102 RF-blootstelling, gebruikers kunnen Canadese informatie verkrijgen over RF-blootstelling en naleving.
Deze zender mag niet samen met een andere antenne of zender worden geplaatst of gebruikt. Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 millimeter tussen de radiator en uw lichaam.

FUNCTIE-OPTIES / SPECIFICATIES

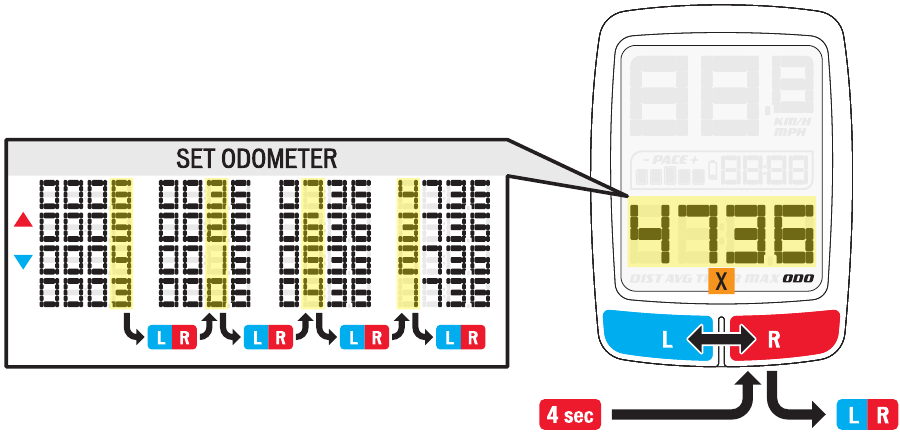

KILOMETERTELER INSTELLEN

• Na het vervangen van de batterij kan de kilometerteller handmatig worden ingesteld X, los van de systeeminstelling.
• Houd de rechterknop vier (4) seconden ingedrukt, stel het eerste cijfer in en druk vervolgens tegelijkertijd op de linker- en rechterknop om naar het volgende cijfer te gaan en dit in te stellen. Herhaal dit voor alle vier de cijfers totdat de kilometerteller is ingesteld.
