Tristar AT-5461 - Draagbare airconditioner - handleiding

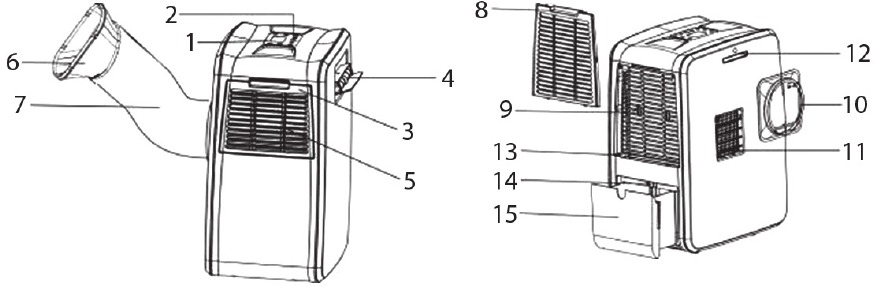

ONDERDELENBESCHRIJVING

1. Bedieningspaneel
2. Afstandsbediening ontvanger
3. Filter van EVA
4. Koelluchtuitlaat
5. Koelluchtinlaat
6. Verbindingsbuis
7. Afvoerslang
8. Filter van COND
9. Inlaat warme lucht
10. Verbindingsstuk uitlaat warme lucht
11. Uitlaat warme lucht
12. Locatie afstandsbediening
13. Vulopening
14. Afvoergat
15. Waterreservoir

VÓÓR HET EERSTE GEBRUIK

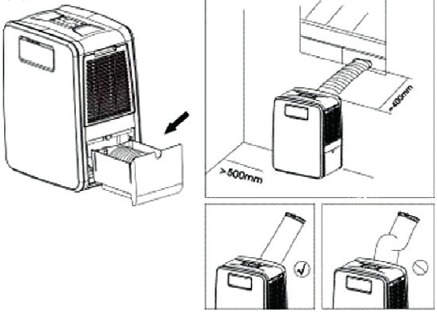

• Trek het waterreservoir eruit en haal de afvoerslang eruit.
• Installeer de afvoerslang op het apparaat voordat u het apparaat gebruikt.
• Verleng de afvoerslang tot een lengte van niet meer dan 400 mm. De afvoerslang moet parallel worden gehouden en mag niet omhoog of omlaag worden gebogen.
• Er moet een afstand van minimaal 500 mm worden aangehouden tussen de filterzijde van het apparaat en de muur of andere obstakels.

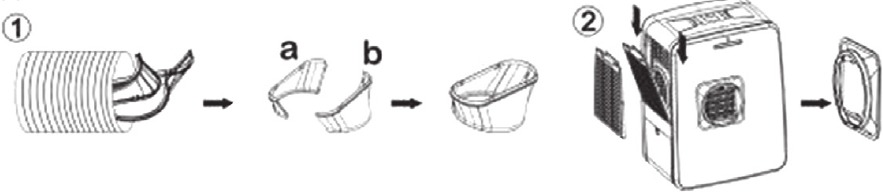

• Haal de verbindingsbuis uit de uitlaatpijp en bevestig deel A en deel B aan elkaar.
• Druk de rechterkant van het filter naar beneden en verwijder het verbindingsstuk van de uitlaat warme lucht.

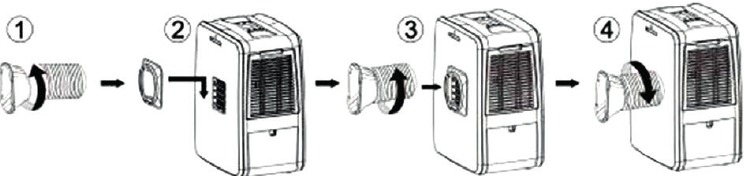

• Draai de verbindingsbuis tegen de klok in en bevestig deze aan de uitlaatpijp.
• Plaats de pijpverbinding op het apparaat in de richting van de pijl.
• Draai de uitlaatpijp tegen de klok in en bevestig deze aan het apparaat.
• Draai de uitlaatpijp met de klok mee om deze te verwijderen.

GEBRUIK

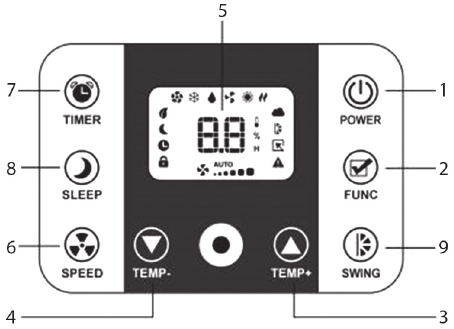

Bedieningspaneel

1. Aan/uit-knop
   Druk hierop om het apparaat in of uit te schakelen
2. Functie
   Druk op deze knop om te kiezen voor ontvochtigen, koelen, bevochtigen, luchttoevoer of luchtreiniging.
3. Temperatuurregelingstoets (+)
   • Tijdens de koelfunctie: Deze knop verhoogt de vooraf ingestelde temperatuur met 1°C per keer drukken.
   • Tijdens de ontvochtigings- en bevochtigingsfunctie: Deze knop verhoogt de vooraf ingestelde vochtigheid met 5% per keer drukken.
4. Temperatuurregelingstoets (-)
   • Tijdens de koelfunctie: Deze knop verlaagt de vooraf ingestelde temperatuur met 1°C per keer drukken.
   • Tijdens de ontvochtigings- en bevochtigingsfunctie: Deze knop verlaagt de vooraf ingestelde vochtigheid met 5% per keer drukken.

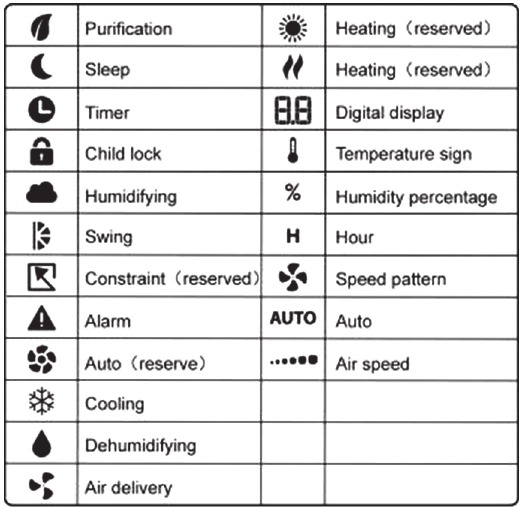

5. Display


6. Ventilatorsnelheid
   Druk hierop om de ventilatorsnelheid te selecteren: laag of hoog. Tijdens de koelfunctie kunt u "auto" selecteren, het apparaat selecteert de ventilatorsnelheid op basis van het verschil tussen de ingestelde temperatuur en de omgevingstemperatuur.
7. Programmeerbare timer
   • Druk op de timer in de stand-bymodus om de "inschakeltijd" in te stellen, elke keer dat u op de timerknop drukt, wordt de tijd met één uur verhoogd.
   • Druk op de timer in de werkmodus om de "uitschakeltijd" in te stellen, elke keer dat u op de timerknop drukt, wordt de tijd met één uur verhoogd.
8. Slaapregelfunctie
   Druk in de koelmodus op de slaapknop om de temperatuur in te stellen. Deze stijgt 1°C na één uur en maximaal 2°C na twee uur. Druk nogmaals op de SLEEP-knop om de instelling te annuleren.
9. Zwenken
   Druk op deze knop en de luchtuitlaat zal oscilleren, deze stopt wanneer deze knop opnieuw wordt ingedrukt. De uitlaat sluit automatisch wanneer het apparaat stopt met werken.

Functies

1. Ontvochtigen
   Wanneer de omgevingsvochtigheid 2% lager is dan de ingestelde vochtigheid, stopt de compressor automatisch en begint weer te werken totdat de omgevingsvochtigheid 2% hoger is dan de ingestelde vochtigheid met 2%.
2. Bevochtigen
   • Het apparaat stopt automatisch na vier uur in deze modus. Doe wat water (ongeveer 0,8 l) in de vulopening en zet het weer aan.
   • Het apparaat stopt met bevochtigen als de omgevingsvochtigheid gelijk is aan de vooraf ingestelde vochtigheid.
   • Merk op dat de ventilatormotor en de watermotor werken, maar de compressor niet.
3. Luchtreiniging
   Wanneer deze functie is geselecteerd, gaat het indicatielampje voor luchtreiniging branden en werkt alleen de ventilatormotor, de lucht wordt in het apparaat gefilterd.
4. Koelen
   In de koelfunctie kunt u de gewenste temperatuur instellen met behulp van de + en – knop.

OPMERKING

• Dit apparaat kan de condensatie verdampen en automatisch via de afvoerslang afvoeren.

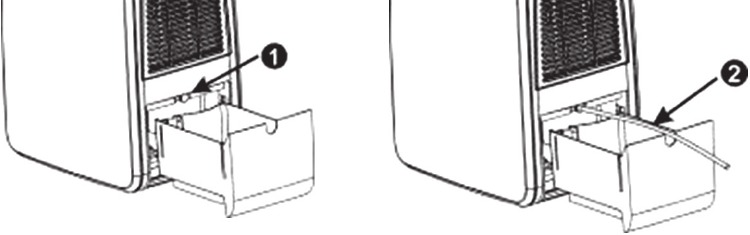

• Wanneer het apparaat in de koelfunctie staat, hoeft de afvoerpijp niet te worden geïnstalleerd. Zorg ervoor dat de rubberen dop (1) op het afvoergat is vergrendeld wanneer het apparaat draait.
• Wanneer u de ontvochtigingsfunctie gebruikt, moet de rubberen dop (1) op de afvoerslang worden verwijderd en een geschikte afvoerslang (2) worden geïnstalleerd, verwijder de luchtafvoerslang, sluit een afvoerslang aan op het afvoergat en leid het water naar buiten om het ontvochtigingsvermogen te versterken.
• Tijdens het bevochtigingsproces wordt aanbevolen om een slang op de afvoer aan te sluiten om water bij te vullen. De hoeveelheid water die wordt voorgesteld is 0,8 liter. Extra water dat per ongeluk door de gebruiker wordt bijgevuld, wordt afgevoerd naar het waterreservoir. Vervolgens wordt het E4-signaal aangegeven op het apparaat. Stop dan met het vullen van water en verplaats het apparaat zodat het water terug naar het waterreservoir kan worden gevoerd om het apparaat opnieuw te starten voor het beoogde doel.

REINIGING EN ONDERHOUD

• Haal de stekker uit het stopcontact voor het reinigen.
• Veeg de buitenkant schoon met een vochtige doek en poets na met een zachte doek.

Luchtfilter

• Het luchtfilter dat zich aan beide zijden van het apparaat bevindt, kan eenvoudig worden verwijderd door het frame eruit te trekken.
• Was het filter om de twee weken met koud water (kouder dan 40°C) en plaats het filter terug nadat het op natuurlijke wijze aan de lucht is gedroogd.

Condensor/verdamper

• Gebruik een stofzuiger met een borstelopzetstuk om de condensorverdamper te reinigen.

PROBLEEMOPLOSSING

VEILIGHEID

• Lees en bewaar deze instructies
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de bijbehorende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.
• Houd het apparaat en het snoer buiten bereik van kinderen jonger dan 8 jaar.
• Steek nooit vingers, potloden of andere voorwerpen door de gaten van de plastic behuizing.
• Om het risico op brand en elektrische schokken te voorkomen. Gebruik het apparaat niet in de buurt van ramen.
• De stekker moet uit het stopcontact worden verwijderd voor reiniging, bediening, onderhoud en verplaatsing van de ene locatie naar de andere.
• De ventilator moet tijdens het gebruik op een vlakke en stabiele ondergrond worden geplaatst om om kantelen te voorkomen.
• Plaats het product niet op een natte plaats. Bijvoorbeeld de badkamer enz.
• Gebruik het niet in de kookruimte, zodat het plastic onderdeel niet vet wordt.
• Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant of zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
• Houd elektrische apparaten buiten het bereik van kinderen of bevestigde personen,
  Laat ze de apparaten niet zonder toezicht gebruiken.
• Dit apparaat is niet geschikt voor gebruik door personen (kinderen) met een fysiek zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan met betrekking tot het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met de apparaat.
