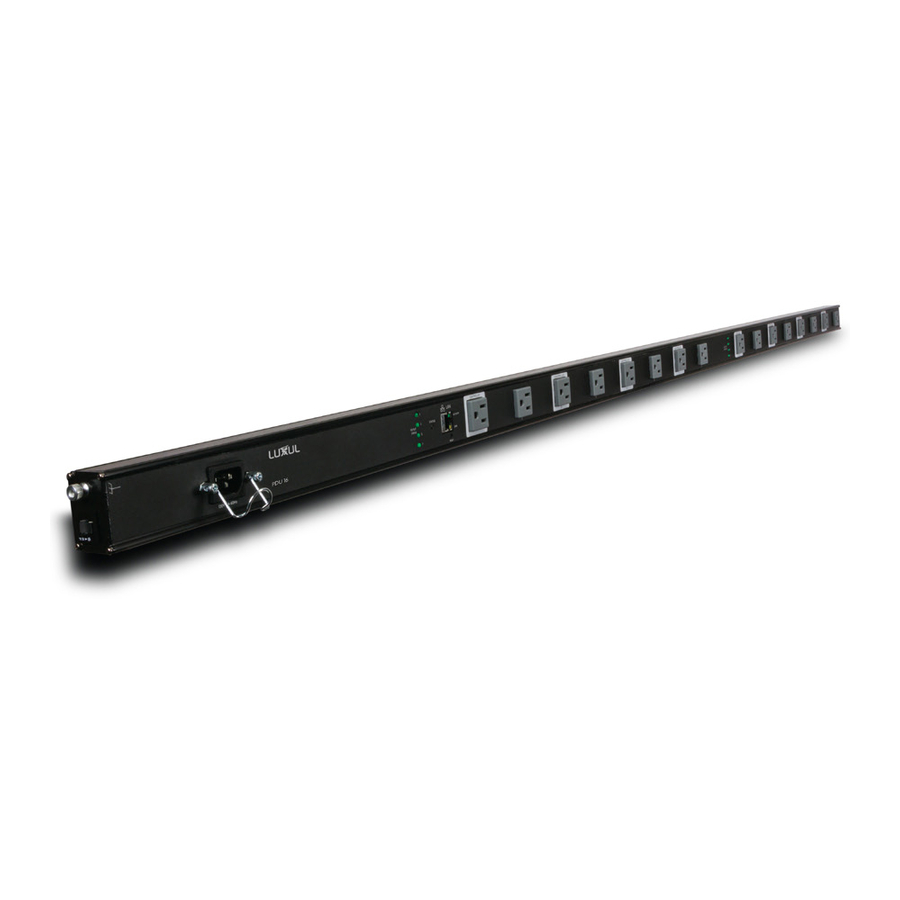

Luxul PDU 16 - Intelligent Network PDU Snelle Installatiegids
INSTALLATIE EN INSTELLING
Inbegrepen
- PDU 16 16-Outlet Intelligent Network PDU
- Montagekit
- Ferrite RF Choke
- Stroomkabel
Fysieke installatie
De PDU 16 kan eenvoudig op elk vlak oppervlak worden geïnstalleerd. U kunt ook de meegeleverde hardwarekit gebruiken om de montageklemmen aan een muur of rackrail te bevestigen en vervolgens de PDU 16 aan de montageklemmen te bevestigen.
LET OP: Om de PDU 16 van de montageklemmen te verwijderen, plaatst u een platte schroevendraaier tussen de zijkant van de unit en de klem en wrikt u de PDU voorzichtig uit elk van de klemmen.

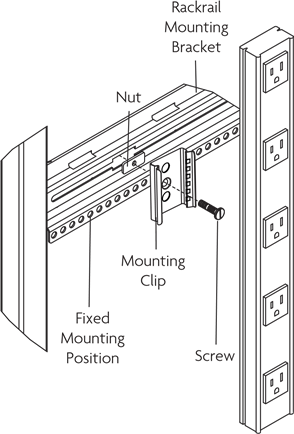

Rackmontage van de PDU 16
Ethernet en stroom aansluiten
Stroom aansluiten
Gebruik de meegeleverde stroomkabel om de PDU 16 aan te sluiten op een stopcontact met voldoende stroomcapaciteit. Zodra de stroomkabel is aangesloten, zet u de geïntegreerde stekkerhouder in de juiste positie om de stroomkabel stevig vast te houden en onbedoelde ontkoppeling te voorkomen.
LET OP: De ingebouwde voeding is alleen compatibel met 120VAC bij 60Hz.
LET OP: De PDU 16 is geschikt voor een maximale continue belasting van 12A en een maximale piekbelasting van 15A. Overschrijd deze limieten niet met het gecombineerde verbruik van alle aangesloten apparaten. Gebruik alleen het meegeleverde netsnoer.
Ethernet aansluiten
Verbind de PDU 16 met uw netwerk met een standaard Ethernet-kabel. Installeer de meegeleverde RF-choke zo dicht mogelijk bij de connector die in de PDU 16 gaat op uw Ethernet-kabel.

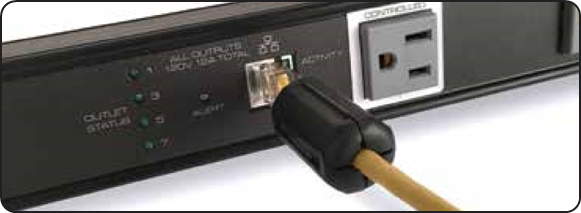

Installeer de RF-choke op de Ethernet-kabel
Toegang en instelling
Verbinding maken
Als de PDU 16 nog niet is aangesloten op het elektriciteitsnet, sluit u de PDU aan. De PDU 16 is geconfigureerd om DHCP te gebruiken. Na initialisatie schakelt de PDU 16 alle acht geschakelde stopcontacten in volgorde in en verkrijgt een IP-adres van een DHCP-server op het netwerk.
Log met een computer of mobiel apparaat in op een router op het netwerk en zoek de PDU 16 in de DHCP-clientreservatietabel van de router. U kunt ook een remote management systeem, IP-scanner of een vergelijkbare tool gebruiken om de PDU 16 op het netwerk te vinden en het IP-adres te bepalen. De PDU 16 kan worden geïdentificeerd aan de hand van de DHCP-clientnaam, die eruitziet als "PDU-16-78083E", waarbij de laatste helft van de naam de laatste drie octetten van het MAC-adres van het apparaat vertegenwoordigt. Zodra u het hebt gevonden, noteert u het IP-adres. Als de PDU 16 geen DHCP-server kan vinden, gebruikt de unit standaard het IP-adres 192.168.0.6
Inloggen
Om toegang te krijgen tot de PDU 16 web UI, gebruikt u een webbrowser op een computer of mobiel apparaat op hetzelfde netwerk als de PDU 16. Voer in het adresveld het IP-adres in dat u in de vorige stap hebt vastgesteld. Log in op de PDU 16 met de standaard gebruikersnaam en het wachtwoord:
Username: admin
Password: admin
Zodra u bent ingelogd, wordt u gevraagd om uw standaard admin-wachtwoorden te wijzigen. Uw nieuwe wachtwoorden mogen niet de bestaande standaardwaarden zijn. Nadat u uw wachtwoorden hebt bijgewerkt, wordt u gevraagd om in te loggen met uw nieuwe inloggegevens.
Selecteer de menu-items om de configuratie te bekijken en/of te wijzigen. Raadpleeg de product support resources op luxul.com voor meer informatie over installatie en configuratie.
Hardware Bediening
Voorpaneel
Het voorpaneel van de PDU 16 bevat de stroomtoevoeraansluiting (met kabelklem), statusindicatoren van de stopcontacten, algemene statusindicator, een resetknop en een Ethernet-poort.

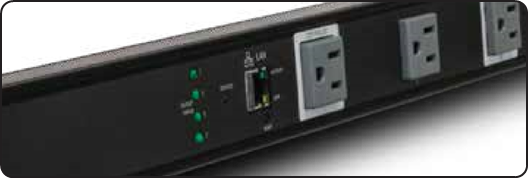

Voorpaneel met statusindicatoren, Ethernet-poort en resetknop
Eindpaneel
Het eindpaneel van de PDU 16, het dichtst bij de stroomtoevoeraansluiting, is voorzien van een stroomonderbreker en een aardingsschroef.

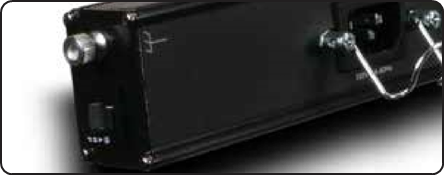

Eindpaneel met aardingsschroef en stroomonderbreker
LED-indicatoren
De LED-indicatoren op de PDU 16 omvatten een algemene apparaatstatus-LED en een stroomstatusindicator voor elk van de acht gestuurde stopcontacten.
De volgende tabel toont de LED-indicatoren van de Volt samen met een uitleg van de eigenschappen van de indicator:
| Indicator Naam | Beschrijving | |
| Status | Aan | Geeft aan dat er een waarschuwing/alarm is geactiveerd.. |
| Kort Rood | Geeft aan dat de PDU 2 in de opstartmodus staat. | |
| Continu Rood | Er is een storing. Neem contact op met support. | |
| Uit | Geeft normale werking aan. | |
| Outlet Status 1-15 (oneven #'s) | Aan | Stopcontact is ingeschakeld. |
| Uit | Stopcontact is uitgeschakeld. | |
| Note: At startup, the outlet LEDs will power on in sequence. (Let op: bij het opstarten gaan de stopcontact-LED's in volgorde aan.) | ||
Resetknop
De Reset-knop (naast de Ethernet-poort) wordt gebruikt om de PDU terug te zetten naar de fabrieksinstellingen.
- To Reboot the PDU: Remove the power supply cord from the PDU, wait five seconds, then reconnect the power supply cord to restore power. (Om de PDU opnieuw op te starten: Verwijder het netsnoer van de PDU, wacht vijf seconden en sluit het netsnoer vervolgens weer aan om de stroom te herstellen.)
- To Restore Default Settings: With the PDU 16 powered on, use a pen or stylus to press and hold the Reset button on the back panel for at least six seconds, then release the button. The PDU automatically restores factory default settings and reboots. Once the Status LED indicates normal operation (see LED Indicators section), the PDU 16 is running again with factory defaults, including username and password and any IP configuration. (Om de standaardinstellingen te herstellen: Terwijl de PDU 16 is ingeschakeld, gebruikt u een pen of stylus om de resetknop op het achterpaneel minstens zes seconden ingedrukt te houden en laat u de knop vervolgens los. De PDU herstelt automatisch de fabrieksinstellingen en start opnieuw op. Zodra de status-LED een normale werking aangeeft (zie het gedeelte LED-indicatoren), draait de PDU 16 weer met de fabrieksinstellingen, inclusief gebruikersnaam en wachtwoord en eventuele IP-configuratie.)
NOTE: Please note that restoring Default Settings will remove any / all custom configuration. (Houd er rekening mee dat het herstellen van de standaardinstellingen alle aangepaste configuraties zal verwijderen.)
