Klein Tools Lan Explorer VDV526-100 - Kabeltester met afstandsbediening Handleiding

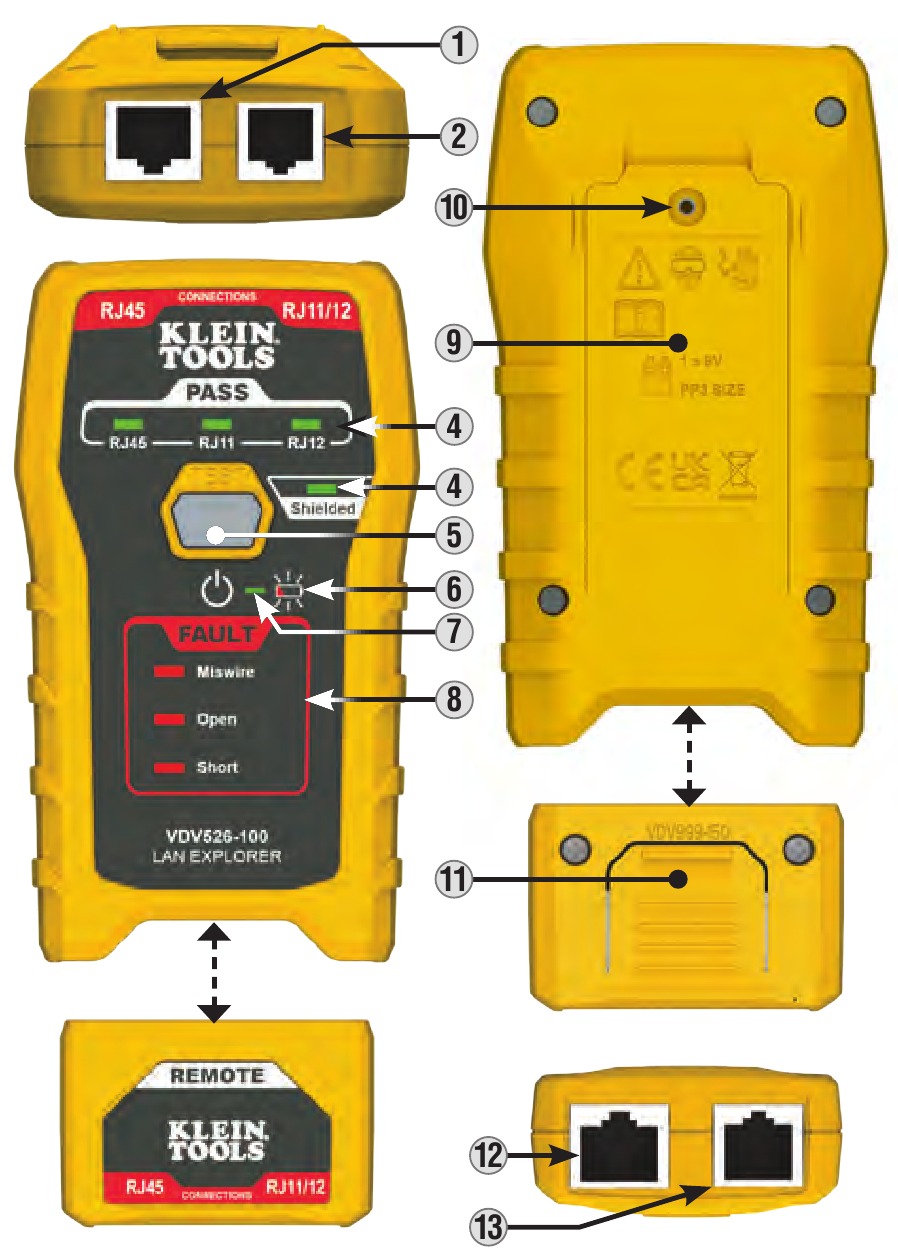

FUNCTIE DETAILS
TESTER
- RJ45 Afgeschermde Jack
- RJ11/RJ12 Afgeschermde Jack
- PASS (GESLAAGD) Indicatoren
- Shield (Afscherming) Indicator
- Test Button (Testknop)
- Low Battery Indicator (Batterij bijna leeg indicator)
- Power On Indicator (Aan/uit indicator)
- FAULT (FOUT) Indicatoren
- Battery Cover (Batterijklep)
- Screw (Schroef)
REMOTE (AFSTANDSBEDIENING)
- Release Latch (Ontgrendelingspal)
- RJ45 Afgeschermde Jack
- RJ11/RJ12 Afgeschermde Jack
OPMERKING: Geen door de gebruiker te onderhouden onderdelen.
BEDRADINGSTOESTAND INDICATOREN

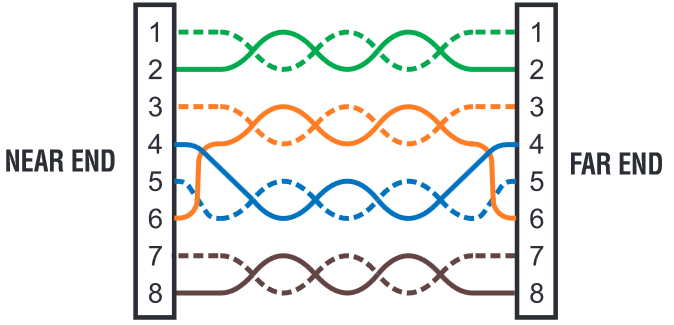

JUIST BEDRADE T568A

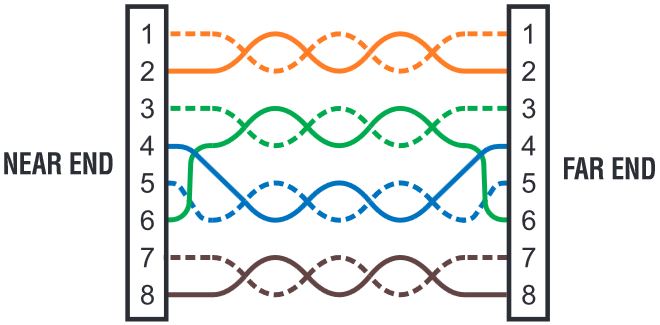

JUIST BEDRADE T568B
OPMERKING - RJ11/RJ12 TEST IS VOOR RECHTE BEDRADING. KRUISBEDRADING GEEFT EEN FOUTMELDING

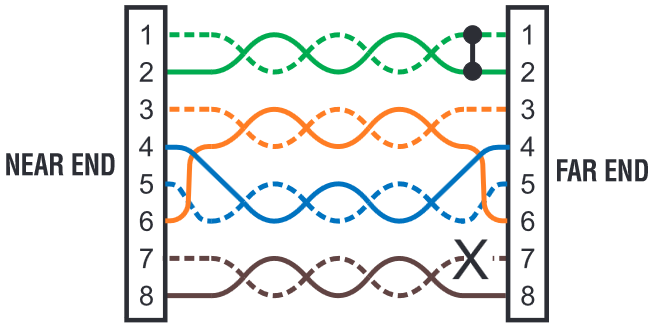

T568A KABEL MET KORTGESLOTEN EN OPEN
Het 1-2 paar pinnen is kortgesloten en het 7-8 paar is open. De SHORT (KORTGESLOTEN) LED en OPEN LED branden tegelijkertijd.
T568A KABEL MET EEN FOUTIEVE BEDRADING EN NIET-HERKENBARE CONTINUÏTEIT
Pinnen 1 en 2 aan de nabije kant zijn verbonden met pinnen 2 en 1 aan de verre kant.
ALGEMENE SPECIFICATIES

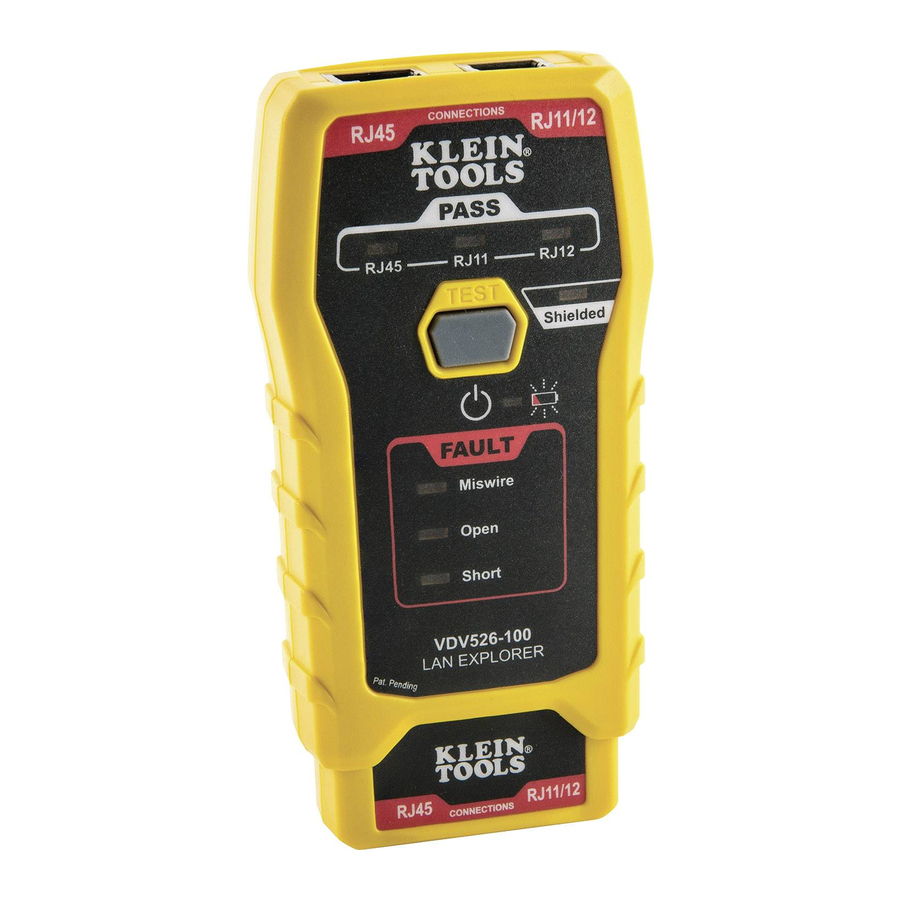

De Klein Tools LAN Explorer™ is een draagbare spraak- en datakabeltester. Het test en lost problemen op met RJ45-, RJ11- en RJ12-afgesloten kabels en patchkabels.
- Bedrijfshoogte: 6562 ft. (2000 m)
- Relatieve luchtvochtigheid: <90% niet-condenserend
- Bedrijfstemperatuur: 14°F tot 122°F (-10°C tot 50°C)
- Opslagtemperatuur: -4°F tot 122°F (-20°C tot 50°C)
- Afmetingen: 4.9" x 2.5" x 1.3" (12.6 x 6.4 x 3.2 cm)
- Gewicht: 5.0 oz. (142 g) inclusief batterijen en afstandsbediening
- Batterij: 9V
- Maximale niet-beschadigende spanning tussen pinnen (RJ Jacks): 66V DC of 55V AC
- Kabeltypes: Afgeschermd of niet-afgeschermd; Cat7, Cat6/6A, Cat5e, Cat3
- Maximale kabellengte: 1000 ft. (305 m)
- Minimale kabellengte (voor detectie van gesplitst paar): 1.5 ft. (0.5 m)
Specificaties kunnen worden gewijzigd.
BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK
Volg deze instructies om een veilige werking te garanderen. Het niet naleven van deze waarschuwingen kan leiden tot brand, elektrische schokken, ernstig letsel of de dood.
- Lees alle veiligheidsinformatie voordat u het product gebruikt.
- Lees alle instructies zorgvuldig door.
- De LAN Explorer™ is ontworpen voor gebruik op niet-bekrachtigde/donkere kabelsystemen.
- Sluit de LAN Explorer™ niet aan op actieve netspanning.
- Slecht afgesloten stekkers beschadigen de aansluitingen op de LAN Explorer. Inspecteer de stekker visueel voordat u deze in de tester steekt.
- Dit product is alleen voor gebruik binnenshuis.
- Schakel de LAN Explorer™ uit voordat u de batterijen probeert te vervangen.
- Open de behuizing niet, behalve het batterijcompartiment.
- De batterijklep moet op zijn plaats zitten en goed vastzitten voordat u het product gebruikt.
- Geen door de gebruiker te onderhouden onderdelen binnenin.
- Stel het apparaat NIET bloot aan open vuur, warmtebronnen, apparatuur die warmte produceert of extreme omgevingstemperaturen.
WAARSCHUWINGSSYMBOLEN OP DE TESTER
 | Waarschuwing of Voorzichtigheid |  | Draag goedgekeurde oogbescherming |  | NIET geïsoleerd - beschermt NIET tegen elektrische schokken |  | Lees alle instructies |
BEDRADINGSTOESTAND INDICATOREN

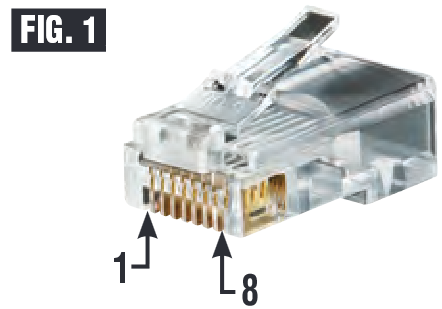

OPMERKING: Zie AFBEELDING 1 hieronder voor voorbeelden van correct en incorrect bedrade connectoren.
PASS (GESLAAGD) INDICATOREN
Brandt als de kabel correct is bedraad. Voor RJ45 zijn de 4 paren bedraad volgens de T568A/568B datakabelstandaarden of als de kabel recht is bedraad op RJ11- of RJ12-afgesloten stekkers.
FAULT (FOUT) INDICATOREN
MISWIRE (VERKEERD BEDRAAD): Brandt als de kabel niet is bedraad volgens een van de hieronder getoonde kabelstandaarden, of als de volgorde van de geleidingsdraden aan de nabije kant niet overeenkomt met de volgorde van de geleidingsdraden aan de tegenoverliggende kant, d.w.z. als Pin 1 aan de nabije kant is bedraad met Pin 2 aan de verre kant.
OPEN (OPEN): Brandt als een of meer van de geleidingsdraden aan de nabije kant niet correct zijn afgesloten aan de verre kant, of als een van de contactpinnen aan de nabije kant niet correct is afgesloten.
SHORT (KORTGESLOTEN): Brandt wanneer twee of meer geleidingsdraden contact met elkaar maken.
SHIELDED (AFGESCHERMDE) INDICATOR
Brandt wanneer een afgeschermde (aarddraad of folie) datakabel correct is aangesloten aan beide uiteinden, hetzij door een aarddraad, hetzij door folie.
OPMERKING:
- Wanneer "OPEN" en "MISWIRE" tegelijkertijd bestaan, kan alleen worden beoordeeld als "OPEN".
- Wanneer "SHORT" en "MISWIRE" tegelijkertijd bestaan, kan alleen worden beoordeeld als "SHORT"
- Wanneer "OPEN" en "SHORT" tegelijkertijd voorkomen voor één draad, kan slechts één status worden weergegeven. Als "OPEN" eerst dan "SHORT", beoordeel als "OPEN"; Als "SHORT" eerst dan "OPEN", beoordeel als "SHORT".
- Als slechts één fout ("OPEN" of "SHORT") optreedt voor één draad. Bijvoorbeeld, draad #1 is open, draad #4 en draad #5 zijn kortgesloten, dan kunnen zowel "OPEN" als "SHORT" worden gedetecteerd en weergegeven.
OPMERKING: Een Cross-Over kabel, RJ45 of RJ11/12, zal tegelijkertijd MISWIRE en PASS knipperen. Op een RJ12-afgesloten draad met Pin 1 en 6 open fouten, zal "RJ11 PASS" het antwoord zijn.
GEBRUIKSAANWIJZING
AAN- EN UITZETTEN / EEN KABEL TESTEN
De LAN Explorer™ heeft één enkele knop om een test te starten. Wanneer uitgeschakeld, zorgt een korte druk op de Test Button (Testknop)
ervoor dat de LAN Explorer™ wordt ingeschakeld en dat er een kabeltest wordt uitgevoerd. Zie de sectie INDICATOREN. De resultaten worden 30 seconden weergegeven voordat de stroom wordt uitgeschakeld. Als er een andere korte druk plaatsvindt vóór de time-out van 30 seconden, begint er een andere testcyclus, gevolgd door een andere time-out van 30 seconden.
- Sluit het ene uiteinde van de te testen kabel aan op de RJ45-poort (bij het testen van een datakabel) of de RJ11/RJ12-poort (bij het testen van een spraakkabel), die zich aan de bovenkant van de hoofdtester bevindt.
- Sluit het andere uiteinde van de te testen kabel aan op de corresponderende poort op de testafstandsbediening.
- Druk op de Test Button (Testknop)
![]()
om de test te starten.
De LAN Explorer™ wordt automatisch uitgeschakeld als er gedurende 30 seconden geen wijziging in het testresultaat is.
Om de LAN Explorer™ handmatig uit te schakelen, houdt u de Test Button (Testknop) 2 seconden ingedrukt.
ONDERHOUD
BATTERIJ VERVANGEN
Wanneer de Low Battery indicator (Batterij bijna leeg indicator)
knippert of de tester niet inschakelt, moet de batterij worden vervangen.
- Draai de schroef los
![]()
in de batterijklep ![]()
om toegang te krijgen tot het batterijcompartiment. - Verwijder en recycle de lege batterij.
- Plaats een nieuwe 9V alkaline- of koolstofzinkbatterij. Let op de juiste polariteit.
- Plaats de batterijklep terug en zet deze stevig vast met de schroef. Draai niet te vast.
in de batterijklep
om toegang te krijgen tot het batterijcompartiment.REINIGING
Schakel de tester uit en koppel alle kabels los. Veeg schoon met een schone, droge, pluisvrije doek.
Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.
OPSLAG
Verwijder de batterij wanneer het apparaat gedurende langere tijd niet wordt gebruikt. Stel het apparaat niet bloot aan hoge temperaturen of vochtigheid. Na een opslagperiode in extreme omstandigheden die de limieten in de sectie Algemene specificaties overschrijden, laat u het apparaat terugkeren naar normale bedrijfsomstandigheden voordat u het gebruikt.
GARANTIE
AFVOER RECYCLE
Plaats de apparatuur en de accessoires ervan niet bij het huisvuil. Items moeten op de juiste manier worden afgevoerd in overeenstemming met de lokale voorschriften.
KLANTENSERVICE
KLEIN TOOLS, INC.
450 Bond Street Lincolnshire, IL 60069
1-800-553-4676
customerservice@kleintools.com
www.kleintools.com
