Control4 IO Extender V2 C4-IOXV2 Installatiegids

Introductie

De Control4® IO Extender V2 stelt een Control4-systeem in staat om thuisbioscopen, videoapparaten, garagedeuren, bewegingssensoren en andere apparaten te bedienen die gebruikmaken van infrarood (IR), seriële, contact- en relaisverbindingen. De IO Extender is een goede aanvulling op de EA-serie van entertainment- en automatiseringscontrollers om de input- en outputmogelijkheden van een Control4-systeem uit te breiden.

De IO Extender V2 voegt de mogelijkheid toe om het apparaat via PoE+ van stroom te voorzien om de installatie te vereenvoudigen en stroom- en netwerkconnectiviteit te bieden via een enkele CAT5e/CAT6-netwerkkabel.

Daarnaast biedt de IO Extender V2 flexibele opties voor montage in een apparatuurrek (1U) of op een plank. De meegeleverde rack-oren kunnen aan de voor- of achterkant van de IO Extender V2 worden geïnstalleerd voor maximale installatieflexibiliteit.

Inhoud van de doos

De volgende items zijn inbegrepen in de doos:

• IO Extender V2 (C4-IOXV2)
• AC-stroomkabel
• IR-emitters (8)
• Garantiekaart
• Rack-oren (2)
• Vierposities klemmenblokken voor contacten en relais (4)

Accessoires afzonderlijk verkrijgbaar

• Control4 Gigabit PoE+ Injector (AC-POE2-B)
• Pakedge Managed Gigabit Switch met 8 naar achteren gerichte PoE+/PoE-poorten (SX-8P)
• Pakedge 24 Port Managed Switch met 24 PoE- of 12 PoE+-poorten (SX-24P)

Waarschuwingen

Om het risico op elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

In een overstroomtoestand op de contactuitgang schakelt de software de uitgang uit. Als de aangesloten contactsensor niet lijkt aan te gaan, verwijder het apparaat dan van de controller.

Als dit product wordt gebruikt als middel om een garagedeur, hek of soortgelijk apparaat te openen en te sluiten, gebruik dan veiligheids- of andere sensoren om een veilige werking te garanderen. Volg de toepasselijke wettelijke en veiligheidsnormen voor het ontwerp en de installatie van het project. Het niet doen kan leiden tot materiële schade of persoonlijk letsel.

Vereisten en specificaties

Opmerking: Het Ethernet-netwerk moet zijn geïnstalleerd voordat u de IO Extender installeert.

• Composer Pro is vereist om dit apparaat te configureren. Zie de Composer Pro User Guide (ctrl4.co/cpro-ug) voor details.
• De IO Extender V2 vereist Control4 OS 2.9 of nieuwer.

Specificaties

Aanvullende bronnen

De volgende bronnen zijn beschikbaar voor meer ondersteuning:

• Control4 Knowledgebase ( kb.control4.com) en Dealer Forums (forums.control4.com)
• Control4 Technische ondersteuning
• Control4-website (www.control4.com)
• Composer Pro-documentatie in online help of PDF-formaat beschikbaar op de Dealer Portal onder Resources ( ctrl4.co/docs)

Vooraanzicht

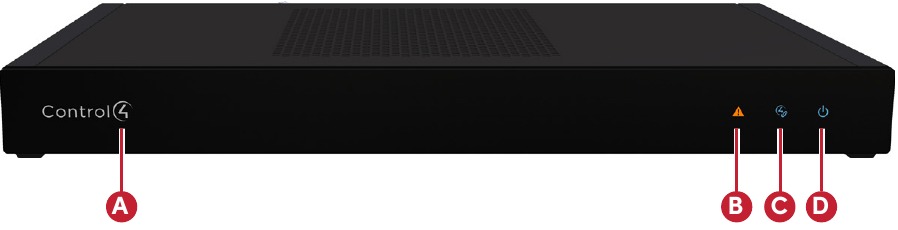

1. Data LED —De Data LED wordt rood wanneer een overstroomtoestand op de contactuitgangen wordt gedetecteerd.
2. Status LED —De Status LED knippert blauw tijdens het opstartproces
   Opmerking: De Status LED knippert oranje tijdens het fabrieksherstelproces. Zie "Resetten naar fabrieksinstellingen" in dit document.
3. Link LED —De blauwe LED geeft aan dat de IO Extender is geïdentificeerd in het project en communiceert met Director.
4. Power LED —De blauwe LED geeft aan dat er stroom is aangesloten. De IO Extender schakelt onmiddellijk in nadat er stroom op is aangesloten.

Achteraanzicht

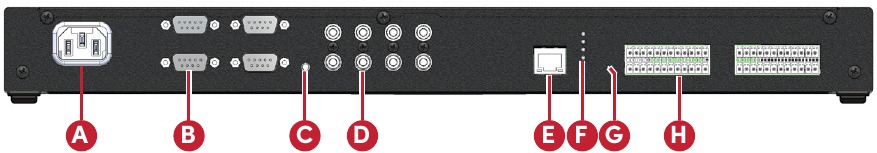

1. Power plug port (Stroomstekkerpoort) —AC-stroomaansluiting voor een IEC 60320-C13-stroomkabel.
2. SERIAL — Vier DB9 seriële poorten voor RS-232-besturing. Zie "Connecting the serial ports" (De seriële poorten aansluiten) in dit document.
3. ID—ID-knop om het apparaat te identificeren in Composer Pro.
4. IR—Acht 3,5 mm-jacks voor maximaal acht IR-emitters. Zie "Setting up IR emitters" (IR-emitters instellen) in dit document voor meer informatie.
5. ETHERNET — RJ-45-jack voor een 10/100BaseT Ethernet-verbinding. De IO Extender kan via Ethernet van stroom worden voorzien met een PoE+-verbinding.
6. LEDs — Achter-LED's die de status van de LED's aan de voorkant spiegelen.
7. FACTORY RESET (Fabrieksreset) —Fabrieksresetknop om de IO Extender terug te zetten naar de fabrieksinstellingen. Zie "Resetting to factory settings" (Resetten naar fabrieksinstellingen)
8. Contact/Relay port (Contact/Relais poort) —Sluit maximaal acht relaisapparaten en acht contactsensorapparaten aan op de klemmenblokconnector. Relaisverbindingen zijn COM, NC (normally closed) (normaal gesloten) en NO (normally open) (normaal open). Contactsensorverbindingen zijn +12, SIG (signal) (signaal) en GND (ground) (aarde).

De IO Extender installeren

De IO Extender installeren:

1. Zorg ervoor dat het thuisnetwerk aanwezig is voordat u met de systeemconfiguratie begint. De IO Extender vereist een netwerkverbinding om alle functies te kunnen gebruiken zoals ze zijn ontworpen.
2. Monteer de extender in een rack of gestapeld op een plank. Zorg altijd voor voldoende ventilatie. Zie "De IO Extender in een rack monteren" in dit document.
3. Sluit systeemapparaten aan. Sluit IR-, seriële, contact- en relaisapparaten aan zoals beschreven in "De seriële poorten aansluiten", "De contactpoorten aansluiten", "De relaispoorten aansluiten" en "IR-zenders instellen".
4. Sluit de controller aan op het netwerk. Sluit een Ethernet-patchkabel aan op de RJ-45-poort en op de netwerkpoort aan de muur of op de netwerkswitch.
   Opmerking: Als u de IO Extender van stroom voorziet via een PoE+-verbinding, raden we u aan om eerst alle externe apparaten (serieel, IR, contacten en relais) aan te sluiten, voordat u de IO Extender inschakelt met de Ethernet PoE-verbinding.
5. Schakel de IO Extender in. Sluit het netsnoer aan op de voedingsstekker van de extender (of sluit de Ethernet-kabel aan als u de stroom via PoE+ levert) en vervolgens op een stopcontact.
   Opmerking: Als u de IO Extender van stroom voorziet met wisselstroom, raden we u aan om eerst alle externe apparaten (serieel, IR, contacten en relais) aan te sluiten, voordat u de IO Extender inschakelt.

De IO Extender in een rack monteren

Met behulp van de meegeleverde rack-oren kan de IO Extender eenvoudig in een rack worden gemonteerd voor een gemakkelijke installatie en flexibele rackplaatsing.

De rack-oren aan de IO Extender bevestigen:

1. Verwijder de twee schroeven in elk van de rubberen voetjes aan de onderkant van de extender.
2. Verwijder de rubberen voetjes en plaats de rack-oren. De rack-oren kunnen worden gepositioneerd voor montage aan de voor- of achterkant van het rack.
3. Gebruik de schroeven van de rubberen voetjes om de rack-oren aan de extender te bevestigen.

De seriële poorten aansluiten

De IO Extender biedt vier DB9 seriële poorten. De seriële poorten ondersteunen veel verschillende baudrates (acceptabel bereik: 1200 tot 115200 baud voor oneven en even pariteit).

1. Om de seriële instellingen van een poort te configureren, sluit u de RS-232-verbinding van de driver aan op de seriële poort van de IO Extender in het tabblad Connections (Verbindingen) in Composer Pro.
   Door de driver op de seriële poort aan te sluiten, worden de seriële instellingen in het driverbestand toegepast op de seriële poort. Zie de Composer Pro User Guide (ctrl4.co/cpro-ug) voor meer informatie.

IR-zenders instellen

De IO Extender biedt acht IR-poorten. Uw systeem kan producten van derden bevatten die worden bediend via IR-opdrachten. De meegeleverde IR-zenders kunnen opdrachten van de controller naar elk IR-gestuurd apparaat sturen.

1. Sluit een van de meegeleverde IR-zenders aan op een IR OUT-poort op de IO Extender.
2. Verwijder de zelfklevende achterkant van het zenderuiteinde (rond) van de IR-ontvanger en bevestig deze op het apparaat dat via de IR-ontvanger op het apparaat moet worden bediend.

Steekbare klemmenblokconnectoren

Voor de contact- en relaispoorten maakt de IO Extender gebruik van een steekbare klemmenblokconnector, een verwijderbaar plastic onderdeel dat afzonderlijke draden vergrendelt (meegeleverd).

Een apparaat aansluiten op het steekbare klemmenblok:

1. Verwijder het klemmenblok van de achterkant van de IO Extender.
   Opmerking: De COM-, NC- en NO-aansluitingen worden gebruikt voor relaisapparaten (uitgangen of iets om te bedienen). De +12-, SIG- en GND-aansluitingen worden gebruikt voor contactapparaten (ingangen en sensoren).
2. Steek de draden in de juiste gaten en zet de draden vast door de schroeven vast te draaien.
3. Nadat u alle draden in het klemmenblok hebt vastgezet, plaatst u het terug in de juiste sleuf in de IO Extender.
   Opmerking: De bovenste en onderste klemmenblokken zijn niet uitwisselbaar.

De contactpoorten aansluiten

De IO Extender biedt acht contactpoorten voor de meegeleverde steekbare klemmenblokken. Zie Afbeeldingen 3-5 voor voorbeelden van het aansluiten van veelgebruikte apparaten op de contactpoort.

Figuur 3. Een droog contact (deursensor) aansluiten

Figuur 4. Een contact aansluiten dat stroom vereist (bewegingssensor)

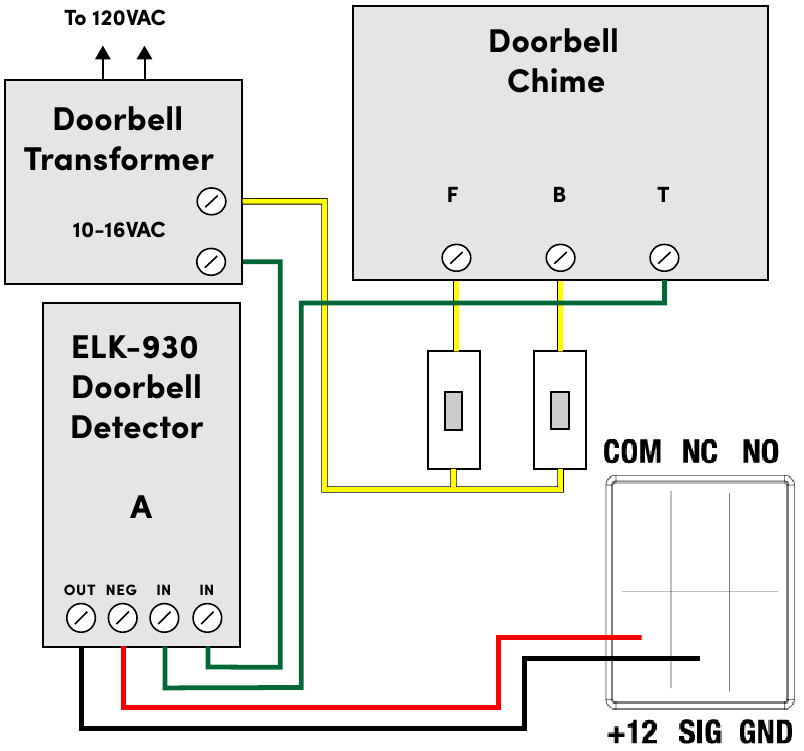

Figuur 5. Een deurbel aansluiten op het contact

De relaispoorten aansluiten

De IO Extender biedt acht relaispoorten voor het meegeleverde steekbare klemmenblok. In de meeste toepassingen sluit u de ene draad aan op de COM-aansluiting en de andere op de NO- of NC-aansluiting. De relaisschakelaar sluit of opent wanneer het relais wordt geactiveerd.

Zie Afbeeldingen 6-9 om te leren hoe u een apparaat aansluit op de relaispoort.

Figuur 6. Een relaisapparaat aansluiten, normaal open (open haard)

Figuur 7. Een relaisapparaat aansluiten dat 12V nodig heeft (eindversterker)

Figuur 8. Zowel een contact als een relais aansluiten (garagedeur)

Figuur 9. Een dubbel relaisapparaat aansluiten (jaloezieën)

Composer Pro driverinformatie

Gebruik Auto Discovery en SDDP om de driver toe te voegen aan het Composer-project. Zie de Composer Pro User Guide voor meer informatie.

Probleemoplossing

Terugzetten naar fabrieksinstellingen

Het herstelproces naar de fabrieksinstellingen zet alle systeeminstellingen en software terug naar de fabrieksstatus.

De IO Extender terugzetten naar de fabrieksimage:

1. Verbreek de stroomtoevoer naar de IO Extender.
2. Steek een rechtgebogen paperclip in het gat met het label FACTORY RESET op de achterkant van de IO Extender.
3. Sluit de stroomtoevoer weer aan op de IO Extender en houd de knop FACTORY RESET ingedrukt.
4. Houd de knop ongeveer vijf tot zeven seconden ingedrukt totdat de Status-LED snel oranje knippert. Nadat de Status-LED snel knippert, laat u de knop los en begint het herstelproces naar de fabrieksinstellingen.

De netwerkinstellingen resetten

De netwerkinstellingen van de controller terugzetten naar de standaardinstellingen:

1. Verbreek de stroomtoevoer naar de IO Extender.
2. Terwijl u de ID-knop op de achterkant van de IO Extender ingedrukt houdt, sluit u de stroom weer aan op de controller.
3. Houd de ID-knop ingedrukt totdat de Data-, Link- en Power-LED's continu blauw branden en laat de knop dan onmiddellijk los.
4. Als de Status-LED tijdens het opstarten oranje blijft branden, houdt u de ID-knop ingedrukt totdat de Status-LED blauw knippert en laat u deze vervolgens los.

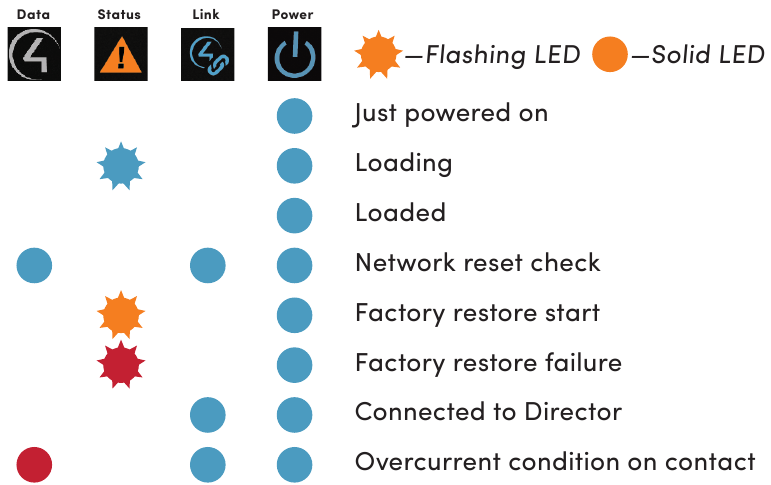

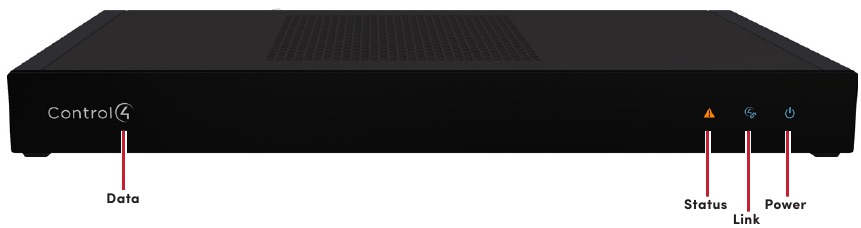

LED-statusinformatie

Informatie over regelgeving/veiligheid

Voor informatie over de regelgeving voor uw Control4-producten, zie de informatie op de Control4-website op ctrl4.co/reg.

Garantie

Ga naar ctrl4.co/warranty voor details.

Meer hulp
Voor de nieuwste versie van dit document en om extra materialen te bekijken, open de onderstaande URL of scan de QR-code op een apparaat dat PDF's kan bekijken.

MEEST RECENTE VERSIE
ctrl4.co/ioxv2-ig
