ELMARK TS530 - Multifunctionele Detector Handleiding

Lees deze handleiding zorgvuldig door voor gebruik

INLEIDING

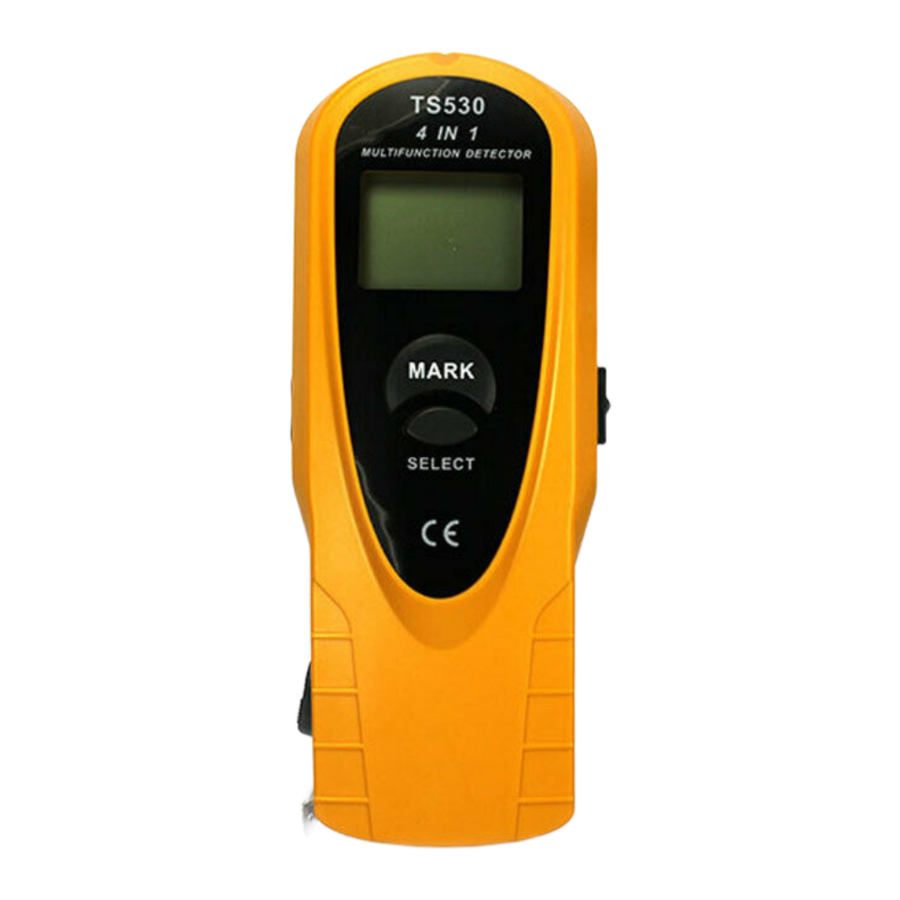

Dit apparaat is een geavanceerde detector. Het kan metaal, wisselspanning en balken detecteren en lokaliseren. Bovendien is het voorzien van een meetlint. Het kan worden gebruikt in de bouw, montage, enz.

BELANGRIJKSTE KENMERKEN

1. Vind het midden van de balk
2. Vind houten en metalen balken
3. AC-scanning om spanningvoerende draden op te sporen
4. Metaalscanning voor het vinden van spijkers, pijpen, wapening en andere verborgen metalen voorwerpen.
5. Meetlintfunctie
6. Automatische uitschakeling

TOEPASSINGEN

Dit apparaat kan worden gebruikt als u de volgende handelingen wilt uitvoeren:

1. Vind metalen leidingen in beton.
2. Vind elektrische dozen, afzuigopeningen, leidingen, wapening en luchtkanalen.
3. Spoor spanningvoerende draden op achter plafonds, vloeren en muren.
4. Meet de lengte van een object.

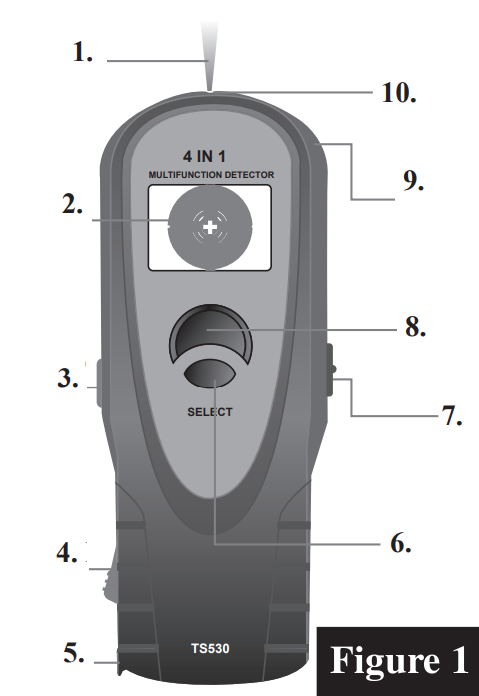

INSTRUCTIE

1. Spotlight
   Wanneer het instrument een object detecteert, geeft het een spotlight als indicator in de groefpositie.
2. LCD display
3. TEST button (TEST-knop)
   U kunt deze knop ongeveer 1 seconde ingedrukt houden om het apparaat in te schakelen, het display toont het pictogram van de vorige scanmodus. Wanneer u het apparaat gebruikt om te detecteren, moet u deze knop ingedrukt houden.
4. Push button (Drukknop)
   Nadat u het meetlint hebt gebruikt, drukt u gewoon op deze knop.
5. Measure tape (Meetlint)
   Om het meetlint te gebruiken, trekt u het er gewoon uit.
6. SELECT button (SELECT-knop)
   Om de gewenste scanmodus te selecteren, drukt u op deze knop.
7. Pencil slider (Potloodschuif)
   Nadat u een potlood in het potloodgat hebt opgeborgen, kunt u de potloodschuif omhoog duwen om het potlood eruit te halen.
8. MARK button (MARK-knop)
   In sommige omstandigheden is het niet geschikt om markeringen met een potlood te maken. U kunt op deze knop drukken om stippen op het muuroppervlak te markeren. Vergeleken met het gebruik van een potlood, kan het gebruik van deze knop leiden tot een minder nauwkeurig lokaliseringsresultaat, vooral bij het detecteren van kleine balken.
9. Pencil hole (Potloodgat)
   Om een potlood op te bergen voor toekomstig gebruik, steekt u het met de punt eerst in dit gat.
10. Groove (Groef) (markeer hier met een potlood)
    Wanneer het instrument een object detecteert, maakt u een markering met een potlood in de groefpositie.

PICTOGRAMMEN OP HET DISPLAY

Whole alarm icon (Volledig alarm pictogram)
(Dit pictogram verschijnt wanneer het instrument wordt gekalibreerd of wanneer het instrument een object detecteert.)

WERKING

Het apparaat inschakelen

Om het apparaat in te schakelen, drukt u ongeveer 1 seconde op de TEST button (TEST-knop), het display toont het pictogram van de vorige scanmodus.

Balk Scan

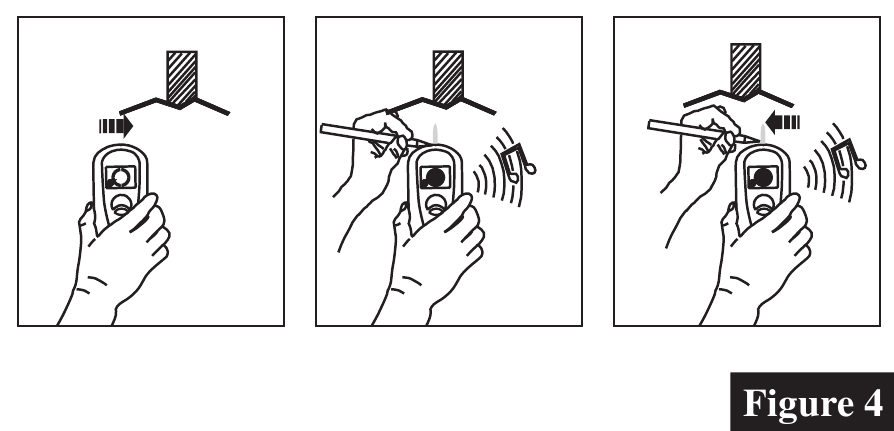

1. Druk op de SELECT button (SELECT-knop) om de balk scanmodus te selecteren, plaats het apparaat tegen de muur, houd de TEST button (TEST-knop) ingedrukt, het apparaat geeft twee korte pieptonen. Beweeg het apparaat langzaam zijwaarts over de muur (laat de TEST button (TEST-knop) niet los).
2. Wanneer het volledige alarmpictogram verschijnt en de ingebouwde zoemer continu klinkt, stop dan met bewegen. Dit betekent dat dit apparaat een rand van een balk detecteert. Markeer deze plek bij de groef (laat de TEST button (TEST-knop) niet los).
3. Blijf zijwaarts over de muur bewegen totdat het volledige alarmpictogram en het geluid verdwijnen, en houd vervolgens de TEST button (TEST-knop) nog steeds ingedrukt, keer de richting om en lokaliseer de andere rand met dezelfde procedure, het midden tussen twee markeringen is het midden van de balk. Zie figuur 4.


Foutcorrectie: Als het LCD-scherm begint te knipperen en piepen, schuift u een paar centimeter op en begint u opnieuw.

OPMERKING:

1. De balkdetectie kan normaal worden uitgevoerd op behangen muren. Het is echter mogelijk dat het niet functioneert op sommige soorten folie- of metaalweefseloppervlakken.
2. Als het apparaat toevallig op een muurlat of -balk wordt geplaatst om te starten, verschijnen het volledige alarmpictogram en het geluid niet wanneer een rand van de lat of muurbalk zich onder het apparaat bevindt.
3. Het oppervlak van de muur waarlangs u wilt detecteren, moet vlak zijn.
4. We raden aan om metaal-/spanningsdetectie uit te voeren om er zeker van te zijn dat de gedetecteerde lat of houten balk geen pijp of kabel is. Houd er rekening mee dat sommige kleine bevestigingsschroeven of spijkers kunnen worden gedetecteerd.
5. Houd uw andere hand uit de buurt van het apparaat wanneer u dit apparaat gebruikt om storingen te voorkomen.
6. Als er twee balken naast elkaar bestaan, kan het apparaat mogelijk niet nauwkeurig detecteren.

Metaal Scan

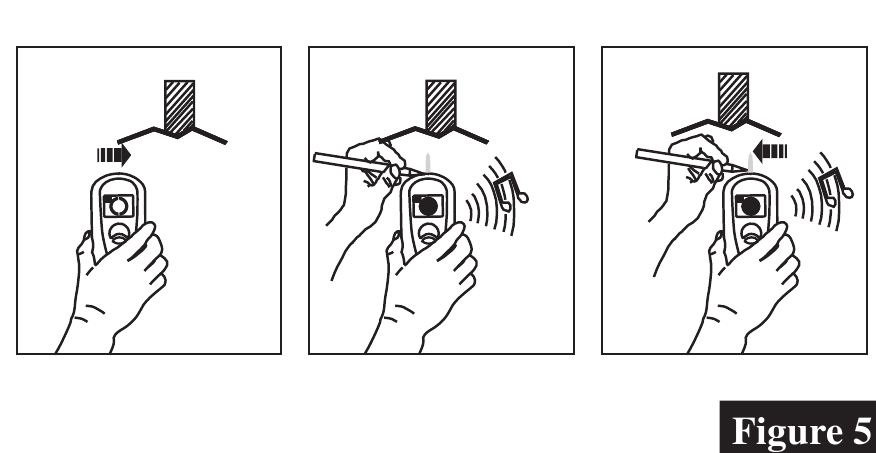

1. Selecteer de metaalscanmodus, houd dit apparaat in de lucht uit de buurt van metalen objecten, houd de TEST button (TEST-knop) ingedrukt, het apparaat geeft twee korte pieptonen. Plaats het op de muur, zie figuur 3, beweeg het langzaam over het oppervlak (laat de TEST button (TEST-knop) niet los).
2. Wanneer het volledige alarmpictogram en het geluid verschijnen, stop dan met bewegen. Dit betekent dat het apparaat een rand van een metalen object detecteert. Markeer deze plek bij de groef (laat de TEST button (TEST-knop) niet los).
3. Blijf in dezelfde richting bewegen totdat het volledige alarmpictogram en het geluid verdwijnen, en houd vervolgens de TEST button (TEST-knop) nog steeds ingedrukt, keer de richting om en lokaliseer de andere rand. Markeer deze plek. Het midden tussen twee markeringen is het midden van het metalen object. Zie figuur 5.
   (Dit pictogram verschijnt wanneer het instrument wordt gekalibreerd of wanneer het instrument een object detecteert.)

AC Scan

Begin voor maximale gevoeligheid met het plaatsen van dit apparaat op een positie uit de buurt van spanningvoerende bedrading.

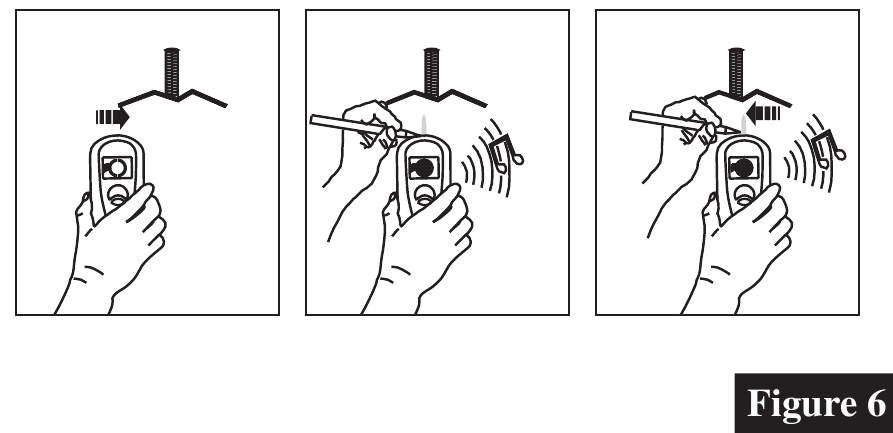

1. Selecteer de AC-scanmodus, houd de TEST button (TEST-knop) ingedrukt, het apparaat geeft twee korte pieptonen. Plaats het op de muur, zie figuur 6, beweeg het langzaam over de muur (laat de TEST button (TEST-knop) niet los).
2. Wanneer het volledige alarmpictogram en het geluid verschijnen, stop dan met bewegen. Dit betekent dat het apparaat een rand van een spanningvoerende draad detecteert. Markeer deze plek bij de groef (laat de TEST button (TEST-knop) niet los).
3. Blijf in dezelfde richting bewegen totdat het volledige alarmpictogram en het geluid verdwijnen, en houd vervolgens de TEST button (TEST-knop) nog steeds ingedrukt, keer de richting om en lokaliseer de andere rand. Markeer deze plek. (Zie figuur 6 )

4. Het midden tussen twee markeringen is het midden van de spanningvoerende draad.

OPMERKING:

1. Draden die dieper liggen dan de detectielimiet vanaf het oppervlak, in een leiding of achter een multiplexwand, worden niet gedetecteerd. Wees voorzichtig onder deze omstandigheden.
2. Het wrijven of slaan van het apparaat op de muur kan statische elektriciteit genereren en een valse indicatie veroorzaken.
3. Lekstromen
   Vanwege de extreem kleine stroom die nodig is om een indicatie van het apparaat te veroorzaken, kan in sommige situaties een schijnbaar valse indicatie worden waargenomen, d.w.z. een geleider met slechte isolatie die een vochtige muur raakt, het apparaat zal een spanning op de muur weergeven. In deze situatie geeft het apparaat een potentieel gevaar aan dat moet worden gecontroleerd met een voltmeter.

OPMERKING

1. Afgeschermde draden of spanningvoerende draden in metalen leidingen, behuizingen, metalen muren of dikke, dichte muren worden niet gedetecteerd.
2. Wees voorzichtig bij het spijkeren, snijden of boren in muren, plafonds en vloeren die bedrading of leidingen in de buurt van het oppervlak kunnen bevatten.
3. Wanneer u in de buurt van elektrische wisselstroomdraden werkt, schakelt u altijd de stroom van de draden uit.
4. Afhankelijk van de nabijheid van elektrische bedrading of leidingen tot het muuroppervlak, kan het apparaat ze op dezelfde manier detecteren als balken. Er moet altijd voorzichtigheid worden betracht bij het spijkeren, zagen of boren in muren, vloeren en plafonds die deze items kunnen bevatten.
5. Om verrassingen te voorkomen, moet u zich ervan bewust zijn dat alles wat dichter bij elkaar ligt of een andere breedte heeft, een extra balk, plafondbalk, pijp of brandonderbreking kan zijn.
6. Als u het apparaat ongeveer 20 seconden niet gebruikt, wordt het automatisch uitgeschakeld. Om het weer in te schakelen, drukt u ongeveer 1 seconde op de TEST button (TEST-knop).

SPECIFICATIE

OPMERKING:

De detectiediepte en randdetectie kunnen variëren als gevolg van het vochtgehalte van materialen, de textuur van de muur, verf, enz.

BATTERIJ VERVANGEN

Wanneer het symbool " " op het display verschijnt, betekent dit dat de batterij bijna leeg is en moet worden vervangen. Verwijder het batterijklepje, sluit een 9V-batterij aan op de kabel en plaats deze erin. Plaats het batterijklepje correct terug.

VERWIJDEREN VAN DIT ARTIKEL

Geachte klant,
Als u op enig moment van plan bent dit artikel weg te gooien, houd er dan rekening mee dat veel van de componenten ervan bestaan uit waardevolle materialen die kunnen worden gerecycled. Gooi het niet in de vuilnisbak, maar neem contact op met uw gemeente voor recyclingfaciliteiten in uw omgeving.
