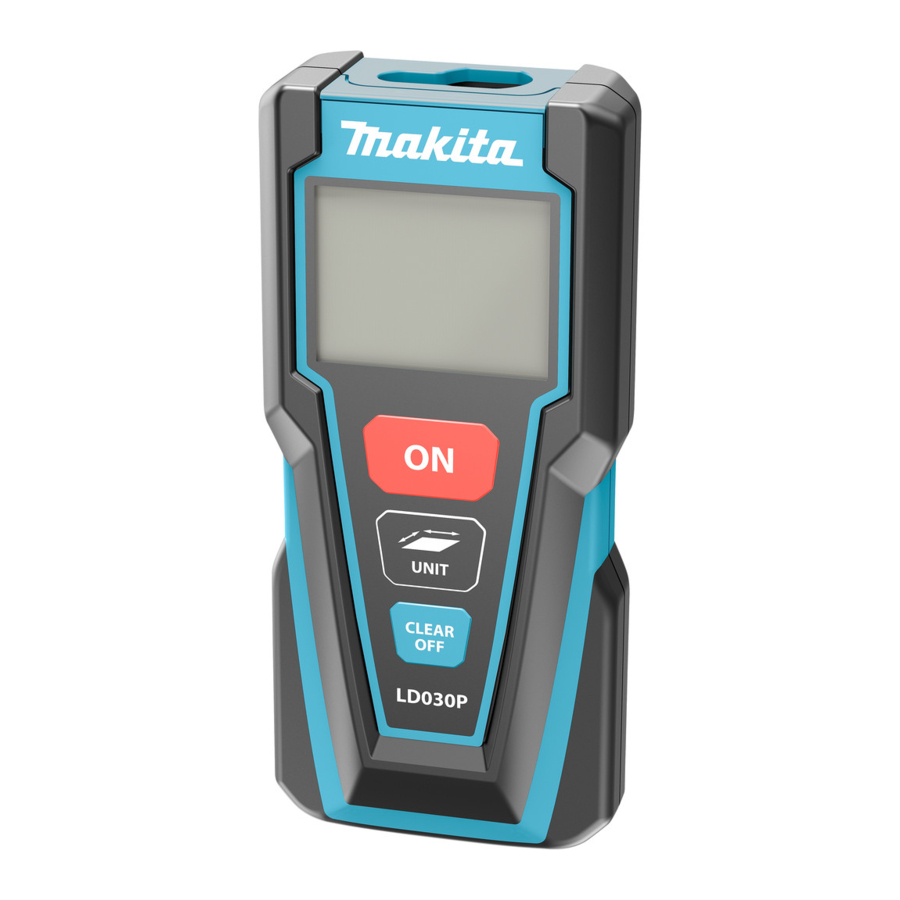

Makita LD030P - Laser Afstandsmeter Handleiding

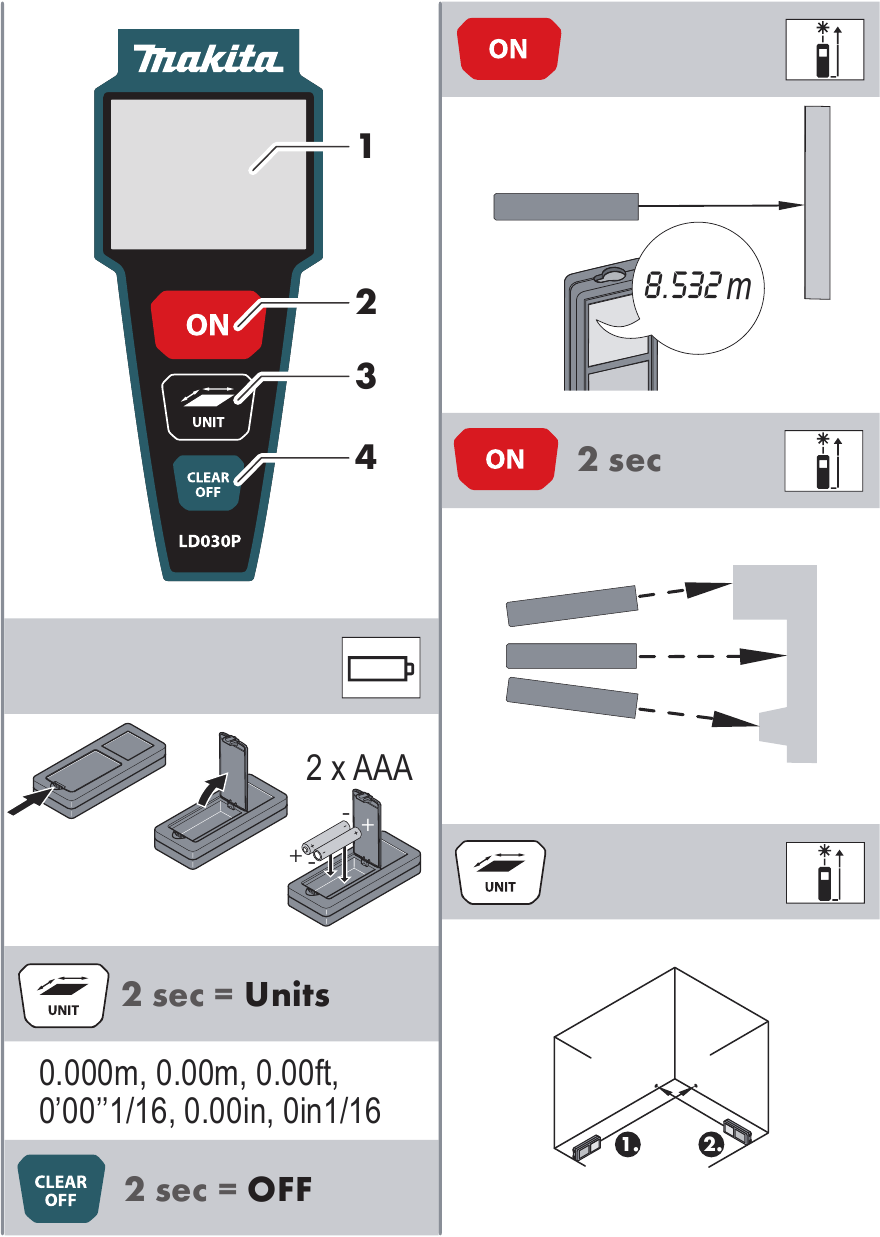

Overzicht
- Display
- On/Measure (Aan/Meten)
- Area /Units (Oppervlakte/Eenheden)
- Clear / Off (Wissen/Uit)
Technische data
| Nauwkeurigheid onder gunstige omstandigheden * | ± 2.0 mm / ± 0.08 in *** |
| Nauwkeurigheid onder ongunstige omstandigheden ** | ± 3.0 mm / ± 0.12 in *** |
| Bereik onder gunstige omstandigheden * | 0.2-30 m / 0.6-98 ft |
| Bereik onder ongunstige omstandigheden ** | 0.2-20 m / 0.6-66 ft |
| Kleinste weergegeven eenheid | 1 mm / 0.04 in |
| Laserklasse | 2 |
| Lasertype | 635 nm, < 1 mW |
| Ø laserpunt op afstanden | 6 / 18 mm 10 / 30 m |
| Beschermingsklasse | IP54 |
| Autom. laser uitschakeling | na 90 s |
| Autom. stroom uitschakeling | na 180 s |
| Batterijduur (2 x AAA) | tot 5000 metingen |
| Afmeting (H x D x B) | 115 x 53 x 25 mm 4.5 x 2.14 x 1 in |
| Gewicht (met batterijen) | 95 g / 3.4 oz |
Temperatuurbereik:
| -25 tot 70°C -13 tot 158°F 0 tot 40°C 32 tot 104°F |
* gunstige omstandigheden zijn: wit en diffuus reflecterend doel (wit geschilderde muur), lage achtergrondverlichting en gematigde temperaturen.
** ongunstige omstandigheden zijn: doelen met een lagere of hogere reflectiviteit of hoge achtergrondverlichting of temperaturen aan de boven- of onderkant van het gespecificeerde temperatuurbereik.
*** Toleranties gelden van 0,2 m tot 5 m met een betrouwbaarheidsniveau van 95%.
Onder gunstige omstandigheden kan de tolerantie verslechteren met 0,1 mm/m voor afstanden boven 5 m.
Onder ongunstige omstandigheden kan de tolerantie verslechteren met 0,15 mm/m voor afstanden boven 5 m.
Foutcodes
Als het bericht Error (Fout) niet verdwijnt na herhaaldelijk inschakelen van het apparaat, neem dan contact op met de dealer.
Als het bericht InFo verschijnt met een nummer, druk dan op de Clear (Wissen) knop en volg de volgende instructies:
| Nr. | Oorzaak | Correctie |
| 204 | Berekeningsfout | Voer de meting opnieuw uit. |
| 252 | Temperatuur te hoog | Laat het apparaat afkoelen. |
| 253 | Temperatuur te laag | Warm het apparaat op. |
| 254 | Batterijspanning te laag voor metingen | Vervang de batterijen. |
| 255 | Ontvangen signaal te zwak, meettijd te lang | Verander het doeloppervlak (bijv. wit papier). |
| 256 | Ontvangen signaal te hoog | Verander het doeloppervlak (bijv. wit papier). |
| 257 | Te veel achtergrondlicht | Schaduw het doelgebied af. |
| 258 | Meting buiten het meetbereik | Corrigeer het bereik. |
| 260 | Laserstraal onderbroken | Herhaal de meting. |
Laserclassificatie
| Golflengte | 635 nm |
| Maximaal uitgestraald vermogen gebruikt voor classificatie | 0.95 mW |
| Pulsherhalingsfrequentie | 320 MHz |
| Pulsduur | >400ps |
| Straaldivergentie | 0.16 mrad x 0.6 mrad |
Onderhoud
- Reinig het apparaat met een vochtige, zachte doek.
- Dompel het apparaat nooit onder in water.
- Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen.
Verantwoordelijkheidsgebieden
De persoon die verantwoordelijk is voor het instrument moet ervoor zorgen dat alle gebruikers deze aanwijzingen begrijpen en naleven.
Verantwoordelijkheden van de fabrikant van de originele apparatuur:
Makita Corporation Anjo, Aichi 446-8502 Japan /
Makita, Jan-Baptist Vinkstraat 2, 3070, België
Internet: www.makita.com
Het bovenstaande bedrijf is verantwoordelijk voor het leveren van het product, inclusief de gebruikershandleiding, in een volledig veilige staat.
Het bovenstaande bedrijf is niet verantwoordelijk voor accessoires van derden.
Verantwoordelijkheden van de persoon die de leiding heeft over het instrument:
- De veiligheidsinstructies op het product en de instructies in de gebruikershandleiding begrijpen.
- Bekend zijn met de lokale veiligheidsvoorschriften met betrekking tot ongevalpreventie.
- Voorkom altijd toegang tot het product door onbevoegd personeel.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Makita LD030P - Laser Afstandsmeter Handleiding
