Craftsman Laser Level CMHT77634 Handleiding

VEILIGHEIDSINSTRUCTIES

Lees en begrijp alle instructies. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

BEWAAR DEZE INSTRUCTIES

Laserstraling, vermijd directe blootstelling aan de ogen, ernstig oogletsel kan het gevolg zijn.

• Gebruik geen optische hulpmiddelen zoals een telescoop of theodoliet om de laserstraal te bekijken.
• Plaats de laser niet in een positie die ertoe kan leiden dat iemand opzettelijk of onopzettelijk in de laserstraal staart. Ernstig oogletsel kan het gevolg zijn
• Gebruik de laser niet in de buurt van kinderen en sta kinderen niet toe de laser te gebruiken.
•
  DEMONTEER DE LASER NIET. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat. Het demonteren van de laser maakt alle garanties op het product ongeldig. Wijzig het product op geen enkele manier. Het wijzigen van het gereedschap kan leiden tot gevaarlijke blootstelling aan laserstraling.

Het gebruik van bedieningselementen of aanpassingen of het uitvoeren van procedures anders dan die beschreven in deze handleiding kan leiden tot blootstelling aan gevaarlijke laserstraling.

• Niet gebruiken in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof.
•
  Gebruik uitsluitend de specifiek aangewezen batterijen. Het gebruik van andere batterijen kan brandgevaar opleveren.
• Bewaar het ongebruikte product buiten het bereik van kinderen en andere ongetrainde personen. Lasers zijn gevaarlijk in de handen van ongetrainde gebruikers.
• Gebruik alleen accessoires die door de fabrikant worden aanbevolen voor uw model. Accessoires die geschikt zijn voor de ene laser, kunnen een risico op letsel opleveren bij gebruik op een andere laser.
• Reparaties en onderhoud MOETEN worden uitgevoerd door een gekwalificeerde reparatiewerkplaats. Reparaties die worden uitgevoerd door onbekwaam personeel kunnen leiden tot ernstig letsel.
• Verwijder of beschadig waarschuwingsetiketten niet. Het verwijderen van etiketten verhoogt het risico op blootstelling aan straling.
• Schakel de laser uit wanneer deze niet in gebruik is. Het laten staan van de laser verhoogt het risico van staren in de laserstraal.
• Plaats de laser veilig. Schade aan de laser of letsel kan het gevolg zijn als de laser valt.
• Alleen voor gebruik binnenshuis.
• Dit product is bedoeld voor gebruik in een temperatuurbereik van 10°C (50°F) - 40°C (104°F)."
•
  Wees voorzichtig bij het boren, spijkeren of snijden in muren, vloeren en plafonds die elektrische bedrading of leidingen kunnen bevatten. Schakel altijd de stroom uit wanneer u in de buurt van elektrische bedrading werkt.

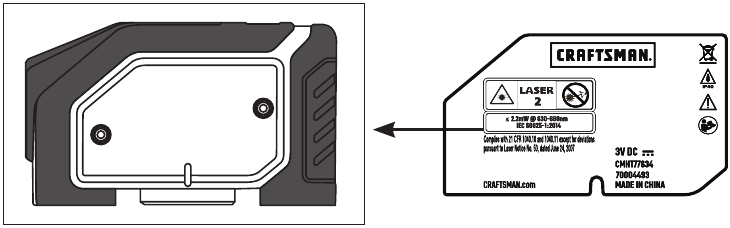

OPMERKING: Voor uw gemak en veiligheid bevinden de volgende labels zich op uw laser

Het label op uw gereedschap kan de volgende symbolen bevatten:

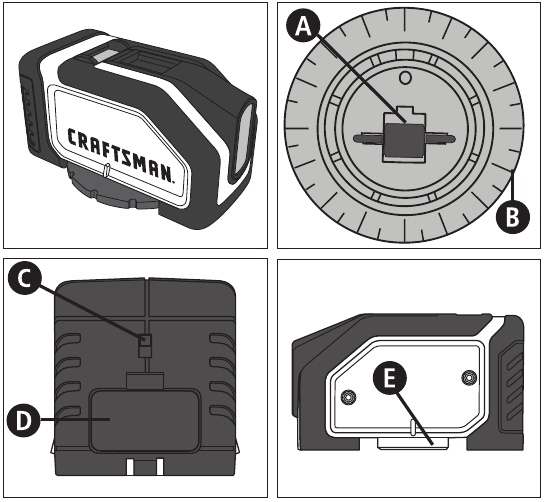

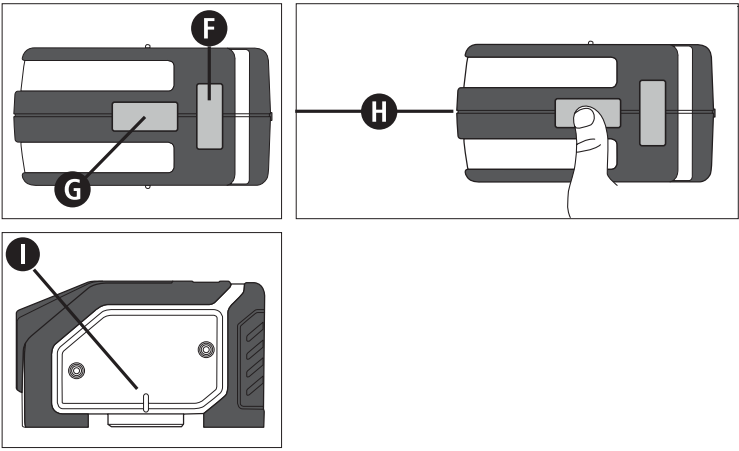

KENMERKEN

1. Gipsplaatpen
2. Gradenboogring
3. Laser aan/uit-schakelaar
4. Batterijklep
5. Magnetische voet
6. Verticale waterpasbel
7. Horizontale waterpasbel
8. Laserlijn
9. Uitlijningsindicator

DE BATTERIJEN PLAATSEN

Zorg ervoor dat de laser aan/uit-schakelaar (C) volledig is uitgeschakeld door de schakelaaractuator in de "Off" (Uit) positie te zetten. Verwijder de batterijklep (D). Plaats 2 nieuwe 1,5 volt AA alkaline- of heavy-duty batterijen en zorg ervoor dat de (+) en (-) polen correct overeenkomen. Plaats de batterijklep terug.

Batterijen kunnen exploderen of lekken en kunnen letsel of brand veroorzaken.

Om dit risico te verminderen:

• Volg zorgvuldig alle instructies en waarschuwingen op het batterijlabel en de verpakking.
• Plaats de batterij altijd correct met betrekking tot de polariteit (+ en -), aangegeven op de batterij en de apparatuur.
• Maak geen kortsluiting op de batterijpolen.
• Laad de batterij niet op.
• Verwijder de lege batterij onmiddellijk en voer deze af volgens de lokale voorschriften.
• Gooi de batterij niet in vuur.
• Houd batterijen buiten het bereik van kinderen.
• Verwijder de batterij als het apparaat enkele maanden niet wordt gebruikt.

Het transporteren van batterijen kan mogelijk brand veroorzaken als de batterijpolen per ongeluk in contact komen met geleidende materialen zoals sleutels, munten, handgereedschap en dergelijke. De Amerikaanse Department of Transportation Hazardous Material Regulations (HMR) verbieden zelfs het transporteren van batterijen in de handel of in vliegtuigen (d.w.z. verpakt in koffers en handbagage), TENZIJ ze goed zijn beschermd tegen kortsluiting. Dus wanneer u afzonderlijke batterijen transporteert, zorg er dan voor dat de batterijpolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

GEBRUIKSAANWIJZING

Gipsplaatpen

De pen is scherp en moet met zorg worden behandeld.

OPMERKING: De gipsplaatpen (A) kan alleen worden gebruikt voor gipsplaat, NIET voor andere oppervlakken, waaronder pleister.

• Om de pen in de gipsplaat te drukken, moet u eerst de pen blootleggen door de penvoet vanaf de tegenoverliggende kant te draaien.
• Terwijl u de druk op de penvoet handhaaft, steekt u de pen recht in de gipsplaat en plaatst u deze stevig tegen het gipsplaatoppervlak, zoals weergegeven in Afbeelding 1. De gipsplaatpen moet altijd met de hand worden ingedrukt en nooit met een hamer worden ingeslagen.

• Om de gipsplaatpen van de muur te verwijderen, trekt u deze recht uit.

Zorg er altijd voor dat de gipsplaatpen gesloten is wanneer deze niet in gebruik is.

HORIZONTALE OF VERTICALE LIJNPROJECTIE OP EEN MUUR

1. Handsfree bediening van de laser:

• Bevestig de gipsplaatpen aan de muur volgens de instructies in het gedeelte "Gipsplaatpen". Zorg er altijd voor dat de gipsplaatpen stevig aan de muur is bevestigd.
• Bevestig de magnetische voet (E) van de laser aan de gipsplaatpen.
• Zet de aan/uit-schakelaar (C) op de "On" (Aan) positie om de laserlijn te projecteren.
• Draai de laser om de horizontale (G) of verticale (F) waterpasbellen te centreren. Zorg ervoor dat de laser stevig aan de gipsplaatpen is bevestigd voordat u de steun verwijdert.

2. Bediening van de laser:

• Houd de laser stevig tegen de muur.
• Zet de aan/uit-schakelaar (C) op de "On" (Aan) positie om de laserlijnen te projecteren.
• Lijn de laserlijn uit met de juiste markering op uw werkoppervlak, draai de laser om de horizontale (G) of verticale (F) waterpasbellen te centreren. Lijn de laser indien nodig opnieuw uit met de markering.

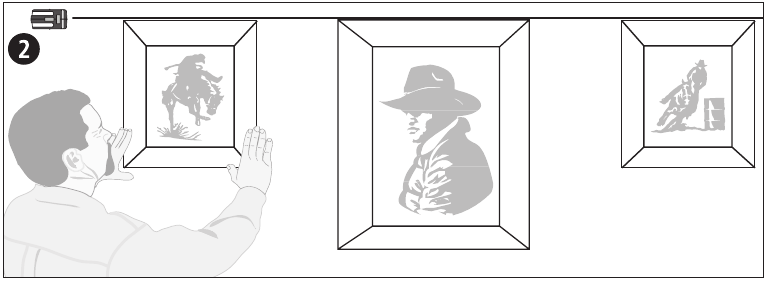

• Afbeelding 2 illustreert een typische toepassing voor de laserwaterpas wanneer deze aan de muur is gemonteerd.


HOEKLIJNPROJECTIE OP EEN MUUR

Bediening van de laser:

• Bevestig de gipsplaatpen aan de muur volgens de instructies in het gedeelte "Gipsplaatpen". Zorg er altijd voor dat de gipsplaatpen stevig aan de muur is bevestigd.
• Bevestig de magnetische voet (E) van de laser aan de gipsplaatpen.
• Draai de laser om de horizontale (G) of verticale (F) waterpasbellen te centreren.
• Draai de gradenboogring om de "0" markering uit te lijnen met de uitlijningsindicator (I).
• Draai de laser totdat de indicator (I) de gewenste hoek heeft bereikt.
• Zet de aan/uit-schakelaar (C) op de "On" (Aan) positie om de laserlijn te projecteren.

RECHTE LIJNPROJECTIE OP ELK VLAK OPPERVLAK

Vrije handbediening van de laser:

• Houd de laser stevig tegen een vlak oppervlak.
• Zet de aan/uit-schakelaar (C) op de "On" (Aan) positie om de laserlijn te projecteren.
• Lijn de laserlijn uit met de juiste markeringen op uw werkoppervlak (veelvoorkomend gebruik is het leggen van tegels of het markeren van multiplex voor het snijden).

Laserstraling, vermijd directe blootstelling aan de ogen.

HANDIGE TIPS

• Als het laserlicht zwak wordt of niet meer zichtbaar is wanneer de schakelaar in de aan-stand staat, controleer of vervang dan de batterij.
• De laserlijnen zijn alleen waterpas op de muur waartegen de unit wordt gehouden of gehangen. De korte lijn die zichtbaar is op een aangrenzende muur is niet waterpas. Hetzelfde geldt voor rechte lijnprojectie op een vloer of muur, de korte lijn op een aangrenzende muur is niet waterpas.
• De laserunit mag nooit worden gebruikt als een waterpas (met bel). De waterpassen zijn alleen gekalibreerd op de laserlijn wanneer ze tegen een verticaal oppervlak worden gehouden of gehangen.
• De laserunit genereert alleen horizontale lijnen wanneer deze tegen een verticaal oppervlak wordt gehouden of gehangen.
• Zorg ervoor dat de laser zo haaks mogelijk op het vlakke oppervlak staat om een correcte lijnprojectie te garanderen.

OPSLAG

Bewaar de laserwaterpas altijd binnenshuis.

ONDERHOUD

Gebruik alleen milde zeep en een vochtige doek om het gereedschap schoon te maken. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (anders dan die vermeld in deze handleiding) worden uitgevoerd door erkende servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangende onderdelen worden gebruikt.

Accessoires

Het gebruik van een accessoire dat niet wordt aanbevolen voor gebruik met dit gereedschap kan gevaarlijk zijn.

BEPERKTE GARANTIE

De duur van de dekking kan variëren; raadpleeg de productinstructies voor de exacte duur van de dekking.

Om de hieronder vermelde garantiedekking te verkrijgen, moet u een defect product met aankoopbewijs retourneren aan de winkel waar het is gekocht.

CRAFTSMAN BEPERKTE GARANTIE
VOOR ÉÉN JAAR vanaf de datum van verkoop wordt dit product gegarandeerd tegen defecten in materiaal of vakmanschap.

MET AANKOOPBEWIJS wordt een defect product gratis vervangen.
Deze garantie dekt geen verbruiksartikelen die door normaal gebruik binnen de garantieperiode kunnen verslijten.
Deze garantie is slechts 90 dagen geldig vanaf de datum van verkoop als dit product ooit wordt gebruikt voor het leveren van commerciële diensten of als het aan een andere persoon wordt verhuurd.

TECHNISCHE SPECIFICATIES VAN DE LASERWATERPAS

Voldoet aan 21 CFR 1040.10 en 1040.11, behalve voor afwijkingen overeenkomstig Laser Notice No. 50, dated June 24, 2007

• Avoid exposure-Laser radiation emitted from this aperture. (Vermijd blootstelling - Laserstraling die uit deze opening wordt uitgestraald.)


© 2018 CRAFTSMAN 701 EAST JOPPA ROAD TOWSON, MARYLAND 21286
www.CRAFTSMAN.com ; N599502 APRIL 2018
