Ltech WiFi-RDM01 - Wi-FI RDM LED Controller Bedieningsinstructie

Producteigenschappen

Snel zoeken

Onderhoud op afstand

Eenvoudige instelling

Adresseerbaar

Gemakkelijk testen

WiFi-RDM01 is de RDM-mastercontroller, die door de RDM-standaardprotocol de overeenkomstige parameters van de apparatuur met RDM-protocol doorbladert en instelt.

WIFI-RDM01 maakt gebruik van de wifi-module, die draadloos kan worden bediend door de APP van de telefoon en ondersteuning biedt voor het upgraden van de firmware op afstand. Het is handig voor klanten om de meest functionele en nieuwste firmwareversie te gebruiken.

WiFi-RDM01 kan compatibel zijn met het product van andere merken met het RDM-protocol, en het heeft geen invloed op de normale werking van andere producten wanneer het aan de bus hangt.

Productparameters

Model	WiFi-RDM01
Ontvangen DMX-kanalen	512
Verzonden DMX-kanalen	512
Ingang	5~24Vdc
Uitgang	DMX 512 / RDM
Werktemperatuur	-30°C~55°C
Protocol	2.4GHz Wi-Fi, 802.11b/g/n ANSI E1.20-2010 RDM
Garantie	5 jaar
Gewicht (brutogewicht)	110g
Certificeringen

Inhoud van de verpakking

• LED-controller 1 stuks

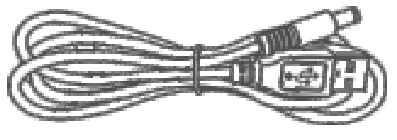

• Stroomconversielijn 1 stuks

• Technische brochure 1 stuks


★ Zorg ervoor dat de accessoires compleet zijn na het openen van de verpakking.

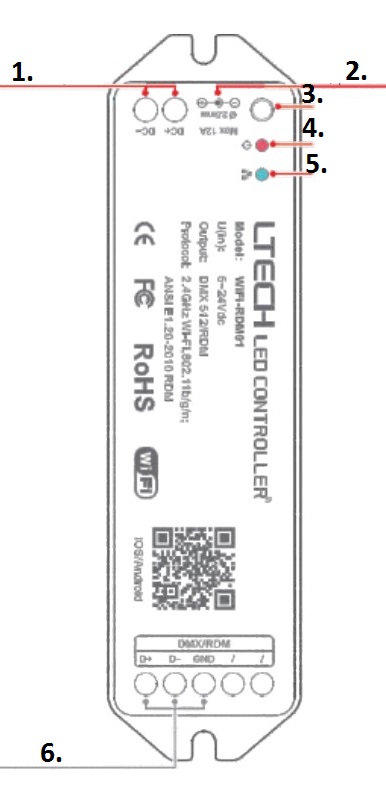

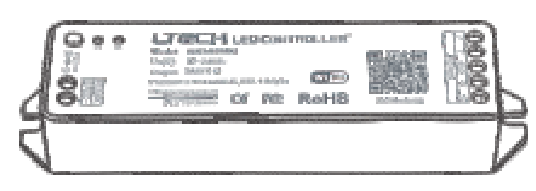

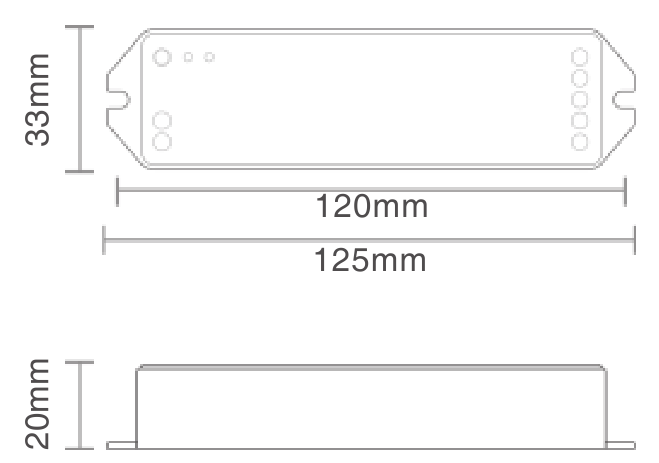

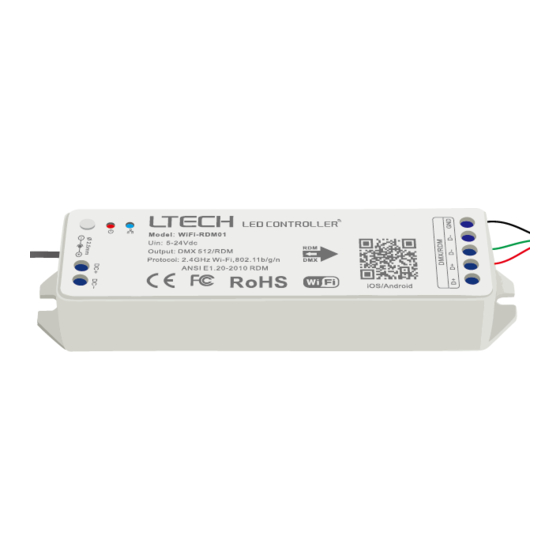

Productstructuur

1. DC+DC-socket (5~24Vdc)

2. DC-jack (φ5.5mm×φ2.5mm)

3. Instelknop

4. Stroomlampje

5. Communicatielampje

6. DMX-signaaluitgang

Stroomlampje: Rood lampje brandt (stroom is normaal); rood lampje knippert (abnormaal).

Communicatielampje:

• Blauw lampje knippert langzaam (initialisatie);
• Blauw lampje knippert geleidelijk (in configuratie);
• Blauw lampje UIT (configuratie voltooid);
• Blauw lampje knippert snel (datatransceiver).

Instelknop: Houd de knop 6 seconden lang ingedrukt om de fabrieksinstellingen te herstellen, de apparatuur is zonder wachtwoord bij herstel.

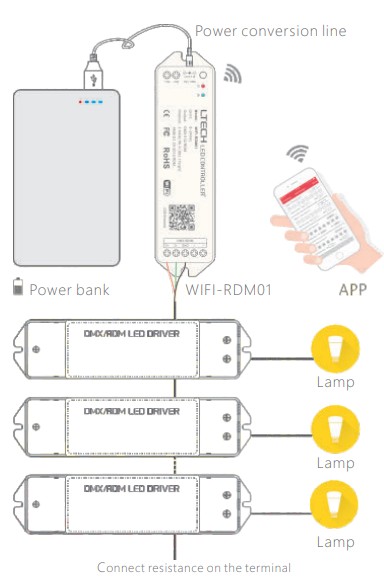

Productinstallatie

De unit kan worden aangesloten op meerdere RDM-functiedecoders

★ Het product kan worden gevoed door een powerbank of 5~24V adapter via een stroomconversielijn.
Twee opties voor de stroomingang: DC+DC-socket & DC-jack.
Gebruik een standaard RS485 afgeschermde twisted pair-signaalkabel.

Let op

1. Het product moet worden geïnstalleerd en onderhouden door een gekwalificeerd persoon.
2. Dit product is niet waterdicht. Vermijd zon en regen. Zorg er bij installatie buitenshuis voor dat het in een waterdichte behuizing is gemonteerd.
3. Goede warmteafvoer verlengt de levensduur van de controller. Zorg voor een goede ventilatie.
4. Controleer of de uitgangsspanning van de gebruikte LED-voeding overeenkomt met de werkspanning van het product.
5. Zorg ervoor dat er voldoende kabel wordt gebruikt van de controller naar de LED-lampen om de stroom te geleiden. Zorg er ook voor dat de kabel stevig in de connector is bevestigd.
6. Zorg ervoor dat alle draadverbindingen en polariteiten correct zijn voordat u stroom toepast om schade aan de LED-lampen te voorkomen.
7. Als er een storing optreedt, stuur het product dan terug naar uw leverancier. Probeer dit product niet zelf te repareren.

★ Deze handleiding is alleen van toepassing op dit model. Wij behouden ons het recht voor om wijzigingen aan te brengen zonder voorafgaande kennisgeving.

Verbonden & Gematched

Sluit het apparaat aan volgens de instructies: De indicator verandert van knipperende status naar de uit-stand, dan kan er worden gematcht. Start de voeding opnieuw op, zodra het blauwe lampje niet knippert.

Scan de QR-code om de APP te downloaden via een mobiele telefoon

iOS / Android

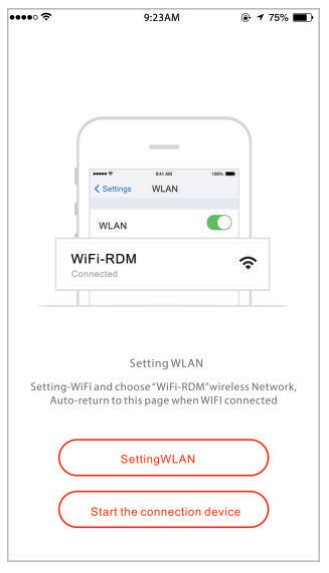

Verbonden met wifi

Nadat u hebt bevestigd dat de WiFi-RDM01 al is gekoppeld aan het RDM-apparaat, volgt u de instructies om de wifi via de telefoon te verbinden. De standaard WiFi-naam is WiFi-RDM01, geen wachtwoord.

Zoeken & Apparaat toevoegen

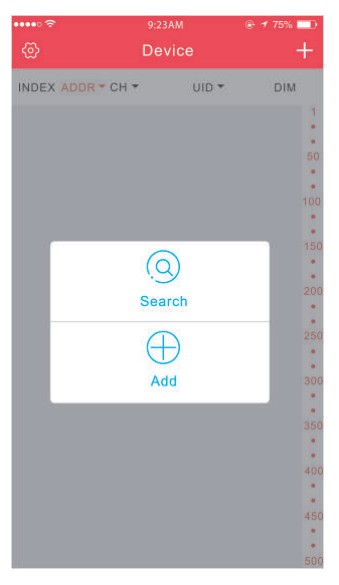

Na het voltooien van de instelling, klikt u op " " in de rechterbovenhoek om de knop Zoeken en Toevoegen te laten verschijnen; Zoeken betekent het apparaat opnieuw zoeken, Toevoegen betekent het apparaat toevoegen.

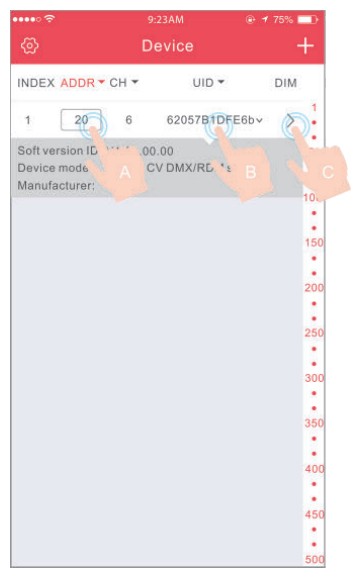

Bewerken

Het bewerken kan worden voortgezet nadat het zoeken naar het apparaat is gelukt.

1. Druk op het juiste vak van ADDR, dan kan het adres worden bewerkt.
2. Druk op de UID-code, de informatie van dit apparaat zal verschijnen.
3. Druk op de DIM-knop "" en ga vervolgens naar de Dim-interface.

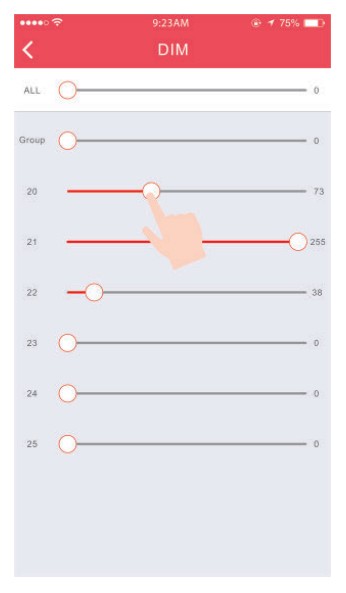

Dimmen

Schuif de dimstaaf naar links en rechts om het dimmen aan te passen.

Bewerk de instelling van de voeding

Terug naar de apparaatinterface, druk op de knop in de linkerbovenhoek, ga naar de instellingsinterface.

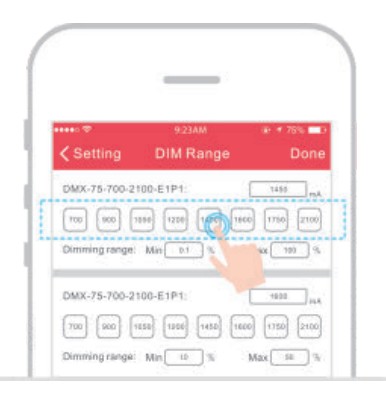

Druk op DIM-bereik, dan kunnen de parameters van de dimbare driver worden ingesteld. Als de driver van ons bedrijf zich tussen de gezochte apparaten bevond, tonen de juiste modelparameters de bewerkbare status, de huidige waarde en het dimbereik.

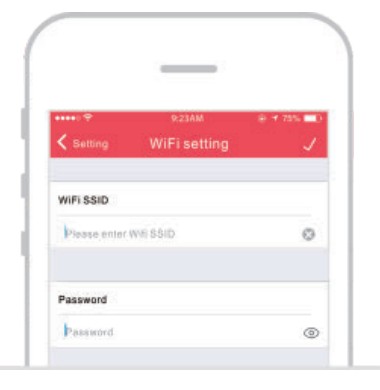

Wifi-wachtwoord wijzigen

Terug naar de instellingsinterface, wijzig het WiFi SSID-nummer en het wachtwoord door op de WiFi-instelling te klikken.

Scan de QR-code om onze website te volgen

www.ltech-led.com
