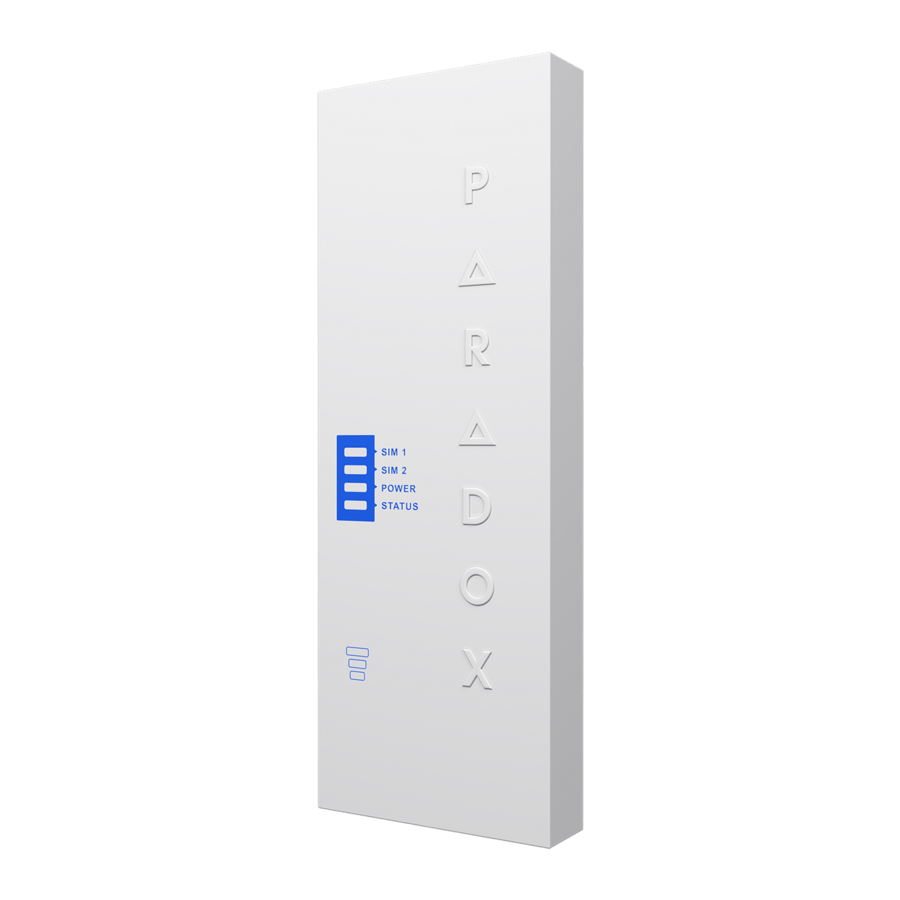

Paradox PCS265 LTE Installatie- en Programmeringsgids
- 1 Installatie
- 2 SIM-kaart aansluiting
- 3 Paneelaansluitingen
- 4 RS485 Aansluiting
- 5 Externe Antenne Aansluiting
- 6 IP Module Aansluiting
- 7 Het apparaat inschakelen
- 8 LED Functionaliteit
- 9 Programmeren
- 10 Aanvullende programmeringsopties
- 11 Lijst met SMS-opdrachten
- 12 EN-certificering
- 13 Technische specificaties
- 14 Garantie
- 15 Octrooien
- 16 Referenties
- 17 Download handleiding
- 18 In andere talen

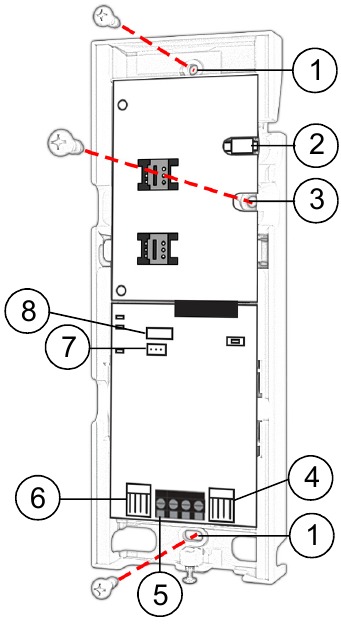

Installatie
- Montagegat
- Antenneconnector
- Muurbeschermingsgat
- Seriële connector
- RS485 / voedingsaansluiting
- Upgrade connector
- Batterijaansluiting
- Sabotageschakelaar afdekking

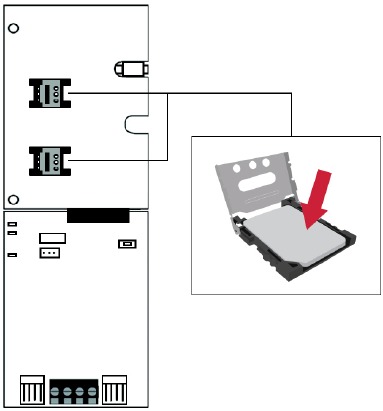

SIM-kaart aansluiting
De PCS265 LTE ondersteunt twee nano LTE/4G/3G/2G of GSM provider SIM-kaarten. Om de SIM-kaarten te installeren, opent u de SIM-kaartlade en plaatst u de kaart in de basis, zoals afgebeeld. SIM-kaart 1 wordt gebruikt als "Primary" (Primair) en SIM-kaart 2 voor "Backup" (Back-up).
Opmerking: SIM-kaart 2 kan alleen via SMS worden geconfigureerd.

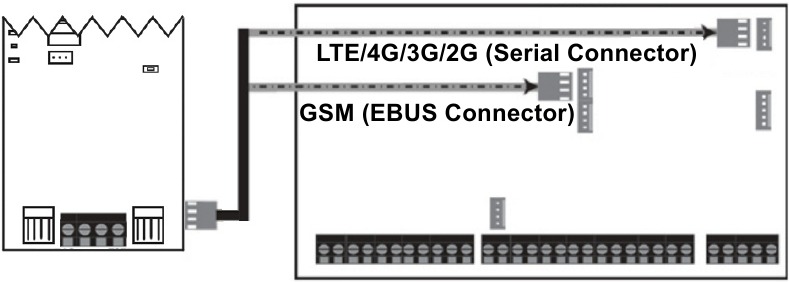

Paneelaansluitingen
Sluit de seriële uitgang van de PCS265 LTE aan op de seriële connector op het paneel.
- Voor LTE/4G/3G/2G rapportage, sluit aan op de seriële poort van het paneel.
- Voor GSM-rapportage, sluit aan op de EBUS-poort van het paneel.
![Paneelaansluitingen]( "Paradox - PCS265 LTE - Paneelaansluitingen")

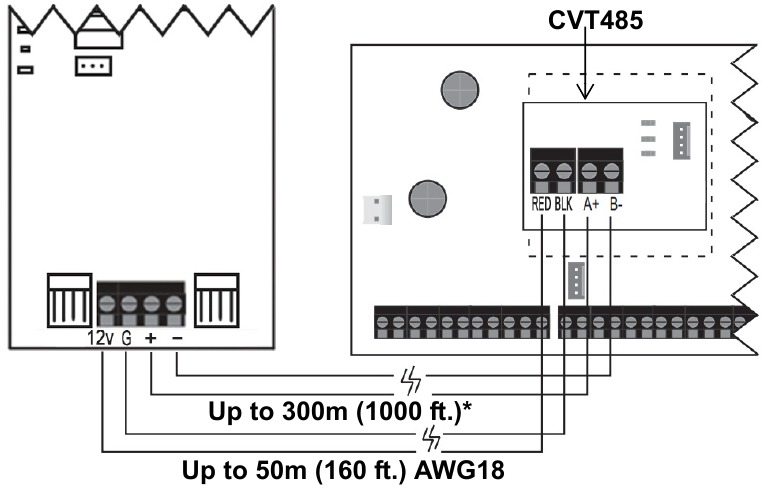

RS485 Aansluiting
Een CVT485-module kan worden aangesloten op de EBUS van het bedieningspaneel om de afstand (tot 300 m) tussen het paneel en de PCS265 LTE te verlengen. Raadpleeg de tekening voor aansluitingen.
Externe Antenne Aansluiting
Gebruik de ANTK4G LTE externe antenne kit voor PTCRB installaties of om de RF ontvangst te verbeteren als de signaalsterkte van uw module zwak is.
Externe antenne kits en verlengkits worden apart aangeschaft.
IP Module Aansluiting
De PCS265 LTE kan worden aangesloten op de PCS-poort van een IP Internet Module. Raadpleeg de installatiehandleiding van de IP-module voor meer informatie over het configureren van deze optie.
Het apparaat inschakelen
Zodra uw hardware-aansluitingen voltooid zijn, begint de PCS265 LTE module met zijn opstartsequentie.
- De Power (Stroom) LED gaat continu groen branden
- De Status LED is rood en schakelt na ongeveer 10 seconden over naar groen
- De SIM card 1 (SIM-kaart 1) LED knippert langzaam oranje tijdens het zoeken naar het GSM-netwerk; zodra deze gevonden is, brandt de LED continu oranje
Als geconfigureerd voor LTE/4G/3G/2G rapportage, moet u de netwerkprovider informatie configureren. Raadpleeg het gedeelte Programmeren.
Opmerking: De batterij is optioneel. Als een batterij wordt gebruikt/geïnstalleerd, zorg er dan voor dat de batterij niet leeg raakt en dat de batterij wordt vervangen wanneer deze bijna leeg is.
De batterijfunctie is om het uitschakelen van de stroom te ondersteunen en niet om te worden gebruikt als back-up zoals gedefinieerd in EN50131-6.
LED Functionaliteit
| LED | Functionaliteit |
| SIM1 en SIM2* | Langzaam oranje knipperend - Zoeken naar het netwerk Continu paars - LTE/4G Continu blauw - 3G Continu oranje - GSM Continu groen - 2G (n/v voor Noord- en Zuid-Amerika) Snel knipperend - Gegevens uitwisselen (de kleur van de knipperende LED komt overeen met de kleur van LTE/4G/3G/2G of GSM, afhankelijk van welke wordt gebruikt) Uit - SIM-kaart 1 of 2 is niet geïnstalleerd, niet actief of momenteel niet in gebruik |
| Power (Stroom) | Continu groen Uit - Geen stroom |
| Status | Rood - Foutconditie, geen firmware Rood/Groen afwisselend - Firmware bijwerken Groen - Geen fout en/of batterij volledig opgeladen Oranje - Batterij wordt opgeladen |
| Signal Strength (Signaalsterkte) | Drie LED's geven de netwerksterkte aan |
| Alle LED's (behalve stroom) | Knipperend - Geen datacommunicatie |
*Bij gebruik van een e-bus verbinding is de LED altijd oranje.
Programmeren
Om de PCS265 LTE te configureren voor rapportage, moet u eerst uw SIM-kaarten configureren. Houd er rekening mee dat SIM-kaart 1 kan worden geconfigureerd via paneelprogrammering en SIM-kaart 2 via SMS.
LTE/4G/3G/2G Rapportage
(Alleen seriële poort of via SMS-verbinding)
Netwerkprovider Informatie
| MG/SP | EVO | Functie |
| [921] | [2960] | APN deel 1 (tekens 1-16) |
| [922] | [2961] | APN deel 2 (tekens 17-32) |
| [923] | [2962] | APN gebruikersnaam deel 1 (1-16) |
| [924] | [2963] | APN gebruikersnaam deel 2 (17-32) |
| [925] | [2964] | APN wachtwoord deel 1 (1-16) |
| [926] | [2965] | APN wachtwoord deel 2 (17-32) |
 Deze informatie kan worden verkregen bij uw mobiele netwerkprovider. | ||
Netwerkprovider Informatie
Raadpleeg de Lijst met SMS-opdrachten Tabel.
LTE/4G/3G/2G Rapportage Opties
| MG/SP | EVO | Functie | Details | |
| [918] [919] | [2976] tot [2983] | Account / Partitie Registratie | MG/SP: Secties vertegenwoordigen account/partitie 1 en 2 EVO: Secties vertegenwoordigen account / partitie 1 tot 8 | |
| [806] | [2975] | [7] Uit + [8] Uit = alleen vaste lijn [7] Uit + [8] Aan = LTE/4G/3G/2G primair / vaste lijn back-up (standaard) [7] Aan + [8] Uit = alleen vaste lijn [7] Aan + [8] Aan = vaste lijn en LTE/4G/3G/2G parallel | ||
| Receiver Settings (Ontvangerinstellingen) | MG/SP | |||
| Receiver #: | 1 | 2 | Backup (Back-up) | |
| IP address* (IP-adres*) | [929] | [936] | [943] | |
| IP port ** (IP-poort**) | [930] | [937] | [944] | |
| IP address WAN 2 (IP-adres WAN 2) | [931] | [938] | [945] | |
| IP port WAN2 (IP-poort WAN2) | [932] | [939] | [946] | |
| Receiver password (Ontvangerwachtwoord) | [933] | [940] | [947] | |
| Security Profile (Beveiligingsprofiel) | [934] | [941] | [948] | |
| Module registration (Module registratie) Press (Druk op) [ARM] to register (om te registreren) | [935] | [942] | [949] | |
| Receiver Settings (Ontvangerinstellingen) | EVO | |||
| Receiver #: | 1 | 2 | 3 | 4 |
| IP address* (IP-adres*) | ||||
| IP port ** (IP-poort**) | ||||
| IP address WAN 2 (IP-adres WAN 2) | [2984] | [2986] | [2988] | [2990] |
| IP port WAN2 (IP-poort WAN2) | ||||
| Receiver password (Ontvangerwachtwoord) | ||||
| Security Profile (Beveiligingsprofiel) | ||||
| Module registration (Module registratie) Press (Druk op) [ARM] to register (om te registreren) | [2985] | [2987] | [2989] | [2991] |
| * For (Voor) 1 or (of) 2 digit numbers (cijfers), add (toevoegen) "0's" before (voor) the digit (het cijfer): e.g., 138.002.043.006 ** Default (Standaard) = 10000 Enter (Invoeren) [MEM] for (voor) blank space (spatie) | ||||
GSM Rapportage (EBUS Aansluiting)
Rapportage Opties
| MG/SP | EVO | Details |
| [805] | [2950] | [1] Uit + [2] Uit = alleen vaste lijn (standaard) [1] Uit + [2] Aan = vaste lijn primair / GSM back-up (standaard) [1] Aan + [2] Uit = GSM primair / vaste lijn back-up [1] Aan + [2] Aan = alleen GSM |
| [815] tot [817] | [3071] tot [3074] | Telefoonnummers |
| [811] tot [812] | [3061] tot [3068] | Accountnummers |
SMS Berichten voor Back-up
| Command (Commando) | Description (Beschrijving) |
| P[PASSWORD].SMS[GSM MODEM TELEPHONE #].[IPRS-7 PASSWORD] | Used to program the receiver's SMS parameters (Gebruikt om de SMS-parameters van de ontvanger te programmeren) |
Aanvullende programmeringsopties
SMS-taal
| Taal | Waarde | Taal | Waarde |
| Engels (standaard) | 000 | Bulgaars | 016 |
| Frans | 001 | Roemeens | 017 |
| Spaans | 002 | Slowaaks | 018 |
| Italiaans | 003 | Chinees | 019 |
| Zweeds | 004 | Servisch | 020 |
| Pools | 005 | Maleis | 021 |
| Portugees | 006 | Sloveens | 022 |
| Duits | 007 | Litouws | 023 |
| Turks | 008 | Fins | 024 |
| Hongaars | 009 | Ests | 025 |
| Tsjechisch | 010 | Canadees Frans | 026 |
| Nederlands | 011 | Belgisch | 027 |
| Kroatisch | 012 | Lets | 028 |
| Grieks | 013 | Albanees | 029 |
| Hebreeuws | 014 | Macedonisch | 030 |
| Russisch | 015 |
SMS-programmering
Raadpleeg de respectievelijke gebruikershandleiding van het paneel voor meer informatie over persoonlijke SMS-rapportage.
| Sectie | SMS-sitennaamlabel |
| EVO | |
| [2954] | __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ |
| MG/SP | |
| [780] | __/__/__/__/__/__/__/__/__/__/__/__/__/__/__/__ |
Lijst met SMS-opdrachten
Houd er rekening mee dat het standaardwachtwoord admin is.
| Opdracht | Beschrijving |
| P[wachtwoord].A[IP-adres].P[poortnummer] | Wordt gebruikt voor LTE/4G/3G/2G-toegang op afstand |
| P[wachtwoord].IP.[telefoonnummer voor terugbellen] | Wordt gebruikt om het IP-adres en de IP-poort van de PCS265 LTE te verkrijgen en of de optie "bandbreedtebesparing" wordt gebruikt |
| P[wachtwoord].RESET | Wordt gebruikt om de PCS265 LTE opnieuw op te starten |
| P[wachtwoord].VOLOUT.[GSM-uitgangsvolume] |
Wordt gebruikt om de GSM-uitgang volume in te stellen; waarden variëren tussen 50 en 100 |
| P[wachtwoord].STATUS.[telefoonnummer] | Wordt gebruikt om de signaalsterkte, signaalkwaliteit, LTE/4G/3G/2G-verbindingsstatus en APN-instellingen van de huidige SIM-kaart te verkrijgen |
| P[wachtwoord].APN1.NAME.[Access Point Name] |
Wordt gebruikt om de SIM-kaart 1 te programmeren APN |
| P[wachtwoord].APN1.USER.[Access Point Name] | Wordt gebruikt om de gebruikersnaam van de SIM-kaart 1 APN te programmeren |
| P[wachtwoord].APN1.PSW.[Access Point Name] | Wordt gebruikt om het wachtwoord van de SIM-kaart 1 APN te programmeren |
| P[wachtwoord].APN1.CLEAR] | Wordt gebruikt om de SIM-kaart 1 APN te wissen |
| P[wachtwoord].VAPN1.[CALL BACK PHONENUMBER] |
Wordt gebruikt om de SIM-kaart 2-toegang te bekijken Puntnaam-informatie |
| P[wachtwoord]. APN2.NAME.[Access Point Name] | Wordt gebruikt om de toegangspuntnaam van SIM-kaart 2 te programmeren |
| P[wachtwoord].APN2.USER.[Access Point Name] | Wordt gebruikt om de gebruiker van SIM-kaart 2 Access Point te programmeren |
| P[wachtwoord].APN2.PSW.[Access Point Name] | Wordt gebruikt om het wachtwoord van SIM-kaart 2 Access Point te programmeren |
| P[wachtwoord].APN2.CLEAR |
Wordt gebruikt om de SIM-kaart 2-toegang te wissen Puntnaam |
| P[wachtwoord].VAPN2.[CALL BACK PHONE NUMBER] | Wordt gebruikt om de toegangspuntnaaminformatie van SIM-kaart 2 te bekijken |
| P[wachtwoord].[IP1W1/ IP1W2/IP2W1/ IP2W2/ IP3W1/IP3W2/IP4W1/ IP4W2].[domeinnaam] | Domeinnaam instellen voor LTE/4G/3G/2G-ontvanger |
| P[wachtwoord].[IP1W1/ IP1W2/IP2W1/ IP2W2/ IP3W1/IP3W2/IP4W1/ IP4W2].CLEAR | Wissen domeinnaam voor LTE/4G/3G/2G-ontvanger |
| C[gebruikerscode].[ARM/OFF].A[zonenummer], [zonenummer], [zonenummer]TO[zonenummer] | In-/uitschakelen |
| P[wachtwoord].---S | SWAN-polling uitschakelen (V4.10.011 en hoger) |
| P[wachtwoord].+++S | SWAN-polling inschakelen (V4.10.011 en hoger) |
EN-certificering
De volgende verklaringen zijn van toepassing op EN 50131- en EN 50136-certificering:
- De werkingsmodus is pass-through
- PCS265LTE moet worden geïnstalleerd en aangesloten op een EN-goedgekeurd bedieningspaneel van klasse 3
- Bewaking van de transmissienetwerkinterface (internetverbinding): in geval van een netwerk-/interfacefout stuurt het apparaat een storingsbericht naar het bedieningspaneel, dat dit vervolgens weergeeft via aangesloten toetsenbord(en)
- Informatiebeveiliging wordt bereikt door 256-bits gecodeerde, gecontroleerde communicatie (AES-validatienummer 986), waardoor ongeoorloofd lezen of wijzigen van berichten wordt voorkomen
- Substitutiebeveiliging wordt bereikt door informatiebeveiliging (zoals hierboven vermeld), fysieke beveiliging (sabotagebescherming) en door een uniek serienummer van elk apparaat. Berichten die naar de ontvangende instantie worden gestuurd, bevatten het S/N om de vervanging te identificeren en dienovereenkomstig te waarschuwen
Technische specificaties
| Specificaties | Beschrijving |
| RF-vermogen |
Klasse 4 (2W) @ 850/1900 MHz Klasse 2 (1W) @ 1800/1900 MHz UMTS 850/1900 @ 0,25W (Amerika) UMTS 900/2100 @ 0,25W (Europa) |
| Antennebandbreedte | 5 banden, breedband |
| Spanningsingang | 12 VDC nominaal |
| Verbruik tijdens GPRS/GSM-transmissie | 60 mA stand-by 300 mA maximaal |
| Encryptie | 128-bits (AES) |
| SMS-protocol | 7-bits (GSM: 3GPP TS 23.038/ GSM03.38) of 16-bits (UCS2 ISO/IEC10646) |
| SIM-kaarten | LTE/4G/3G GSM (2G - n/a voor Noord- en Zuid-Amerika) |
| Vochtigheid | 0 - 90% niet-condenserend |
| Bedrijfstemperatuur | -20 - 50°C (-4 tot 122°F) |
| Afmetingen | 20,8 x 7,5 x 2 cm / 8,2 x 2,9 x 0,8 inch. |
| Certificeringen |
EN 50136-1 EN 50136-2 klasse 3 Klasse II EN 50131-10 ATS-categorie SP5 Certificatie-instantie: Applica Test and Certification |
Veiligheidsopmerking: Dit apparaat kan continu werken bij een temperatuur van 55°C (131°F) gedurende een maximale periode van 7 dagen.
Garantie
De verklaring van beperkte garantie is te vinden op de website www.paradox.com/terms.
Octrooien
Uw gebruik van het Paradox-product betekent dat u deze algemene voorwaarden accepteert. De volgende Amerikaanse octrooien kunnen van toepassing zijn: 5.886.632 en 6.215.399. Andere Canadese en internationale octrooien kunnen van toepassing zijn.
©2021 Paradox Security Systems (Bahamas) Ltd. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
