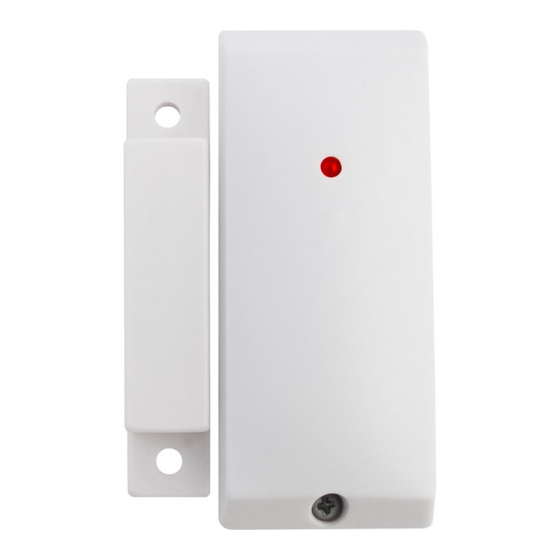

Ontech Alarmbox 9012 - Alarmhandleiding

Aarzel niet om contact met ons op te nemen via info@ondico.see als u opmerkingen of commentaar heeft op het apparaat en deze handleiding.

Positie van de componenten

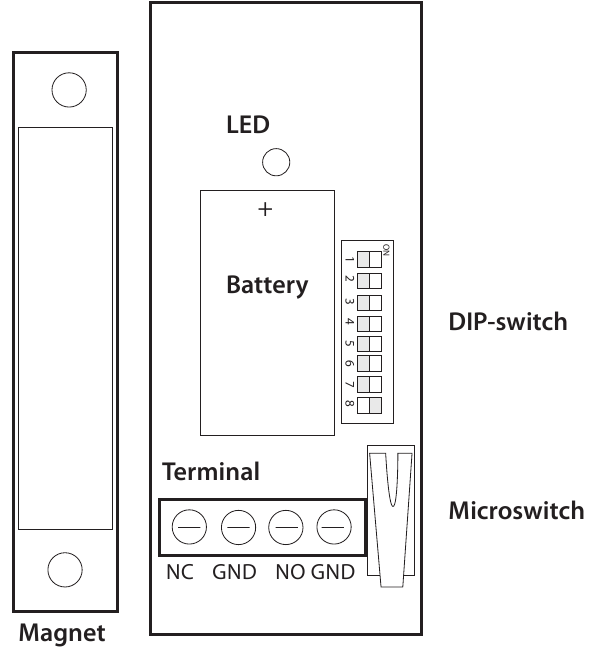

Hierboven wordt het apparaat weergegeven zonder de behuizing van de kast. De afbeelding is vereenvoudigd om de positie van de componenten gemakkelijk te kunnen weergeven.

Ondico AB is niet verantwoordelijk voor schade die kan ontstaan ​​door onjuist gebruik of als het product niet naar behoren werkt.

Introductie

• Ontech Alarmbox 9012 is een draadloos apparaat dat alarmen verzendt naar Ontech GSM 9020 en Ontech GSM 9030 via een radio met korte afstand op een frequentie van 2,4 GHz. Ontech GSM 9020 en Ontech GSM 9030 worden in deze handleiding de master unit genoemd.
• De Alarmbox verzendt een alarmbericht wanneer een van de alarminputen; NO (Normally Open) (Normaal Open) eller NC (Normally Closed) (Normaal Gesloten) is geactiveerd. Een ingebouwde magnetische schakelaar is parallel geschakeld met de NC-ingang. Er is ook een sabotagealarm, een microschakelaar wordt geactiveerd wanneer de kastdeksel wordt verwijderd.
• De Alarmbox heeft een ingebouwde temperatuursensor en in alle berichten van het apparaat wordt de temperatuur gerapporteerd.
• Maximaal zeven Alarmboxen kunnen afzonderlijk op elke hoofdeenheid worden aangesloten. Een of meer Ontech Relay 9010 in uw Ontech-systeem vermindert het aantal Alarmboxen dat u kunt aansluiten. De hoogste totale som van Ontech Relay 9010 en Alarmbox units is zeven.
• Het bereik is minimaal 30 meter in vrij veld. Constructie en materiaal in huizen beïnvloeden het werkingsbereik binnenshuis.
• In deze handleiding worden alle commando's beschreven als SMS-commando's.
• Ontech heeft ook apps ontwikkeld voor Android system en Iphones. In die apps wordt de functie beschreven. Zoek op Ontech control op Google Play of App store. Of gebruik de QR-codes hieronder.

Google Play

App store

Inactieve werkingsmodus

De Alarmbox verzendt statusinformatie bij het opstarten en vervolgens elke twintig minuten. Deze informatie wordt opgeslagen tot de volgende statusupdate of maximaal 60 minuten. Dit betekent dat als de Alarmbox wordt losgekoppeld of stopt met werken, het maximaal 60 minuten duurt voordat deze uit SMS-berichten verdwijnt.

Installatie

1. Schakel uw Ontech master unit in.
2. Deactiveer de alarmfunctie in de master unit door een SMS te sturen met de inhoud:
   ABCD*7*0# (ABCD is de PINCODE die u heeft besloten, zie uw handleiding voor de master unit.)
3. Verwijder de behuizing van de Alarmbox door de schroef los te draaien en het bovenste gedeelte omhoog te klappen.
4. Stel het unit ID nummer in
   1. De fabrieksinstelling is ID 2. Als u twee of meer Alarmboxen heeft, wilt u zeker weten welke het alarm verzendt. DIP-schakelaar 6, 7 en 8 worden gebruikt om het ID-nummer in te stellen volgens de onderstaande tabel.

5. Stel het radiokanaal in
   1. Normaal gesproken hoeft u dit niet te wijzigen. Als twee of meer Ontech-systemen dicht bij elkaar werken of als er andere soorten interferentie zijn, kan een ander radiokanaal worden ingesteld. DIP-schakelaar 2, 3, 4 en 5 worden hiervoor gebruikt. Ze kunnen in elke positie worden ingesteld, maar het belangrijkste is dat de instelling hetzelfde is op de master unit en alle aangesloten Alarmboxen.
6. Bevestig het onderste deel van de kast met twee schroeven op de gewenste plaats. Als de magnetische schakelaar moet worden gebruikt, wordt de magneet langs de linkerkant van de Alarmbox geplaatst (zie afbeelding) en gecentreerd langs de zijkant. De afstand tussen de Alarmbox en de magneet mag niet meer dan 3 mm zijn.
7. Sluit alarmsensoren aan
   1. De ingebouwde magnetische schakelaar
      Als de ingebouwde magnetische schakelaar bijvoorbeeld bij een deur of raam moet worden gebruikt, moet u de kabeljumper tussen de NC- en GND-aansluiting loskoppelen.
   2. Alarmsensor met Normally Closed (NC) (Normaal Gesloten) werking
      De relaisuitgang van de alarmsensor is normaal gesloten. Bij alarmering wordt het circuit geopend. Veel PIR-apparaten zijn op deze manier geconstrueerd.
      Koppel de kabeljumper op de terminals NC en GND connectors los en sluit in plaats daarvan de twee kabels van de alarmsensor aan.
   3. Alarmsensor met Normally Open (NO) (Normaal Open) werking
      De relaisuitgang van de alarmsensor is normaal open. Bij alarmering wordt het circuit gesloten. Bijvoorbeeld niveaubeveiligingen zijn op deze manier geconstrueerd.
      Sluit de kabels aan op de NO en GND connectors op de terminal. NB, de kabeljumper mag NIET worden verwijderd.
8. Verwijder de plastic isolatiestrip van de batterij. Nu knippert de rode LED een paar keer.
9. Druk op de microschakelaar. De rode LED moet nu één of twee keer kort knipperen. Als het een dubbele knippering is, is een alarmsensor actief.
   Als het één keer of twee keer drie keer knippert, betekent dit dat de unit geen verbinding heeft met de master unit. Controleer de instelling van het radiokanaal en controleer/pas de afstand tussen de Alarmbox en de master unit aan.
10. Bevestig de deksel van de kast en zet deze vast met de schroef. Als u een alarmsensor met draden hebt aangesloten, is het noodzakelijk om er een gat voor te maken in de linkerbenedenhoek.
11. Druk minimaal twee keer op de knop op de hoofdeenheid om het alarm te bevestigen dat werd verzonden toen de Alarmbox werd ingeschakeld.
12. Maak een statusaanvraag naar de hoofdeenheid door een SMS te sturen met de inhoud ABCD#8#. U ontvangt een antwoord-SMS met informatie over welke units er zijn aangesloten op de master unit. Zie de volgende pagina voor het interpreteren van de SMS.
13. Activeer de alarmfunctie op de master unit door een SMS te sturen met de inhoud ABCD#7*1#.
14. Activeer de alarmsensor en controleer of alle telefoons op de alarmlijst de Alarm SMS ontvangen.

Wanneer de unit alarmeert

Wanneer een alarm wordt geactiveerd, wordt een SMS verzonden naar alle mobiele telefoonnummers op de alarmlijst. De rode LED knippert 1-3 keer dubbel. Er kunnen maximaal tien verschillende personen worden gewaarschuwd.
Hieronder staat een voorbeeld van een alarm SMS.

Lage batterij waarschuwing

Als de batterij bijna leeg is, stuurt de unit een SMS met een b achter het ID-nummer. Vervang de batterij.

Een alarm bevestigen

Wanneer een alarm is verzonden, moet dit worden bevestigd voordat de unit een ander alarm kan verzenden.
Zorg er eerst voor dat de alarmsensor niet actief is, dat wil zeggen bijvoorbeeld een open deur sluiten die alarm geeft.
Bevestig vervolgens door een SMS te sturen met de inhoud ABCD#9#.

Status SMS

Hieronder staat een voorbeeld van een status SMS en hoe deze wordt geïnterpreteerd.

Probleemoplossing

Compatibiliteit

Ontech Alarmbox 9012 is volledig compatibel met master units met software revisie R7 of hoger.
Voor master units met software revisie R6 of lager wordt de temperatuur niet weergegeven.
Alarmbox units ID wordt niet langer dan één minuut na het verzenden van een update van de Alarmbox naar de master unit weergegeven in status SMS.
Zie de handleiding van de master unit voor instructies over het controleren van de software revisie.

Tip

Als er geen radioverbinding is tussen de master unit en de Alarmbox, verplaats de units dan eerst naar een afstand van ongeveer 2 meter om er zeker van te zijn dat de radio werkt.
Controleer ook of de DIP-schakelaar 6 op de master unit in de OFF positie staat.
Als er geen radiocontact tot stand kan worden gebracht, kan een Ontech Relay 9010 worden gebruikt als repeater als deze tussen de master unit en de Alarmbox wordt geplaatst. Zie de handleiding voor de master unit voor verdere instructies.
