Denver WCT-8010 - Handleiding Wildcamera

Instructies

Algemene beschrijving

Deze digitale trailcamera is een bewakingscamera die automatisch werkt. Hij kan onmiddellijk worden geactiveerd door elke beweging van mensen (of dieren) in een bepaald interessegebied (ROI) dat wordt bewaakt door een zeer gevoelige passieve infrarood (PIR) bewegingssensor, en legt vervolgens automatisch foto's van hoge kwaliteit (tot 12M pixels) vast of neemt 1080p HD-videoclips op.
Bij zonsopgang begint de unit kleurenfoto's en -video's te maken totdat er onvoldoende licht is (schemering), waarna hij infrarood (monochroom) foto's en -video's begint te maken.
Hij is gemakkelijk te gebruiken, er is een 2,0 inch kleurenscherm op de camera. Hij is bestand tegen water en sneeuw voor gebruik buitenshuis.

Camera Body Interface

De camera heeft de volgende I/O-interfaces: USB-connector, SD-kaartslot, TV-uitgang. Neem even de tijd om vertrouwd te raken met de bedieningselementen en displays van de camera. Het is handig om deze sectie te bookmarken en ernaar te verwijzen terwijl u de rest van de handleiding doorleest.

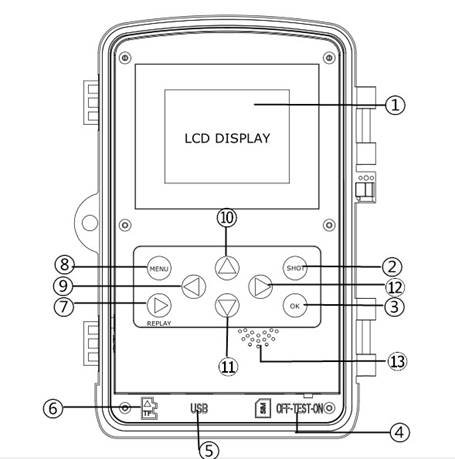

Cameraonderdelen

1. 2 inch kleuren LCD-scherm
2. Shot button (Ontspanknop)
3. OK button (OK-knop)
4. Power Switch (Aan/uit-schakelaar)
5. USB connector (USB-connector)
6. Micro SD card slot (Micro SD-kaartsleuf)
7. Replay button (Herhalingsknop)
8. Menu button (Menuknop)
9. Left button (Linkerknop)
10. Up button (Omhoogknop)
11. Down button (Omlaagknop)
12. Right button (Rechterknop)
13. Microphone (Microfoon)

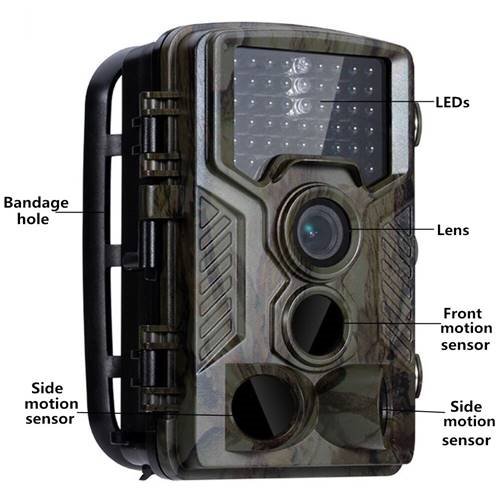

Camerafuncties

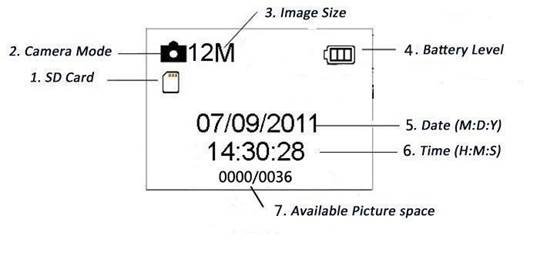

Weergave opname-informatie

Wanneer de camera is ingeschakeld (de aan/uit-schakelaar staat in de TEST-stand), wordt de opname-informatie weergegeven op de monitor.

Ondersteunde indeling

Hier zijn enkele belangrijke mededelingen. U hoeft zich geen zorgen te maken over de bestandsindeling van de camera, tenzij u problemen ondervindt bij het lezen van de Micro SD-kaart door uw andere apparatuur. Als dit is gebeurd, formatteer dan eerst de Micro SD-kaart in de camera of in een computer en plaats de kaart vervolgens opnieuw in uw camera om het opnieuw te proberen.

Waarschuwingen

De werkspanning van de camera is 6,0 V. De camera wordt gevoed door 4 of 8 AA-batterijen.
Ontgrendel de schrijfbeveiliging voordat u de Micro SD-kaart plaatst.
Plaats de Micro SD-kaart wanneer de aan/uit-schakelaar op OFF (uit) staat voordat u de camera test.
Plaats de Micro SD-kaart niet en verwijder deze niet wanneer de aan/uit-schakelaar op ON (aan) staat.
Het wordt aanbevolen om de SD-kaart door de camera te laten formatteren wanneer deze voor het eerst wordt gebruikt. De camera bevindt zich in de USB-modus wanneer deze is aangesloten op een USB-poort van een computer. In dit geval functioneert de SD-kaart als een verwisselbare schijf.
Zorg voor voldoende stroom bij het upgraden van de firmware, anders kan het upgrade-proces onjuist worden onderbroken. Als er een fout optreedt na een onjuist upgrade-proces, kan de camera mogelijk niet meer correct functioneren.

Eenvoudige bediening

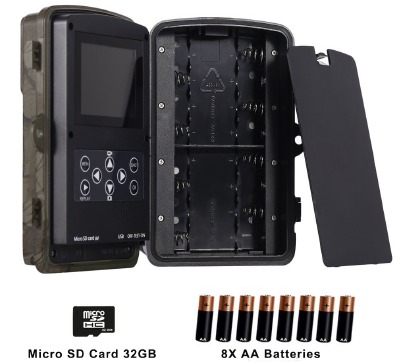

Voeding

Om de camera van stroom te voorzien, zijn 4 of 8 AA-batterijen nodig.
Controleer of de aan/uit-schakelaar op de OFF (uit) (rechts) positie staat en haal het batterijvak eruit. Plaats de volledig opgeladen batterijen in het vak volgens de polariteitsaanduiding hieronder. Schuif het batterijcompartiment terug in de batterijkamer.

De volgende batterijen met een uitgangsspanning van 1,5 V kunnen worden gebruikt:

1. Alkaline batterijen met hoge dichtheid en hoge prestaties (aanbevolen)
2. Oplaadbare NiMH-batterijen

Er zijn vier batterijsleuven. In de testmodus wordt de camera automatisch uitgeschakeld om stroom te besparen als er binnen 3 minuten geen actie wordt ondernomen; hij kan worden gewekt door bewegingsdetectie.
Wanneer de batterij bijna leeg is, wordt de camera ook automatisch uitgeschakeld. Vervang de batterijen op tijd.

Plaats de Micro SD-kaart

Plaats de Micro SD-kaart in de kaartsleuf met de gemarkeerde zijde naar boven.
Houd er rekening mee dat de Micro SD-kaart slechts in één richting kan worden geplaatst. Schakel de camera in en

Ga naar de AAN-modus

Let op het volgende voordat u de camera inschakelt:

1. Vermijd temperatuur- en bewegingsstoringen die kunnen worden opgevat als dieren of mensen, zoals bomen die het grootste deel van de dag aan direct zonlicht worden blootgesteld of een andere warmtebron. Deze kunnen valse triggers veroorzaken.
2. De hoogte vanaf de grond voor het plaatsen van de camera moet 1 meter zijn met het object. Voor bijvoorbeeld afval van herten is de hoogte een goede maat. Over het algemeen heeft men de voorkeur voor één tot twee meter.

Schuif de aan/uit-schakelaar naar de ON (aan) positie om de camera in te schakelen en naar de ON (aan) modus te gaan.
Na het inschakelen van de camera knippert de bewegingsindicatie-LED (rood) gedurende ongeveer 15 seconden. De 15 seconden is een buffertijd voordat automatisch foto's of video's worden gemaakt, bijvoorbeeld voor het sluiten en vergrendelen van de onderste afdekking, het bevestigen van de camera aan een boom en weglopen. In de ON (aan) modus maakt de camera automatisch foto's of video's volgens de standaardinstellingen of eerdere aangepaste instellingen. De camera heeft de geluidsopnamefunctie, dus het geluid wordt ingesloten in de videoclip tijdens het opnemen van een video.

Ga naar de TEST-modus

Schuif de aan/uit-schakelaar naar de TEST-positie om naar de TEST-modus te gaan. Er zijn enkele functies in de TEST-modus: Aangepaste instellingen, handmatige opname, voorbeeld.

Aangepaste instellingen

Druk op de MENU button (menuknop) om naar de menu-instellingen te gaan. De camera kan worden overgenomen om de camera-instellingen handmatig aan te passen die worden weergegeven op de camera of een externe tv-monitor. De gedetailleerde bewerkingen worden beschreven in het hoofdstuk "Geavanceerde bewerkingen".

Handmatige opname

U kunt op shot (opname) drukken om handmatig foto's te maken of video op te nemen.

Afbeeldingen of video's bekijken

Er zijn twee manieren om de vastgelegde afbeeldingen of video's te bekijken:

1. LCD screen (LCD-scherm) op camera.
2. TV monitors (TV-monitoren) die met een TV-kabel op de camera zijn aangesloten.

Druk op OK om afbeeldingen te bekijken, de meest recente afbeelding wordt weergegeven op het LCD screen (LCD-scherm) op de camera of TV monitor (TV-monitor). Druk op UP (omhoog) om de vorige afbeelding te bekijken en druk op DOWN (omlaag) voor de volgende. De gedetailleerde bewerkingen, zoals het verwijderen van afbeeldingen of video's, worden beschreven in het hoofdstuk "Geavanceerde bewerkingen".

Uitschakelen

Schuif de aan/uit-schakelaar naar de OFF (uit) positie om de camera uit te schakelen. Houd er rekening mee dat de camera, zelfs in de OFF (uit) modus, nog steeds een bepaald vermogen verbruikt op µA-niveau.
Verwijder daarom de batterij als de camera lange tijd niet wordt gebruikt.

Geavanceerde Bewerkingen

Van de basisbewerkingen van de camera in het vorige hoofdstuk weten we dat de camera drie basisbedieningsmodi heeft:

1. UIT-modus: De aan/uit-schakelaar staat in de UIT-stand (links).
2. AAN-modus: De aan/uit-schakelaar staat in de AAN-stand (rechts).
3. TEST-modus: De aan/uit-schakelaar staat in de TEST-stand (midden).

In de bovenstaande drie modi is de UIT-modus de gespecificeerde veilige modus bij het vervangen van de Micro SD-kaart of batterijen en het transporteren van de camera.
Dit hoofdstuk legt de geavanceerde bewerkingen uit voor het aanpassen van de camera-instellingen. De instellingen kunnen alleen worden aangepast in de TEST-modus en de afstandsbediening is nodig.

Instellingenmenu

Om het instellingenmenu van de camera te bekijken, drukt u op MENU in de TEST-modus (in dit hoofdstuk het instellingenmenu genoemd). Het instellingenmenu wordt weergegeven op het LCD-scherm van de camera of op de externe tv-monitor.

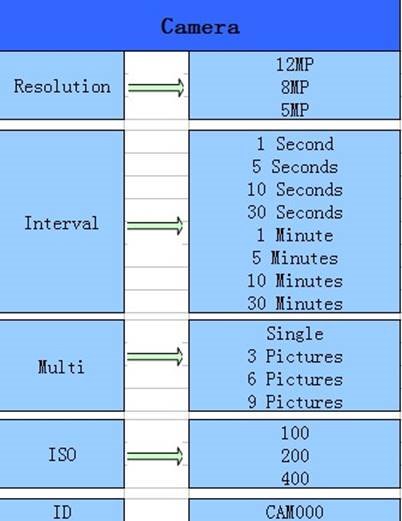

Foto-instelling

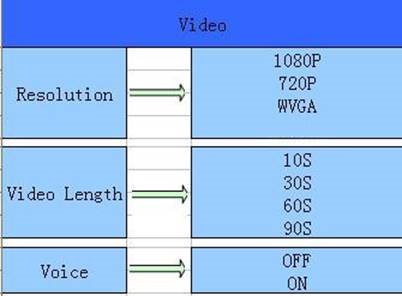

Video-instelling

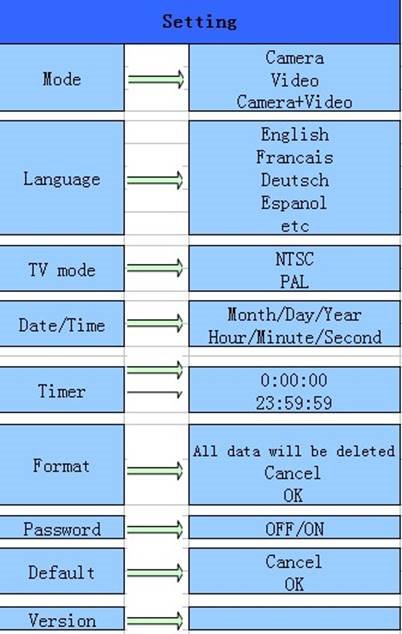

Systeeminstelling

Standaard

Standaardinstellingen worden hieronder weergegeven:

Algemene instellingen

De bedieningsstappen zijn geschikt voor de volgende menu-items: Cameramodus, Fotoformaat, Videoformaat, Multi, Videolengte, Vertraging en Timer.

Cameramodus instellen

Er zijn drie cameramodi: Camera, Video en Camera + Video. De manier om de cameramodus in te stellen is via het instellingenmenu.
Het volgende laat zien hoe u de cameramodus instelt op Video, op voorwaarde dat de vorige optie Foto is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Modus te selecteren.
3. Druk op OK om Video te selecteren.
4. Druk op de selectieschakelaar om de huidige instelling op te slaan.
   Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

SD-kaart formatteren

Het systeem verwijdert alle afbeeldingen of video's die op de SD-kaart zijn opgeslagen na het formatteren, zorg ervoor dat u een back-up hebt gemaakt van belangrijke gegevens.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op RECHTS om Systeeminstelling te selecteren.
3. Druk op OMLAAG om Formatteren te selecteren.
4. Druk op RECHTS om SD-kaart te selecteren.
5. Druk op de selectieschakelaar om Enter te kiezen om het submenu te openen.
6. Druk op omlaag om OK te selecteren. OK wordt gemarkeerd.
7. Druk op OK om het formatteren van de SD-kaart te starten. Tijdens het formatteren geeft het scherm een bericht "Please Wait" (Even geduld aub) zoals hieronder weer.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Fotoformaat instellen

Deze parameter heeft drie waarden: 12MP, 8MP en 5MP. De standaardwaarde is 5 megapixels.
Het volgende laat zien hoe u de pixelgrootte instelt op 5M Pixel:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Resolutie te selecteren.
3. Druk op OK om 12M Pixel te selecteren.
4. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op menu om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Videoformaat instellen

Deze parameter heeft ook vier waarden: 1080P, WVGA.
De standaardwaarde is 1080P, het volgende laat zien hoe u de videoformaat instelt op 720P, op voorwaarde dat de vorige optie WVGA is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Resolutie te selecteren.
3. Druk op OK om WVGA te selecteren.
4. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op menu om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Datum en tijd instellen

U kunt de datum en tijd van het apparaat wijzigen door deze parameter indien nodig in te stellen, bijvoorbeeld na elke batterijwissel. De datumnotatie is dag/maand/jaar, de tijdnotatie is uur:minuut:seconde. De geldige waarde voor jaar ligt tussen 2010 en 2050. Op voorwaarde dat de datum en tijd moeten worden ingesteld op 15 november 2011 en half elf, zijn de stappen als volgt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op rechts om "systeem" te openen.
3. Druk op OMLAAG om Datum/tijd te selecteren.
4. Druk op OK om de Datum/tijd-interface weer te geven. Druk op OMHOOG en OMLAAG om de waarde te wijzigen.
5. Druk op de selectieschakelaar om alle huidige instellingen op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Multi instellen

Deze parameter beïnvloedt het aantal foto's dat wordt gemaakt voor elke triggering in de cameramodus. Het heeft vier waarden: "1 foto", "3 foto's", "6 foto's" en "9 foto's". De standaardwaarde is "1 foto". Het volgende laat zien hoe u de fotoburst instelt op 3 foto's, op voorwaarde dat de vorige optie 1 foto is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Multi te selecteren.
3. Druk op OK om 3 foto's te selecteren.
4. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

ISO instellen

Dit menu kan u alleen helpen om 's nachts een betere foto te maken, er zijn 3 waarden: 100, 200, 400.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om ISO te selecteren
3. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en af te sluiten.

Videolengte instellen

Het volgende laat zien hoe u de videolengte instelt op 30 seconden, op voorwaarde dat de vorige waarde 10 seconden is:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op omlaag om Videolengte te selecteren.
3. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en af te sluiten.

Video-geluid instellen

Het volgende laat zien hoe u het geluid van de video uitschakelt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Spraak te selecteren.
3. Druk op OK om de VOICE-instellinginterface weer te geven.

Vertraging instellen

Deze parameter betekent hoe lang de PIR (Passieve Infrarood bewegingssensor) wordt uitgeschakeld na elke triggering in de AAN-modus. Gedurende deze tijd zal de PIR van het apparaat niet reageren op de beweging van mensen (of dieren). Het minimale interval is 1 seconde, wat betekent dat de PIR de hele tijd werkt en er bijna continu media wordt opgenomen. Het maximale interval is 30 minuten, wat betekent dat de PIR 30 minuten wordt uitgeschakeld na elke triggering. De standaardwaarde is 5 seconden.
Het volgende laat zien hoe u de PIR Triggering Interval Time instelt op 1 minuut, op voorwaarde dat de vorige optie 5 seconden is.

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Vertraging te selecteren.
3. Druk op OK om de intervalinstelling te openen.
4. Druk op OMLAAG om 1 minuut te selecteren.
5. Druk op de selectieschakelaar om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om de instelling te annuleren en terug te keren naar de info-weergave.

Timer instellen

Deze parameter definieert een bepaald tijdsverloop op een dag waarop de camera kan worden geactiveerd. Gedurende de rest van de tijd is het apparaat uitgeschakeld. De effectieve waarde van het uur varieert van 0 tot 23, terwijl de minuut varieert van 0 tot 59.
Op voorwaarde dat de camera moet werken van acht uur 's ochtends tot vijf uur' s middags, zijn de stappen als volgt:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Timer te selecteren.
3. Druk op OK om het item te selecteren, druk op OMHOOG of OMLAAG om de waarde te wijzigen totdat de starttijd verandert in 8 en de stoptijd verandert in 17.
4. Druk op de selectieschakelaar om alle huidige instellingen op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.

Druk op MENU om terug te keren naar het vorige menu.

Wachtwoord invoeren

Als de wachtwoordinstelling is geselecteerd als Aan, zal het LCD-scherm op de camera, nadat de camera is ingeschakeld, vragen om een wachtwoord in te voeren. Het standaardwachtwoord is uitgeschakeld. Het kan worden gewijzigd, waarbij de stappen als volgt zijn:

1. Druk op MENU om het instellingenmenu weer te geven.
2. Druk op OMLAAG om Wachtwoord te selecteren.
3. Druk op Omhoog om Aan te selecteren en druk vervolgens op Rechts om 4 cijfers als wachtwoord te selecteren.
4. Druk op OK om de huidige instelling op te slaan en druk vervolgens op MENU om terug te keren naar de info-weergave.
5. Het LCD-scherm zal u de volgende keer dat u de camera inschakelt vragen om een wachtwoord in te voeren.

Druk op MENU om de instelling te annuleren en terug te keren naar het vorige menu.

Afspelen

In de afspeelmodus kunnen afbeeldingen of video's worden bekeken en verwijderd. De afbeeldingen en video's kunnen worden bekeken op: LCD-scherm op de camera en tv-monitor die via een tv-kabel met de camera zijn verbonden. Voor de eenvoud worden bewerkingen met een pc hier niet geïntroduceerd.

Foto of video bekijken

1. Schakel over naar de TEST-modus en ga naar de info-weergave.
2. Druk op OK om de nieuwste foto (of video) te bekijken op het LCD-scherm van de camera, de tv-monitor of de afbeeldingsviewer met tv-ingang.
3. Druk op Replay (Herhaling) om de video af te spelen tijdens het bekijken.
4. Druk nogmaals op Replay (Herhaling) om het afspelen van de video te stoppen.
5. Druk op OMHOOG om de vorige foto (of video) te bekijken en op OMLAAG voor de volgende.
6. Druk op de selectieschakelaar om terug te keren naar de info-weergave.

Bij het bekijken van afbeeldingen worden het totale aantal afbeeldingen op de SD-kaart en de index van de weergegeven afbeelding respectievelijk weergegeven.

Foto of video verwijderen

De bewerkingen zijn als volgt:

1. Druk op OK om Foto's en Video's weer te geven.
2. Druk op Menu om Verwijderen te selecteren.
3. Druk op rechts om huidig verwijderen of alles verwijderen te selecteren.
4. Druk op OK, Annuleren en OK worden gevraagd.
5. Druk op OK om de afbeelding of video te verwijderen.

Druk op annuleren om te annuleren, druk vervolgens op MENU en druk op de selectieschakelaar om terug te keren naar de info-weergave.
Houd er rekening mee dat na het verwijderen van een foto- of videobestand de verwijderde bestanden niet kunnen worden hersteld! Bovendien, om alle afbeeldingen en videoclips op de SD-kaart te verwijderen, wordt aangeraden de SD-kaart te formatteren

Bestandsnummering

Afbeeldingen en video's worden afzonderlijk opgeslagen in de vooraf benoemde map (104MEDIA). De bestandsnummering gaat door door één toe te voegen aan het laatste nummer voor elke nieuwe afbeelding of video. De opslagnaam is bijvoorbeeld PTDC0001.JPB of PTDC0001.AVI. Aan de hand van het achtervoegsel kunt u onderscheiden of het bestand een afbeelding is (met het achtervoegsel .jpg) of een video (met het achtervoegsel .avi).

Firmware-upgrade

Deze camera is uitgerust met een automatische upgradefunctie voor u. Upgraden is alleen nodig wanneer er een verbeterde firmware beschikbaar is. De bewerkingen zijn als volgt:

1. Pak het updatebestand uit.
2. Kopieer de FWF900.bin naar de Micro SD-kaart.
3. Plaats de Micro SD-kaart in de camera.
4. Schakel de camera in (Testmodus).
5. De camera leest het en werkt zichzelf automatisch bij. Tijdens het updaten van de camera is het scherm zwart.
6. Het scherm licht op nadat het klaar is.
7. Haal de Micro SD-kaart eruit en plaats deze in de pc, verwijder de FWF900.bin op de Micro SD-kaart (als u dit niet doet, gaat de camera weer in de updatemodus wanneer u hem weer inschakelt).
8. Plaats de Micro SD-kaart in de camera voor zijn werking

Technische specificaties

Onderdelenlijst

Let op, dit is geen fout van de camera:
Zware regen, mist en motregen (in het donker) geven witte foto's zonder motief
