Harman Kardon Onyx Studio - Handleiding draadloos luidsprekersysteem

Inhoud

Inleiding

Hartelijk dank voor de aanschaf van de harman Kardon Onyx Studio. HK Onyx Studio is een premium draadloze luidspreker met een iconisch design en wordt geleverd met een oplaadbare ingebouwde batterij waarmee u muziek kunt streamen vanaf elke smartphone, tablet of andere draadloze apparaten via Bluetooth®.

HK Onyx Studio is een geavanceerd akoestisch platform met 4 luidsprekers en de dubbele passieve radiatoren zorgen voor een werkelijk fantastische geluidservaring met een gebalanceerde soundstage en een krachtige basweergave.

Beschrijving en kenmerken

Ontwerp en prestaties

  • Dubbele passieve radiatoren zorgen voor een diepe bas.
  • De ingebouwde oplaadbare batterij biedt tot 5 uur continu afspeeltijd.

Draadloze verbinding

Draadloze connectiviteit stelt u in staat de luidspreker overal in de kamer te plaatsen zonder dat u zich zorgen hoeft te maken dat vrienden en familie over kabels struikelen. De HK Onyx Studio ondersteunt bijna elk populair draadloos apparaat via Bluetooth.

Meegeleverde artikelen

Het HK Onyx Studio luidsprekersysteem complete accessoires bestaat uit:

  • HK Onyx Studio luidspreker

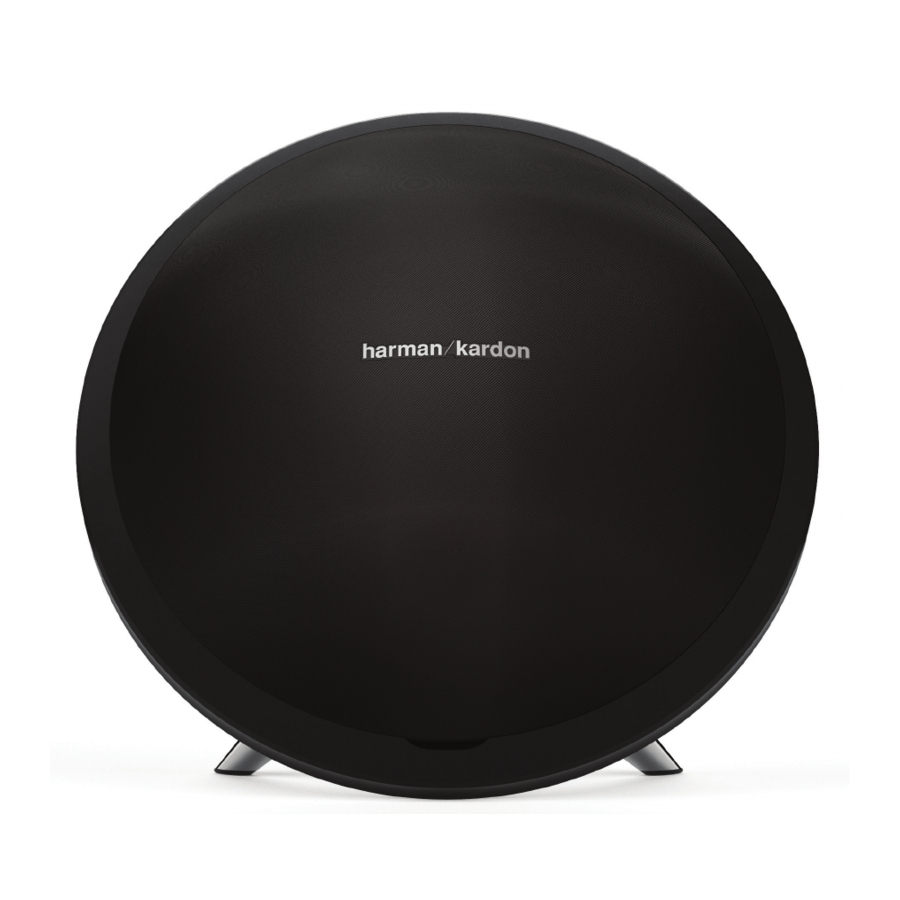

    HK Onyx Studio luidspreker
  • Eén AC-stroomadapter
  • Regionale stroomkabel
  • Snelstartgids
  • Veiligheidsblad
  • Garantiekaart (voor sommige specifieke landen)


Als een meegeleverd accessoire ontbreekt, of als een onderdeel van uw HK Onyx Studio systeem niet goed werkt, neem dan onmiddellijk contact op met uw dealer.

Bediening en aansluitingen

Dit gedeelte helpt u bij het identificeren van de bedieningselementen die zich op de boven- en achterpanelen van de Onyx Studio bevinden.

Bedieningselementen op het bovenpaneel

De volgende bedieningsknoppen zijn beschikbaar op het bovenpaneel:

  • Power button (Aan/uit-knop)
  • Volume controls (Volumeknoppen)
  • Bluetooth
    Bedieningselementen op het bovenpaneel

Power Button (Aan/uit-knop)
Deze knop schakelt, wanneer ingedrukt, de HK Onyx Studio AAN of UIT en heeft een led om de stroommodus aan te geven.
De twee stroommodi zijn:

  • Operationele modus
  • UIT-modus

Wanneer het systeem in de UIT-modus staat (stroom-led brandt niet), houdt u de aan/uit-knop langer dan 3 seconden ingedrukt om het systeem in te schakelen. De stroom-led wordt wit wanneer het systeem is ingeschakeld.
Om de luidspreker uit te schakelen, houdt u de aan/uit-knop langer dan 3 seconden ingedrukt.
Wanneer de luidspreker wordt gevoed door de batterij, gaat deze automatisch na 30 minuten naar de uit-modus als er geen muziekstream wordt gedetecteerd. De stroom-led wordt uitgeschakeld. Om de luidspreker in te schakelen, houdt u de aan/uit-knop langer dan 3 seconden ingedrukt.

waarschuwing OPMERKING: Wanneer het systeem vanuit de UIT-modus naar de operationele modus gaat, wordt de laatst gebruikte volume-instelling hersteld.

Volume Controls (Volumeknoppen)

  • Druk op de (-) knop om het volume te verlagen
  • Druk op de (+) knop om het volume te verhogen

Bluetooth
Deze knop helpt u uw systeem te koppelen met andere apparaten. Het systeem gaat automatisch naar de Bluetooth-koppelingsmodus wanneer het wordt ingeschakeld.

waarschuwing OPMERKING: De Bluetooth-apparaatnaam van de luidspreker is HK Onyx Studio en het wachtwoord is 0000.

Aansluitingen op het achterpaneel

De aansluitingen op het achterpaneel zijn:

  1. USB-poort (voor servicegebruik)
  2. Power DC input (DC-stroomingang)

USB Port (USB-poort)
De USB-poort wordt gebruikt om software te upgraden voor service doeleinden.

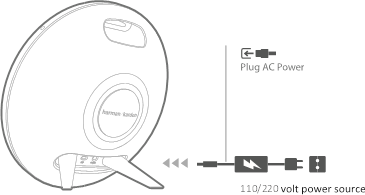

Power DC Input (DC-stroomingang)
Sluit de AC-stroomadapter aan op deze poort om de ingebouwde batterij op te laden.
DC-stroomingang

LED-indicaties

De LED's op het bovenpaneel geven de status van de luidsprekereenheid aan. Raadpleeg de onderstaande tabel voor een goed beeld van de LED-indicaties van de luidspreker.

LED Status Indicatie
power LED (stroom-led) White, constant (Wit, constant) Operationele modus
White, Slow Flash (Wit, langzaam knipperen) Battery charging (Batterij wordt opgeladen)
White, Quick Flash (Wit, snel knipperen) Low battery (Batterij bijna leeg)
White, Flash Twice (Wit, twee keer knipperen) Factory settings restored (Fabrieksinstellingen hersteld)
OFF UIT-modus
Bluetooth LED (Bluetooth-led) White, constant (Wit, constant) Bluetooth connected (Bluetooth verbonden)
White, Slow Flash (Wit, langzaam knipperen) No Bluetooth device connected (Geen Bluetooth-apparaat aangesloten)

Bediening

In- en uitschakelen

Met de aan/uit-knop (power button) op het bovenpaneel van de luidspreker kunt u uw luidspreker in een van de volgende stroommodi zetten:

  • Operationele modus – Witte constante led-verlichting
  • Off mode (Uit-modus) – geen verlichting

Om de stroommodus te wijzigen:

  • Lang indrukken: Uit-modus – om naar de operationele modus te gaan
  • Lang indrukken: Operationele modus – om naar de uit-modus te gaan

Volume aanpassen

Met de volumeknoppen op het bovenpaneel kunt u het volume verhogen of verlagen. Pas het volume aan met de Volume up ("+") (Volume omhoog ("+")) en Volume down ("–") (Volume omlaag ("–")) knoppen bovenop het apparaat.

  • Kort indrukken - Volume met 1 stap verhogen/verlagen
  • Ingedrukt houden - Volume continu verhogen/verlagen (1 stap per 0,2 seconde)

Bluetooth verbinden & Muziek afspelen via Bluetooth

  1. Druk op de aan/uit-knop (power button). De led zal wit oplichten.
    De luidspreker gaat naar de koppelingsmodus wanneer deze wordt ingeschakeld.
  2. Als de luidspreker al eerder met een bron is gekoppeld, houdt u de Bluetooth-knop minstens 2,5 seconden ingedrukt.
  3. Voer een nieuwe apparaatzoekopdracht uit op uw Bluetooth-apparaat.
  4. Selecteer HK Onyx Studio in de koppelingslijst van het apparaat en voer het wachtwoord 0000 in.
    Het apparaat wordt automatisch gekoppeld aan hK Onyx Studio. Als het koppelen is gelukt, wordt de Bluetooth-led wit.
  5. Bedien de weergave vanaf uw Bluetooth-apparaat.

Probleemoplossing

Als uw harman Kardon Onyx Studio niet naar behoren werkt, controleer dan of het probleem in dit gedeelte wordt behandeld voordat u uw dealer belt of contact opneemt met een vertegenwoordiger van harman Kardon.

Problems (Problemen) Solutions (Oplossingen)
There is no sound coming from the speaker (Er komt geen geluid uit de luidspreker)
  • No power to unit (Geen stroom naar het apparaat). Make sure that the wall outlet or power strip has power (Zorg ervoor dat het stopcontact of de stekkerdoos stroom heeft).
  • Make sure that all switches for outlet/power strip are ON and that all switches for the unit are ON (Zorg ervoor dat alle schakelaars voor het stopcontact/de stekkerdoos AAN staan en dat alle schakelaars voor het apparaat AAN staan).
  • If you have not plugged it to the ac source, make sure that the battery is charged (Als u hem niet op de wisselstroombron hebt aangesloten, zorg er dan voor dat de batterij is opgeladen).
Distortion (static, crackling or hissing sounds) (Vervorming (statische, krakende of sissende geluiden))
  • Audio source or source material may be the problem (De audiobron of het bronmateriaal kan het probleem zijn).
    Test the HK Onyx Studio with another source (Test de HK Onyx Studio met een andere bron).
Loud hum or buzzing noise (Luide brom of zoemend geluid)
  • It might happen due to ground loop (an unsuitable connection) (Het kan gebeuren als gevolg van een aardlus (een ongeschikte verbinding)). turn the HK Onyx Studio OFF and connect it to another wall outlet (Schakel de HK Onyx Studio UIT en sluit hem aan op een ander stopcontact).
Battery not charging (Batterij laadt niet op)
  • No power to unit (Geen stroom naar het apparaat). Make sure that your wall outlet or power strip has power (Zorg ervoor dat uw stopcontact of stekkerdoos stroom heeft).
  • Make sure that all switches for outlet/power strip are ON and that all switches for the unit are ON (Zorg ervoor dat alle schakelaars voor het stopcontact/de stekkerdoos AAN staan en dat alle schakelaars voor het apparaat AAN staan).

Specificaties

No of channels (Aantal kanalen) 4
Transducers (Transducers) 2 X 3" woofers, 2 X ¾" tweeters, 2 x passive radiators (2 X 3" woofers, 2 X ¾" tweeters, 2 x passieve radiatoren)
Bi-amplification (Bi-versterking) 4 X 15W
Maximum SPL (Maximaal SPL) 95dB @ 1m
Power requirement (Stroomvereiste) 100 – 240 V ac, 50/60 hz
Power adaptor (Stroomadapter) 19V, 2.0a
Built-in battery (Ingebouwde batterij) 3.7V, 2600mah, cylindrical lithium Ion Rechargeable Battery (3.7V, 2600mah, cilindrische lithium-ion oplaadbare batterij)
Power consumption (Stroomverbruik) 38W Maximum <1W stand by (38W maximaal <1W stand-by)
Speaker impedance (Luidspreker impedantie) 4 ohm per speaker (4 ohm per luidspreker)
Frequency Response (Frequentiebereik) 60hz – 20khz
Frequency range (Frequentiebereik) 2402Mhz ~ 2480Mhz
Transmitter power (Zendvermogen) <4dBm
Modulation (Modulatie) GFSK/ /4-dQpSK/8-dpSK
Wireless (Draadloos) Bluetooth 3.0 a2dp v1.3 aVRcp v1.5
Dimensions (dia x W x h) (Afmetingen (dia x B x h)) 280mm X 161mm X 260mm
