WAT ZIT ER IN DE DOOS

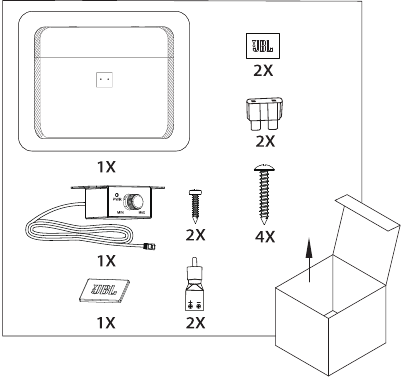

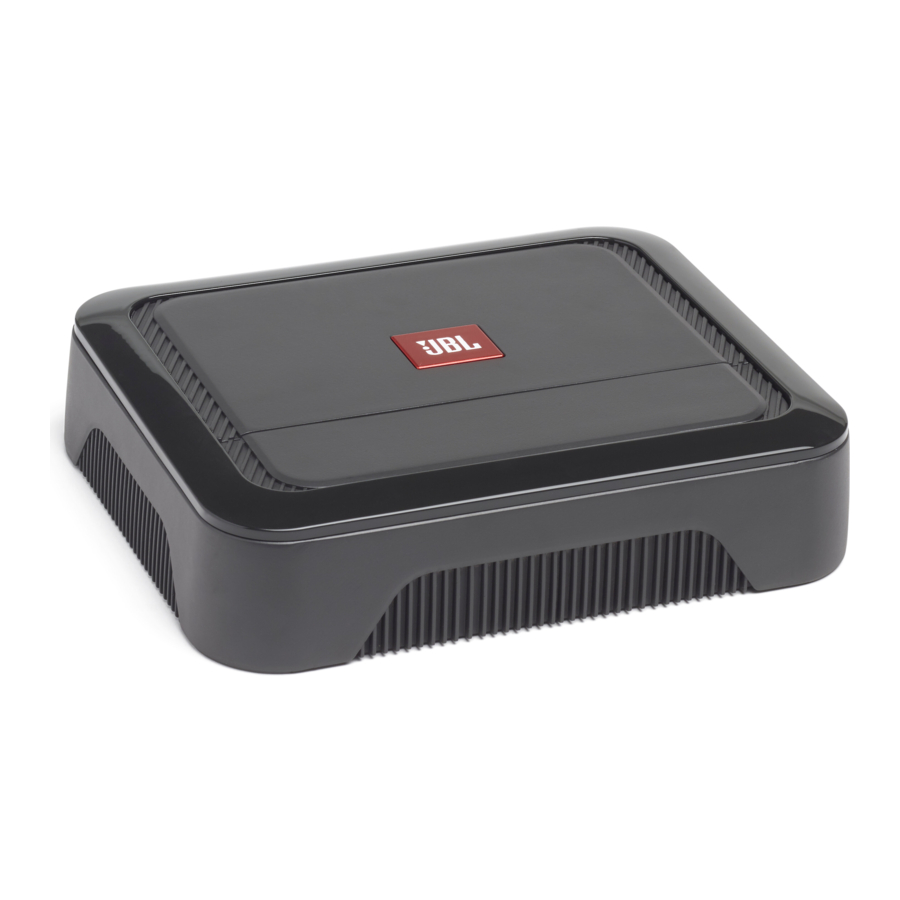

Club A600

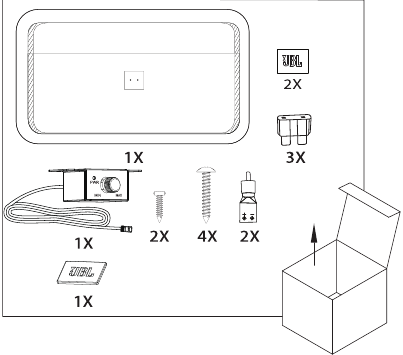

Club A1000
TOEGANG TOT CONNECTOREN EN BEDIENINGSPANEEL
- Wrik het sierstuk los
![Wrik het sierstuk los]( "JBL - Club A600 - Wrik het sierstuk los")
- Schuif de paneelafdekking omlaag
![Schuif de paneelafdekking omlaag]( "JBL - Club A600 - Schuif de paneelafdekking omlaag")
- Verwijder de paneelafdekking
![Verwijder de paneelafdekking]( "JBL - Club A600 - Verwijder de paneelafdekking")
DE VERSTERKER MONTEREN
Let op: Het wordt aanbevolen om alle draadverbindingen te maken voordat u de versterker permanent monteert.
Koppel de negatieve (–) accuklem van het voertuig los voordat u met de installatie begint.
- Draag altijd een veiligheidsbril bij het gebruik van gereedschap.
- Kies een veilige montageplaats, uit de buurt van vocht. Controleer de speling aan beide zijden van een gepland montageoppervlak. Zorg ervoor dat schroeven of draden geen remleidingen, brandstofleidingen of kabelbomen doorboren en dat de draadgeleiding de veilige werking van het voertuig niet hindert. Wees voorzichtig bij het boren of snijden in het montagegebied.
- Kies een locatie die voldoende luchtcirculatie biedt.
- Monteer de versterker niet met het koellichaam naar beneden gericht, omdat dit de koeling belemmert.
- Monteer de versterker zo dat deze niet kan worden beschadigd door de voeten van passagiers op de achterbank of door verschuivende lading in de kofferbak.
BEDRADING VOOR STROOM EN AARDE
Bij de versterker:
(alleen gebruikt met laag niveau signaal ingangen)
Op aardingspunt:
BEDRADING VOOR INGANGSSIGNAAL
Laag niveau signalen

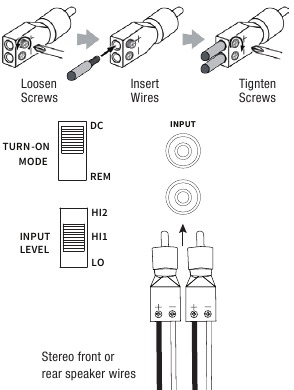

Let op: wanneer u laag niveau signalen en een remote turn-on lead gebruikt, zet u de "TURN-ON MODE" (AAN-STAND MODUS) schakelaar op "REM" en de "INPUT LEVEL" (INGANGS NIVEAU) schakelaar op "LO".
Hoog niveau signalen
Let op: wanneer u hoog niveau signalen gebruikt, zet u de "TURN-ON MODE" (AAN-STAND MODUS)" schakelaar op "DC" en de "INPUT LEVEL" (INGANGS NIVEAU)" schakelaar op "HI1". Als er geen geluid wordt afgespeeld, verander dan de "INPUT LEVEL" (INGANGS NIVEAU)" schakelaar naar "HI2".
TWEE CLUB A1000-VERSTERKERS AANSLUITEN VOOR EXTRA VERMOGEN

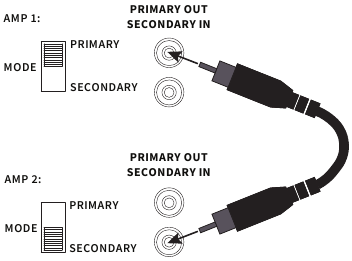

Om twee Club A1000-versterkers aan te sluiten, gebruikt u een RCA-patchkabel om de "PRIMARY OUT" (PRIMAIRE UITGANG) van de primaire versterker aan te sluiten op de "SECONDARY IN" (SECUNDAIRE INGANG) van de secundaire versterker. Zet de Primary/Secondary-schakelaar op "PRIMARY" (PRIMAIR) op de primaire versterker en op "SECONDARY" (SECUNDAIR) op de secundaire versterker.
BEDRADING VOOR AUDIO-UITGANG
Eén subwoofer (4ohm/2ohm)
Twee subwoofers (4ohm)
DE EXTERNE BASS-REGELAAR AANSLUITEN
VERSTERKING, CROSSOVERS EN BASS-BOOST INSTELLEN
De versterking instellen
- Begin met de
![]()
regelaar ingesteld op minimum, en de crossover-regelaar halverwege gedraaid. - Kies muziek met een aanzienlijke basinhoud.
- Draai de volumeregelaar op uw receiver op ¾ van het totale uitgangsvermogen.
- Pas de
![]()
regelaar met de klok mee aan en luister aandachtig naar de basweergave. Als u vervorming hoort, draait u de ![]()
regelaar tegen de klok in om de versterking te verlagen.
![]()
regelaar ingesteld op minimum, en de crossover-regelaar halverwege gedraaid.
De crossover-frequentie selecteren
Kies het crossover-punt dat past bij uw luistervoorkeuren. Draai de knoppen naar links om het crossover-punt te verlagen en naar rechts om het crossover-punt te verhogen. De exacte crossover-instellingen zijn afhankelijk van uw luistervoorkeuren.
De subwooferfase selecteren
Schakel de
heen en weer om te bepalen welke instelling de schoonste basweergave oplevert.
De basversterking selecteren
Pas de BASS-BOOST (BASS-VERSTERKING) regelaar met de klok mee of tegen de klok in aan uw smaak aan.
SPECIFICATIES
| Club A600 | Club A1000 | |
| Vermogen @ 4 ohm | 350 watt RMS x 1 | 600 watt RMS x 1 |
| Vermogen @ 2 ohm | 600 watt RMS x 1 | 1000 watt RMS x 1 |
| Frequentiebereik | 10-320 Hz | 10-320 Hz |
| Crossover-frequenties | 32-320 Hz variabel, 12 dB/octaaf | 32 -320 Hz variabel 12 dB/Octaaf |
| Lijnniveau ingangsgevoeligheid | 200 mV rms - 2.0 V rms | 200 mV rms - 2.0 V rms |
| Hoog niveau ingangsgevoeligheid | 2V rms - 20V rms. | 2V rms - 20V rms. |
| Signaal-ruisverhouding | >80 dB | >80 dB |
| THD+N @ nominaal vermogen | <1% | <1% |
| Zekeringswaarde | 30 A x 2 | 35 A x 3 |
| Bedrijfsspanning | 9~16 V | 9~16 V |
| Afmetingen (B x H x D) | 8-11/16" x 2-1/16" x 7-1/8" (220 mm x 51.3 mm x 180 mm) | 12-5/8" x 2-1/16" x 7-1/8" (320 mm x 51.3 mm x 180 mm) |
| Gewicht | 2.46 kg | 3.52 kg |
| Aanbevolen draaddikte | 8 | 4 |
PROBLEEMOPLOSSING
Geen audio en POWER INDICATOR (STROOM INDICATOR) is uit.
- Geen spanning op de BATT+ en/of REM-aansluitingen, of slechte of geen aardverbinding. Controleer de spanningen op de versterker aansluitingen met een VOM.
Geen audio en PROTECT INDICATOR (BESCHERMING INDICATOR) knippert elke 4 seconden.
- DC-spanning op de versterkeruitgang. De versterker heeft mogelijk service nodig; zie de bijgesloten garantiekaart voor service-informatie.
Geen audio en PROTECT (BESCHERMING) en POWER INDICATORS (STROOM INDICATORS) knipperen.
- Spanning minder dan 9V op de BATT+ aansluiting. Controleer het laadsysteem van het voertuig.
Geen audio en PROTECT INDICATOR (BESCHERMING INDICATOR) is aan.
- De versterker is oververhit. Zorg ervoor dat de koeling van de versterker niet wordt geblokkeerd op de montageplaats. Of er kan een spanning van meer dan 16V (of minder dan 8,5V) op de BATT+ aansluiting staan. Controleer het laadsysteem van het voertuig.
De versterker zekering blijft springen.
- De bedrading is verkeerd aangesloten of er is een kortsluiting. Controleer de bedradingsaansluitingen.
Vervormde audio.
- De versterking is niet correct ingesteld. Controleer de instelling. Controleer de draden op kortsluiting of aarding. De versterker of bronunit kan defect zijn.
Vervormde audio en PROTECT INDICATOR (BESCHERMING INDICATOR) knippert.
- Kortsluiting in de luidspreker of draad. Verwijder de luidsprekerkabels één voor één om de kortgesloten luidspreker of draad te lokaliseren en te repareren.
Muziek mist dynamiek of "punch".
- Luidsprekers zijn niet correct aangesloten. Controleer de luidsprekeraansluitingen op de juiste polariteit.
Motorgeluid—gejank of geklik—in het systeem wanneer de motor draait.
- De versterker pikt dynamo geluid op. Controleer eerst de aardverbinding op de versterker – een losse of onjuiste aarding is een van de belangrijkste oorzaken van ruis. Verlaag de versterking. Verplaats de RCA-audiokabels uit de buurt van de stroomdraden. Het installeren van een dynamo ruisfilter op de stroomleiding tussen de accu en de dynamo kan ook nodig zijn.
