Audio-Technica AT875R - Handleiding condensatormicrofoon line + gradient
Polair patroon
LEGENDE
SCHAAL IS 5 DECIBEL PER DIVISIE

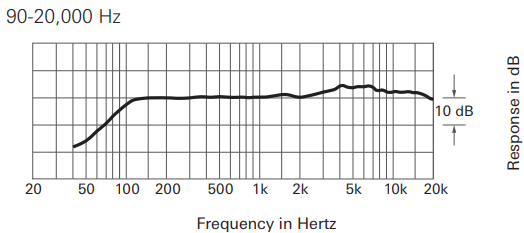

Frequentierespons
LEGENDE

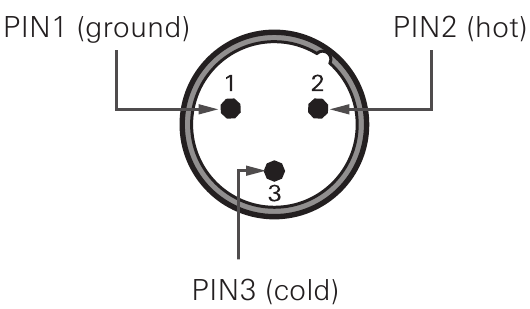

Uitgangsaansluitingen
Afmetingen

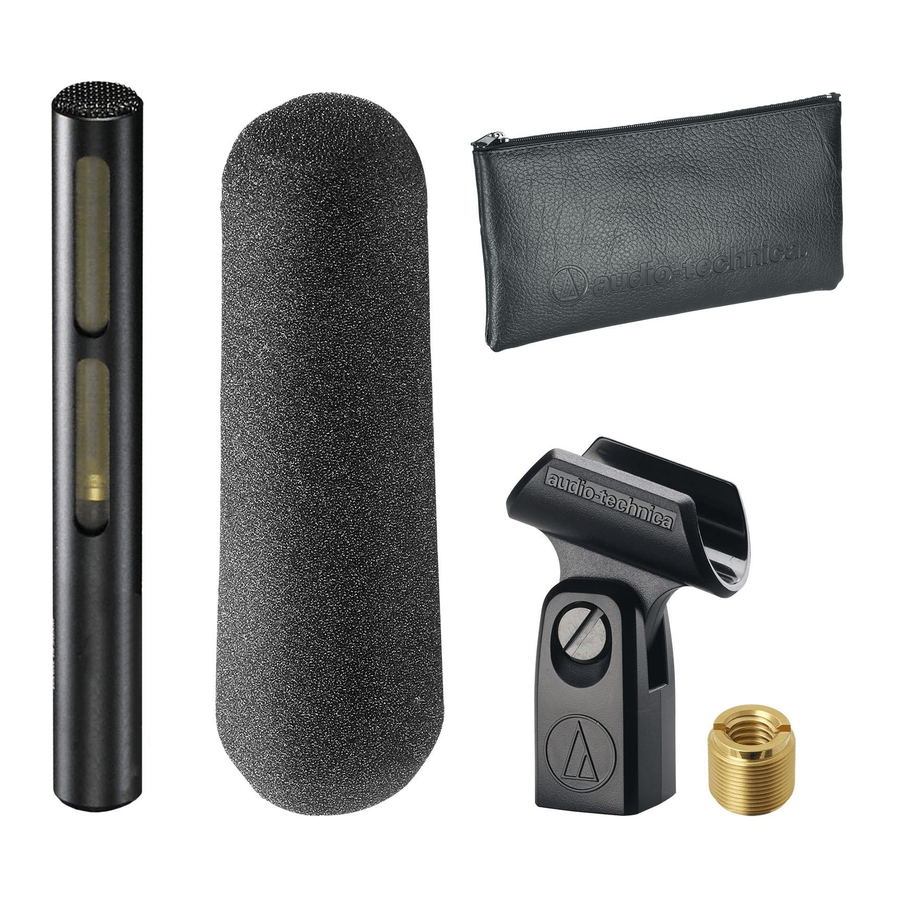

Meegeleverde accessoires
Veiligheidsmaatregel
Hoewel dit product is ontworpen om veilig te worden gebruikt, kan onjuist gebruik leiden tot een ongeluk. Neem alle waarschuwingen en voorzorgsmaatregelen in acht tijdens het gebruik van het product om de veiligheid te waarborgen.
Voorzorgsmaatregelen voor het product
- Stel het product niet bloot aan sterke schokken om storingen te voorkomen.
- Demonteer, wijzig of probeer het product niet te repareren.
![elektrisch schokgevaar]()
Raak het product niet aan met natte handen om elektrische schokken of letsel te voorkomen.- Bewaar het product niet in direct zonlicht, in de buurt van verwarmingstoestellen of op een warme, vochtige of stoffige plaats.
Raak het product niet aan met natte handen om elektrische schokken of letsel te voorkomen.Aansluitprocedure
Dit product vereist fantoomvoeding.
- Sluit de uitgangsaansluitingen van de microfoon aan op een apparaat met een microfooningang (gebalanceerde ingang) die compatibel is met een fantoomvoeding.
- Bij bevestiging aan apparaten zoals videocamera's, installeert u de meegeleverde O-ringen op de microfoon om een goede pasvorm tussen de microfoonhouder en de microfoon te garanderen.
- Installeer beide O-ringen op de plaats waar de microfoon aan de houder wordt bevestigd.
Specificaties
| Element | Condensator met vaste lading, permanent gepolariseerd |
| Polair patroon | Lijn + gradient |
| Frequentierespons | 90-20.000 Hz |
| Open circuit gevoeligheid | –30 dB (31,6 mV) (0 dB=1 V/Pa, 1 kHz) |
| Impedantie | 100 ohm |
| Maximaal ingangsgeluidsniveau | 127 dB SPL (1 kHz bij 1% THD) |
| Dynamisch bereik | 107 dB (1 kHz bij Max SPL) |
| Signaal-ruisverhouding | 74 dB (1 kHz bij 1 Pa, A-gewogen) |
| Fantoomvoeding vereisten | 11-52 V DC, 2 mA |
| Gewicht | 80 g (2,8 oz) |
| Afmetingen | 175,0 mm (6,89") lang, 21,0 mm (0,83") diameter |
| Uitgangsconnector | Geïntegreerd 3-pins XLR-M-type |
| Audio-Technica case style | SG4 |
| Meegeleverde accessoires | AT8405a statiefklem voor statieven met 5/8"-27 schroefdraad, 5/8"-27 naar 3/8"-16 schroefdraadadapter, Windscherm (AT8133), O-ring × 2, Zakje |
- 1 Pascal = 10 dynes/cm2 = 10 microbar = 94 dB SPL
Ter verbetering van het product kan het product zonder kennisgeving worden gewijzigd.
Garantie
Lees de onderstaande opmerkingen zorgvuldig door. Alleen voor de VS
Eindgebruiker BEPERKTE GARANTIE-informatie voor de VS is beschikbaar op www.audio-technica.com/ usawarranties. U kunt ook contact opnemen met Audio-Technica U.S., Inc. om een schriftelijk exemplaar van de Beperkte Garantie aan te vragen op 1-330-686-2600 of per post op 1221 Commerce Drive, Stow, OH 44224.
Audio-Technica Corporation
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan www.audio-technica.com
©2020 Audio-Technica Corporation
Global Support Contact: ww.at-globalsupport.com
Made in Japan
