JBL Basspro Nano Handleiding

OVER DE HANDLEIDING

Deze handleiding toont algemene richtlijnen voor de gebruikershandleiding. Houd er echter rekening mee dat een correcte installatie van mobiele audiocomponenten gekwalificeerde ervaring vereist. Als u niet de kennis en het gereedschap hebt om deze installatie succesvol uit te voeren, raden we u ten zeerste aan een geautoriseerde JBL-dealer te raadplegen over uw installatieopties. Bewaar alle instructies en aankoopbewijzen ter referentie.

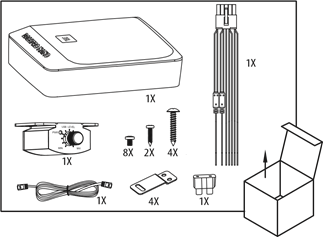

WAT ZIT ER IN DE DOOS

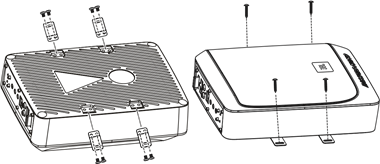

DE BASSPRO NANO MONTEREN

Aanbevolen locatie: onder de passagiersstoel

OPMERKING: Controleer voordat u de BassPro Nano met montageschroeven vastzet of u geen brandstofleidingen, remleidingen of voertuigbedrading doorboort onder het montageoppervlak. Zorg er ook voor dat de BassPro Nano de stoelbediening of bedrading niet hindert, of dat de ventilatieopeningen voor verwarming/airconditioning onder de stoel niet worden geblokkeerd.

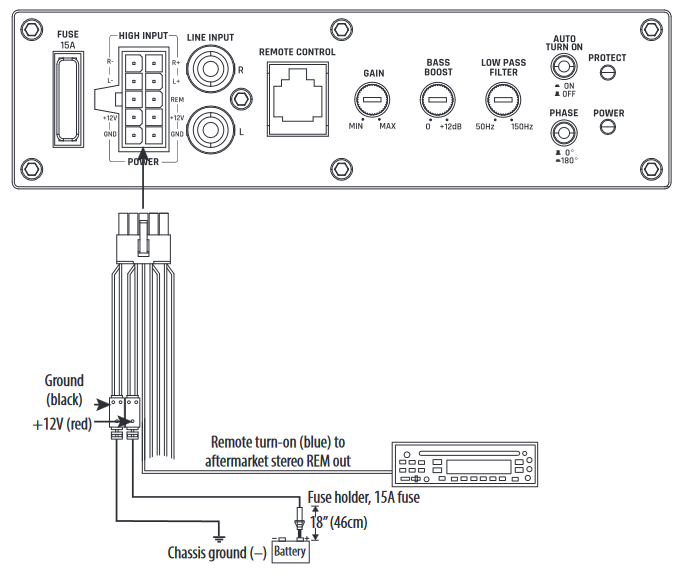

BEDRADING VOOR STROOM EN AARDE

BEDRADING VOOR AUDIOSIGNAAL

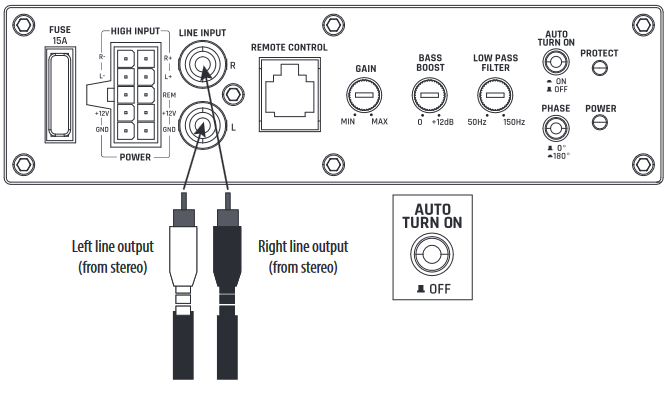

Lijnniveau van aftermarket stereo

OPMERKING: Wanneer u een aftermarket stereo aansluit op de lijningang van de BassPro Nano en de draad voor het inschakelen op afstand, zet u de AUTO TURN ON-knop op OFF (UIT).

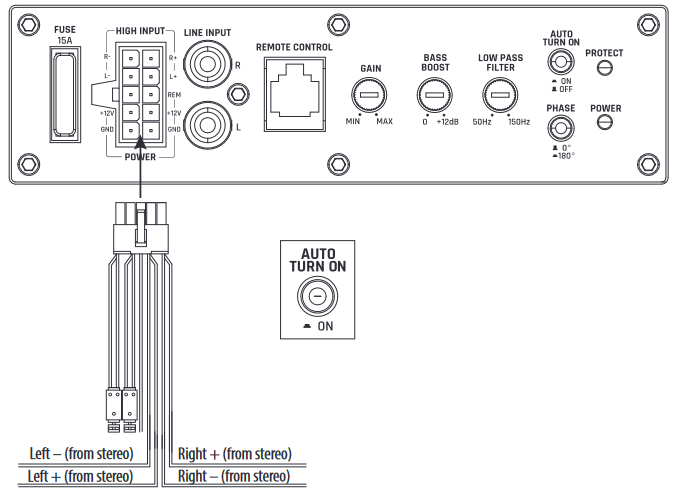

Luidsprekerniveau van fabrieks- of aftermarket stereo

Opmerking: wanneer u een fabrieks- of aftermarket stereo aansluit op de luidsprekeringangen van de BassPro Nano, zet u de AUTO TURN ON (AUTOMATISCH INSCHAKELEN)-knop op ON (AAN).

VERSTERKING INSTELLEN, FASE AANPASSEN, LOWPASS-FILTER EN BASS-BOOST

1. Begin met de GAIN-regelaar (VERSTERKING) op minimum, en de crossover-regelaar halverwege gedraaid.


2. Kies muziek met een aanzienlijk basgehalte en draai de volumeregelaar op uw receiver op ¾ van de totale output.
3. Pas de GAIN-regelaar (VERSTERKING) met de klok mee aan, en luister aandachtig naar de basoutput. Als u vervorming hoort, draait u de GAIN-regelaar (VERSTERKING) tegen de klok in om de GAIN te verlagen.
4. Schakel de PHASE (FASE) heen en weer om te bepalen welke instelling de meest zuivere basoutput geeft.


5. Pas de LOW-PASS FILTER-regelaar (LAAGDOORLAATFILTER) aan totdat de BassPro Nano alleen laagfrequente informatie afspeelt – u mag geen elementen zoals zang uit de woofer horen komen.


6. Pas de BASS-BOOST-regelaar (BASS-VERSTERKING) aan met de klok mee of tegen de klok in om aan uw smaak te voldoen.

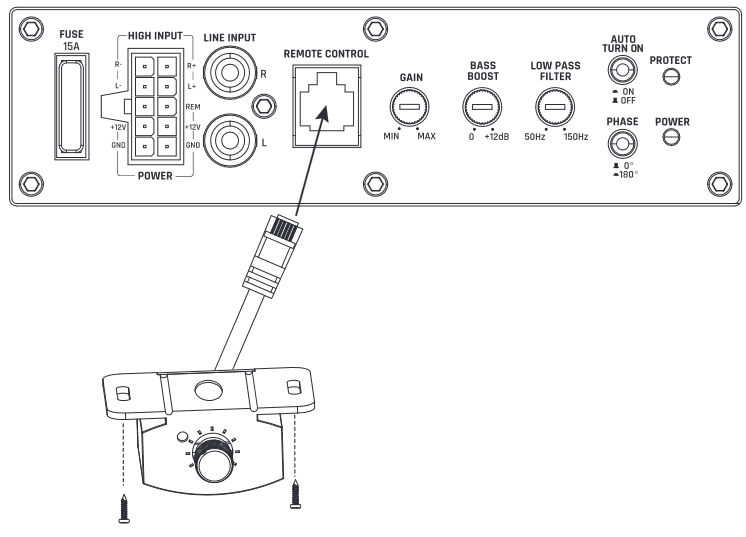

DE MODULE VOOR AFSTANDSBEDIENING VAN DE BASS AANSLUITEN

SPECIFICATIES

• Driver Complement: 6" x 8" (152mm x 203mm) woofer
• Amplifier Power Output: 100WRMS, 200W Max
• Frequency Response: 30 Hz – 150 Hz
• Fuse: 15A
• Maximum Current Draw: 13A
• Quiescent Current Draw: <600 mA
• Input Sensitivity: 0.1 V – 4.0 V low-level input; 0.25 V – 10V high-level input
• Crossover Frequency: 50 Hz – 150 Hz
• Crossover Slope: 12 dB/octave
• Bass Boost: 0 dB to +12 dB @ 50Hz
• Dimensions (L x W x H): 10-1/4" x 7-11/16" x 2-15/16" (260mm x 195mm x 74.6mm)
• Weight: 7.78lbs. (3.53kg)

PROBLEEMOPLOSSING

Geen audio en POWER-indicator (AAN/UIT) is uit

• Geen spanning op BATT+ en/of -aansluitingen, of slechte of geen aardverbinding. Controleer de spanningen op de versterkeraansluitingen met een VOM.

Geen audio en PROTECT-indicator (BEVEILIGING) knippert elke 4 seconden

• DC-spanning op de versterkeruitgang. De versterker heeft mogelijk service nodig; zie de bijgesloten garantiekaart voor service-informatie.

Geen audio en PROTECT- (BEVEILIGING) en POWER-indicators (AAN/UIT) knipperen

• Spanning minder dan 9V op BATT+-aansluiting. Controleer het laadsysteem van het voertuig.

Geen audio en PROTECT-indicator (BEVEILIGING) is aan

• Versterker is oververhit. Zorg ervoor dat de koeling van de versterker niet wordt geblokkeerd op de montagelocatie. Of er is mogelijk een spanning van meer dan 16V (of minder dan 8,5V) op de aansluiting. Controleer het laadsysteem van het voertuig.

Versterkerzekering blijft doorbranden

• De bedrading is verkeerd aangesloten of er is een kortsluiting. Controleer de bedradingsaansluitingen.

Vervormde audio

• GAIN (VERSTERKING) is niet correct ingesteld. Controleer de instelling. Controleer draden op kortsluiting of aarding. Versterker of bronapparaat kan defect zijn.

Muziek mist dynamiek of "punch".

• Als u ingangen op luidsprekerniveau gebruikt, controleer dan de aansluitingen op de juiste polariteit. Schakel de PHASE (FASE) heen en weer tussen 0° en 180° en laat deze staan op de instelling met het beste geluid.

Motorgeluid—gejank of geklik—in het systeem wanneer de motor aan staat

• Versterker pikt alternatorgeluid op. Controleer eerst de aardverbinding op de versterker – een losse of onjuiste aarding is een van de belangrijkste oorzaken van ruis. Zet zachter. Verplaats RCA-audiokabels uit de buurt van stroomdraden. Het installeren van een alternatorruisfilter op de stroomleiding tussen de accu en de alternator kan ook nodig zijn.

HARMAN International Industries, Incorporated 8500 Balboa Boulevard, Northridge, CA 91329 USA
www.jbl.com
© 2019 HARMAN International Industries, Incorporated. Alle rechten voorbehouden. JBL is een handelsmerk van HARMAN International Industries, Incorporated, geregistreerd in de Verenigde Staten en/of andere landen. Functies, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.
