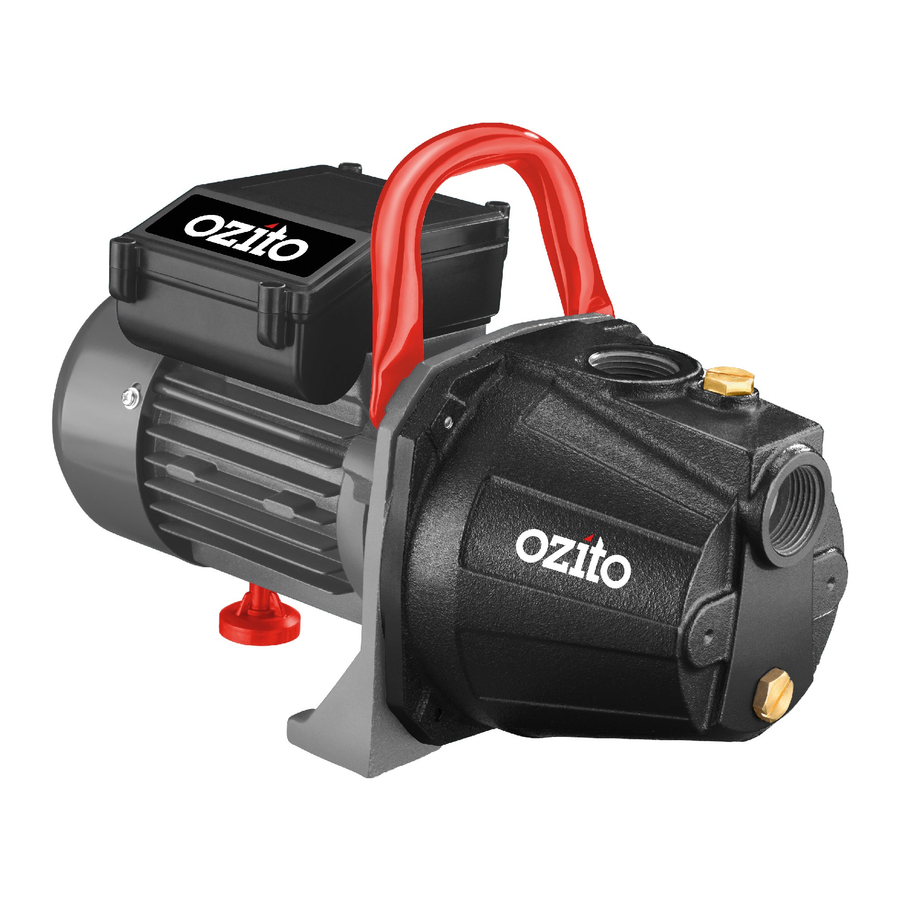

Ozito TRP-650 - Handleiding Transfer Waterpomp

Inhoud

WAT ZIT ER IN DE DOOS

SPECIFICATIES

Motor: 600W
Max. Debiet: 3,600l/h
Max. Opvoerhoogte 8m
Max. Drukhoogte: 40m
Uitlaat & Inlaat: 25mm (1")Female
Max. Leveringsdruk: 4.0 bar
Watertemperatuur: 1°C - 35°C
Hmin=: 2m
Gewicht 10kg

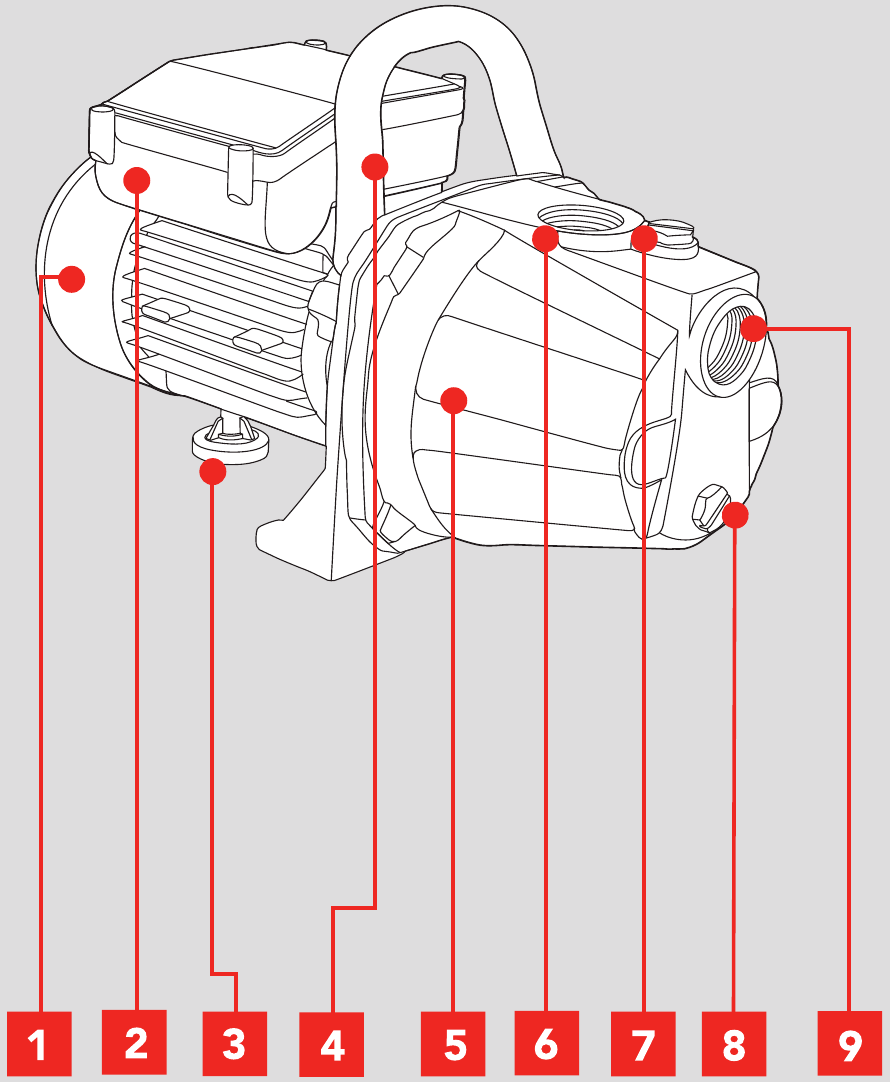

KEN UW PRODUCT

TRANSFERPOMP

KEN UW PRODUCT

  1. Inductiemotor
  2. Elektrische Doos
  3. Verstelbare Voet
  4. Draaghandvat
  5. Pomphuis
  6. Loosuitlaat
  7. Ontluchtingsschroef
  8. Aftapplug
  9. Aanzuiginlaat

INSTALLATIE & VOORBEREIDING

AANZUIGINLAAT

Zorg ervoor dat de pomp is losgekoppeld van de stroomvoorziening voordat u een van de volgende handelingen uitvoert.

De pomp voorbereiden: Uw pomp vereist geen montage voor gebruik, behalve de aansluiting van een geschikte inlaat-/uitlaatslang en slangaansluitingen (niet inbegrepen).

Slang of Pijp aansluiten op de Aanzuiginlaat

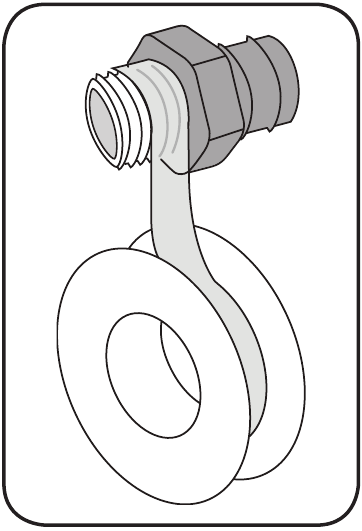

  1. Teflontape (niet inbegrepen) is vereist op schroefdraad om een waterdichte afdichting te garanderen en lekkage te voorkomen. Wikkel de Teflon met de klok mee op fittingen
    Slang/Pijp aansluiten op de Aanzuiginlaat - Stap 1

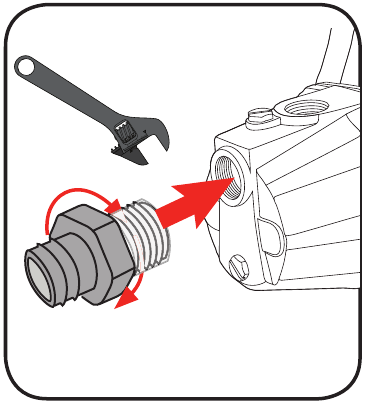

  2. Verwijder de plastic beschermkap van de aanzuiginlaat en steek een 1" mannelijke schroefdraadslangadapter (niet inbegrepen) erin.
    Draai stevig vast met een moersleutel (niet inbegrepen).
    Slang/Pijp aansluiten op de Aanzuiginlaat - Stap 2

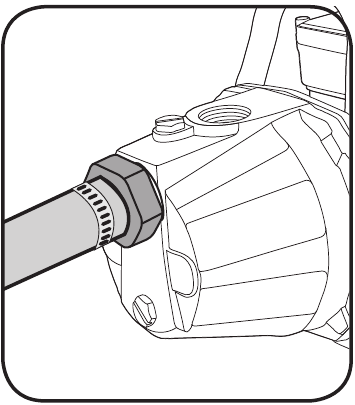

  3. Bevestig de ingangsslang of -pijp stevig aan het andere uiteinde van de adapter. Zorg ervoor dat u de juiste diameter slang of pijp hebt die compatibel is met uw waterbron.

    Slang/Pijp aansluiten op de Aanzuiginlaat - Stap 3

LET OP: De ingangsslang of -pijp die u gebruikt, moet een minimale diameter van 25,4 mm (1'') hebben.

LET OP: Zorg ervoor dat de ingangsslang of -pijp op geen enkele manier wordt beperkt.

LOOSUITLAAT

Slang of Pijp aansluiten op de Loosuitlaat

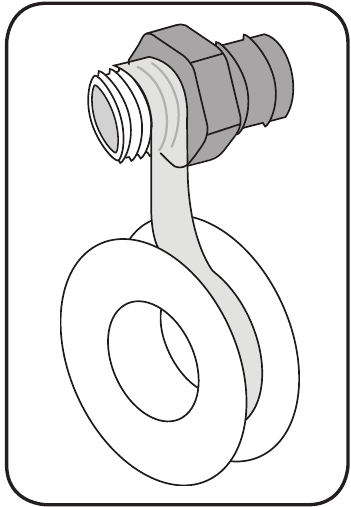

  1. Teflontape (niet inbegrepen) is vereist op schroefdraad om een waterdichte afdichting te garanderen en lekkage te voorkomen. Wikkel de Teflon met de klok mee op fittingen
    Slang aansluiten op de Loosuitlaat - Stap 1

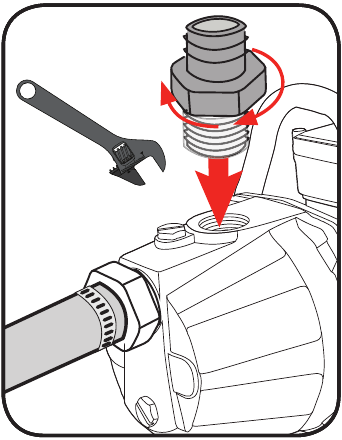

  2. Verwijder de plastic beschermkap van de loosuitlaat en steek een 1" mannelijke schroefdraadslangadapter (niet inbegrepen) erin.
    Slang aansluiten op de Loosuitlaat - Stap 2

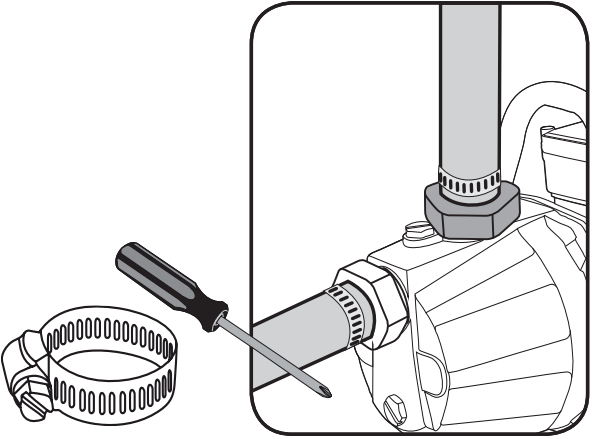

  3. Bevestig de uitgangsslang of -pijp stevig aan het andere uiteinde van de adapter. Zorg ervoor dat u de juiste diameter slang of pijp hebt die compatibel is met uw waterafvoertoepassing.
    Slang aansluiten op de Loosuitlaat - Stap 3

LET OP: De afvoerslang of -pijp die u gebruikt, moet een minimale diameter van 19 mm (3/4'') hebben.

LET OP: Zorg ervoor dat de afvoerslang of -pijp op geen enkele manier wordt beperkt en dat er geen druk op de slang of pijp staat wanneer de pomp in werking is.

DE POMP ONTLUCHTEN

Het ontluchten van de pomp is vereist om lucht uit de slang te verwijderen
Gebruik de pomp niet zonder ontluchting.

  1. Zorg ervoor dat de aan/uit-schakelaar van de pomp in de uit-stand (0) staat en dat de stroom is uitgeschakeld op het elektriciteitsnet.

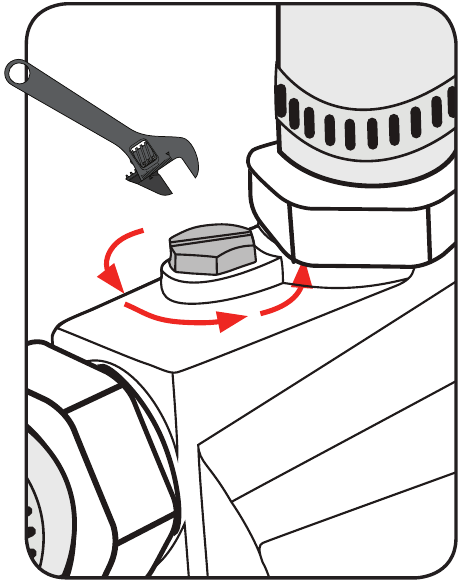

  2. Verwijder de ontluchtingsschroef met een moersleutel of schroevendraaier van de bovenkant van het pomphuis door de schroef tegen de klok in te draaien.
    DE POMP ONTLUCHTEN - Stap 1

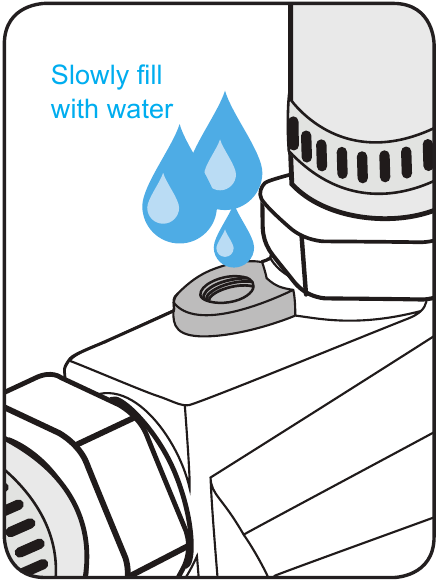

  3. Vul de pomp volledig met water met behulp van een slang.
    Zorg ervoor dat de pomp en de inlaatpijp of -slang vol zijn.
    Plaats de ontluchtingsschroef terug.
    DE POMP ONTLUCHTEN - Stap 2

Waarschuwing
DIT PRODUCT IS BEDOELD VOOR HET VERPOMPEN VAN WATER IN EEN HUISHOUDELIJKE TOEPASSING. GEBRUIK HET NIET VOOR CORROSIEF, SCHUREND, EXPLOSIEF OF GEVAARLIJK VLOEISTOFFEN.

WERKING

DE POMP BEDIENEN

LET OP: Wanneer de pomp volledig is ontlucht en de lucht eruit is gespoeld , is de pomp klaar voor gebruik. Het kan enkele minuten duren voordat de pomp de lucht volledig uit de pomp en de inlaatpijp of -slang heeft ontlucht.

De pomp wordt aanbevolen voor gebruik met een aardlekschakelaar met een nominale lekstroom van 30mA of minder.

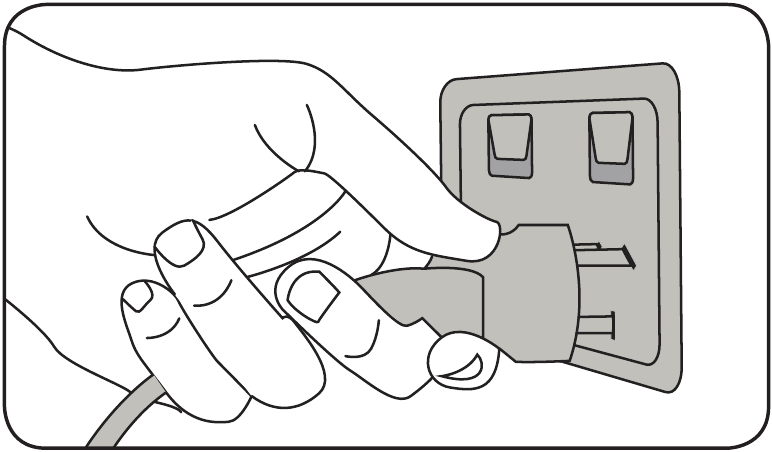

  1. Schakel de pomp in op het elektriciteitsnet.
    DE POMP BEDIENEN - Stap 1 - Schakel de pomp in

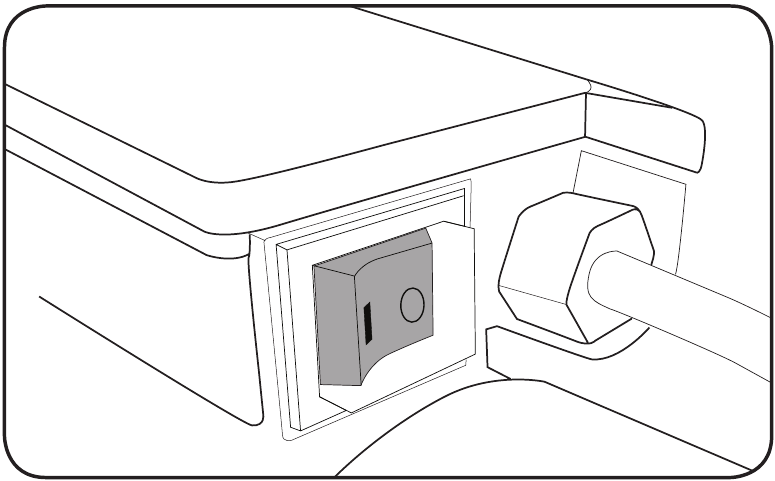

  2. Druk de AAN/UIT-schakelaar in de AAN ( l ) stand
    DE POMP BEDIENEN - Stap 2 - Druk de schakelaar in
  3. Om de pomp uit te schakelen, drukt u de AAN/UIT-schakelaar in de UIT (0) stand.

ONDERHOUD & OPSLAG

Zorg ervoor dat de pomp is losgekoppeld van de stroomvoorziening voordat u onderhoudsprocedures uitvoert.

  1. Gebruik een vochtige doek om de pomphuis af te vegen. Laat het grondig drogen voordat u het opbergt op een droge plaats die beschermd is tegen slechte weersomstandigheden.

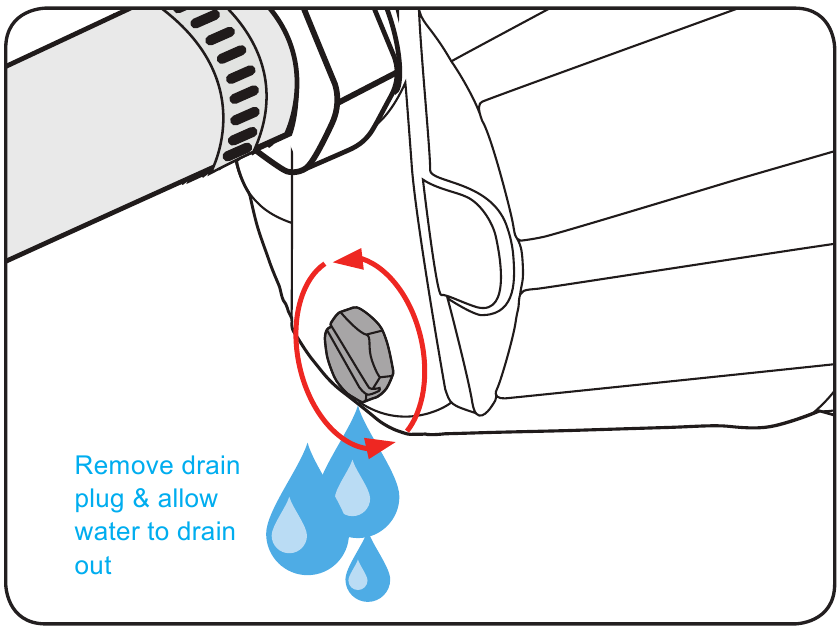

  2. Voordat u de pomp opbergt. Het wordt aanbevolen om de pomp af te tappen. Draai de aftapplug tegen de klok in en verwijder deze van de pomp. Dit voert overtollig water af. Plaats de aftapplug terug door deze met de klok mee te draaien
    Onderhoud - De pomp aftappen

LET OP: Zorg ervoor dat de schuifafsluiter op uw watertank niet open blijft staan, omdat hierdoor water uit de watertank kan weglopen.

INSTALLATIE

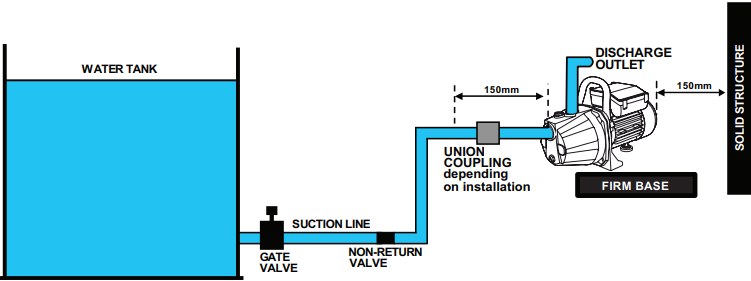

AANSLUITING MET TANKVOET ONDER DE WATERPOMP

AANSLUITING MET TANKVOET ONDER DE WATERPOMP

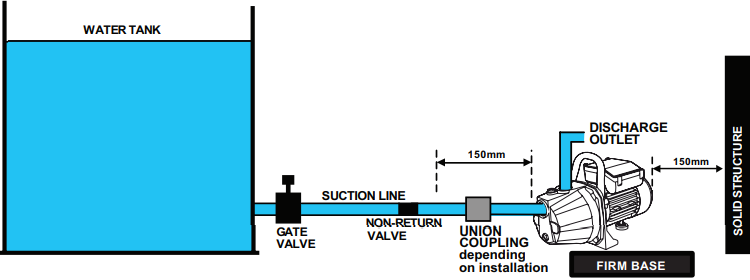

AANSLUITING MET TANKVOET GELIJK MET DE WATERPOMP

AANSLUITING MET TANKVOET GELIJK MET DE WATERPOMP

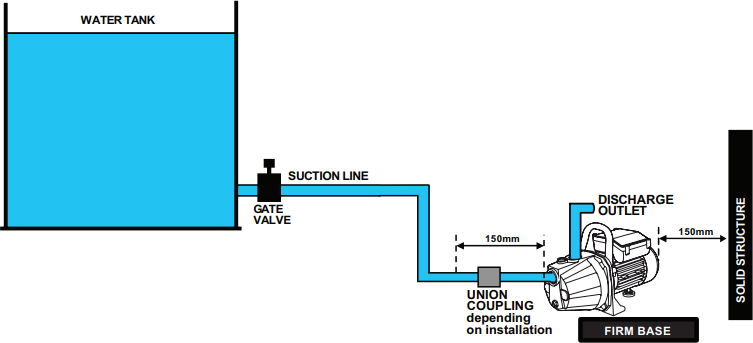

AANSLUITING MET TANKVOET BOVEN DE WATERPOMP

AANSLUITING MET TANKVOET BOVEN DE WATERPOMP

PROBLEEMOPLOSSING

Probleem Mogelijke Oorzaak Oplossing

De pomp start niet of pompt geen water

 De pomp is niet aangesloten op de stroomvoorziening Controleer of de pomp is aangesloten op het elektriciteitsnet
De pomp is geblokkeerd Koppel de pomp los van het elektriciteitsnet. Inspecteer de loosuitlaat en het filter
De pomp is niet aangesloten op de waterbron Zorg ervoor dat de pomp is aangesloten op de waterbron
De pomp levert geen water wanneer de motor draait De pomp is niet ontlucht Vul de pomp met water, zorg ervoor dat de aanzuigleiding en de pomp gevuld zijn met water
De aanzuigleiding lekt Controleer de aanzuigleiding op lekken en vervang de slang of pijp als deze beschadigd of versleten is
De pomp zuigt lucht aan Zorg ervoor dat alle aansluitingen en fittingen stevig vastzitten
De pomp is geblokkeerd Koppel de stroomvoorziening los en controleer de loosuitlaat en het filter op vreemde stoffen
De pomp produceert niet genoeg druk Controleer alle onderdelen van de pomp en reinig ze
De waterbron heeft niet genoeg water Wacht tot de waterbron toeneemt, zodat de pomp kan werken
De aanzuighoogte is te hoog Zorg ervoor dat de aanzuighoogte niet hoger is dan 8 meter
De slangdiameter is te klein Zorg ervoor dat de slangdiameter minimaal 25 mm (aanzuigleiding) en 19 mm (afvoerleiding) is
De buis of leiding blijft niet op de mannelijke schroefdraad zitten wanneer er water doorheen stroomt De slang of buis kan versleten zijn of enigszins afwijken van de afmetingen Voeg een slangklem toe om lekken te voorkomen en de slang of pijp vast te zetten

De pomp werkt met tussenpozen

 Er is een waterlek in de huishoudelijke leidingen Inspecteer en repareer eventuele lekken
De spanning ligt buiten bereik Voorzie de pomp van stroom in overeenstemming met de vereisten van het typeplaatje (230-240V)
De luchtstroom staat niet toe dat de motor afkoelt Zorg ervoor dat de pomp zich in een goed geventileerde ruimte bevindt
De motor is defect of beschadigd l Neem contact op met de klantenservice van Ozito

Slechte prestaties lage druk flow

 Defecte aanzuigleiding Controleer alle aanzuigleidingen op lekken of schade. Vervang ze als ze defect zijn en controleer of u een versterkte slang gebruikt om te voorkomen dat de slang instort
