INHOUD VAN DE VERPAKKING

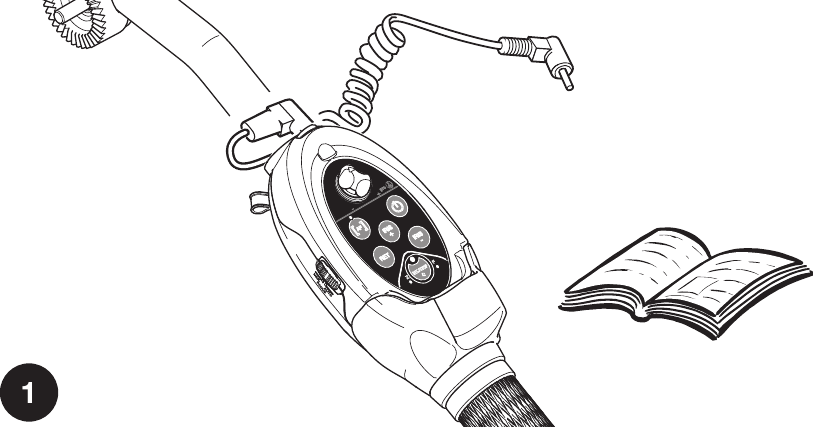

Controleer of u de volgende items hebt ontvangen:

• Gebruikershandleidingen
• Videocamera Afstandsbediening "pro"

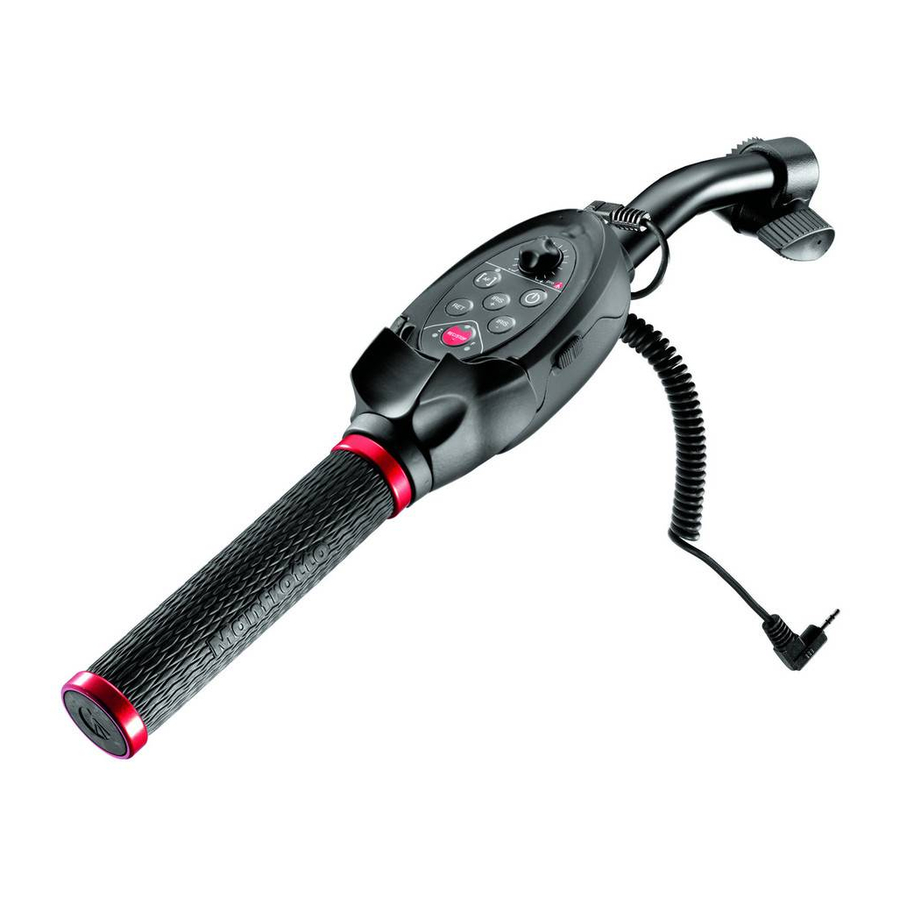

APPARAATOVERZICHT

De controller is een afstandsbediening voor alle videocamera's met de LANC-aansluiting of 10-pins AVR-connector (met behulp van adapterkabelcode 522AV).

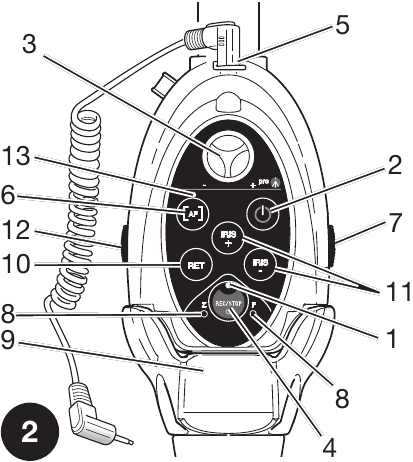

1. LED-indicator
2. STAND-BY
3. Zoom snelheidslimiet
4. REC/STOP
5. 2,5 mm stereo jack
6. Focusregeling
7. Knopmodus (Zoom/Focus) selector
8. Knopmodus LED's
9. Zoom/Focus-knop
10. RET
11. IRIS-bediening
12. Auto/Man Focus-selector
13. Focus Status LED

Functies

• 8-staps, ultraprecieze variabele snelheid zoom (Sony SD/HD, Canon SD)
• 16-staps, ultraprecieze variabele snelheid zoom (Canon HD)
• Soepele zoom snelheids progressie
• Stand-by drukknop
• Push Auto Focus-functie
• Handmatige focus met zoomknop (Sony SD, Canon SD)
• Variabele snelheid handmatige focus met zoomknop (Sony HD, Canon HD)
• Handmatig/Auto focus
• Aanpasbare zoom snelheidslimiet
• Aanpasbare zoom richting
• Aanpasbare focus richting
• LED-indicatoren
• 140 cm spiraalkabel (indien uitgerekt)
• IRIS/Lensdiafragma regeling (Sony HD, Canon HD)
• Speel de laatste 3-5 seconden van opname af (RET)
• Manfrotto rozet bevestiging
• Compatibiliteit met universele klem MVR901APCL (niet inbegrepen in de verpakking, bereik: ronde buis 19 tot 25 mm, 0,75" tot 0,98")

SNELLE STARTGIDS

Aansluiten op de steun

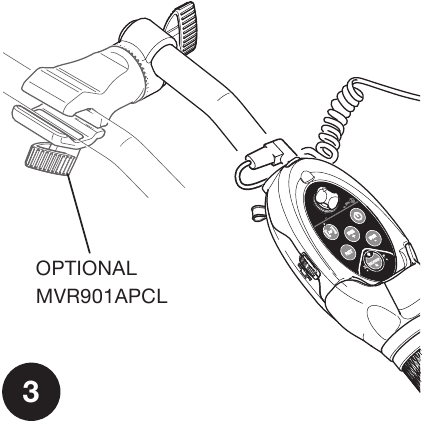

Manfrotto rozet bevestiging
Compatibiliteit met universele klem MVR901APCL (niet inbegrepen in de verpakking, bereik: ronde buis 19 tot 25 mm, 0,75" tot 0,98")

Aansluiten op de camera

Let op! Om accidenteel kortsluiting van de camera connector te vermijden, KOPPEL de kabel NOOIT los van de controller.

1. Schakel de camera uit

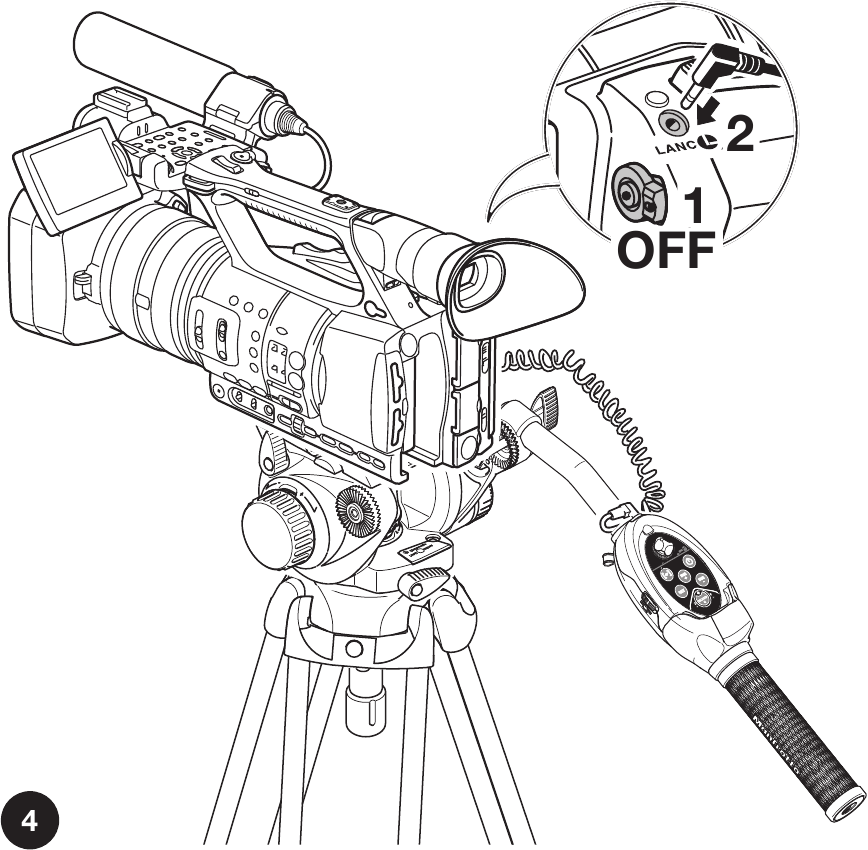

2. Sluit het andere uiteinde van de kabel aan op de camera LANC-stekker
   Sluit de controller nooit aan op een andere jack. Het kan zelfs leiden tot permanente schade aan de controller en/of camera!
   OPMERKING: LANC-controller is ontworpen als een standalone besturingssysteem voor video camera's - het is niet ontworpen om gelijktijdig met andere LANC-besturingssystemen te werken
3. Schakel de camera in – nu kunt u de controller gaan gebruiken
   Nadat u de camera hebt ingeschakeld, beweegt u de zoomknop niet, omdat de controller de neutrale positie van de knop kalibreert. Na ca. 2 sec., wanneer de LED-indicator continu begint te branden, is de kalibratieprocedure voltooid en kunt u de controller gaan gebruiken.
   LED-indicator die helemaal niet brandt, betekent een probleem met de voeding van de controller.
   Controleer in dit geval de LANC-kabelaansluitingen op de camera en de controller.

WERKING

OPMERKING: Niet alle functies zijn mogelijk beschikbaar, afhankelijk van de camerawerkmodus, b.v. als u de Sony-camera in de geheugenmodus gebruikt, werken de "Record start/stop"-functies niet, Push Auto Focus werkt niet met Canon XL1, XL2 camcorders.

Knop functionaliteit

Met de knop kunt u de zoom of focus regelen door deze naar rechts of links te draaien.
Hoe groter de hoek waarin de knop wordt gedraaid, hoe hoger de zoom-/focussnelheid is.
Het aantal zoom-/focus snelheidsstappen is afhankelijk van de cameramodellen.

Zoom snelheidslimiet selecteren

Draai de zoom snelheidslimiet met de klok mee om een hogere zoom snelheidslimiet in te stellen.
Draai hem in de tegenovergestelde richting om een lagere snelheidslimiet in te stellen.

Variabele modus zoom

Draai de zoomknop naar rechts of links om tele of breed te zoomen (afhankelijk van de ingestelde zoom richting).
Hoe groter de hoek waarin de knop wordt gedraaid, hoe hoger de zoom snelheid is. De zoom snelheid wordt beperkt door de "zoom snelheidslimiet".

Zoom richting aanpassen

Om de zoom richting te wijzigen, gaat u als volgt te werk:

1. schakel de camera uit.
2. druk op de "REC/STOP"-knop en laat deze niet los
3. schakel de camera in.
4. wacht tot "LED-indicator" aan en uit gaat
5. laat de "REC/STOP"-knop los.

De hele bewerking duurt ongeveer 6 seconden. De nieuwe instel informatie wordt permanent opgeslagen in het interne flashgeheugen van de controller en hersteld na elke uitschakeling. AF

Focus richting aanpassen

Om de focus richting te wijzigen, gaat u als volgt te werk:

1. schakel de camera uit.
2. druk op de "Focusregeling"-knop en laat deze niet los
3. schakel de camera in.
4. wacht tot "LED-indicator" aangaat en uitgaat.
5. laat de "Focusregeling"-knop los.

De hele bewerking duurt ongeveer 6 seconden.
De nieuwe focus richting informatie wordt permanent opgeslagen in het interne flashgeheugen van de controller en hersteld na elke uitschakeling.

Camera familie selectie

De fabrieksinstellingen van de afstandsbediening zijn geconfigureerd om te werken met Sony HD, Canon SD / HD-camera's. In RET is deze modus niet compatibel met de Sony SD-camera's.
Om met Sony SD te werken, is het noodzakelijk om de afstandsbediening handmatig als volgt te herconfigureren:

1. schakel de camera uit.
2. druk op de knoppen "Focusregeling" en "RET" tegelijkertijd in en laat ze niet los
3. schakel de camera in.
4. wacht tot "LED-indicator" aangaat en uitgaat.
5. laat de knoppen los.

De hele bewerking duurt ongeveer 6 seconden. De nieuwe instel informatie wordt permanent opgeslagen in het interne flashgeheugen van de controller en hersteld na elke uitschakeling.

OPMERKING: In de Sony SD-configuratie, ook bij gebruik van een Sony HD-camcorder, werken de bedieningselementen voor multi-speed focus niet. Om opnieuw van die commando's te profiteren, moet u de fabrieksinstellingen resetten (zie "Fabrieksreset").

Fabrieksreset

Om de fabrieksinstellingen van de afstandsbediening te herstellen, gaat u als volgt te werk:

1. schakel de camera uit.
2. druk op de "Focusregeling", "RET" en "REC/STOP"-knoppen tegelijkertijd in en laat ze niet los
3. schakel de camera in.
4. wacht tot "LED-indicator" aangaat en uitgaat.
5. laat de knoppen los.

De hele bewerking duurt ongeveer 6 seconden. De nieuwe instel informatie wordt permanent opgeslagen in het interne flashgeheugen van de controller en hersteld na elke uitschakeling.

Standby-modus

Druk eenmaal op de knop om de camera in de standby-modus te zetten. Terwijl de camera in de standby-modus staat, drukt u nogmaals op de knop om de camera terug te schakelen naar de normale werkmodus. Het indrukken van deze knop terwijl de camera is uitgeschakeld, heeft geen effect op de werking van de camera.

Knopmodus selectie

Met de knop kunt u de zoom of focus regelen.
De "Knopmodus LED's" tonen welke functie is ingeschakeld.
Om de knopmodus te wijzigen, schakelt u de "Knopmodus (Zoom/Focus)"-selector.

Push Auto Focus

Houd de knop minstens een halve seconde ingedrukt om de camera tijdelijk in de Auto Focus-modus te zetten.
Zodra u de knop loslaat, keert de camera terug naar de handmatige focusmodus. Deze knop heeft geen effect als de camera al in de Auto Focus-modus werkt. Deze functie werkt mogelijk niet met alle camera's – b.v. Canon XL1/XL2.

Handmatige/Auto Focus-modus

Schakel de selector om te wisselen tussen handmatige en automatische focus modi. De focusmodus wordt weergegeven door het camerascherm en de "Focus Status LED" (13). Deze functionaliteit werkt mogelijk niet met alle videocamera's - b.v. Canon XL1/XL2

Bij sommige camcordermodellen kan het nodig zijn om de Man/Auto-instellingsbewerking meerdere keren te herhalen voor een goede herkenning van de instellingen. Elke keer dat de afstandsbediening wordt ingeschakeld, voert deze een "focus uitlijning set-up" uit.
Bij sommige camcorders kan deze bewerking tot tien seconden duren, gedurende welke u de "Focus Status LED" (13) ziet knipperen

Opname starten/stoppen

Druk eenmaal op de knop om de opname te starten.
Druk nogmaals op de knop om de opname te stoppen.
De LED-indicator knippert wanneer de camera aan het opnemen is.

IRIS waarde regeling

Houd IRIS+ of IRIS - minstens een halve seconde ingedrukt om de IRIS de camera lensdiafragma waarde te wijzigen. De camera IRIS waarde wordt meestal weergegeven op het camerascherm.

IRIS Handmatige/Auto IRIS-modus

Dubbelklik op IRIS+ of IRIS - om de IRIS camera status IRIS + van Auto naar Handmatig en vice versa te wijzigen (Sony HD).

IRIS Push Auto IRIS

Houd IRIS+ en IRIS- samen minstens een halve seconde ingedrukt, IRIS om de camera tijdelijk in de + Auto IRIS-modus te zetten (Sony HD)

OPMERKING: Om IRIS-regeling vanaf de afstandsbediening in te schakelen, is het meestal noodzakelijk om de camera in de handmatige IRIS-modus voor Sony HD en in de auto IRIS-modus voor Canon HD-camera's in te stellen.

Druk op de knop om de RET-functie uit te voeren

VOORZORGSMAATREGELEN

Waterbestendigheid:
We hebben veel aandacht besteed aan het zo waterbestendig mogelijk maken van de controller, met behoud van een redelijke prijs. We kunnen echter geen 100% waterbestendigheid onder alle omstandigheden garanderen en u moet voorkomen dat u de controller gebruikt onder zware omgevingsomstandigheden zoals regen en een luchtvochtigheid van meer dan 70%.

Hoge temperatuur:
Vermijd temperaturen hoger dan +70°C – laat de controller vooral niet in direct contact met zware zonneschijn achter, bijvoorbeeld in de auto die op een zonnige plaats geparkeerd staat.

Elektrische voorzorgsmaatregel:
De kabel is altijd een van de meest gemakkelijk breekbare elementen van elk elektronisch systeem, vooral wanneer deze wordt blootgesteld aan mechanische slijtage. Om de levensduur van uw controller te verlengen en de basis "reparatie" zo goedkoop mogelijk te maken, hebben we besloten om een eenvoudige kabeluitwisseling mogelijk te maken. Om accidenteel kortsluiting van de camera aansluiting te voorkomen, moet u er echter aan denken om de kabel altijd eerst op de controller aan te sluiten. We raden u aan de kabel niet van de controller te verwijderen als dit niet nodig is.

WERKINGSSPECIFICATIES

Bedrijfstemperatuurbereik: -10°C (14°F) + 60°C (140°F)
Opslagtemperatuurbereik: -20°C (-4°F) + 70°C (158°F)
Luchtvochtigheid rel. (niet condenserend): max. 70%
