Bang & Olufsen Beocenter 9300 Handleiding
Veiligheid
RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN
Om het risico op een elektrische schok te verkleinen, mag u de behuizing (of achterkant) niet verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Laat onderhoud over aan gekwalificeerd servicepersoneel.
Om brand of elektrische schok te voorkomen, mag u dit apparaat niet blootstellen aan regen of vocht.
Dit symbool geeft aan dat er een gevaarlijke spanning aanwezig is in dit apparaat die een risico op een elektrische schok vormt.
Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan.

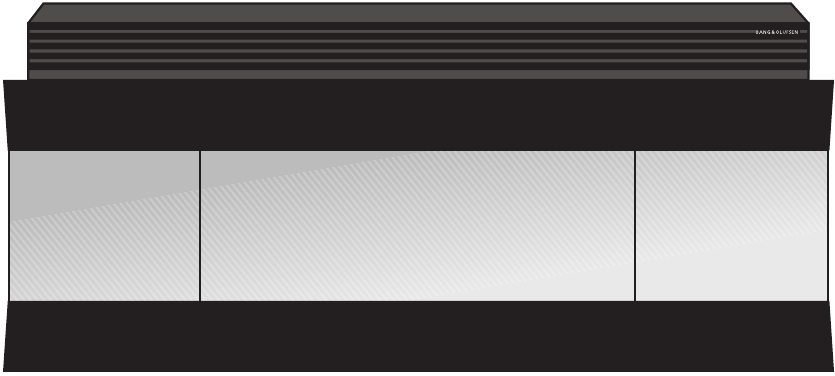

VOOR JE BEGINT
Deze installatiehandleiding legt uit hoe u uw Beocenter 9300 instelt en gebruiksklaar maakt.
We raden u aan de instructies in deze handleiding zorgvuldig te volgen.
Raadpleeg de Beocenter 9300 gebruikershandleiding (ook meegeleverd) voor gedetailleerde bedieningsinstructies.
LET OP!
Sluit de Beocenter pas aan op het stroomnet als u de installatieprocedure hebt voltooid.
PLAATSING
Plaats de Beocenter 9300 op een stevige, horizontale ondergrond.
Vermijd het plaatsen van uw Beocenter in direct zonlicht, in de buurt van radiatoren of andere warmtebronnen. Plaats de Beocenter niet op een vloerkleed, omdat dit de ventilatiegaten kan blokkeren.
Transportbescherming
Voordat u de Beocenter 9300 gebruikt, moeten de twee transportbeschermingsschroeven voor het CD-loopwerk worden verwijderd. Anders kunt u schade toebrengen aan de CD-speler!
Verwijder de twee schroeven met een schroevendraaier en plaats ze voor de veiligheid in de twee gaten met het label PLAY (Afspelen).
Als u de Beocenter ooit moet transporteren, raden we u ten zeerste aan om de twee transport schroeven terug te plaatsen in de gaten met het label TRANSPORT.

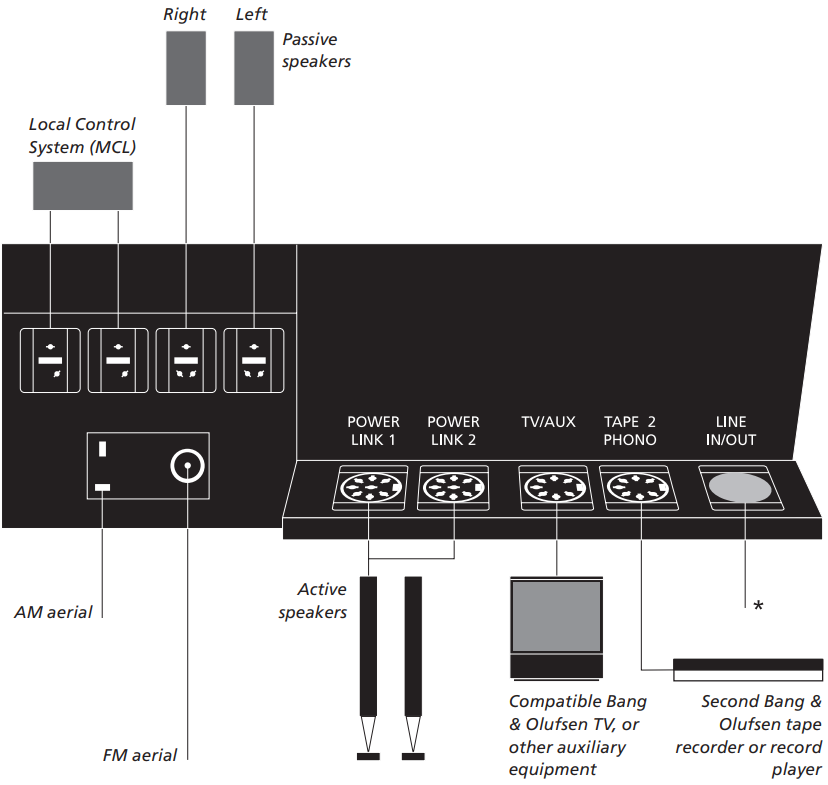

AANSLUITINGEN
Sluit luidsprekers, antenne(s) en andere apparaten aan op de Beocenter voordat u deze op het stroomnet aansluit.
Om toegang te krijgen tot de aansluitingen, tilt u het scharnierende rooster op aan de achterrand van de Beocenter 9300.
* LINE IN/OUT - alleen type 2518. Verwijder de dummy-stekker niet als deze niet in gebruik is!
Antenne
Om een optimale ontvangst van radiostations te verkrijgen, is het essentieel om het juiste type antenne (FM en/of AM) of kabelnetaansluiting te gebruiken. Laat uw Bang & Olufsen dealer u adviseren.
Sluit uw FM-signaal aan op de aansluiting met het label FM en uw AM-signaal, indien aanwezig, op de aansluiting met het label AM.
Luidsprekers
De aansluitingen met het label POWER LINK 1 en POWER LINK 2 zijn voor het aansluiten van actieve luidsprekers met de Bang & Olufsen Power Link-faciliteit, bijvoorbeeld de Beolab 8000.
U kunt ervoor kiezen om de signalen door te lussen van luidspreker naar luidspreker, zoals vermeld in de gebruikershandleiding voor uw Beolab-luidsprekers, of u kunt één luidspreker aansluiten op elk van de twee Power Link-aansluitingen. Vergeet niet om de L•R•LINE-schakelaar op de Beolab-luidsprekers op L en R (links en rechts) te zetten.
De aansluitingen met het label SPEAKERS 1 (en SPEAKERS 2) zijn voor het aansluiten van een paar passieve luidsprekers. Sluit de linker luidspreker aan op de aansluiting met het label LEFT (Links), en de rechter luidspreker op de aansluiting met het label RIGHT (Rechts).
Extra apparatuur
Met de twee aansluitingen met het label TV/AUX en TAPE 2 - PHONO kunt u compatibele Bang & Olufsen apparatuur aansluiten en gebruiken met uw Beocenter 9300, bijvoorbeeld een extra audiotaperecorder, een platenspeler of een videosysteem. De aansluitingen zijn ook geschikt voor apparatuur van andere merken. Raadpleeg uw Bang & Olufsen dealer voor meer informatie.
Videosysteem
Als u een compatibele Bang & Olufsen tv heeft, kunt u deze aansluiten op de Beocenter 9300.
Sluit uw Beovision-tv aan op de aansluiting met het label TV/AUX met behulp van een speciale Audio Aux Link-kabel.
Tweede taperecorder
Als u een tweede taperecorder heeft, kan deze worden gebruikt in combinatie met de Beocenter.
Sluit de taperecorder aan op de aansluiting met het label TAPE 2 - PHONO.
Platenspeler
Als u een platenspeler heeft, kan deze worden gebruikt in combinatie met de Beocenter. De platenspeler moet een model zijn dat is uitgerust met een voorversterker (RIAA), bijvoorbeeld een Beogram 7000.
Sluit de platenspeler aan op de aansluiting met het label TAPE 2 - PHONO.
Lokaal controlesysteem (MCL)
De installatie van een lokaal controlesysteem stelt u in staat om naar uw audiobronnen in andere kamers te luisteren. Als u een compatibele Bang & Olufsen tv heeft aangesloten, kunt u zelfs het geluid van uw videobronnen naar andere kamers distribueren. Neem contact op met uw Bang & Olufsen dealer voor meer informatie.
Sluit de twee 3-pins DIN-stekkers op de MCL-kabel (d.w.z. de kabel die naar de andere kamers leidt) aan op de aansluitingen met het label SPEAKERS 2, respectievelijk links en rechts.
Koptelefoon
Met de aansluiting met het label PHONES aan de voorkant van de Beocenter (rechts, onder het bedieningspaneel) kunt u een koptelefoon aansluiten.
KLAAR VOOR GEBRUIK
Om de installatieprocedure te voltooien, maakt u uw voorinstellingen van geluidsniveaus, favoriete radiostations, enz. zoals beschreven in de gebruikershandleiding voor uw Beocenter 9300.
Wanneer u klaar bent met het instellen van uw Beocenter 9300 en uw andere apparatuur, sluit u de Beocenter aan op het stroomnet. Een rode stip verschijnt in het display van de Beocenter, wat aangeeft dat het systeem in stand-by staat, klaar voor gebruik.
Als u een compatibele Bang & Olufsen tv op uw Beocenter heeft aangesloten, moet u beide systemen programmeren volgens uw specifieke setup. De Beocenter 9300 kan worden geprogrammeerd voor deze setups (opties):
- Optie 1. Te gebruiken voor een setup met uw Beocenter 9300 en de Beovision samen in één kamer (dit is de fabrieksinstelling).
- Optie 2. Te gebruiken voor een setup met de Beocenter 9300 in één kamer en uw Beovision in een andere kamer.
- Optie 0. Te gebruiken als u de bediening van de Beocenter 9300 met de afstandsbediening wilt uitschakelen (om de bediening met de afstandsbediening weer in te schakelen, selecteert u een van de andere opties).
Om de programmering uit te voeren, schakelt u beide systemen in de stand-by modus en gebruikt u uw Beolink 1000 afstandsbediening:
- Richt de Beolink 1000 op uw Beocenter, druk vervolgens op SOUND (Geluid), het juiste optienummer (1, 2 of 0) en vervolgens op STORE (Opslaan).
Het geselecteerde optienummer wordt weergegeven in het Beocenter-display. - Richt de Beolink 1000 op uw Beovision-tv, druk vervolgens op PICTURE (Beeld), het juiste optienummer (1 of 2) en vervolgens op STORE (Opslaan).
![]()
De Beocenter 9300 en de aangesloten Beovision TV staan samen in één kamer.
Programmeer beide systemen op Optie 1.
De Beocenter 9300 en de aangesloten Beovision TV zijn gesplitst en staan in twee kamers.
Programmeer beide systemen op Optie 2.
ONDERHOUD
LET OP: Gebruik nooit alcohol of andere oplosmiddelen om enig onderdeel van uw Beocenter 9300 schoon te maken.
Reinig de oppervlakken van de Beocenter met een zachte, stevig uitgewrongen, pluisvrije doek die u hebt gedoopt in een oplossing van lauw water met een paar druppels mild reinigingsmiddel, bijvoorbeeld een afwasmiddel.
Voordat u de glazen panelen reinigt, raden we u aan de Beocenter los te koppelen van het stroomnet. Een milde glasreiniger die op een droge doek wordt gespoten, is voldoende om vingerafdrukken en vetvlekken op de glazen panelen te verwijderen.
Tapedeel
Het tapedeel - dat wil zeggen de tapkoppen, aandrukrollen en andere onderdelen die de tape raken tijdens het afspelen of opnemen - moet af en toe worden schoongemaakt om stof en pluisjes te voorkomen. Het is een goed idee om het tapedeel schoon te maken voordat u een belangrijke opname maakt.
Gebruik een tapekoponderhoudskit of gewoon een wattenstaafje gedoopt in een spoelvloeistof die voor dit doel is bedoeld. Het reinigingsproces moet worden uitgevoerd terwijl er geen cassette in het tapecompartiment zit.
Omgaan met uw Compact Discs
Compact Discs (CD's) moeten met dezelfde zorg worden behandeld en opgeslagen als conventionele platen. Als de CD altijd aan de randen wordt vastgehouden en na het afspelen in de originele cassette wordt geplaatst, is er geen reiniging nodig.
Mocht de CD vuil worden door vingerafdrukken, stof of vuil, dan kan deze worden schoongeveegd met een schone en pluisvrije, zachte, droge doek. Er mogen nooit oplosmiddelen of schurende reinigingsmiddelen op de CD worden gebruikt. Vermijd extreme hitte en vochtigheid, en schrijf nooit op uw CD's.
Veeg de CD altijd in een rechte lijn van het midden naar de rand.
Omgaan met uw Compact Cassettes
Compact Cassettes (tapes) moeten altijd in een beschermdoos bij normale kamertemperatuur worden bewaard. Vermijd extreme temperaturen en vochtigheid.
Voordat u uw Compact Cassette laadt, moet u ervoor zorgen dat de tape strak is opgerold. Zo niet, probeer dan een potlood of ander dun voorwerp te gebruiken om de tape aan te spannen.
U kunt uw opnamen beschermen tegen onbedoeld wissen door een of beide vergrendelingen aan de achterrand van de cassette te verwijderen. Het verwijderen van een vergrendeling voorkomt dat de taperecorder op de betreffende kant van de cassette opneemt.
Als u later een opname wilt maken op een aldus beschermde tape, vervangt u gewoon de betreffende vergrendeling door een stuk tape om het opnameslot vrij te geven.
De vergrendeling aan de linkerkant komt overeen met opnamen op kant 1 (A), en de vergrendeling aan de rechterkant komt overeen met opnamen op kant 2 (B).
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Bang & Olufsen Beocenter 9300 Handleiding
