Nice KS100 - Sleutelschakelaar Handleiding

Waarschuwingen

• De installatie, het testen en de instelling van automatiseringsapparatuur voor deuren en poorten moet worden uitgevoerd door gekwalificeerd en ervaren personeel dat ook het type tests moet bepalen dat vereist is op basis van de betrokken risico's, en ervoor moet zorgen dat de geldende wetten, normen en voorschriften worden nageleefd.
• Nice wijst de verantwoordelijkheid af voor schade die voortvloeit uit oneigenlijk gebruik van het product; het enige gebruik dat door de fabrikant is toegestaan, is het gebruik dat in deze handleiding wordt beschreven.
• Het verpakkingsmateriaal moet worden afgevoerd in overeenstemming met de plaatselijk geldende voorschriften.
• De KS100 sleutelschakelaar mag niet worden ondergedompeld in water of andere vloeibare stoffen. Als er vloeibare stoffen in het apparaat terechtkomen, moet u onmiddellijk de stroomtoevoer onderbreken en de klantenservice van Nice bellen; het gebruik van het onderdeel onder deze omstandigheden kan gevaarlijk zijn.
•
  Plaats de keuzeschakelaar niet in de buurt van warmtebronnen en stel hem niet bloot aan open vuur; dit kan het apparaat beschadigen en storingen, brandgevaar of andere gevaren veroorzaken.

Beschrijving en Beoogd Gebruik

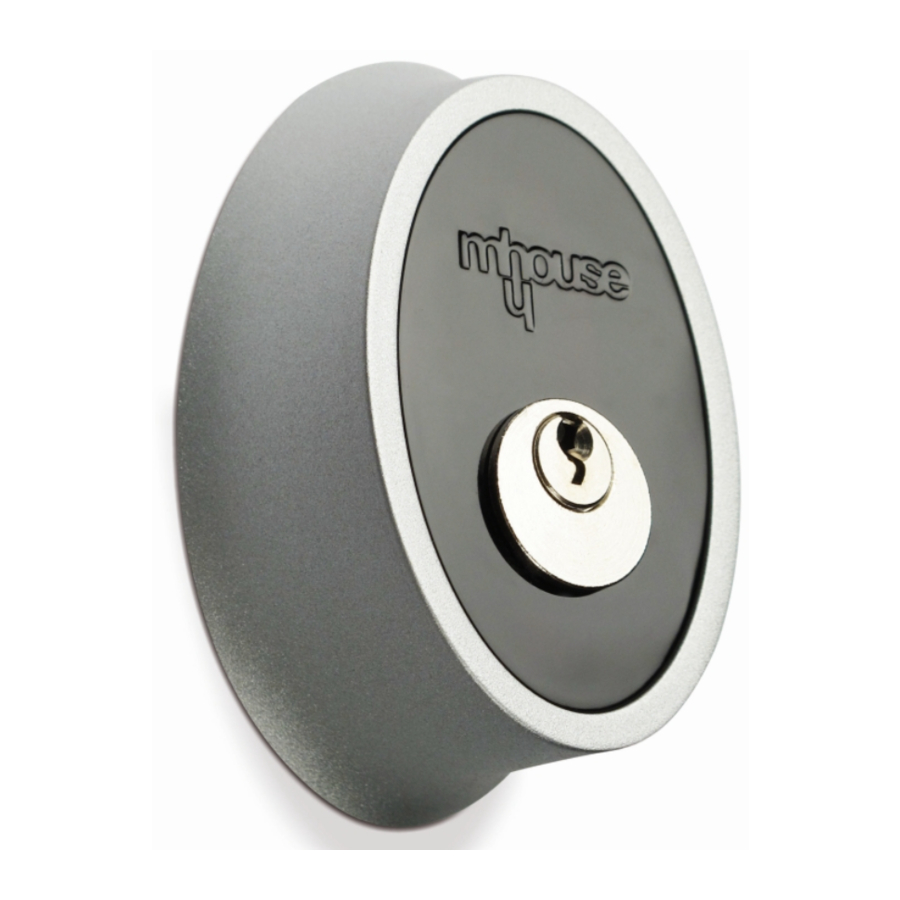

De KS100 sleutelschakelaar met twee standen maakt poortbediening mogelijk zonder gebruik te maken van de radiozender. Hij is uitgerust met interne verlichting voor gebruik in het donker.
Er zijn twee commando's, die afhangen van de richting waarin de sleutel wordt gedraaid: "OPEN" (OPEN) en "STOP" (STOP); vervolgens keert de sleutel, die is voorzien van een veer, terug naar de middelste positie. De KS100 sleutelschakelaar met twee standen mag alleen worden gebruikt in combinatie met Mhouse-besturingseenheden.

Installatie

Onderbreek de stroomtoevoer naar het systeem voordat u installatiewerkzaamheden uitvoert; als het systeem is uitgerust met een PR1-bufferbatterij, moet deze worden losgekoppeld.

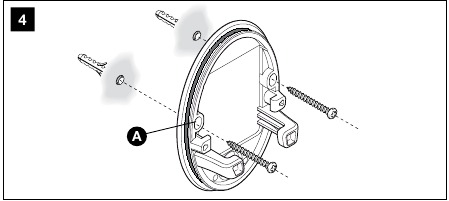

Let op: Zorg ervoor dat u de o-ring niet beschadigt (afb. 4) [A].

Neem de volgende aanwijzingen in acht bij het kiezen van de positie van de keuzeschakelaar:

• Zorg ervoor dat het montageoppervlak voldoende compact is, zodat het apparaat kan worden gemonteerd met behulp van de meegeleverde schroeven en ankers; indien nodig kunt u andere geschikte bevestigingssystemen gebruiken.
• Er moet een buis voor de draden aanwezig zijn op het beoogde installatiepunt.

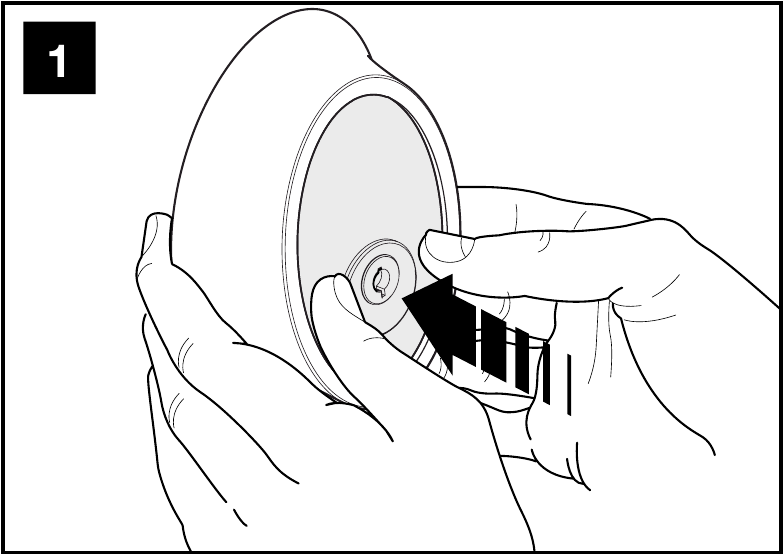

1. Verwijder de glazen voorkant (afb. 1).

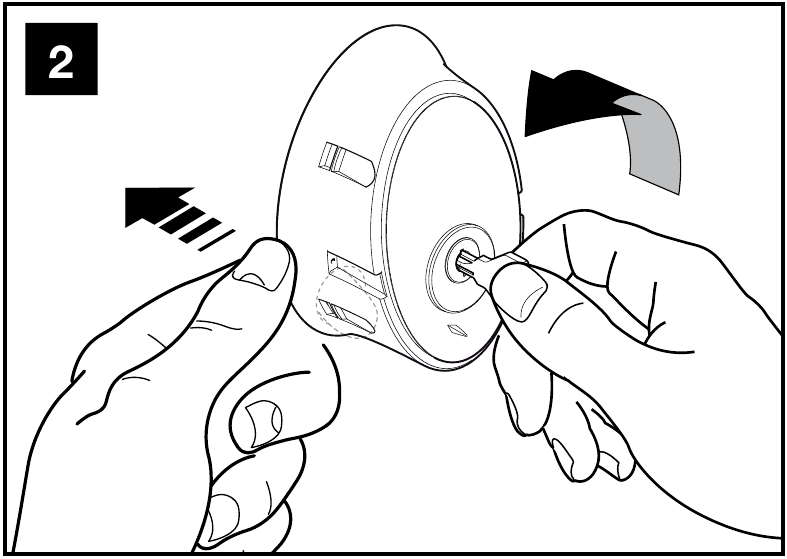

2. Om de onderkant van de schaal te scheiden, draait u de sleutel en trekt u met een vinger in het gat aan de achterkant voor de doorgang van de draden (afb. 2).

3. Markeer de boorpunten met behulp van de onderkant als referentie. Boor de gaten in de muur met behulp van een hamerboor met een bit van 5 mm en steek de meegeleverde schroefankers van 5 mm erin.

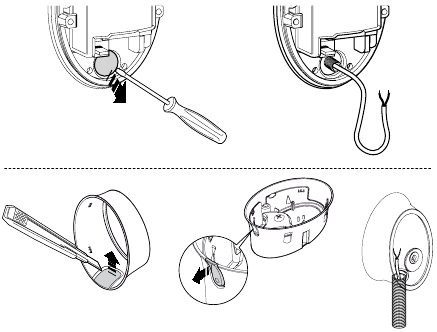

4. Haal de elektrische kabels door de daarvoor bestemde gaten (breek de benodigde gaten open).

5. Maak de onderkant vast met de bijbehorende schroeven en zorg ervoor dat het gat in de onderkant overeenkomt met de uitgang voor de draden. Er worden ook twee zelftappende schroeven meegeleverd voor bevestiging op een oppervlak met een andere dichtheid.

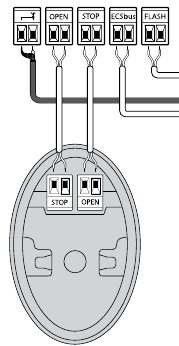

6. Sluit de elektrische kabels aan op de juiste OPEN (OPEN) en STOP (STOP) aansluitingen zoals hieronder weergegeven. Het is niet nodig om een polariteit in acht te nemen. Om de bovenstaande handelingen te vergemakkelijken, kunt u de aansluitingen verwijderen, de verbindingen maken en vervolgens de aansluitingen terugplaatsen.

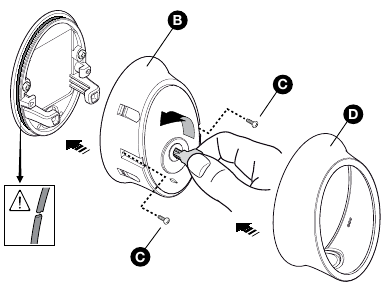

7. Om de schaal [B] op de onderkant te plaatsen, moet u de sleutel draaien. Nadat u hem hebt geplaatst, draait u de sleutel terug naar de middelste positie. Zet de schaal [B] vast met de twee schroeven [C]. Plaats ten slotte het frame [D] en druk het voorzichtig aan om het te sluiten.

8. De KS100 keuzeschakelaar is ontworpen om rechtstreeks te worden aangesloten op de overeenkomstige OPEN (OPEN) en STOP (STOP) aansluitingen in de besturingseenheid; ook in dit geval is het niet nodig om een polariteit in acht te nemen.


Apparaatherkenning

Als de KS100 keuzeschakelaar wordt gebruikt om een reeds bestaande schakelaar te vervangen, of "parallel" is aangesloten op een bestaande schakelaar, hoeft er geen herkenningsprocedure te worden uitgevoerd. Raadpleeg voor meer informatie het hoofdstuk "Toevoegen of verwijderen van apparaten" in de handleiding van de besturingseenheid. Als u echter apparaten toevoegt of verwijdert die zijn aangesloten op de STOP (STOP) ingang, moet de herkenningsprocedure worden uitgevoerd. Ga in dit geval als volgt te werk:

1. Schakel de besturingseenheid in en controleer of de "STOP" (STOP) LED [E] in Afb. 8 brandt; in dit geval is de herkenningsprocedure niet nodig.
2. Druk op de besturingseenheid gedurende ten minste drie seconden op de P2-knop [F] in Afb. 8 en laat de knop vervolgens los.
3. Wacht een paar seconden totdat de besturingseenheid de apparaatherkenningsprocedure heeft voltooid.
4. Wanneer de herkenningsprocedure is voltooid, gaat de P2 LED [G] Afb. 8 uit. Als de LED knippert, betekent dit dat er iets mis is.


De werking van het apparaat controleren

Zorg ervoor dat het nachtlampje brandt wanneer de besturingseenheid is ingeschakeld. Controleer of het OPEN-commando (OPEN) wordt gegeven wanneer de sleutel met de klok mee wordt gedraaid, en of het STOP-commando (STOP) wordt gegeven wanneer de sleutel tegen de klok in wordt gedraaid. De OPEN-ingang (OPEN) kan verschillende functies hebben, afhankelijk van hoe deze in de besturingseenheid is geprogrammeerd; zie het hoofdstuk "Geavanceerde aanpassingen" in de handleiding van de besturingseenheid.

Testen

Nadat u apparaten die zijn aangesloten op de "STOP" (STOP) ingang hebt toegevoegd of vervangen, en in het geval dat er ook veiligheidsapparaten op deze ingang zijn aangesloten, moet u het hele automatiseringssysteem opnieuw testen volgens de instructies in de relevante installatiehandleidingen onder het hoofdstuk "Testen en instellen".

Technische kenmerken

KS100 wordt geproduceerd door Nice S.p.a. (TV) I. Nice S.p.a. behoudt zich het recht voor om de technische kenmerken van haar producten te allen tijde en zonder voorafgaande kennisgeving te wijzigen om haar producten te verbeteren. In ieder geval garandeert de fabrikant hun functionaliteit en geschiktheid voor de beoogde doeleinden.
Opmerking: alle technische kenmerken verwijzen naar een temperatuur van 20°C.

• Type: Sleutelschakelaar met dubbele schakelaar, geschikt voor de bediening van automatische poorten en deuren. Verlicht voor nachtbediening
• Toegepaste technologie: Activering beschermd door een slot, het insteken en met de klok mee draaien van de sleutel veroorzaakt het sluiten van een contact, het tegen de klok in draaien van de sleutel veroorzaakt het sluiten van het tweede contact; veerbelast voor terugkeer van de sleutel naar de middelste positie
• Sabotagebestendig: De keuzeschakelaar kan alleen worden geopend door de sleutel in te steken en in beide richtingen te draaien
• Veiligheidsslot: Sleutel met 450 verschillende sleutelnummers
• Voeding/contacten: Het apparaat kan alleen worden aangesloten op de "OPEN" (OPEN) en "STOP" (STOP) aansluitingen op de besturingseenheden voor poortautomatisering die door Mhouse worden geproduceerd, waarnaar het de stuursignalen stuurt en waardoor het wordt bekrachtigd voor nachtverlichting
• Maximale kabellengte: Tot 20 m (neem de waarschuwingen in de besturingseenheden met betrekking tot minimale dikte en type kabels in acht)
• Omgevingstemperatuur: -20 ÷ 50°C
• Gebruik in zure, zoute of potentieel explosieve atmosfeer: Nee
• Montage: Verticaal, wandmontage
• Beschermingsklasse: IP44
• Afmetingen / gewicht: 89 x 65 h 37mm / 120 g
