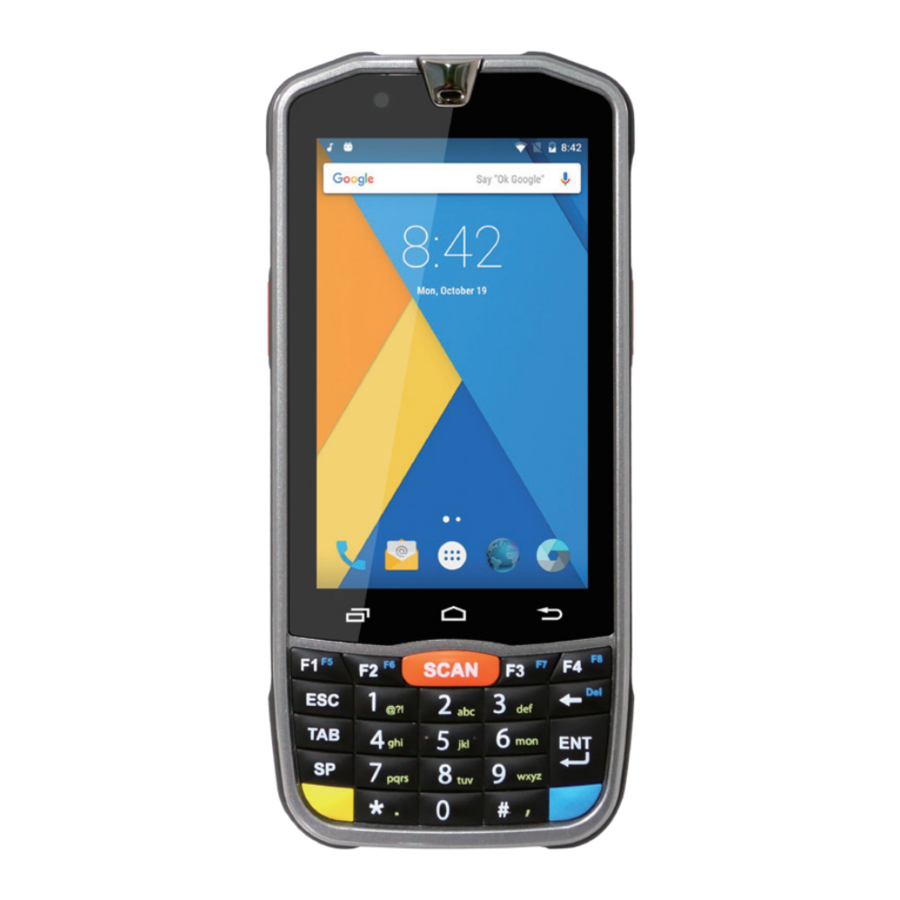

Point Mobile PM66 - Snelstartgids voor draagbare terminals

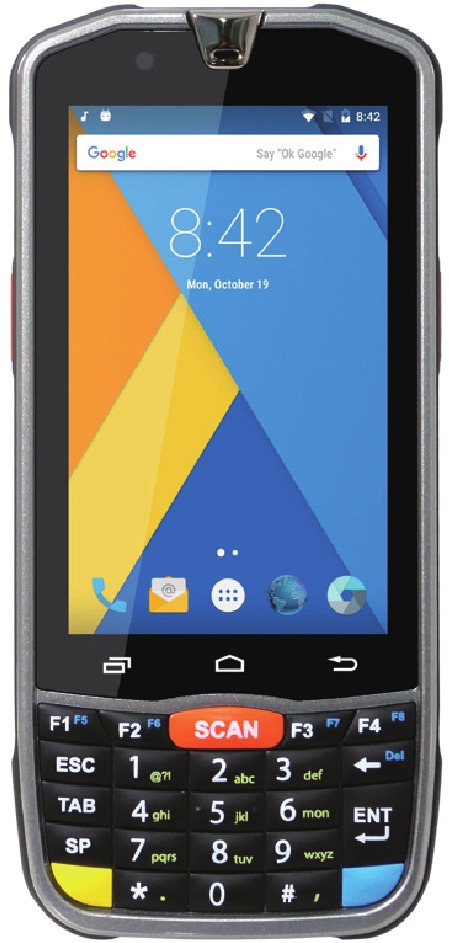

Inhoud van de verpakking

• Apparaat (PM66-terminal)
• AC/DC-adapter (AC-stekker)
• Batterij
• Stylus pen
• Polsband
• LCD-beschermfolie

Apparaatindeling

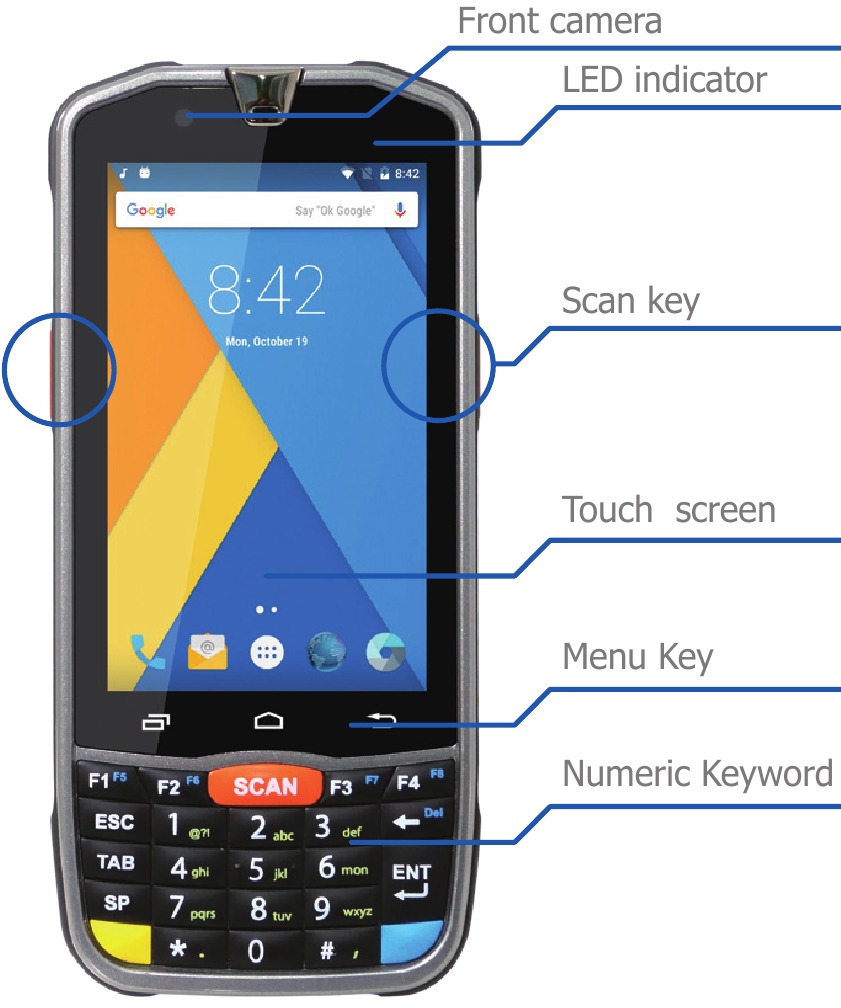

Voorkant

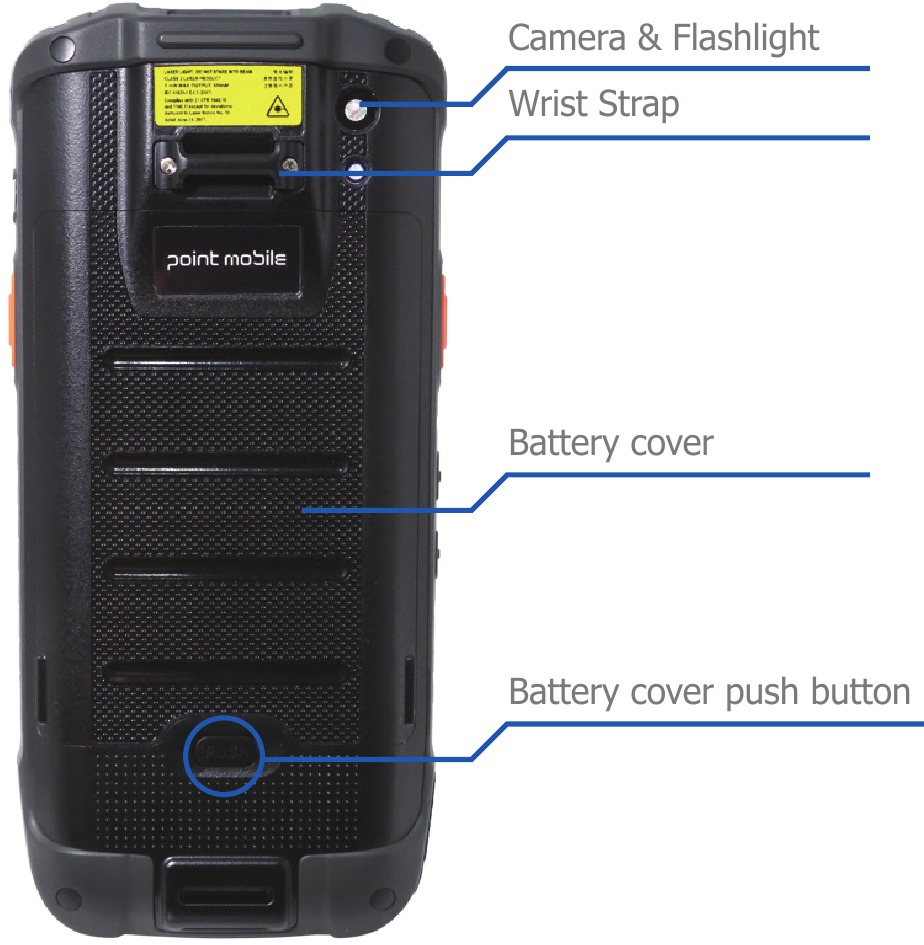

Achterkant

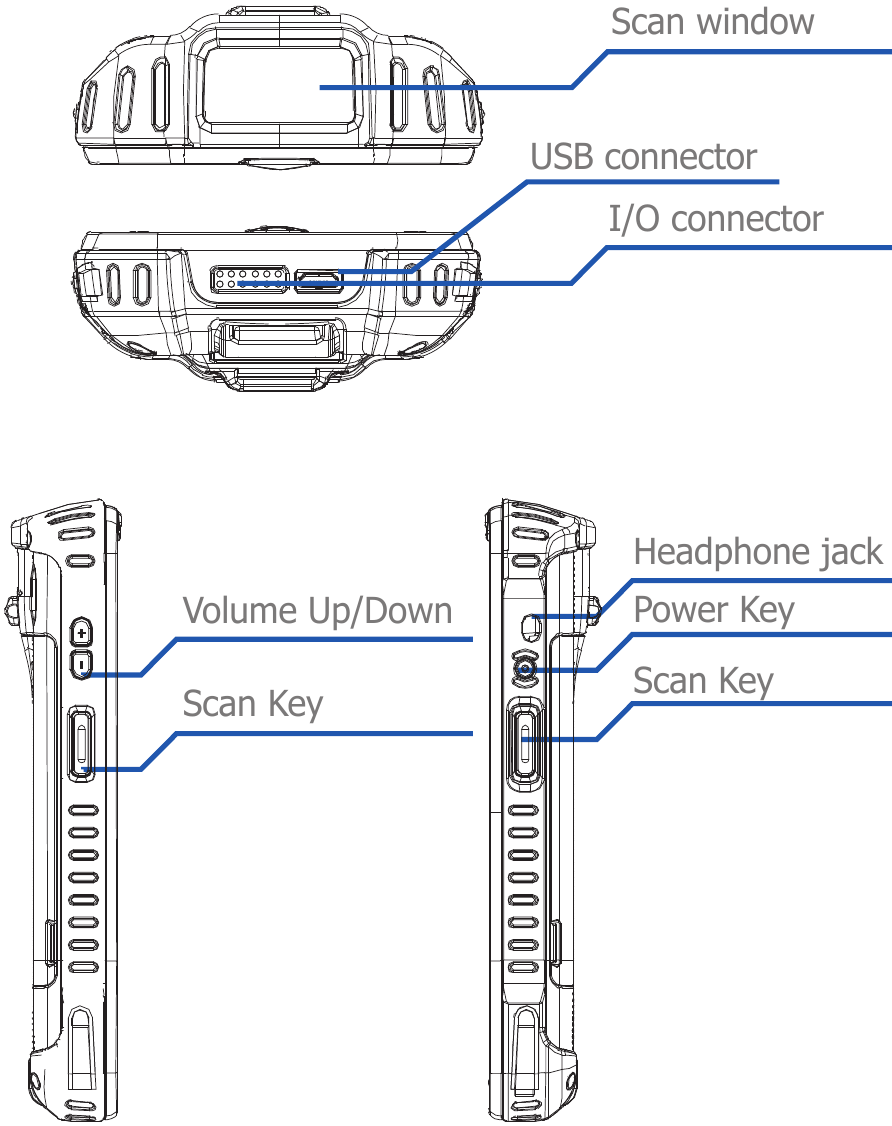

Boven/onder & zijkanten

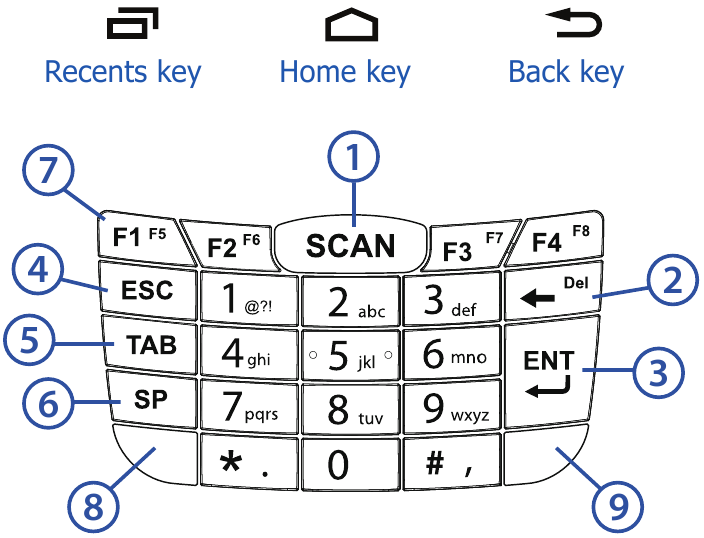

Menutoetsen

1. Scan: Activeert de image engine om een barcode te scannen of een foto te maken.
2. Del: Voert dezelfde functie uit als de delete-toets op een werkstation.
3. Enter: Voert dezelfde functie uit als de Enter-toets op een werkstation.
4. ESC: Keert terug naar de afsluitende fase van het programma en de fase ervoor.
5. TAB: Gaat naar het volgende besturingselement (inspringfunctie naar Teksteditor).
6. SP: Voert dezelfde functie uit als de spatiebalk op een werkstation.
7. F1 ~ F4: Selecteer de functie die u wilt instellen als de snelkoppeling van programmatoetsen.
8. Yellow (Geel): Schakelt het toetsenbord tussen alfa (hoofdletters en kleine letters). Indicator verandert dienovereenkomstig op de statusbalk.
9. BLUE (BLAUW): Wijzig numerieke en functietoets

Batterij plaatsen

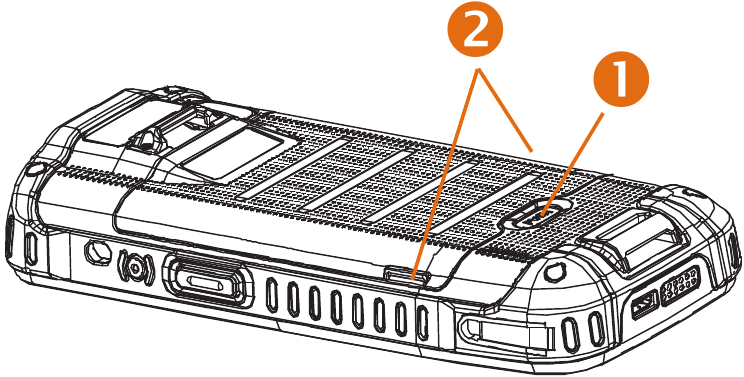

1. Druk op de struikknop (1) en trek de klep omhoog door elke kant van de klepbodem (2) te trekken.

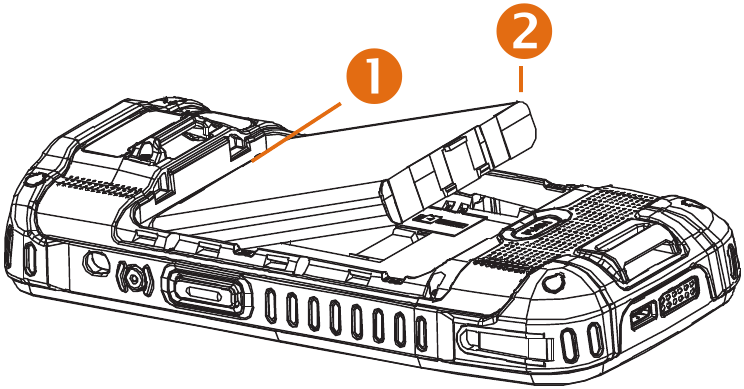

2. Plaats de batterij van boven (1) naar beneden (2).

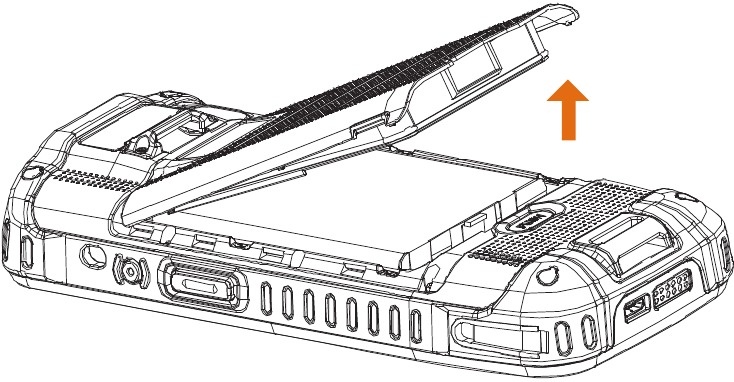

3. Verwijder de batterij door de onderkant van de batterij op te tillen.

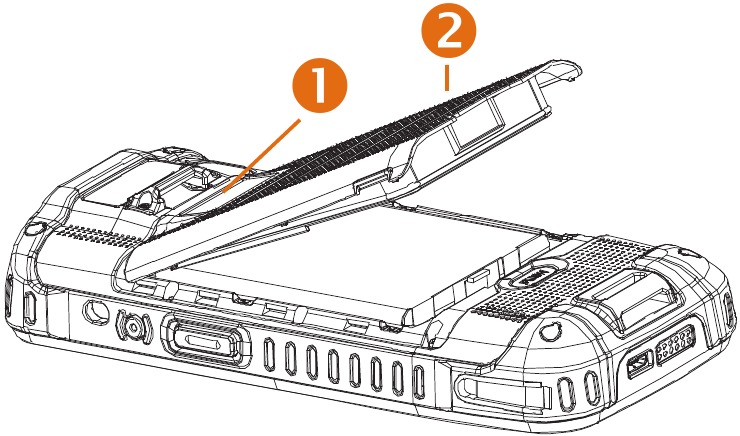

4. Plaats eerst het bovenste deel van de batterijklep (1) en druk met beide handen naar beneden.

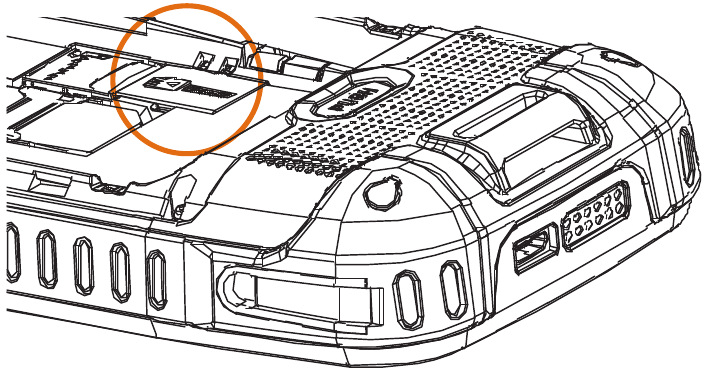

Micro SD-kaart plaatsen/verwijderen

Micro SD-kaart plaatsen

1. Verwijder de batterij uit het apparaat en open de Micro SD-kaartklep en plaats vervolgens de Micro SD-kaart.
2. Plaats de batterij terug na het plaatsen van de Micro SD-kaart.

Micro SD-kaart verwijderen

1. Open de Micro SD-kaartklep en verwijder de kaart.
2. Sluit de Micro SD-kaartklep en plaats de batterij terug.

• Micro SD-kaart is geen standaard/optioneel accessoire. Koop het bij een distributeur.
• Schakel het apparaat uit voordat u de batterij verwijdert.
• Het apparaat ondersteunt opslaguitbreiding tot 32 GB met een Micro SD-kaart.
• Vanwege het plaatsen/verwijderen van de batterij, dient u eerst de werkende gegevens op te slaan en vervolgens de Micro SD-kaart te plaatsen of te verwijderen.

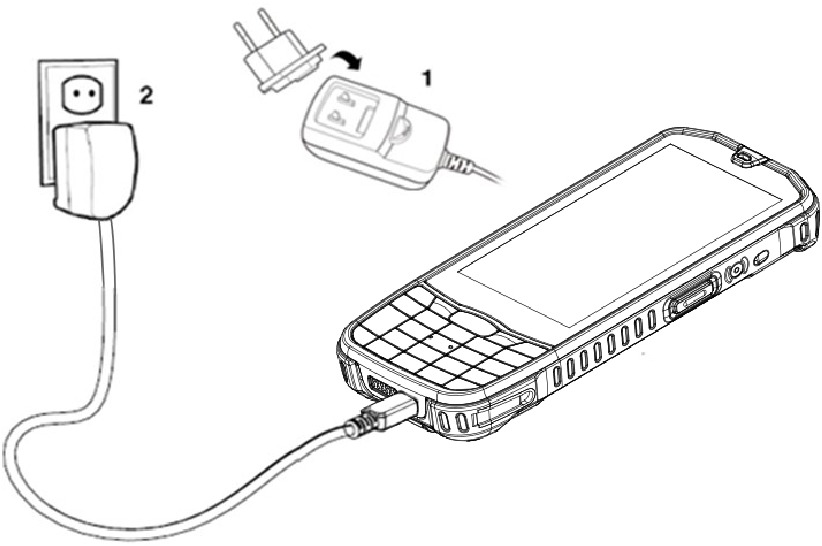

De batterij opladen

1. Steek de stekker op de USB-connector en sluit deze aan op een stopcontact om op te laden.
2. De LED-indicator linksboven op het apparaat toont rood licht tijdens het opladen en verandert in groen licht wanneer het apparaat volledig is opgeladen.

• Gebruik alleen items die bij uw aankoop zijn geleverd om op te laden.
• U kunt het apparaat ook opladen met een optioneel accessoire, de cradle

Standaardaccessoire

5V 1.8A AC/DC-adapter

AC-stekker (US/EU/UK)

LCD-beschermfolie

Batterij (4100mAh)

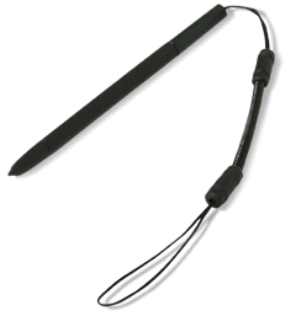

Stylus pen

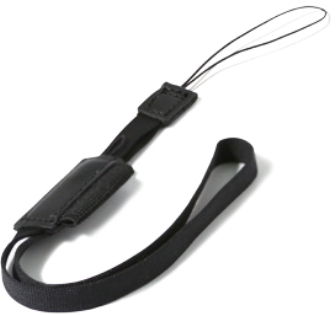

Polsband

Optioneel accessoire

SSC (Single Slot Cradle)

SEC (Single Ethernet Cradle)

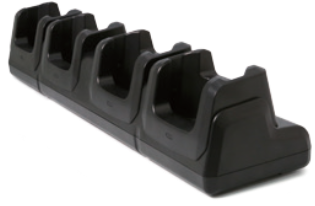

4SC (4 Slot Cradle)

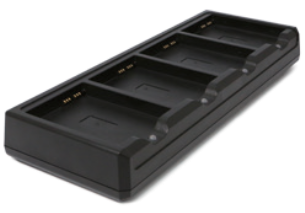

4SBC (4 Slot Battery Charger)

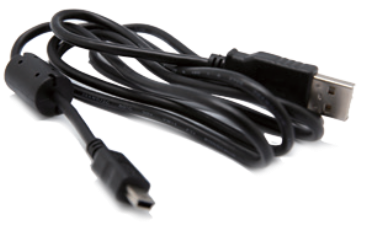

Micro USB-kabel

Gun Handle

Aan de slag

Het apparaat in- en uitschakelen

Aan: Druk op de aan/uit-knop rechtsboven op het apparaat om het in te schakelen. Na enkele seconden wordt het apparaat ingeschakeld.
Uit: Houd de aan/uit-knop even ingedrukt totdat u de aan/uit-optie op het scherm ziet en tik erop.

Instellen

Druk op de aan/uit-knop rechtsboven op het apparaat om het in te schakelen. Na enkele seconden wordt het apparaat ingeschakeld.
Houd de aan/uit-knop even ingedrukt totdat u de aan/uit-optie op het scherm ziet en tik erop.

Items op het startscherm

Statusbalk

• Geeft status/melding weer
• Tik en sleep omlaag om de melding weer te geven

Browserbalk

1. Tabblad en Google zoeken op tekst
2. Tabblad en Google zoeken op spraak

Startscherm

• Tabblad en schuif naar rechts/links om naar andere schermen te gaan
• Tik en sleep omlaag om de melding weer te geven

Snelkoppeling favorieten

• Houd ingedrukt om applicaties in te stellen/verplaatsen

Opent apps- venster

Scannen

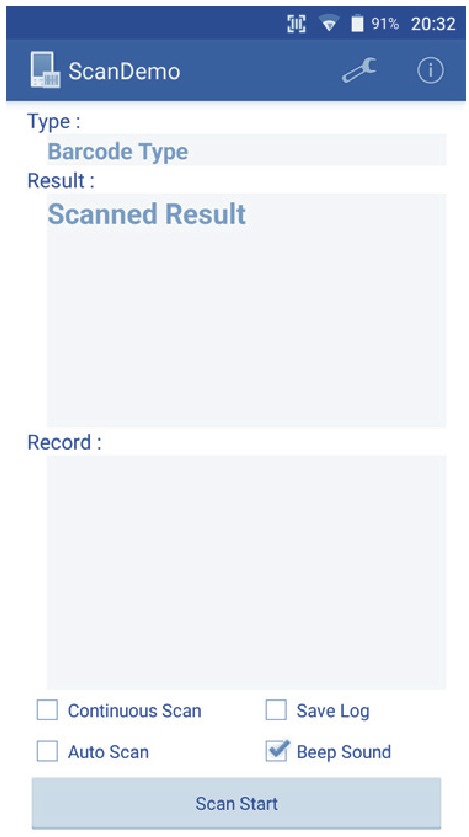

Barcode scanner testen

1. Open de map Demos op het startscherm.
2. Tabblad ScanDemo om uit te voeren.

3. Druk beide scantoetsen tegelijk in of een van de scantoetsen op het apparaat om de barcode te scannen.

4. De gescande barcodegegevens worden op het scherm weergegeven zoals op de linker afbeelding.

Richt de scanstraal op het midden van de barcode en houd de scanhoek verticaal erop.
Het scanafstand varieert afhankelijk van de barcode grootte, dus houd een minimale afstand voor kleine barcodes en een grotere afstand voor grotere.

Scannen: richtpatroon

Boven/onder & zijkanten

- Ideale positie.

- Een beetje laag - wordt correct gelezen

- Een beetje schuin - wordt correct gelezen

- Te schuin - kan niet de hele barcode lezen.

- Te ver naar rechts geplaatst. Leest niet de hele barcode.

- Barcode wordt niet gelezen. De scanner moet loodrecht op de barcodestrepen worden geplaatst.

Het apparaat resetten

Opnieuw opstarten

Houd de aan/uit-knop 3 seconden ingedrukt en selecteer Opnieuw opstarten (Reboot) in de opties om het apparaat opnieuw op te starten.
Instellingen -> back-up maken en resetten -> Fabrieksinstellingen terugzetten -> Telefoon resetten

Fabrieksinstellingen terugzetten

Volg het proces door op de volgende knop te tikken om het terugzetten naar de fabrieksinstellingen te voltooien.

Maak een back-up van alle gegevens - persoonlijke gegevens, applicatie-instellingen, accountgegevens enz. voordat u de fabrieksinstellingen terugzet, omdat hierdoor alle gegevens worden verwijderd.

De datum en tijd instellen

Ga naar de onderstaande route om de datum en tijd in te stellen.
Instellingen -> Datum en tijd -> Vink automatische datum en tijd uit, Vink automatische tijdzone uit

Ga naar de bovenstaande route en wijzig de volgende instellingen volgens de beslissing van de gebruiker.

• Datum instellen (Set date)
• Tijd instellen (Set time)
• Tijdzone selecteren (Select time zone)
• 24-uurs formaat gebruiken (Use 24-hour format)
• Datumformaat selecteren (Select date format)

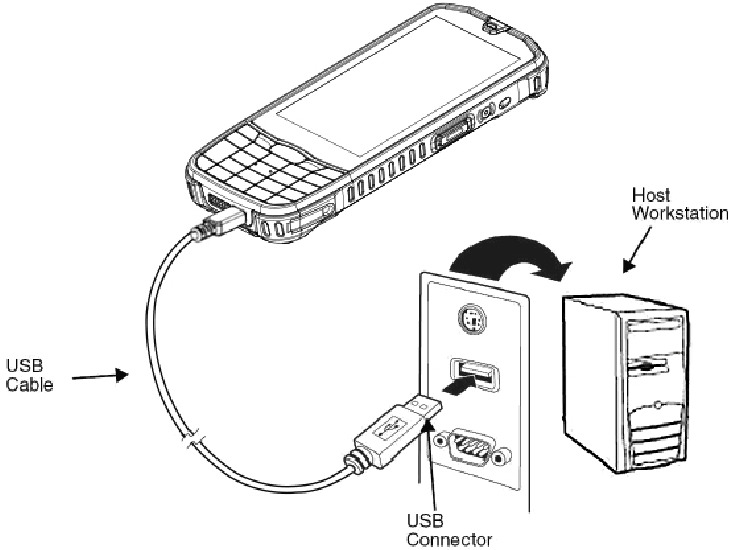

Verbinding maken met pc

USB- data- synchronisatiekabel aansluiten
Maak verbinding met de pc en breng gegevens over in de Micro SD-kaart/apparaatopslag met de I/O USB-datasynchronisatiekabel.

Verbinden
Sluit de USB-kabel aan op de USB-poort van de pc en de I/O-connector.
Tabblad media-apparaatverbinding op het meldingenpaneel van de statusbalk.
Selecteer bestandsoverdracht in het pop-upvenster.

Verbinding verbreken
Tik om het meldingenpaneel weer te geven en selecteer de media-apparaatverbinding.
Selecteer het media-apparaat (MTP) en schakel de verbinding uit.

Technische ondersteuning & A/S

Offline
ARS: 1800-3010
Fax: +82-2-3397-7872
Adres: B-9F Kabul Great Valley, 32, Digital-ro 9-gil, Geumcheon-gu, Seoul, Korea 08512

Online
Website: http://www.pointmobile.co.kr/
E-mail: pm_support@pointmobile.co.kr

Voor meer informatie

Raadpleeg de gebruikelijke handleiding voor meer informatie over de veiligheid en voorschriften van het apparaat en de accessoires.

Certificering

Naam van de apparatuur: Mobiele computer Model: PM66
Handelsnaam van gecertificeerd: POINT MOBILE CO.LTD
Fabrikant/ Land van herkomst: POINT MOBILE CO.LTD/ China

• Oefen geen sterke druk of impact uit op het aanraakscherm. Raak geen inwendige vloeistof aan van een LCD-paneelbreuk, dit kan huidirritatie veroorzaken.
• Gebruik alleen de goedgekeurde AC/DC-voedingsadapter die bij het apparaat is geleverd of van een distributeur. Niet-goedgekeurde producten kunnen onverwachte problemen veroorzaken, zoals brand, elektrische schok, enz.
• Niet-goedgekeurde wijzigingen of reparaties worden niet gegarandeerd. Neem contact op met de distributeur voor eventuele problemen.
• Li-ion batterijen volgen verschillende voorschriften in elke regio/land. Recycle of verwijder de li-ion batterij dienovereenkomstig op de juiste manier. Laat het niet achter of bewaar het in vuur of verhit het, demonteer het niet of veroorzaak geen kortsluiting.
• Voorkom dat stof en vuil de stekker en het contact verstoppen om ze schoon te houden. Onjuiste opslag of misbruik kan brand, elektrische schokken, enz. veroorzaken.

Standaardfuncties

Draadloze specificatie (frequentie)

WLAN

• 802.11b/g/n: 2412~2472MHz
• 802.11a/n: 5180~5240, 5260~5320, 5500~5700, 5745~5825MHz

Bluetooth

• 1~3Mbps: 2402~2480MHz
• LE: 2402~2480MHz

WCDMA

• Band 1 (TM): 1922.8~1977.2MHz, (RX):2112.8~2167.2MHz

LTE

• Band 1 (TM): 1920~1980MHz, (RX): 2110~2170MHz
• Band 3 (TM): 1715~1785MHz, (RX): 1810~1880MHz
• Band 5 (TM): 824~849MHz, (RX): 869~894MHz
• Band 7 (TM): 2500~2550MHz, (RX): 2620~2670MHz
• Band 8 (TM): 904.3~915MHz, (RX): 949.3~960MHz

Mag in alle gebieden worden gebruikt.
Gebruik het apparaat op 1,5 cm of meer afstand van uw lichaam.

Referenties

• http://www.pointmobile.co.kr

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Point Mobile PM66 - Snelstartgids voor draagbare terminals
