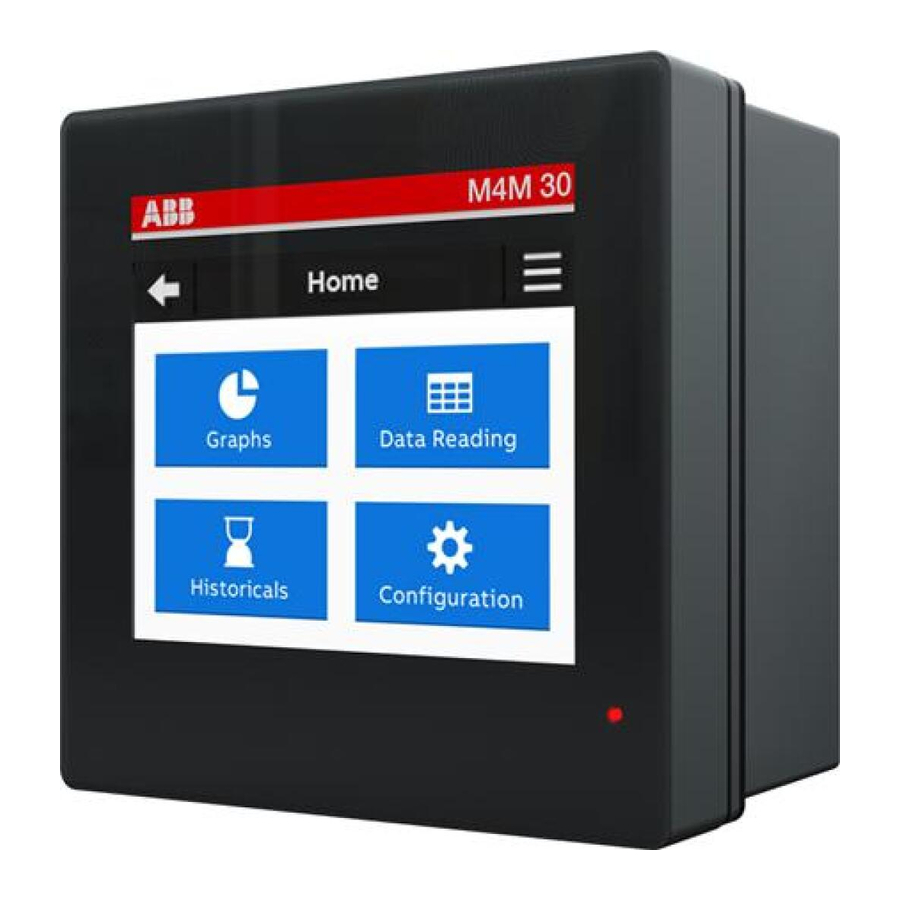

ABB M4M 30, M4M 30-M - Netwerkanalysator Handleiding
Inhoud verpakking
- Netwerkanalysator M4M 30 of M4M 30-M (MID)
- Installatiehandleiding
- Kalibratiecertificaat
- 2 montageklemmen
- Verwijderbare terminals voor bedrading
- M4M 30-M (MID): Afsluitbaar klemmenblok

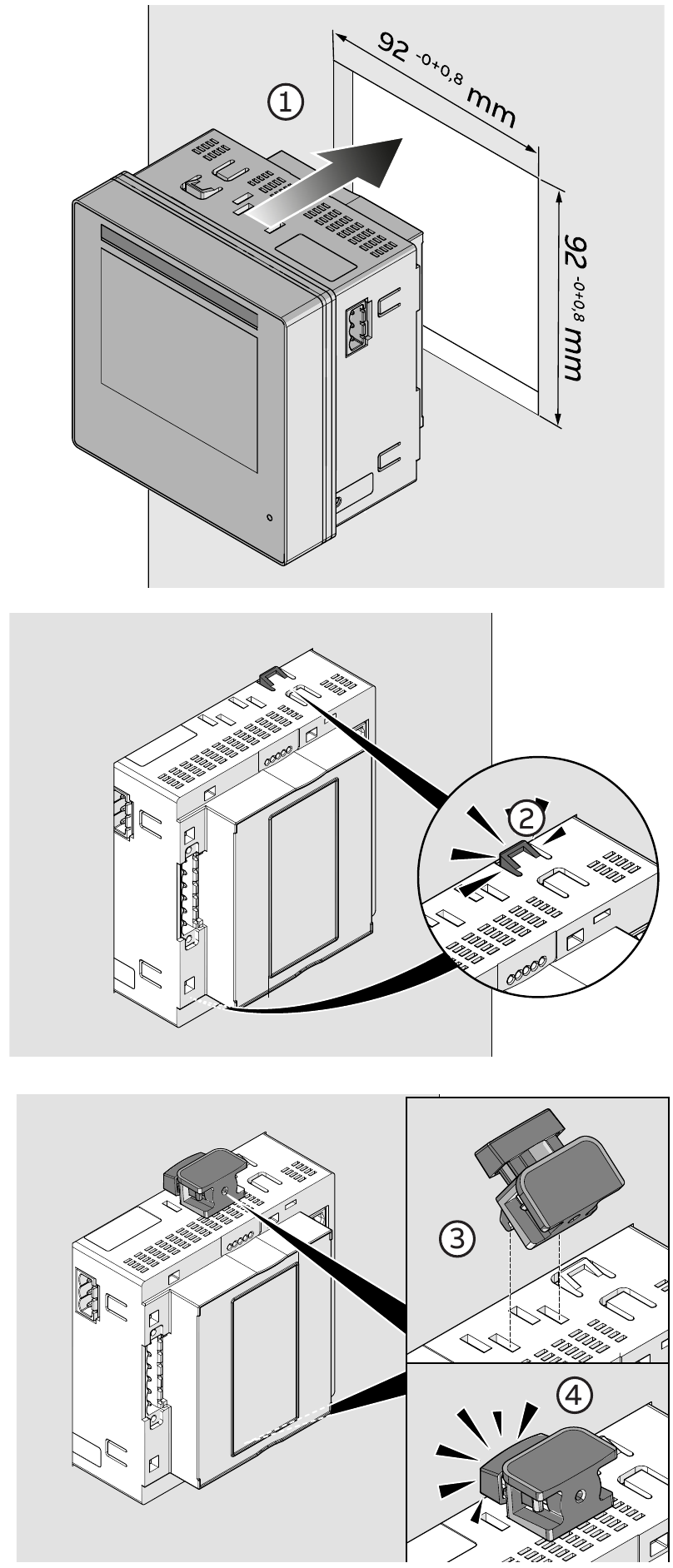

Montage

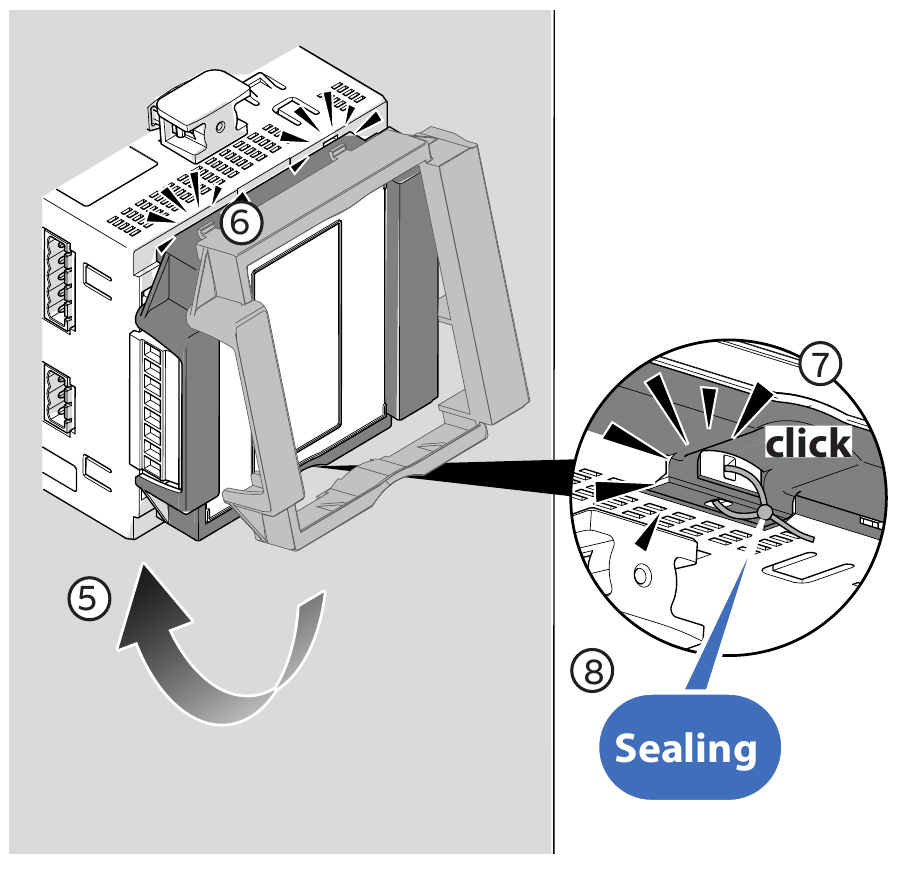

Montage
Voltooi de installatie via verwijderbare terminals.
M4M 30-M (MID): Om de fraudebestendigheid voor de MID-richtlijn te waarborgen, is het verzegelen van het klemmenblok verplicht
Bedradingsschema
Alleen configuratiemarkt met M voldoen aan MID op M4M 30-M
3-fase 4-draads netwerk met 4CT's (M)
3-fase 4-draads netwerk met 3CT's (M)
3-fase 4-draads netwerk met 1CT
3-fase 3-draads netwerk met 1CT
3-fase 3-draads netwerk met 3CT's
3-fase 3-draads netwerk met 2CT's (M)
2-fase 3-draads netwerk met 2CT's
1-fase 2-draads netwerk met 1CT (M)
Let er bij het meten van de stroom op dat de schroefklem met de twee schroeven aan het apparaat moet worden bevestigd.
Symbool instructies
| Knop | Functie |
 | Snelkoppeling naar Home/Favoriet/Meldingen pagina's. |
 | Terugkeren naar de vorige pagina. |
 | Verhoog of verlaag de waarde. Ingedrukt houden verhoogt de snelheid van de nummer variatie. |
 | Cursor omhoog of omlaag bewegen. |
Instructie
| Icoon | Actie |
 | Druk op deze knop |

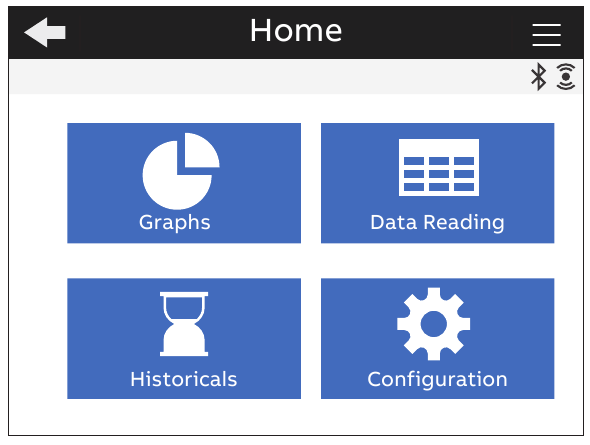

Toegang tot apparaat
Toegang tot het apparaat gaat via het aanraakscherm. De startpagina is verdeeld in vier secties:
| Secties | Beschrijving |
| Grafieken | Grafische weergave van de belangrijkste parameters. |
| Data uitlezing | Waarde van de belangrijkste parameters. |
| Historische gegevens | Waarden die zijn opgeslagen in het flashgeheugen. |
| Configuratie | Setup van het apparaat. |
Eerste inbedrijfstelling
Om de analyzer te kunnen gebruiken, is het verplicht om de basisinstellingen te configureren: een wizard leidt de gebruiker door de configuraties (taal, wachtwoord, datum&tijd, type netwerk, CT-verhouding en VT-verhouding).
Taal instellen
→ Unit (Eenheid) → Language (Taal)
Selecteer de gewenste taal voor het display uit de beschikbare talen.

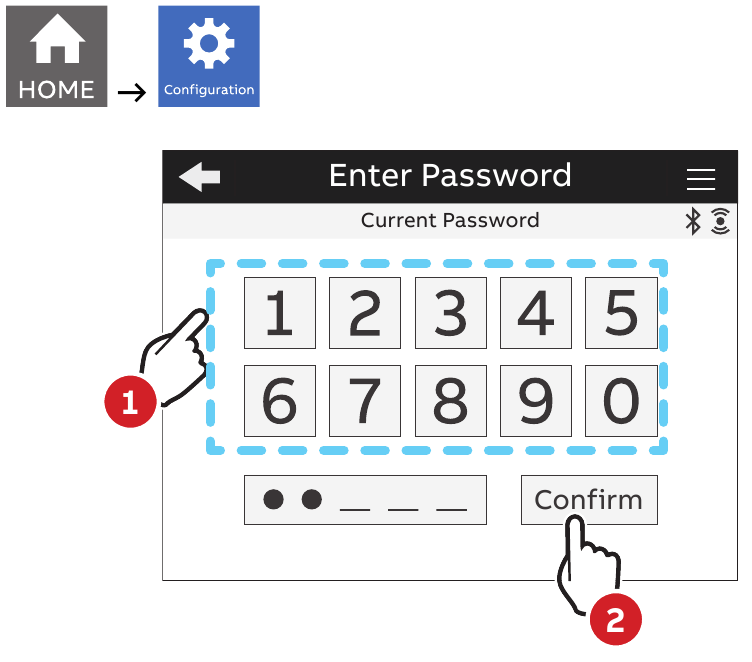

Wachtwoord instellen
Bij het eerste gebruik moet het wachtwoord worden gedefinieerd. Om het wachtwoord uit te schakelen, voert u 00000 in.
M4M 30-M alleen: Het is niet mogelijk om het wachtwoord uit te schakelen. Het wachtwoord beschermt alle configuraties die niet kritiek zijn. Kritieke configuraties worden beschermd door het slot (zie 5.7).
Datum/tijd instellen
→ Unit (Eenheid) → Date&Time (Datum&Tijd)
Stel de huidige datum (formaat: JJJJ/MM/DD) en de huidige tijd in.

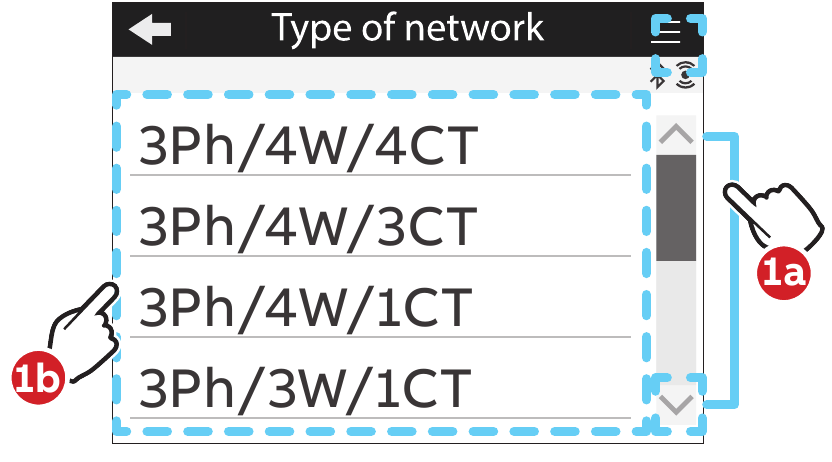

Type netwerk
Selecteer het type netwerk uit de volgende
→ Installation (Installatie) → Type of network (Type netwerk)
| Parameter | Beschrijving |
| 3Ph/4W/4CT | 3-fase 4-draads + 4CT's |
| 3Ph/4W/3CT | 3-fase 4-draads + 3CT's |
| 3Ph/4W/1CT | 3-fase 4-draads + 1CT |
| 3Ph/3W/1CT | 3-fase 3-draads + 1CT |
| 3Ph/3W/3CT | 3-fase 3-draads + 3CT's |
| 3Ph/3W/2CT | 3-fase 3-draads + 2CT's |
| 2Ph/3W/2CT | 2-fase 3-draads + 2CT's |
| 1Ph/2W/1CT | 1-fase 2-draads + 1CT |
Alleen configuratiemarkt met M voldoen aan MID op M4M 30-M

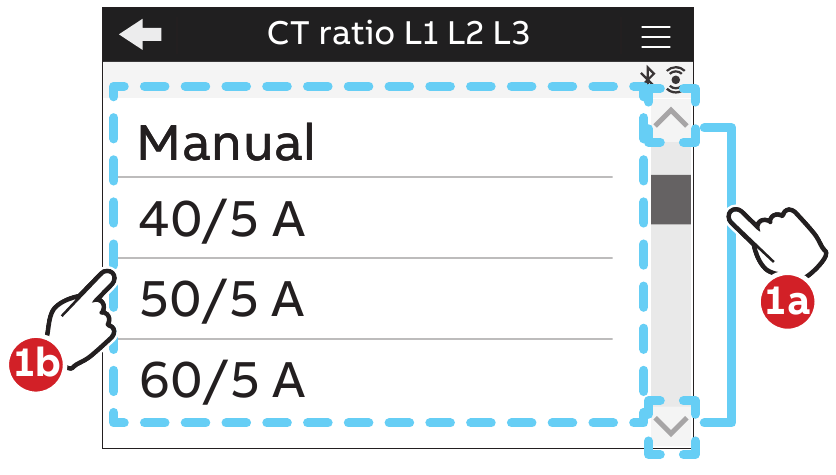

Stroomtransformator verhouding
Selecteer de stroomtransformator verhouding uit de standaardwaarden of voer deze handmatig in.
→ Installation (Installatie) → CT ratio (CT-verhouding)

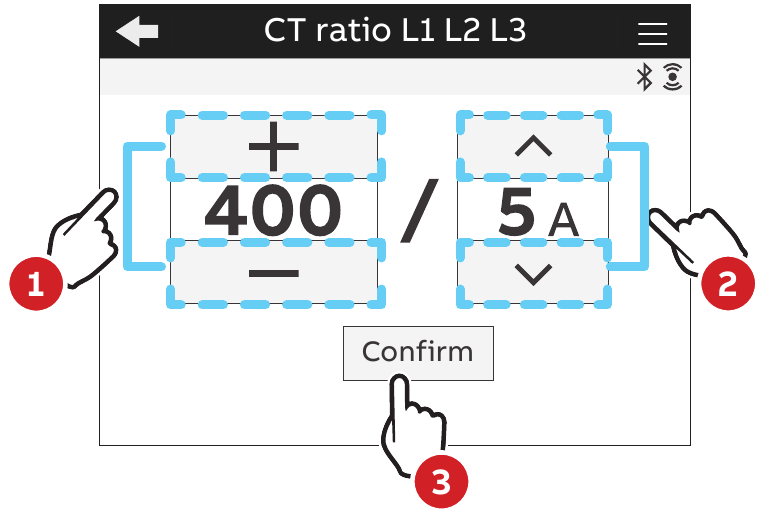

In geval van handmatige invoer, voer de waarde van de primaire zijde in met + of - en selecteer de secundaire zijde (1A of 5A).
Als een 4e CT wordt gebruikt, moet de CT-verhouding voor de neutraal worden geconfigureerd.
Spanningstransformator verhouding
Voer de spanningstransformator verhouding (zowel primair als secundair) handmatig in met + of -
→ Installation (Installatie) → VT ratio (VT-verhouding)
In het geval van directe insertie moet de waarde 400/400V worden gebruikt.
Vergrendeling (M4M 30-M MID)
Om te voldoen aan de MID, nadat Type netwerk (Type of network), CT-verhouding (CT ratio), VT-verhouding (VT ratio) zijn ingesteld, moet de M4M in de vergrendelde toestand worden gezet.
Deze parameters kunnen niet meer worden gewijzigd na vergrendeling.
M4M 30-M telt geen MID-energie totdat de vergrendeling is voltooid.
Technische gegevens
| Hulpvoeding | |
| Spanningsbereik [V] | 48 - 240 VAC/VDC ±15% |
| Frequentie [Hz] | 50/60 Hz |
| Stroomverbruik | 10 VA max |
| Installatiecategorie | CAT III 300V klasse per IEC 61010-1 editie 3 |
| Beschermingszekering | T1 A - 277 VAC |
| Meetnauwkeurigheid | |
| IEC 61557-12 | IEC 61557-12 PMD/S/K70/0.5 |
| Actieve energie | Klasse 0,5S acc. tot IEC 62053-22 |
| Actief vermogen | Klasse 0,5 acc. tot IEC 61557-12 |
| Reactief vermogen | Klasse 2 acc. tot IEC 61557-12 |
| Spanning | Klasse 0,2 acc. tot IEC 61557-12 |
| Fase stroom | Klasse 0,2 acc. tot IEC 61557-12 |
| Spanningsmeting ingangen | |
| Meetbereik [V] | 46(80)...480(830) V |
| Meet cat. | 400V~ (CAT III) |
| Nominale frequentie [Hz] | 50-60 Hz |
| Beschermingszekering | T1 A - 277 VAC |
| Stroommeting ingangen | |
| Aantal stroomingangen | 4 (L1, L2, L3, N) |
| CT nominale sec. stroom | 5 A of 1 A |
| Meetbereik zonder nauwkeurigheidsvermindering | 50 mA - 6 A |
| Startstroom [mA] | 5 mA |
| I/O | |
| Digitale uitgang | |
| Spanning (min - max) | 5 - 240 VAC/DC |
| Stroom (min - max) | 2 - 100 mA |
| Digitale ingang | |
| Maximale spanning | 240 VAC/DC |
| UIT | 20 VAC/DC |
| AAN | 45 VAC/DC |
| Analoge uitgang | |
| Programmeerbare elektrische parameters | Span [0 - 20 mA of 4 - 20 mA] |
| Belasting | Typisch 250 Ohm, max 500 Ohm |
| Terminal kenmerken | |
| Nominale doorsnede massieve/meeraderige draad | 2,5 mm 2 0,2 - 2,5 mm2 (AWG 24 - 12) |
| Pitch | 5,08 mm |
| Bedrijfsomstandigheden | |
| Bedrijfstemperatuur | -25 tot 70°C |
| Opslagtemperatuur | -40 tot 85°C |
| Relatieve luchtvochtigheid | Max 93% (niet-condenserend) bij 40°C |
| Vervuilingsgraad | 2 |
| Hoogte | < 2000 m |
| IP beschermingsgraad | Voorzijde: IP54 |
| (IEC 60529) | Terminals: IP20 en IP54 indien in beschermende behuizing |
| Montage vereiste | Alleen voor intern gebruik |
| Technische gegevens voor M4M 30-M volgens de Meetrichtlijn 2014/32/EU | |
| MID standaarden | EN 50470-1 EN 50470-3 |
| Spanningsmeting (type netwerk en nominale spanning)" | 33Ph/4W/4CT 3Ph/4W/3CT 3Ph/3W/2CT 1Ph/2W/1CT 3 x 230 (400)...3 x 400 (690) V |
| Stroomsterkte (I min- I ref(Imax)) | 0,01-1(6) A |
| Nominale frequenties | 50 Hz en 60 Hz |
| Nauwkeurigheidsklasse actieve energie | Klasse C |
| Elektromagnetische omgevingscondities | Klasse E2 |
| Mechanische omgevingscondities | Klasse M1 |
| LED indicator puls frequentie | 200000 imp/kWh |
| LED indicator puls lengte | 1ms |
| Garantie en nauwkeurigheid vervallen indien de verzegeling is verbroken. Firmware-upgrade moet worden uitgevoerd tijdens een periode van laag verbruik. | |
Disclaimer
De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd en dient niet te worden opgevat als een toezegging van ABB. ABB aanvaardt geen verantwoordelijkheid voor eventuele fouten in dit document.
In geen geval is ABB aansprakelijk voor directe, indirecte, speciale, incidentele of gevolgschade van welke aard dan ook die voortvloeit uit het gebruik van dit document, noch is ABB aansprakelijk voor incidentele of gevolgschade die voortvloeit uit het gebruik van software of hardware die in dit document wordt beschreven.
Werken met hoogspanning is potentieel dodelijk. Personen die worden blootgesteld aan hoogspanning kunnen een hartstilstand, brandwonden of andere ernstige verwondingen oplopen. Om dergelijke verwondingen te voorkomen, moet u de stroomtoevoer uitschakelen voordat u met de installatie begint. Elektrische apparatuur mag alleen worden geïnstalleerd, benaderd, onderhouden en onderhouden door gekwalificeerd elektrotechnisch personeel.
Om veiligheidsredenen wordt aanbevolen om de apparatuur zo te installeren dat het onmogelijk is om de klemmenblokken per ongeluk te bereiken of aan te raken.
De beste manier om een veilige installatie te maken, is door de unit in een behuizing te installeren. Verder moet de toegang tot de apparatuur worden beperkt door het gebruik van slot en sleutel, gecontroleerd door gekwalificeerd elektrotechnisch personeel.
De vermogensmeters moeten altijd worden beschermd door zekeringen aan de inkomende zijde. Om onderhoud aan transformatorgeclassificeerde meters mogelijk te maken, wordt aanbevolen om een kortsluitinrichting in de buurt van de meter te installeren. Gebruik de apparatuur niet buiten de gespecificeerde technische gegevens.
Service en onderhoud
De vermogensmeter bevat geen onderdelen die kunnen worden gerepareerd of vervangen. Een kapotte meter moet worden vervangen. Als de meter moet worden schoongemaakt, gebruik dan een licht vochtige doek en een mild schoonmaakmiddel om deze af te vegen.
Zorg ervoor dat er geen vloeistof in de meter komt, omdat dit de apparatuur kan beschadigen.
Contact
ABB S.p. A.
Electrification Business
Viale dell'Industria, 18
20009 Vittuone (MI) Italy
https://new.abb.com/low-voltage
Installatie alleen door personen met elektrotechnische expertise.
© Copyright 2021 ABB S.p. A. Alle rechten voorbehouden. Specificatie kan zonder voorafgaande kennisgeving worden gewijzigd.
