Introductie

Hartelijk dank voor de aankoop van de HIOKI "Model 3481-20 VOLTAGE DETECTOR". Om maximale prestaties van het instrument te verkrijgen, dient u eerst deze handleiding te lezen en deze bij de hand te houden voor toekomstig gebruik.

Overzicht

Dit contactloze type spanningsdetector maakt het mogelijk om de stroomvoerende toestand van AC-spanning te controleren via de draad- of kabelbedekking

Eerste inspectie

Wanneer u het instrument ontvangt, inspecteer het zorgvuldig om er zeker van te zijn dat er geen schade is opgetreden tijdens het transport. Als er schade is, of als het niet werkt volgens de specificaties, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.

Onderhoud en service

• Om het instrument schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild schoonmaakmiddel. Gebruik nooit oplosmiddelen zoals benzeen, alcohol, aceton, ether, ketonen, verdunners of benzine, omdat deze de behuizing kunnen vervormen en verkleuren.
• Als het instrument niet goed lijkt te functioneren, controleer dan of de batterijen niet leeg zijn, voordat u contact opneemt met uw dealer of Hioki-vertegenwoordiger.

Veiligheid

Deze handleiding bevat informatie en waarschuwingen die essentieel zijn voor een veilige bediening van het instrument en voor het onderhouden ervan in een veilige bedrijfsconditie. Lees voordat u het gebruikt zorgvuldig de volgende veiligheidsmaatregelen.

Dit instrument is ontworpen om te voldoen aan de IEC 61010 veiligheidsnormen en is grondig getest op veiligheid voorafgaand aan verzending. Onjuist gebruik tijdens gebruik kan echter leiden tot letsel of overlijden, evenals schade aan het instrument. Zorg ervoor dat u de instructies en voorzorgsmaatregelen in de handleiding begrijpt voordat u het gebruikt. Wij wijzen alle verantwoordelijkheid af voor ongevallen of letsel die niet direct voortvloeien uit defecten aan het instrument.

Veiligheidssymbool

	In de handleiding geeft het symbool bijzonder belangrijke informatie aan die de gebruiker moet lezen voordat hij het instrument gebruikt. Het symbool op het instrument geeft aan dat de gebruiker een overeenkomstig onderwerp in de handleiding moet raadplegen (gemarkeerd met het symbool) voordat de relevante functie wordt gebruikt.
	Geeft een dubbel geïsoleerd apparaat aan.
	Geeft AC (Alternating Current) (wisselstroom) aan.
	Geeft DC (Direct Current) (gelijkstroom) aan.

De volgende symbolen in deze handleiding geven het relatieve belang van waarschuwingen en cautions aan.

Symbolen voor verschillende standaarden

	Geeft de Waste Electrical and Electronic Equipment Directive (WEEE Directive) (richtlijn afgedankte elektrische en elektronische apparatuur) in EU-lidstaten aan.
	Geeft aan dat het product voldoet aan de voorschriften die zijn vastgelegd in de EC Directive (EG-richtlijn).

Meet categorieën
Dit instrument voldoet aan de CAT IV (600 V) veiligheidseisen. Om een veilige werking van meetinstrumenten te waarborgen, stelt IEC 61010 veiligheidsnormen vast voor verschillende elektrische omgevingen, gecategoriseerd als CAT II tot CAT IV, en meet categorieën genoemd. Deze worden als volgt gedefinieerd.
CAT II: Primaire elektrische circuits in apparatuur die via een netsnoer op een AC-stopcontact is aangesloten (draagbaar gereedschap, huishoudelijke apparaten, enz.)
CAT III:Primaire elektrische circuits van zware apparatuur (vaste installaties) die rechtstreeks op het verdeelpaneel zijn aangesloten, en feeders van het verdeelpaneel naar stopcontacten.
CAT IV: Het circuit van de service drop naar de service entree, en naar de energiemeter en primaire overstroombeveiliging (verdeelpaneel).
Het gebruik van een meetinstrument in een omgeving die is aangewezen met een hoger gecategoriseerd nummer dan waarvoor het instrument is beoordeeld, kan leiden tot een ernstig ongeluk en moet zorgvuldig worden vermeden. Het gebruik van een meetinstrument dat niet CAT-geclassificeerd is in CAT II tot CAT IV meettoepassingen kan leiden tot een ernstig ongeluk en moet zorgvuldig worden vermeden.

Gebruiksaanwijzingen

Volg deze voorzorgsmaatregelen om een veilige werking te garanderen en om optimaal te profiteren van de verschillende functies.

Dit instrument wordt gemeten op een stroomvoerende lijn. Om elektrische schokken te voorkomen bij het meten van stroomvoerende lijnen, draagt u geschikte beschermende kleding, zoals geïsoleerde rubberen handschoenen, laarzen en een veiligheidshelm.

• Dit instrument is ontworpen voor gebruik binnenshuis. Het kan worden gebruikt bij temperaturen tussen 0°C en 40°C zonder de veiligheid aan te tasten.
• Dit instrument is niet ontworpen om volledig water- of stofdicht te zijn. Gebruik het niet in een bijzonder stoffige omgeving, noch waar het met vloeistof kan worden bespat. Dit kan schade veroorzaken.
• Om schade aan het instrument te voorkomen, beschermt u het tegen fysieke schokken tijdens transport en behandeling. Wees vooral voorzichtig om fysieke schokken door vallen te voorkomen.
• Kijk niet rechtstreeks in de penlight en richt het licht niet op het oog van een ander. Dit kan schade aan het oog veroorzaken.

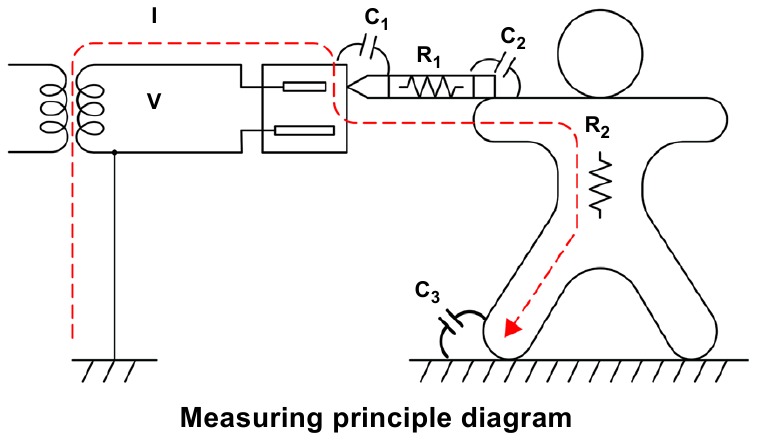

Meetprincipe

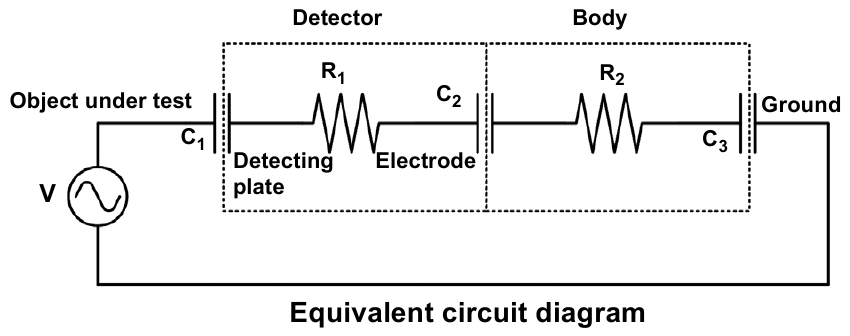

De statische-inductiespanningsdetectiemethode met behulp van statische koppeling laat u de stroomvoerende toestand van een draad verifiëren.

* Hoewel een gedetecteerde stroom via uw lichaam naar de aarde zal vloeien, zal de stroom, die minder is dan 1 μA, u niet nadelig beïnvloeden.

Voorbeelden van ontoepasbare circuits

Zelfs als u het instrument in contact brengt met een niet-toepasbaar circuit, kan het instrument AC-spanning van aangrenzende kabels/draden detecteren, waardoor het wordt geactiveerd.
Controleer de spanning met een voltmeter bij twijfel.

Detectie

Prestatiecontrole en spanningsdetectie

De maximaal nominale spanning tussen ingangsklemmen en aarde is 600 V AC. Pogingen om spanningen hoger dan 600 V ten opzichte van aarde te meten, kunnen het instrument beschadigen en leiden tot persoonlijk letsel.

• De witte LED geeft het batterijverbruik aan, maar is geen garantie voor de prestaties van het instrument. Zorg ervoor dat u de prestaties controleert met behulp van een bekende stroombron (bijv. stopcontact) vóór gebruik.
• De spanningsdetector van het instrument werkt met behulp van een actieve AC-stroomkring. Het werkt niet met een geaarde draad of neutraal punt. Als er meerdere lijnen zijn, zoals 2-fasen draden en 3-fasen draden, voer dan spanningsdetectie uit op elke lijn afzonderlijk.
• Het instrument kan geen spanningsdetectie uitvoeren op een afgeschermde draad. (Zie de onderstaande afbeelding.)


• Zorg ervoor dat u het instrument stevig vasthoudt tijdens de meting. Raak echter niet het gedeelte voorbij de barrière aan. Het zal geen detectie opleveren.
• Zorg ervoor dat het detectie-element goed contact maakt met het te meten object. (Zie de onderstaande afbeelding.)

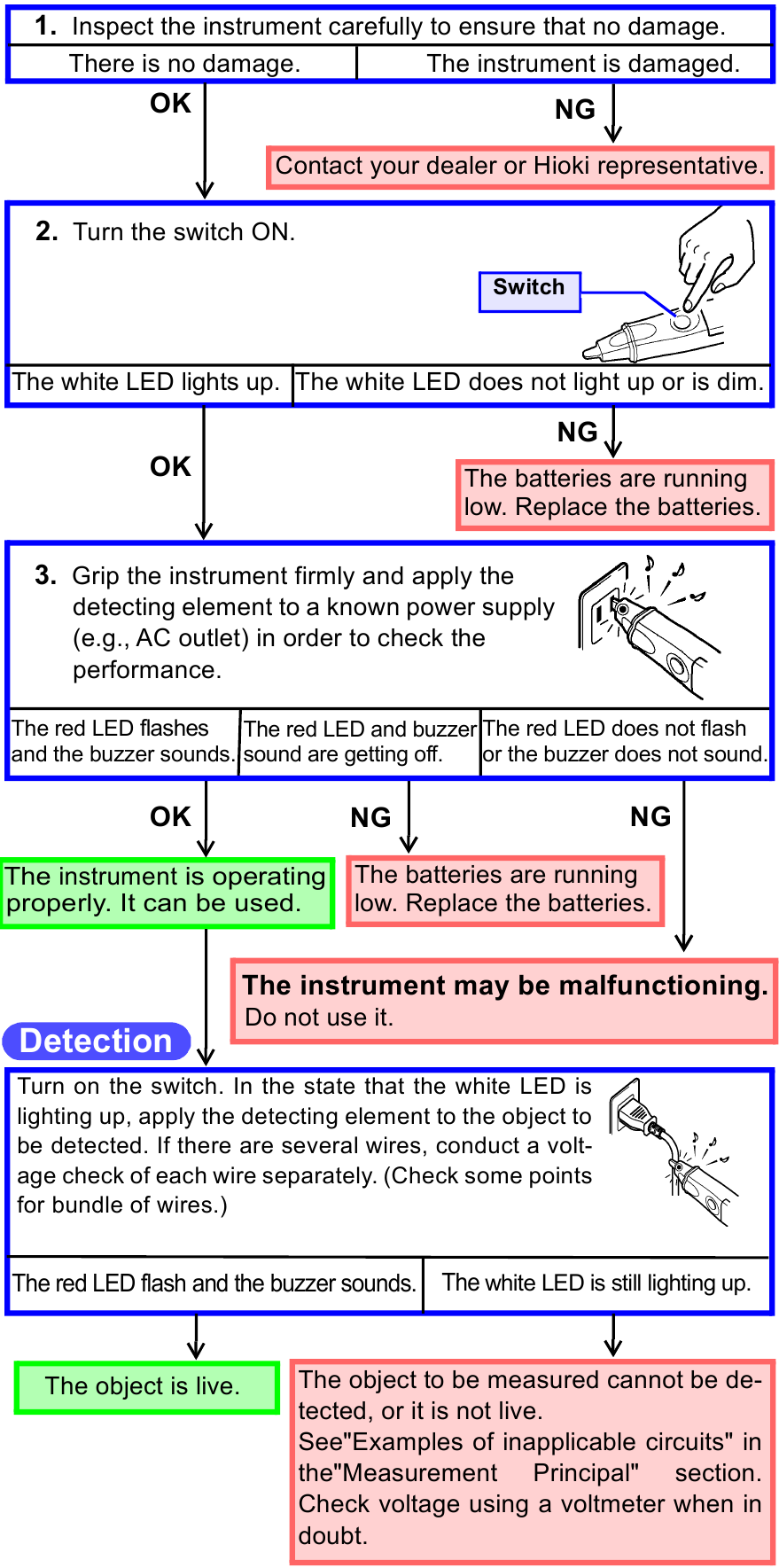

Prestatiecontrole

Zorg ervoor dat u het volgende controleert voor en na gebruik om elektrische schokken te voorkomen.

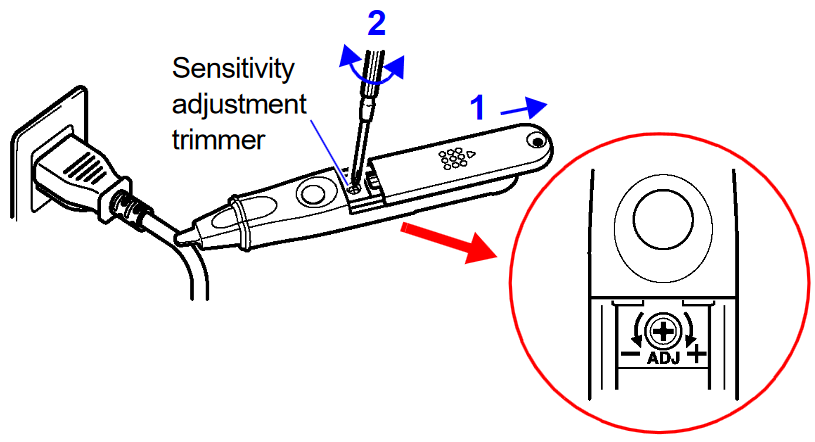

Gevoeligheid aanpassen

1. Schuif het batterijklepje naar de positie waar de trimmer voor de gevoeligheidsaanpassing verschijnt.
2. Draai de trimmer met een precisie schroevendraaier om de gevoeligheid aan te passen, en plaats het detectie-element in contact met een te detecteren object.

Met de klok mee: Verhoog de gevoeligheid om een relatief lage spanning te detecteren.
Tegen de klok in: Verlaag de gevoeligheid om een relatief hoge spanning te detecteren

De gevoeligheid zal variëren afhankelijk van de draadtypes of de gebruiksomgeving. Pas de gevoeligheid aan afhankelijk van uw gebruiksomgeving.

De batterijen vervangen

• Gebruik geen oude en nieuwe batterijen door elkaar, of verschillende soorten batterijen. Let ook op de batterijpolariteit tijdens de installatie. Anders kunnen slechte prestaties of schade door batterijlekkage het gevolg zijn.
• De batterij kan ontploffen bij verkeerd gebruik. Sluit niet kort, laad niet op, demonteer niet en gooi niet in vuur.
• Behandel en verwijder batterijen in overeenstemming met de lokale voorschriften.
• Houd batterijen uit de buurt van kinderen om accidenteel inslikken te voorkomen.

• Gebruik LR44 knoopcel alkaline batterij.
• Schakel na gebruik altijd de stroom uit om te voorkomen dat de batterij leeg raakt.

De batterijen vervangen

1. Schakel de schakelaar uit.


2. Ontgrendel het batterijklepje door de opening in te drukken met de punt van een pen, schroevendraaier of ander dun apparaat en schuif het klepje naar het einde van de spanningsdetector.


3. Vervang de oude batterijen door nieuwe. Controleer de juiste polariteit bij het plaatsen van de nieuwe batterijen.


4. Schuif het batterijklepje terug in de vergrendelde positie.

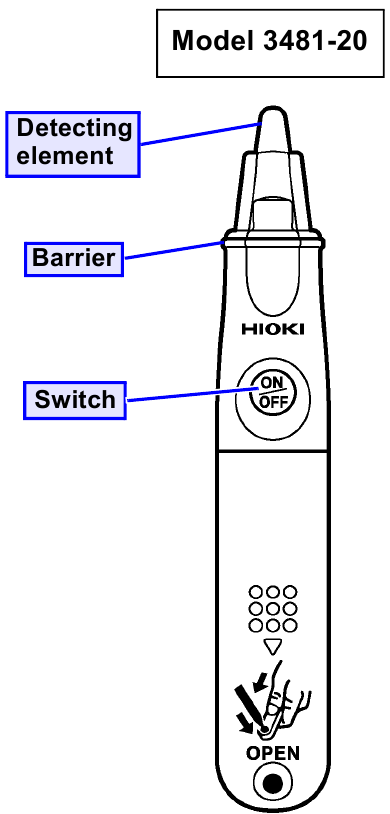

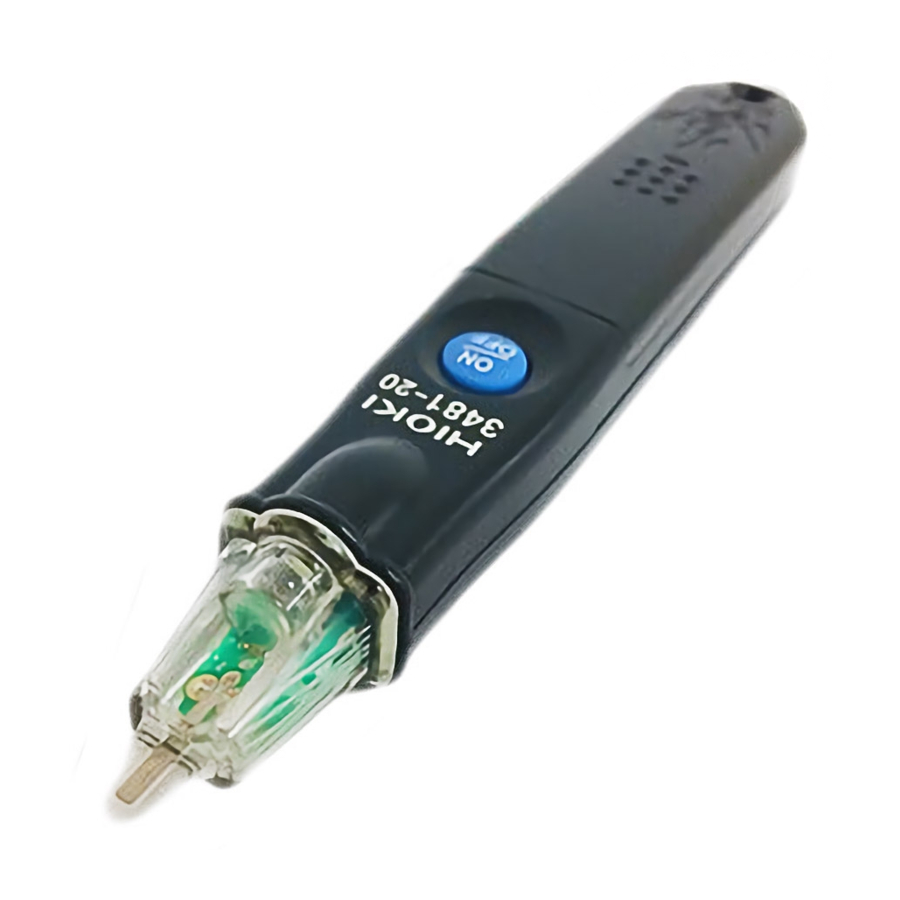

Naam van de onderdelen

Specificaties

Basis specificaties

Elektrische specificaties

Als een storing wordt vermoed

Hoewel de volgende verschijnselen, die onvermijdelijk zijn in het detectieprincipe, kunnen worden waargenomen, heeft het instrument geen storing.
