Tascam RC-3F - Voetschakelaar Handleiding

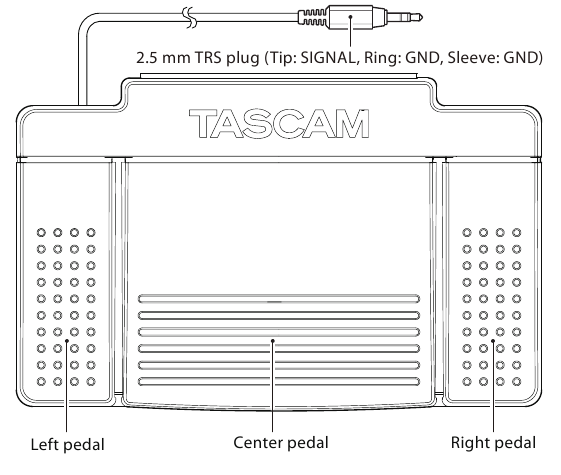

Namen van onderdelen
Batterijen
Soorten batterijen die gebruikt kunnen worden
Mangaan-, alkaline- of nikkel-metaalhydride AA-batterijen kunnen met dit apparaat worden gebruikt.

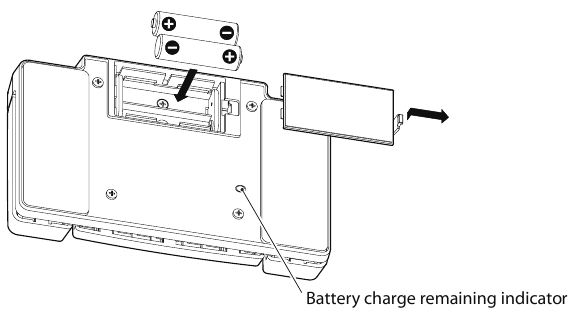

De batterijen plaatsen
Verwijder het batterijvakdeksel aan de onderkant van het apparaat. Plaats 2 AA-batterijen met de juiste oriëntatie met de + en – tekens in het vak en sluit het deksel weer.
OPMERKING
- De meegeleverde mangaanbatterijen zijn bedoeld om de werking van het apparaat te testen en gaan mogelijk niet lang mee.
- Dit apparaat heeft geen aan/uit-schakelaar. Plaats batterijen om het apparaat van stroom te voorzien. Verwijder de batterijen als u het apparaat lange tijd niet wilt gebruiken.
De resterende batterijlading controleren
Wanneer de batterijen nog lading hebben, zal het indrukken van een pedaal de indicator voor de resterende batterijlading aan de onderkant kort oplichten. Als de batterijen leeg zijn, zal de indicator niet oplichten.
De voetschakelaar gebruiken
Dit apparaat heeft geen instellingen. De pedalen sturen alleen signalen wanneer ze worden ingedrukt. Hun functies worden bepaald door de instellingen van het aangesloten apparaat.
- Sluit de 2,5 mm TRS-stekker van dit apparaat aan op de afstandsbedieningsingang of een andere geschikte ingang op het apparaat waarmee u het wilt gebruiken. Sluit hem niet aan op een recorder of ander apparaat dat niet compatibel is met deze voetschakelaar. Bezoek de TASCAM-website (http://www.tascam.com/) voor informatie over compatibele producten.
- Stel het aangesloten apparaat zo in dat de voetschakelaar kan worden gebruikt. Raadpleeg de gebruikershandleiding van het aangesloten apparaat voor meer informatie.
- Door elk pedaal in te drukken, wordt een signaal verzonden dat de functie activeert die op het aangesloten apparaat is ingesteld.
Probleemoplossing
Controleer de batterijlading. Als de indicator voor de resterende batterijlading aan de onderkant helemaal niet oplicht wanneer een van de pedalen wordt ingedrukt, zijn de batterijen leeg. Vervang ze door nieuwe. Als de indicator wel oplicht, controleer dan de instellingen op het aangesloten apparaat en de aansluiting van de 2,5 mm TRS-stekker. Als u het probleem nog steeds niet kunt oplossen, neem dan contact op met de winkel waar u het apparaat hebt gekocht of met een TASCAM Service Center.
Specificaties
Functioneel
Stekker: 2,5 mm TRS (Tip: SIGNAAL, Ring: GND, Sleeve: GND)
Uitvoerformaat: UART-signalen (9600 bps baudrate, even pariteit)
Algemeen
Batterijen: 2 AA
Stroomverbruik: 3 mW
Externe afmetingen: 190 x 32 x 122 mm/7,48 x 1,26 x 4,803 inch (breedte x hoogte x diepte, exclusief uitsteeksels)
Kabellengte: 3,9 m/12,8 ft
Gewicht: 550 g/19,4 oz. (exclusief batterijen)
Bedrijfstemperatuurbereik: 5–35°C/41–95°F
Meegeleverde accessoires: 2 AA-mangaanbatterijen, gebruikershandleiding (dit document), garantie
Productregistratie
Klanten in de VS kunnen hun product online registreren op tascam.com. Klik op "Product Registration" (Productregistratie) onderaan de startpagina.

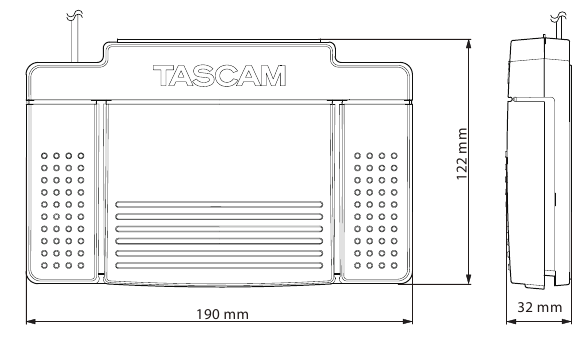

Maatschetsen
- Illustraties in deze handleiding kunnen deels afwijken van het daadwerkelijke product.
- Specificaties en het uiterlijk kunnen zonder kennisgeving worden gewijzigd om het product te verbeteren.
TEAC CORPORATION
Telefoon: +81-42-356-9143
1-47 Ochiai, Tama-shi, Tokyo 206-8530 Japan
