Marshall JH-1 Jackhammer Handleiding

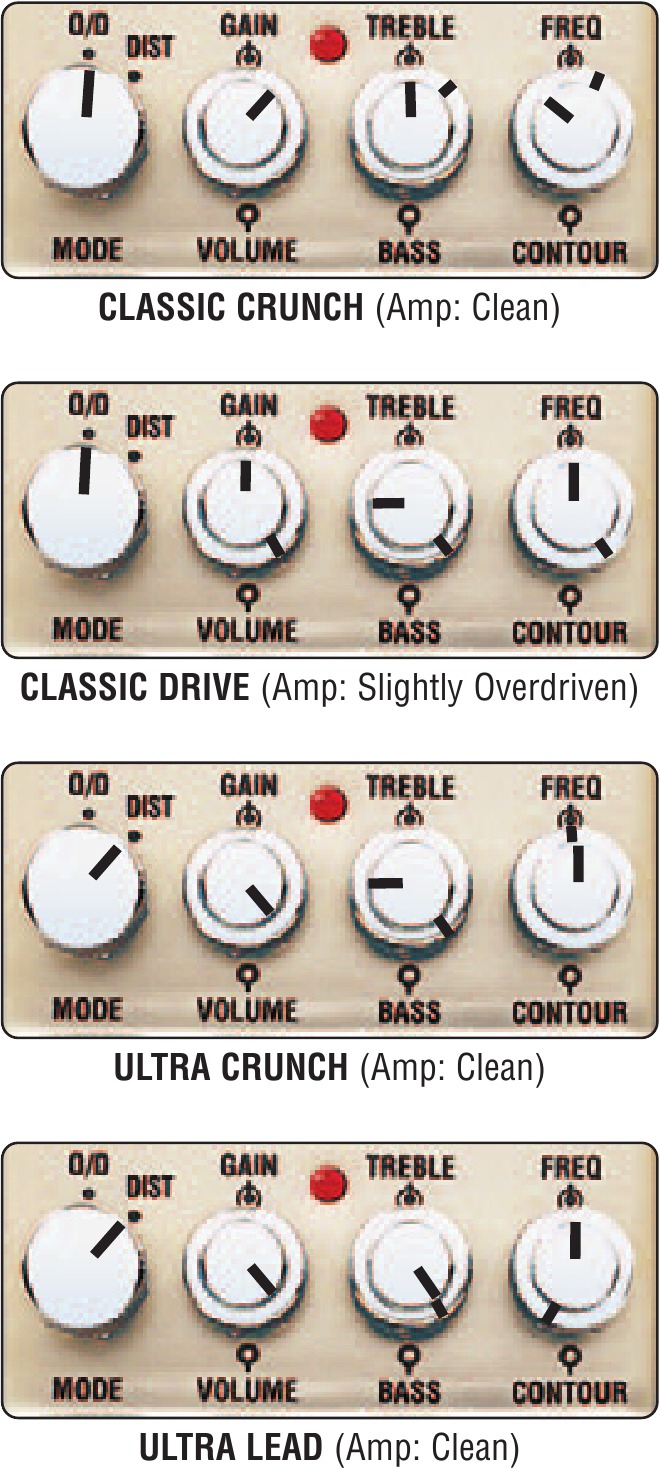

Jackhammer Voorgestelde instellingen
BELANGRIJKE voorzorgsmaatregelen
Laat alle onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
Stel het apparaat niet bloot aan regen of vocht. Stel het apparaat niet bloot aan druppels of spatten. Plaats geen met vloeistoffen gevulde voorwerpen op of in de buurt van het apparaat. Gebruik dit apparaat niet in de buurt van water.
Alleen reinigen met een droge doek.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Marshall Amplification plc, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Bewaar deze instructies.
Introductie
De Jackhammer is de volgende stap na eerdere Marshall distortion pedalen. Het bevat onze meest extreme distortion niveaus tot nu toe, gecombineerd met een Contour sectie waarmee je niet alleen de middentonen kunt wegscheppen, maar ook de frequenties kunt kiezen waarop de scoop plaatsvindt. Dit betekent dat je je geluid kunt afstemmen op je eigen individuele eisen.
Hoewel de Jackhammer meer agressie en gain heeft dan elk ander Marshall pedaal, vergeten we nooit onze erfenis. De geluiden die erin zitten zijn altijd natuurlijk en realistisch, als een super high-gain buizenversterker die tot het uiterste is gedreven.
De Jackhammer heeft twee standen: Overdrive en Distortion. Overdrive levert een open crunch voor die klassieke Marshall roar, terwijl Distortion je een soepele en zingende gecomprimeerde high gain tone geeft.
De Jackhammer heeft een passieve bypass voor het belangrijkste signaalpad, om een complete tonale integriteit te garanderen en heeft een kwaliteit van toon die alleen wordt geëvenaard door zijn veelzijdigheid.
Hieronder volgt een complete opsomming van de functies van de Jackhammer ter informatie. We hebben ook een aantal voorgestelde instellingen bijgesloten om je op weg te helpen. Het is belangrijk om te onthouden dat dit slechts voorgestelde instellingen zijn en dat je zoveel mogelijk moet experimenteren.

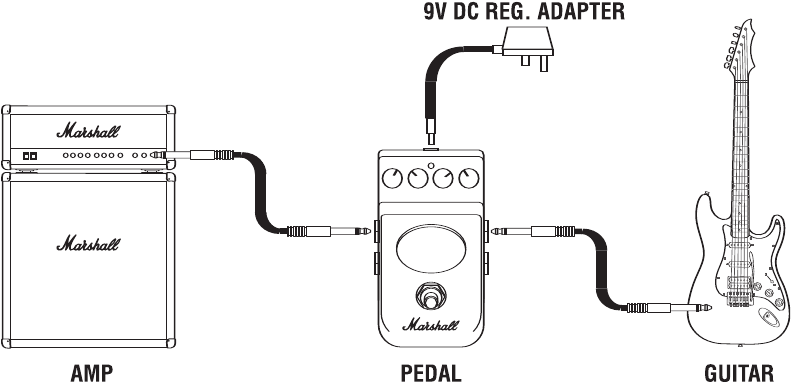

Instellen
Gebruik altijd afgeschermde kabels van goede kwaliteit.
Gebruik altijd een gereguleerde 9V DC voeding met een negatieve center.
Hoewel het misschien vanzelfsprekend lijkt, is de eerste stap om een goed effectief geluid te bereiken (of het nu gaat om duration / compression etc.) het vinden van het perfecte bypassed geluid. Hierdoor kan het juiste niveau worden ingesteld met de effect unit om een cut of boost in volume en een realistische tone mogelijk te maken.
Op clean channels is het raadzaam om de gain (of volume) in te stellen op minimaal een kwart van het maximum om onrealistische resultaten te voorkomen als gevolg van volumeafhankelijke tonale shaping op de versterker preamp.

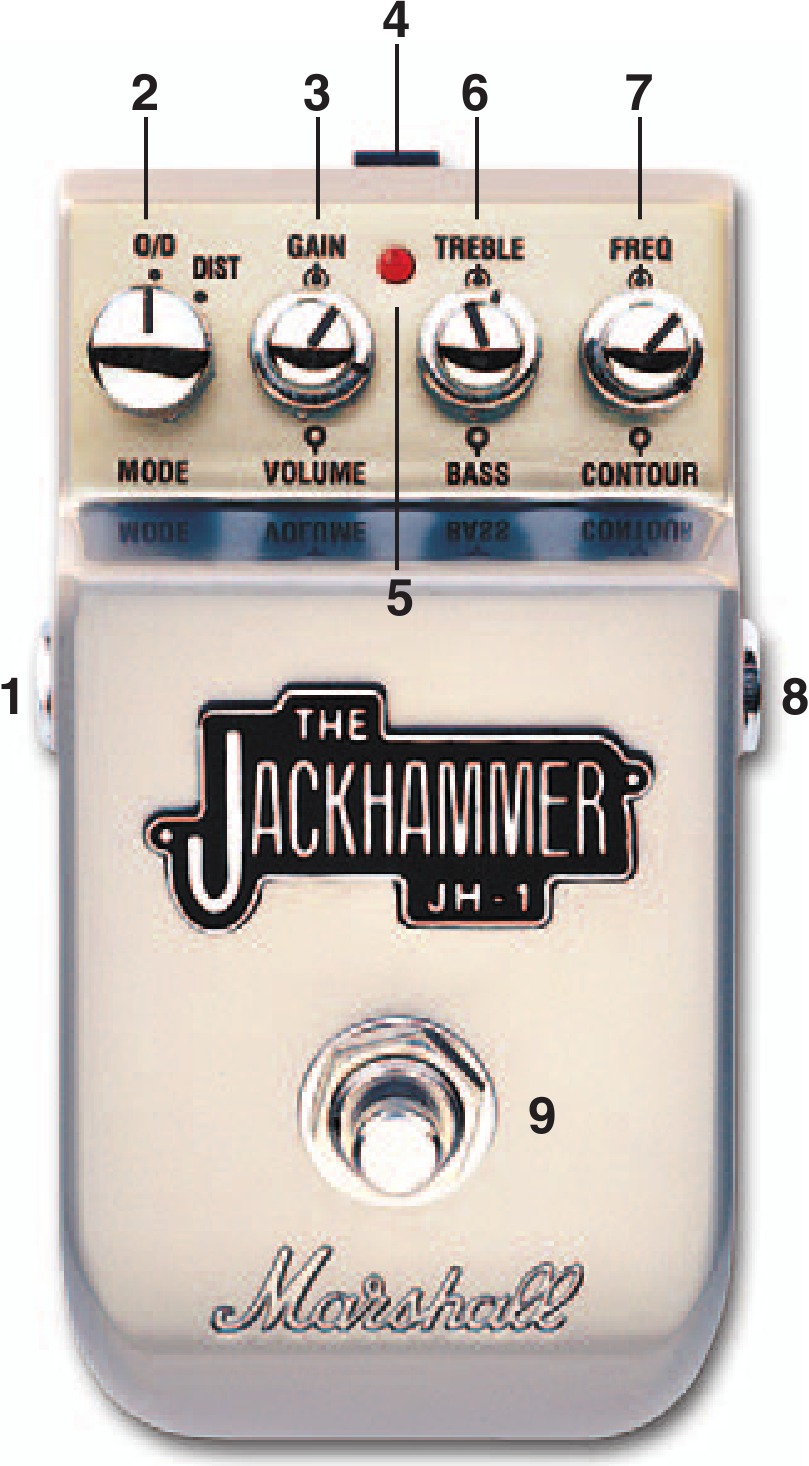

Functies
- Jack Socket (Jackplug)
Dit is de output van de Jackhammer en is bedoeld voor aansluiting op de versterker of op een ander effectpedaal. - Mode (Modus)
Maakt het mogelijk om de twee standen van de Jackhammer te selecteren: Overdrive en Distortion. Overdrive geeft je de traditionele Marshall open roar, vergelijkbaar met JCM 800 stijl Master Volume modellen met meer bite en dynamiek. Distortion Mode levert een meer verzadigde high gain compressed tone, vergelijkbaar met de high gain channels op JCM 2000 modellen. - Gain (Versterking)
Dit verhoogt de hoeveelheid distortion, waardoor je van vintage breakup, ideaal voor grote crunchy akkoorden, zoet zingende blues en classic rock op Crunch mode; en van krachtige overdrive tot full on high gain distortion en compressed super verzadiging op de Lead mode. - Volume (Volume)
Past het volume van de Jackhammer aan, waardoor je het pedaal kunt instellen voor een boost of cut in volume tijdens gebruik, mocht je dat willen. - DC Input (DC ingang)
Voor input van een 9V DC adaptor (zoals eerder beschreven) als je geen batterijen wilt gebruiken - LED
Geeft aan wanneer de Jackhammer in werking is. - Treble (Hoge tonen)
Past de hoge frequenties in je toon aan. - Bass (Lage tonen)
Past de lage frequenties van je toon aan. - Contour Freq. (Contourfrequentie)
Door de Contour Freq. aan te passen, kun je precies bepalen welke frequenties de Contour control (item 9) zal 'scoopen'. Met de Contour Freq. ingesteld op 12 uur werkt de Contour als een traditionele Marshall Contour control. Door de Contour Freq. tegen de klok in te draaien, worden de lagere middentonen en bassen uit je toon gesneden, terwijl het draaien van de Contour Freq. met de klok mee de hogere middentonen en hoge tonen zal snijden. - Contour
De Jackhammer heeft een verbluffende Contour control, gemodelleerd naar de befaamde Contour circuitry die te vinden is op onze Valvestate modellen. Hiermee kun je bepaalde frequenties uit je toon 'scoopen'. Dit item regelt de hoeveelheid scoop in je toon. Door met de klok mee te draaien, worden meer middentonen uitgeschept. Wanneer de Contour sectie volledig tegen de klok in staat, inclusief de Contour Frequency control, wordt deze overgeslagen. - Jack Socket (Jackplug)
Dit is de input jack, voor aansluiting vanaf je gitaar of vanaf een ander effectpedaal als je pedalen aan elkaar koppelt. - Foot Switch (Voetschakelaar)
Voor het in- en uitschakelen van de Jackhammer.
Probleemoplossing
| CONTROLEER BATTERIJ | CONTROLEER KABELS | CONTROLEER PEDAAL BEDIENING | DC INGANG | CONTROLEER VERSTERKER BEDIENING | CONTROLEER GITAAR | |
| WAT ALS GEEN OUTPUT |  | | | | | |
| RUIS IN BYPASS | | |||||
| INDICATOR LED NIET AAN | | INPUT KABEL | | |||
| GELUID TE HOOG OF FIZZY | | | ||||
| GELUID TE ZACHT OF BASSIG | | | ||||
| ONGEWONE FEEDBACK | | VERLAAG TREBLE | VERLAAG TREBLE | | ||
| ONGEWONE HUM | | | | VERPLAATS WEG VAN VERSTERKER | ||
| BASS FEEDBACK | ELEMENTEN KUNNEN TRILLEN |

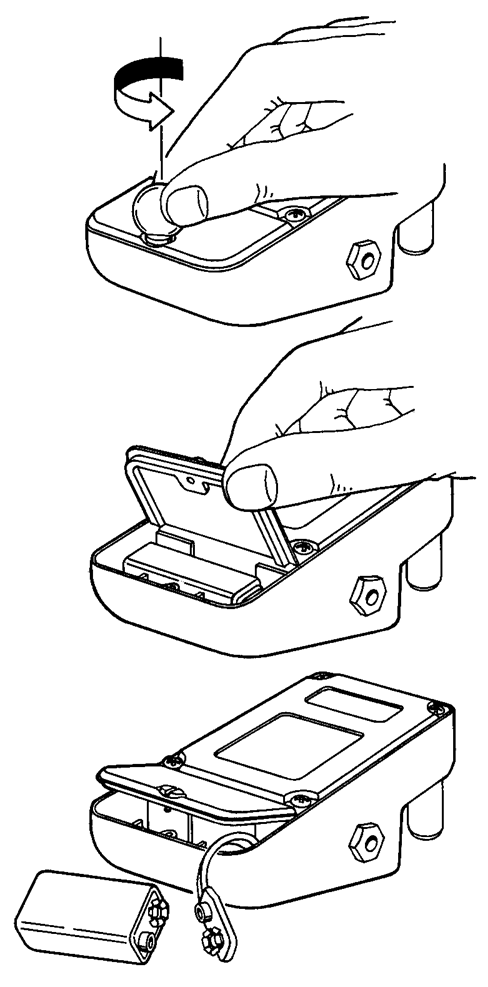

Batterij vervangen
- Om de batterij te vervangen, open je de gemakkelijk toegankelijke batterijklep met de coinscrew door de schroef los te draaien zoals afgebeeld en vervolgens de batterijconnector los te koppelen.
- Gebruik PP3 of een gelijkwaardige batterij (voor een langere levensduur van de batterij gebruik je een alkaline type)
- Zorg er altijd voor dat de batterij wordt verwijderd wanneer het pedaal gedurende langere tijd niet wordt gebruikt.
- Gooi de oude batterij op een veilige plaats weg.
Technische specificaties
Power: (Vermogen:) 9V DC Centre Negative Regulated
Current Draw: (Stroomverbruik:) 13mA
Controls: (Bediening:) Overdrive & Distortion Mode, Gain, Volume, Bass, Treble, Contour & Contour Frequency controls
Switches: (Schakelaars:) On/Off Switch (Aan/Uit Schakelaar)
Indicators: (Indicatoren:) On/Off LED (Aan/Uit LED)
Jacks: Input/Output 'Jacksockets'
Input Impedance: (Input Impedantie:) 1MΩ
Output Load Impedance: (Output Load Impedantie:) < 20kΩ
Dimensions: (Afmetingen:) 120mm x 65mm x 55mm
Weight: (Gewicht:) 510 gram
