Marshall AS50R - Akoestische Solo Combo Handleiding

Belangrijke veiligheidsinstructies

1. Plaats ALTIJD een stekker van goede kwaliteit die voldoet aan de laatste B.S.I. normen waar nodig (alleen VK).
2. Probeer NOOIT de zekeringen te omzeilen of verkeerde waarden te plaatsen.
3. Probeer NOOIT zekeringen of buizen te vervangen terwijl de versterker op het net is aangesloten.
4. Probeer NIET het chassis van de versterker te verwijderen, er zijn geen onderdelen die door de gebruiker kunnen worden onderhouden.
5. Laat alle onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
6. Gebruik een versterker NOOIT in vochtige of natte omstandigheden.
7. Koppel dit apparaat ALTIJD los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
8. Bescherm het netsnoer tegen betreden of beknelling, vooral bij stekkers, stopcontacten en op het punt waar ze het apparaat verlaten.
9. Schakel de versterker NIET in zonder dat de luidspreker is aangesloten.
10. Zorg ervoor dat alle gebruikte uitbreidingskasten de juiste impedantie hebben.
11. Lees deze handleiding ZORGVULDIG door voordat u hem inschakelt. Volg alle instructies en neem alle waarschuwingen in acht.

Dit apparaat moet geaard zijn!

Obstueer het ventilatierooster niet en zorg altijd voor een vrije luchtstroom rond de versterker!

ALLEEN VS - Schakel het doel van de gepolariseerde of geaarde stekker NIET uit. Een gepolariseerde stekker heeft twee pinnen waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
BEWAAR DEZE INSTRUCTIES

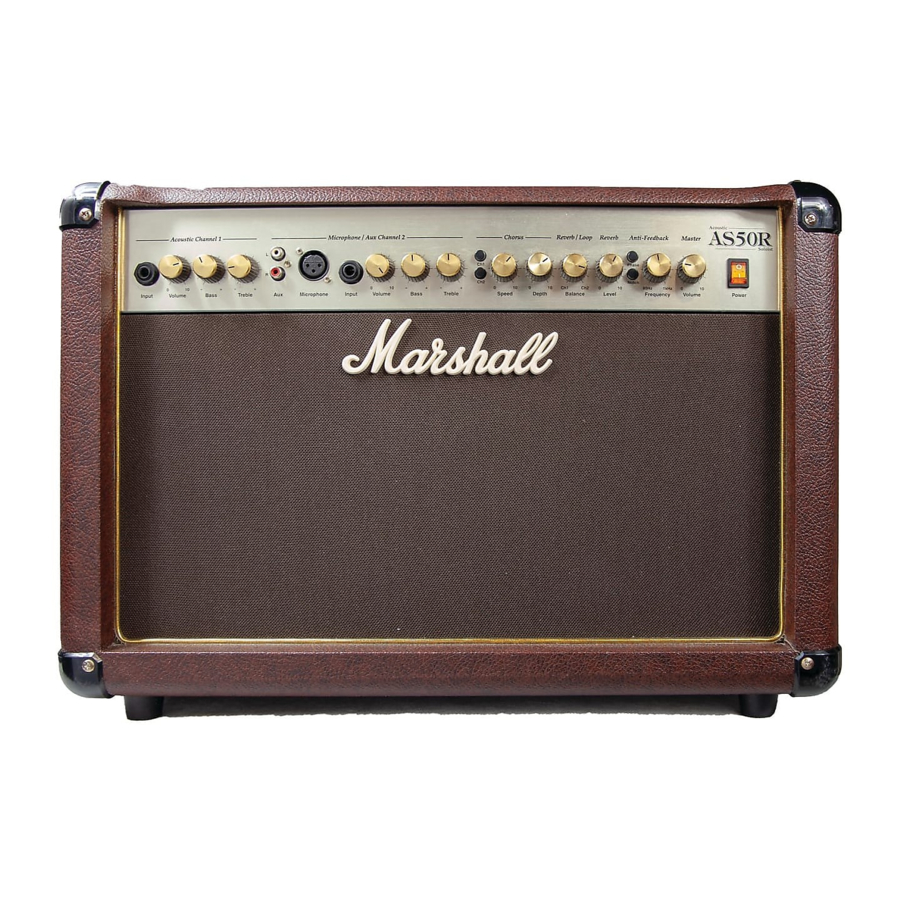

Introductie

De AS50R is een compacte en draagbare 50 Watt combo-versterker die speciaal is ontworpen voor gebruik met akoestische instrumenten. Met zijn twee kanalen heeft deze combo de flexibiliteit om instrumenten met transducers te verwerken, zoals piëzo- of magnetische pick-ups (kanaal 1), of een microfoon voor vocale of instrumentale reproductie (kanaal 2).
Het ingebouwde Chorus-effect kan aan één of beide kanalen worden toegewezen en de galm kan worden geregeld en verdeeld tussen de kanalen om precies de juiste sfeer te creëren. Als je verdere effecten wilt toevoegen, is er een on-board parallelle effectenloop die op dezelfde manier als de galm tussen de kanalen kan worden verdeeld.
Een van de moeilijkste aspecten van het versterken van sommige akoestische instrumenten is feedback. Om je te helpen dit te elimineren, beschikt de AS50R over verschillende 'anti-feedback'-bedieningselementen, waaronder een Phase (Fase) switch en een frequentie regelbaar Notch Filter. De combinatie van deze twee elementen geeft je nauwkeurige controle over de frequenties waar feedback waarschijnlijk zal optreden en helpt je deze te elimineren.
Voor heldere en gedetailleerde prestaties is de AS50R geladen met twee 8" luidsprekers en een hoog rendement piëzo-tweeter. Er is ook een interne limiter waarmee je het maximale niveau van de 50 Watt output kunt pushen, terwijl je vervormingsvrij blijft.
Netjes en compact, flexibel en draagbaar, de AS50R is de ideale versterker voor de akoestische speler die een systeem wil dat zowel geschikt is voor kleine optredens als thuis.

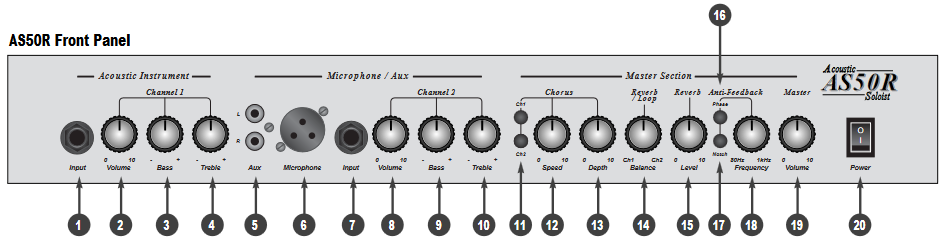

AS50R Voorpaneelfuncties

Kanaal 1 - Akoestisch Instrument Kanaal

1. Input Jack
   Sluit hier de kabel van je gitaar aan. De hoge impedantie van deze ingang helpt je om het beste uit de passieve of actieve piëzo- of magnetische pick-ups te halen.
2. Volume Control (Volumeregeling)
   Regelt het volumeniveau van het Acoustic Instrument kanaal. Een goede plek om met deze regelaar te beginnen is halverwege, of de 12 uur positie, en pas deze vervolgens aan aan de hand van de gevoeligheid van je pick-up.
3. Bass Control (Basregeling)
   Past de hoeveelheid bas aan, of het laagste deel van de toon van het instrument. Voorzichtigheid is geboden bij het instellen van deze regelaar, omdat het toevoegen van overmatige bas een onnatuurlijk gehuil kan veroorzaken. Nogmaals, de positie halverwege is de beste plek om te beginnen.
4. Treble Control (Hogetonenregeling)
   Past de hoge tonen aan, of het bovenste deel van je geluid. Zorgvuldige aanpassing zal je hoge noten levendig maken, maar niet te hard. Het is de moeite waard om op te merken dat deze regelaar, ingesteld op hogere posities, een bepaalde hoeveelheid ruis zal veroorzaken.

Kanaal 2 - Microfoonkanaal

5. Phono Inputs (Fono-ingangen)
   Ingangen om verbinding te maken met een tape- of cd-speler.
6. Microphone Input (Microfooningang)
   Gebalanceerde XLR-type ingang voor aansluiting van een microfoon en geschikt voor vocale of instrumentale toepassingen.
7. Jack Input (Jack-ingang) Ingang om elke bron aan te sluiten, zoals een drummachine, keyboard etc.
8. Volume Control (Volumeregeling)
   Regelt het volumeniveau van het Microfoon Aux-kanaal. Een goede plek om met deze regelaar te beginnen is halverwege, of de 12 uur positie, en pas deze vervolgens aan aan de hand van de gevoeligheid van je pick-up
9. Bass Control (Basregeling)
   Past de hoeveelheid bas aan, of het laagste deel van je geluid. Voorzichtigheid is geboden bij het instellen van deze regelaar, omdat het toevoegen van overmatige bas een onnatuurlijk gehuil kan veroorzaken. Nogmaals, de positie halverwege is waarschijnlijk de beste plek om te beginnen.
10. Treble Control (Hogetonenregeling)
    Past de hoge tonen aan, of het bovenste deel van je geluid. Zorgvuldige aanpassing zal je hoge noten levendig maken maar niet te hard. Het is de moeite waard om op te merken dat deze regelaar, ingesteld op hogere posities, een bepaalde hoeveelheid ruis zal veroorzaken.

Master Section (Mastersectie)

11. Chorus Assign Switches (Chorus Toewijzingsschakelaars)
    Hiermee kan het ingebouwde chorus-effect individueel op elk kanaal of op beide kanalen samen worden geselecteerd.
12. Chorus Speed Control (Chorus Snelheidsregeling)
    Regelt de snelheid van verandering van frequentie voor het ingebouwde chorus-effect.
13. Chorus Depth Control (Chorus Diepteregeling)
    Regelt de hoeveelheid verandering van de frequentieverschuiving voor het ingebouwde chorus-effect. Opmerking: Bij gebruik van het chorus-effect klinken hogere snelheidsinstellingen meestal beter met lagere diepte-instellingen en vice versa. Experimenteer om te ontdekken welke selectie het beste bij je past.
14. Reverb Balance Control (Galmbalansregeling)
    Regelt de balans van het Reverb-effect en de parallelle effectenloop tussen kanaal 1 en kanaal 2.
15. Reverb Level Control (Galmniveau regeling)
    Regelt het algehele niveau van het galmeffect.
16. Phase Switch (Faseschakelaar)
    Het schakelen van de fase kan de hoeveelheid laagfrequente akoestische feedback aanzienlijk verminderen.
17. Notch Filter Switch (Notch-filterschakelaar)
    Verdere feedbackreductie kan worden bereikt met behulp van het selecteerbare frequentie-notchfilter. Wanneer geactiveerd, snijdt het filter de frequentie die is geselecteerd met behulp van de draaiknop (item 18) met 10 dB.
18. Frequency Control (Frequentieregelaar)
    Als er feedback optreedt wanneer de Master Volume (Mastervolume) is ingesteld op het gewenste prestatieniveau, selecteer dan de schakelaar (item 17) en draai aan deze regelaar totdat de storende frequentie is geëlimineerd.
19. Master Volume (Mastervolume)
    Regelt het algehele volume van de versterker.
20. Power switch (Aan/uit-schakelaar)
    Schakelt de versterker aan/uit, met neonindicator om de 'aan'-positie aan te geven.

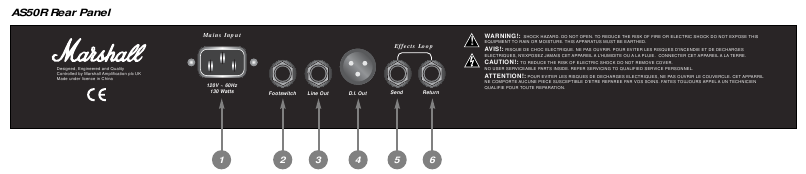

AS50R Achterpaneelfuncties

1. Mains Input (Netingang)
   Sluit hier je netsnoer aan.
2. Footswitch Jack (Voetschakelaar Jack)
   Jack-aansluiting voor aansluiting van de optionele voetschakelaar (model PEDL-10029) voor het in- en uitschakelen van de Reverb (Galm) en Chorus functies.
3. Line Out Jack (Lijnuitgang Jack)
   Jack-aansluiting voor aansluiting op thuisopnameapparatuur of andere externe apparatuur met jack-ingangen.
4. DI Out
   XLR-type uitgang voor aansluiting op PA of soortgelijke externe apparatuur. Opmerking: Zowel de Line Out als de DI out dragen exact hetzelfde signaal op verschillende niveaus en beide zijn geplaatst vóór de Master Volume (Mastervolume), dus het wijzigen van het algehele niveau van de versterker heeft geen invloed op het signaal van de DI of Line Output.
5. Effects Send Jack (Effecten Send Jack)
   Jack-aansluiting om aan te sluiten op de ingang van een externe effectprocessor.
6. Effects Return Jack (Effecten Return Jack)
   Jack-aansluiting om aan te sluiten op de uitgang van een externe effectprocessor.

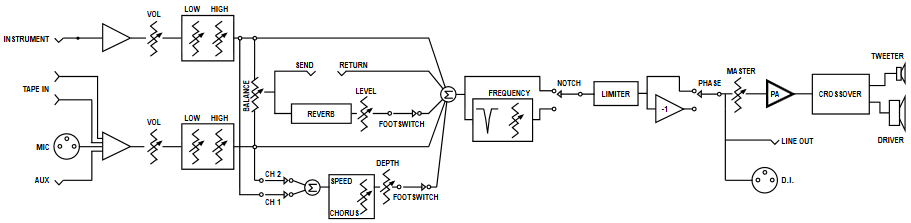

AS50R Stroomschema

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marshall AS50R - Akoestische Solo Combo Handleiding

Beschikbare talen
