Gira System 106 Vingerafdrukmodule 5551 Handleiding

Algemene veiligheidsinstructies

Elektrische apparaten mogen alleen worden geïnstalleerd en aangesloten door een gekwalificeerde elektricien!

Deze instructies zijn een integraal onderdeel van het product en moeten bij de eindklant blijven.

Vereiste accessoires

• System 106 opbouwbehuizing,
  1-voudig tot 5-voudig (art.nr. 5501...,
  5502..., 5503..., 5504..., 5505...) of System 106 inbouwbehuizing, 1-voudig tot 5-voudig (art.nr. 5511..., 5512..., 5513...,
  5514..., 5515...)

Accessoires

• System 106 spraakmodule (art.nr.
  5563..) met oproepknopmodule
  (553. ..) of deurstationmodule (art.nr. 5565 9.).
• Video controle apparaat (art.nr. 1288 00) of audio controle apparaat (art.nr.1278 00).
• Gira home station
• Voeding voor deurcommunicatie DC 24 V 300 mA (art.nr. 1296 00).

Functionele beschrijving

De vingerafdrukmodule dient als toegangscontrole op basis van biometrische kenmerken van menselijke vingers. Er kunnen maximaal 100 vingers worden ingeleerd. De module kan worden gebruikt als een individueel apparaat of worden geïntegreerd in het Gira deurcommunicatiesysteem.

Leveringsomvang
1 x System 106 deur vingerafdrukmodule
1 x veiligheidskaart
1 x bedieningsinstructies

Zorg ervoor dat de inhoud van de verpakking volledig en onbeschadigd is. Zie "Garantie" in geval van defecten. Apparaatbeschrijving

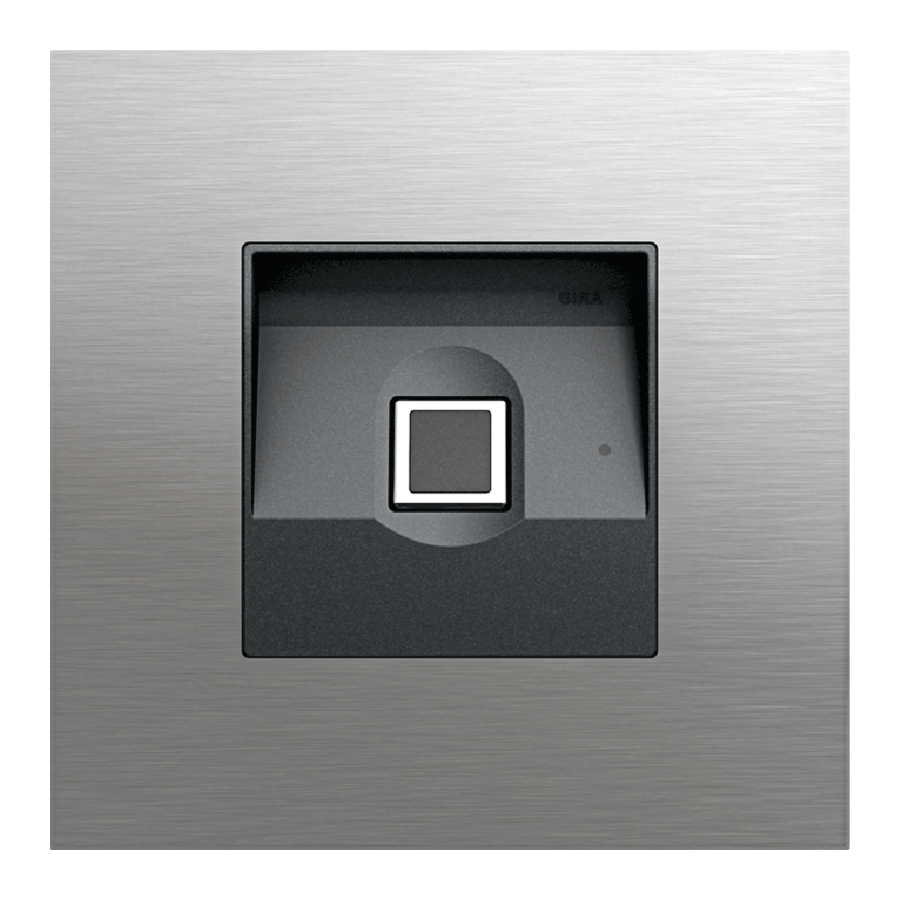

Vooraanzicht

1. Frontplaat
2. Sensor

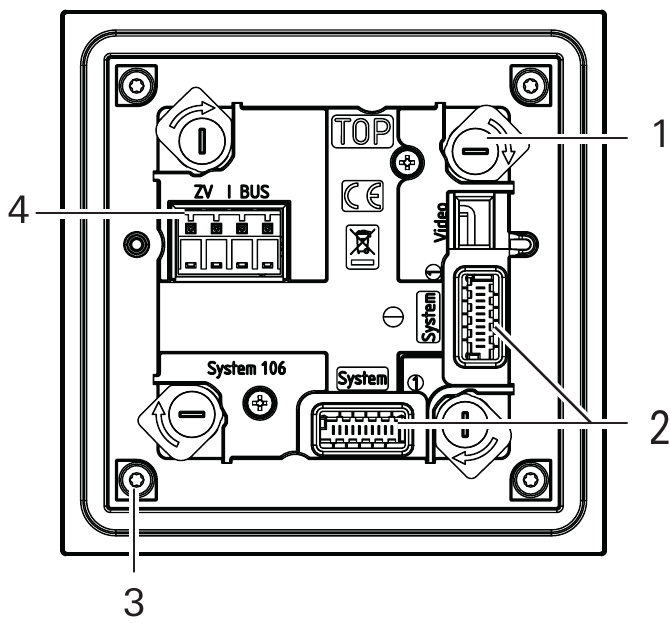

Achteraanzicht

1. Draaibout (4x)
2. Aansluiting (2x): Systeemkabel
3. Montage (4x): Module voorkant
4. Schroefklem: TC bus en extra voeding

Toepassingsgebieden

Gebruik zonder deurcommunicatiesysteem
Als de vingerafdrukmodule alleen moet worden gebruikt om schakelacties te activeren of om deuren te openen zonder een bijbehorende spraak- of videoverbinding, is installatie zonder een volledig deurcommunicatiesysteem mogelijk: In plaats van een controle apparaat kan de vingerafdrukmodule bus interface bijvoorbeeld worden gebruikt om schakelactoren, knopinterfaces of andere Keyless In apparaten van stroom te voorzien. Apparaten voor spraak- of videoverbindingen kunnen niet worden aangesloten.

Een DC 24 V 300 mA voeding is aangesloten op de extra voeding (AS) klemmen van de vingerafdrukmodule om de apparaten van stroom te voorzien. De spanning wordt vervolgens naar de TC bus geleid, waarop de overige apparaten zijn aangesloten. De busvoeding moet worden geactiveerd in de Keyless In app of rechtstreeks op het apparaat bij het opstarten van de vingerafdrukmodule.

Vanwege het verschillende stroomverbruik van de apparaten, tellen de apparaten soms als meerdere apparaten:

• DCS schakelactor: 1 apparaat
• Knopinterface: 1 apparaat
• Extra Keyless In apparaten: 7 apparaten

Overschrijd bij het selecteren van apparaten niet het maximale aantal van 20 apparaten.

De maximale kabellengtes van de DC 24 V extra voeding via de vingerafdrukmodule naar het laatste apparaat zijn als volgt:

• 100 m met 0,6 mm draaddiameter
• 150 m met 0,8 mm draaddiameter
  De voedende vingerafdrukmodule kan zich op elk punt bevinden.

1. Voeding DC 24 V 300 mA
2. System 106 vingerafdrukmodule, die de TC bus voedt
3. System 106 vingerafdrukmodule
4. DCS schakelactoren
5. Knopinterface

De TC bus is aangesloten op de busklemmen van de vingerafdrukmodule. De DC 24 V voeding is aangesloten op de AS klemmen. Er mag slechts één Keyless In module op deze DC 24 V voeding worden aangesloten. De TC busvoeding moet tijdens het opstarten worden geactiveerd. Na een fabrieksreset is de TC busvoeding gedeactiveerd.

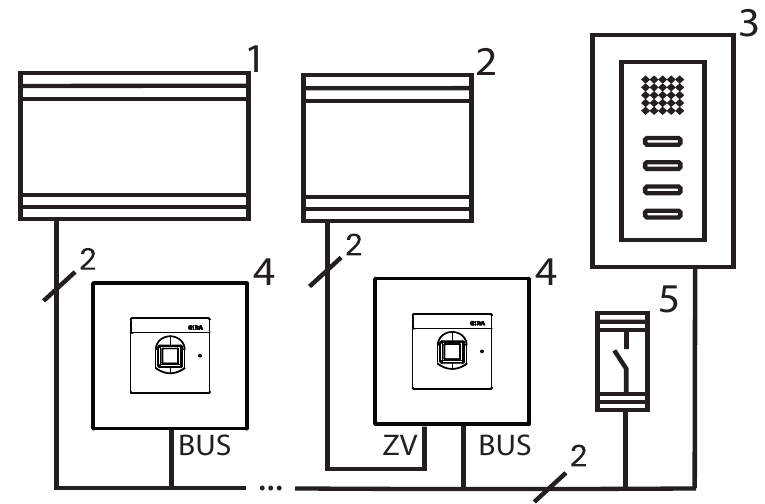

Gebruik als een stand-alone module in het deurcommunicatiesysteem
De vingerafdrukmodule kan in het deurcommunicatiesysteem onafhankelijk van deurstations worden gebruikt.

1. Controle apparaat
2. DC 24 V voeding
3. Home station
4. System 106 vingerafdrukmodule
5. DCS schakelactor

De aansluiting op de TC bus wordt gemaakt met behulp van de "Bus" schroefklemmen. Een extra voeding kan worden aangesloten op de "AS" schroefklemmen.
Als er geen extra voeding is aangesloten, vermindert de vingerafdrukmodule het maximaal mogelijke aantal apparaten, afhankelijk van het gebruikte controle apparaat, als volgt:

• Audio controle apparaat: De vingerafdrukmodule vervangt 16 audio apparaten.
• Video controle apparaat: De vingerafdrukmodule vervangt 10 audio- of 4 video apparaten.

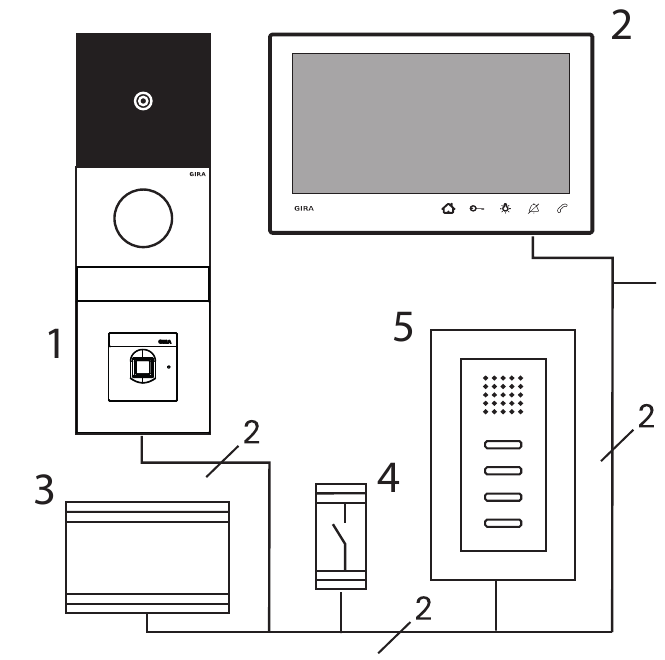

Gebruik in een System 106 deurstation

De systeemkabel kan worden gebruikt om de vingerafdrukmodule aan te sluiten op System 106 modules en het deurcommunicatiesysteem. Op deze manier kan de vingerafdrukmodule bijvoorbeeld een schakelactie activeren vanuit een schakelactor.

1. System 106 deurstation met vingerafdrukmodule
2. Opbouw video home station 7
3. Video controle apparaat
4. DCS schakelactor
5. Home station

De voeding wordt geleverd via de "System" aansluiting.

Wijs geen schroefklemmen toe
De vingerafdrukmodule schroefklemmen "AS" en "Bus" mogen niet worden bezet.

Als er geen extra voeding is aangesloten, vermindert de vingerafdrukmodule het maximaal mogelijke aantal apparaten, afhankelijk van het gebruikte controle apparaat, als volgt:

• Audio controle apparaat: De vingerafdrukmodule vervangt 16 audio apparaten.
• Video controle apparaat: De vingerafdrukmodule vervangt 10 audio- of 4 video apparaten.

Het controle apparaat beschermen
tegen onbevoegde toegang
In gebieden die een hoge mate van beveiliging vereisen, moet het controle apparaat worden beveiligd (vergrendeld) tegen onbevoegde toegang.

De module monteren

De module monteren
De volgende stappen zijn te vinden in de montagehandleiding voor de System 106 opbouwbehuizing 1- tot 5-voudig of inbouwbehuizing 1- tot 5-voudig:

• Vergrendel de module op het montuur.
• Sluit de systeemkabel aan.
• Plaats afsluitweerstanden
• Zwenk de functiedrager in de opbouwbehuizing en schroef deze vast.

Werking

Het is voldoende om de eerder ingeleerde vinger eenmalig op de module te plaatsen om de vingerafdrukmodule te bedienen.

Aanraking met de vinger
Om een goede werking van de vingerafdrukmodule te garanderen, moet de vinger correct worden gepositioneerd tijdens zowel het inleerproces als de daaropvolgende bediening.
Idealiter:
Plaats het gebied met de sterkste vingerafdrukkrul (het midden van de vingertop) centraal op de sensor.

Foutief

Bevestigingssignalen

Bevestigingstoon uit
Als de bevestigingstoon is uitgeschakeld, klinken er geen bevestigingstonen. De bevestigingssignalen worden uitsluitend door de led gegeven.

Inbedrijfstelling

De vingerafdrukmodule kan in bedrijf worden gesteld en worden geconfigureerd met behulp van de Gira Keyless In app of handmatig op het apparaat. Bij de start van de inbedrijfstelling moet u een bedrijfsmodus kiezen. Latere wijzigingen zijn alleen met extra inspanning mogelijk.

Inbedrijfstelling met de Gira Keyless In app

1. Download de Gira Keyless In app naar het mobiele apparaat van de beheerder:
2. Start de app en volg de instructies op het scherm.

Activeringscode
De activeringscode die nodig is voor de inbedrijfstelling, is te vinden op de bijgevoegde veiligheidskaart.

Inbedrijfstelling zonder de app
Als u de inbedrijfstelling handmatig wilt uitvoeren, raadpleegt u de instructies op de volgende pagina.

Technische gegevens

Handmatige inbedrijfstelling

De inbedrijfstelling wordt uitgevoerd met de volgende stappen:

• Leer de eerste beheerder in
• Leer de gebruikersvinger in
• Configureer de vingerafdrukmodule
• voor gebruik in het deurcommunicatiesysteem: Wijs deuropener / schakelactoren toe

Gedetailleerde instructies voor inbedrijfstelling
Gedetailleerde instructies voor handmatige inbedrijfstelling zijn te vinden in het Gira-downloadgedeelte onder:

Basics voor het inleren van een vinger

1. Plaats de in te leren vinger in het midden van de sensor tot de korte bevestigingstoon klinkt.

2. Zodra de led oranje oplicht, plaatst u de vinger opnieuw op de sensor.
3. Herhaal stap 1 tot 2 meerdere keren.
4. De vinger is ingeleerd wanneer een lange bevestigingstoon klinkt en de led groen oplicht.

Voor "moeilijke" vingers, bijvoorbeeld als een persoon een zeer droge huid heeft, kan het nodig zijn om de in te leren vinger tot 7 keer te plaatsen. Als er na de zevende poging 3 korte tonen klinken, is de vinger niet succesvol ingeleerd.
Plaats in dit geval de vinger opnieuw (stap 1) of gebruik een andere vinger.

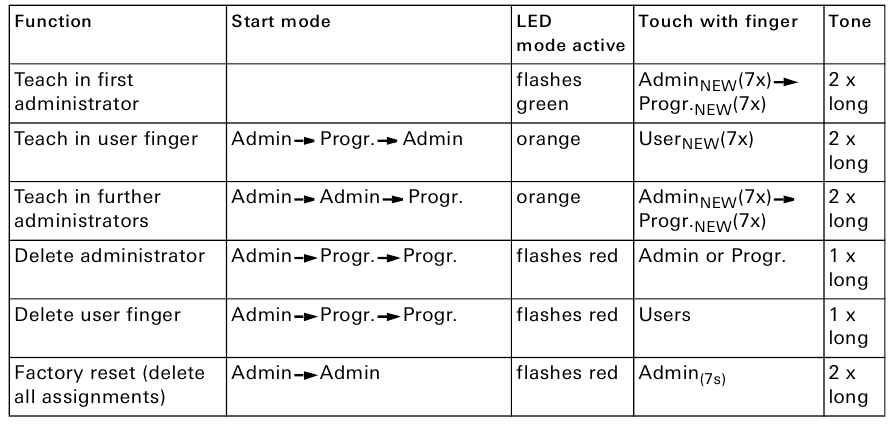

Opdrachten voor het inleren en verwijderen van ingeleerde vingers

U kunt de ingeleerde vingers markeren in de tabel aan de rechterkant.

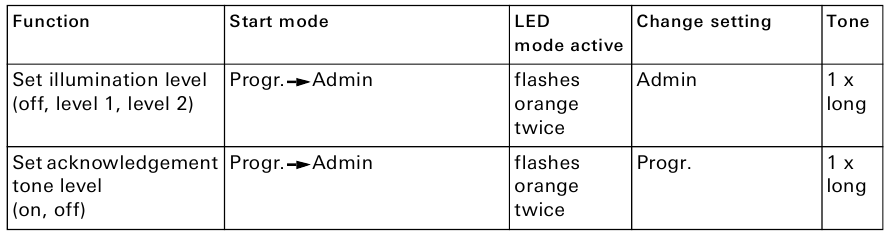

Opdrachten voor het configureren van de vingerafdrukmodule

Opdrachten voor gebruik zonder deurcommunicatiesysteem

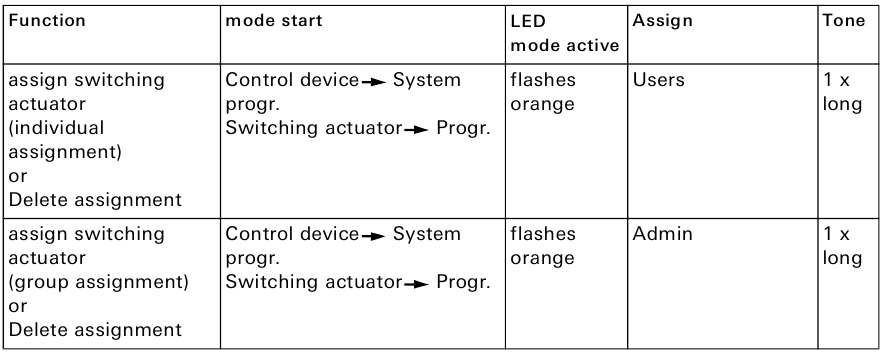

Opdrachten voor toewijzingen in het deurcommunicatiesysteem: Schakelactor toewijzen

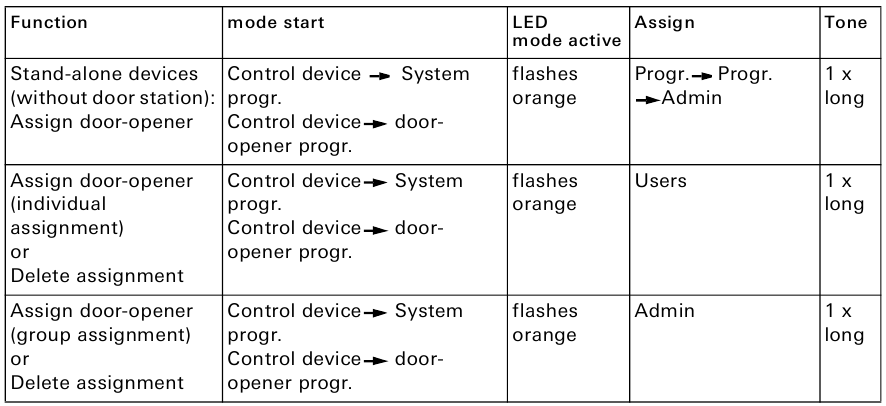

Opdrachten voor toewijzingen in het deurcommunicatiesysteem: Deuropener toewijzen

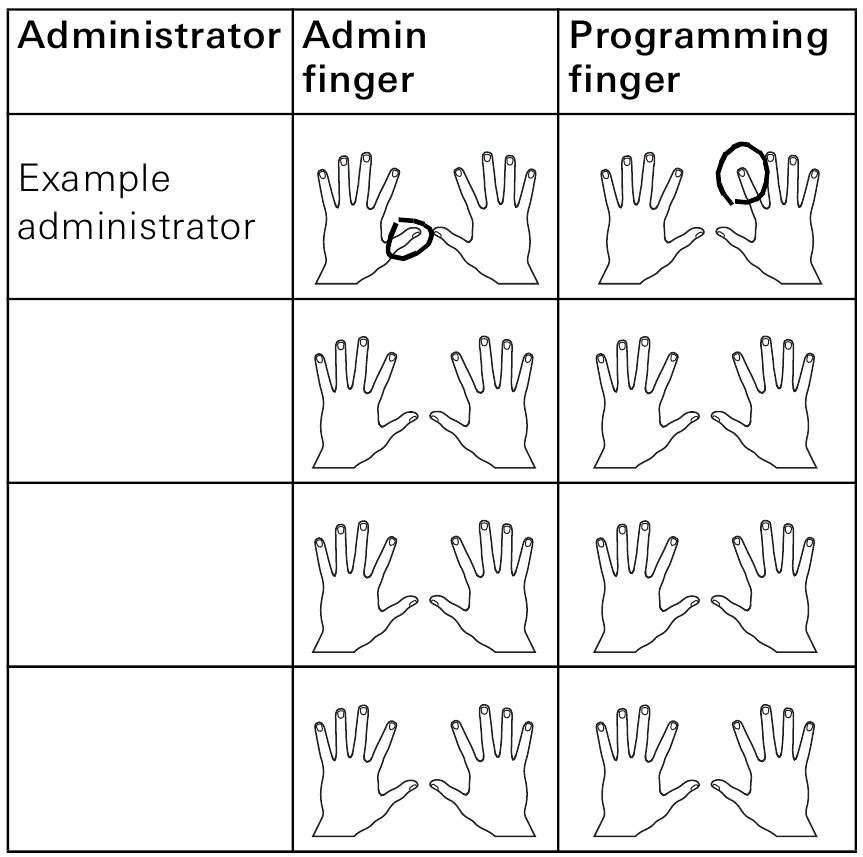

Overzicht van beheerders

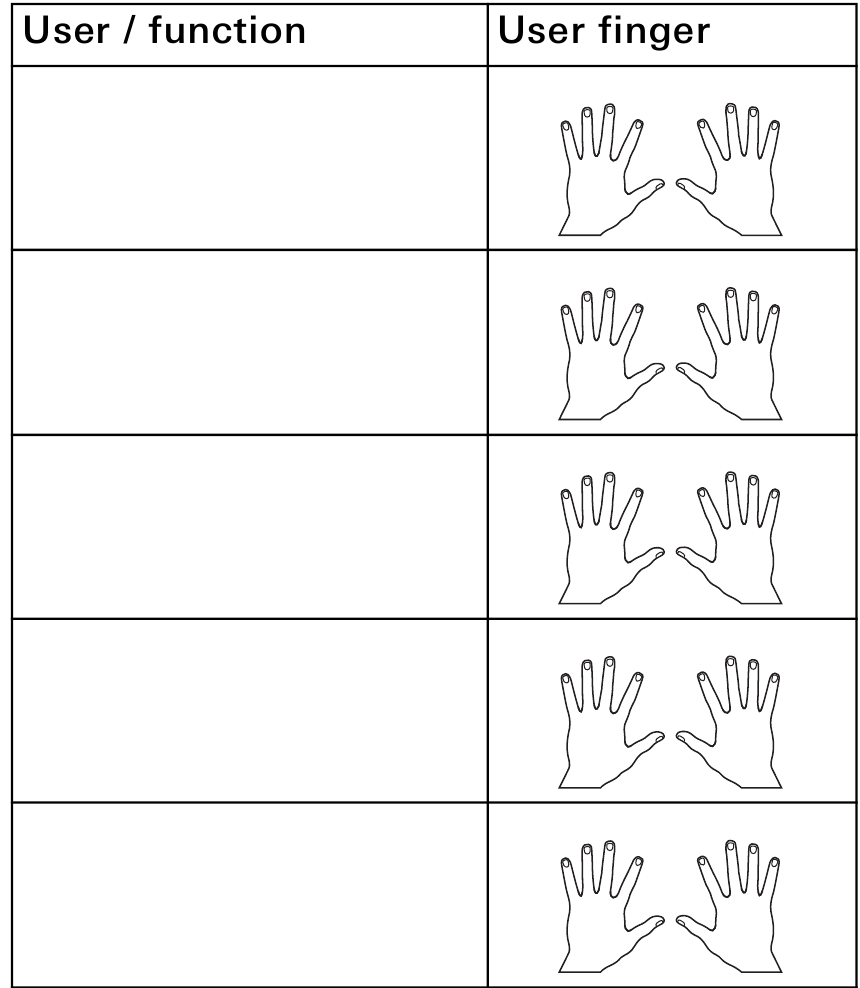

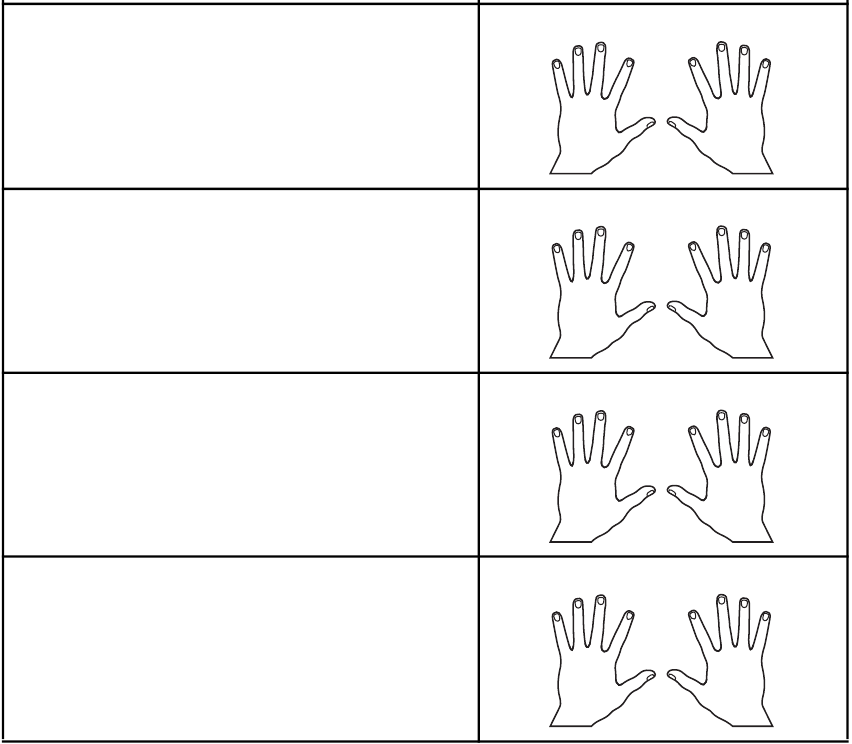

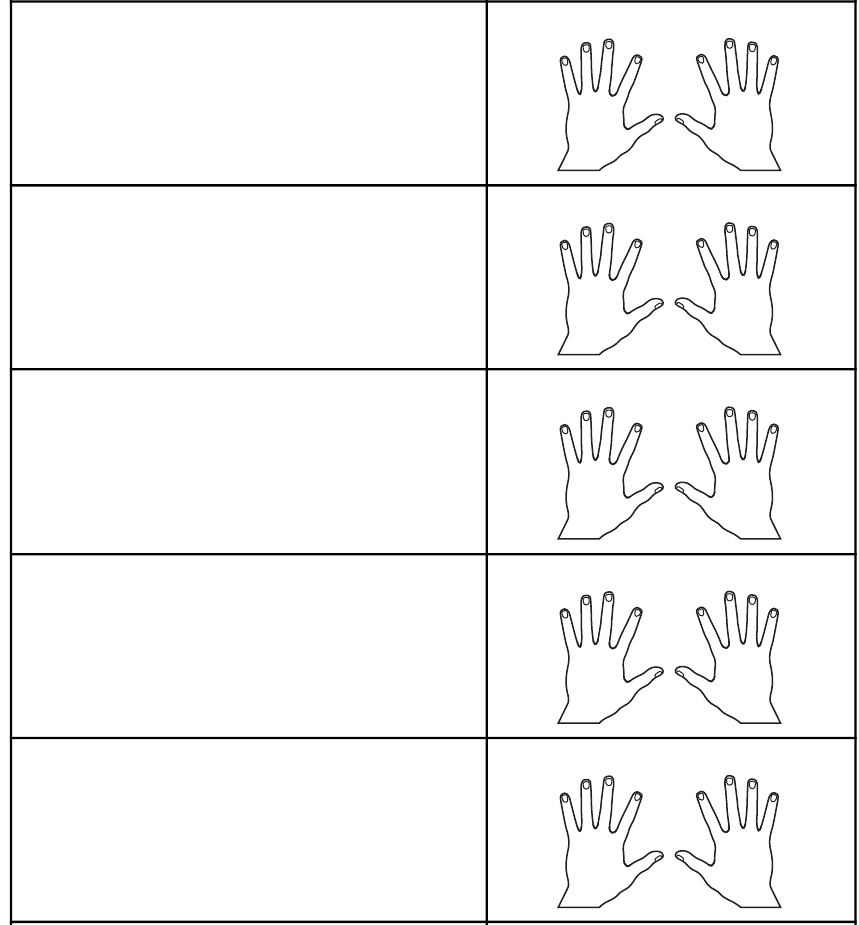

Gebruikersvinger overzicht

Conformiteit

Gira Giersiepen GmbH & Co. KG verklaart hierbij dat het radiosysteem type art. nr. 5551.. voldoet aan de richtlijn 2014/53/EU. U kunt het volledige artikelnummer op het apparaat vinden. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het internetadres: www.gira.de/konformitaet

Garantie

De garantie wordt verleend in overeenstemming met de wettelijke vereisten via de detailhandelaar. Stuur defecte apparaten franco en met een foutbeschrijving naar uw vertegenwoordiger (detailhandelaar / installatiebedrijf / elektronica retailer). Deze persoon zal de apparaten doorsturen naar het Gira Service Centre.
