SOMFY Sonesse 30 RTS Installatie- en Programmeerhandleiding

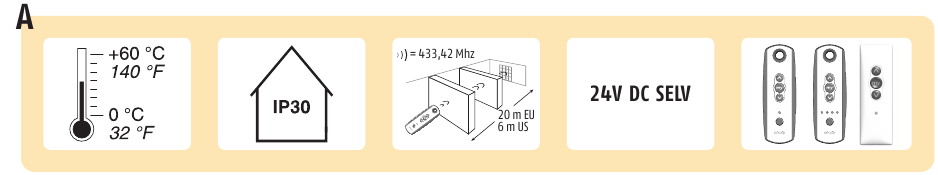

KENMERK

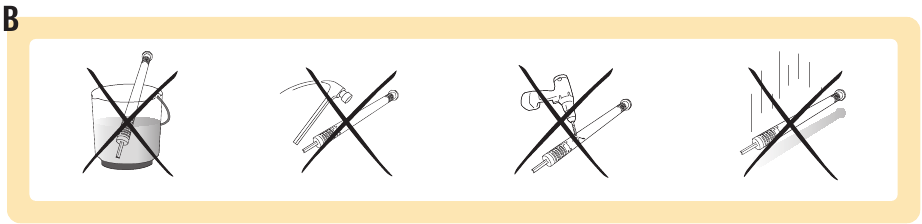

VOORZICHTIG

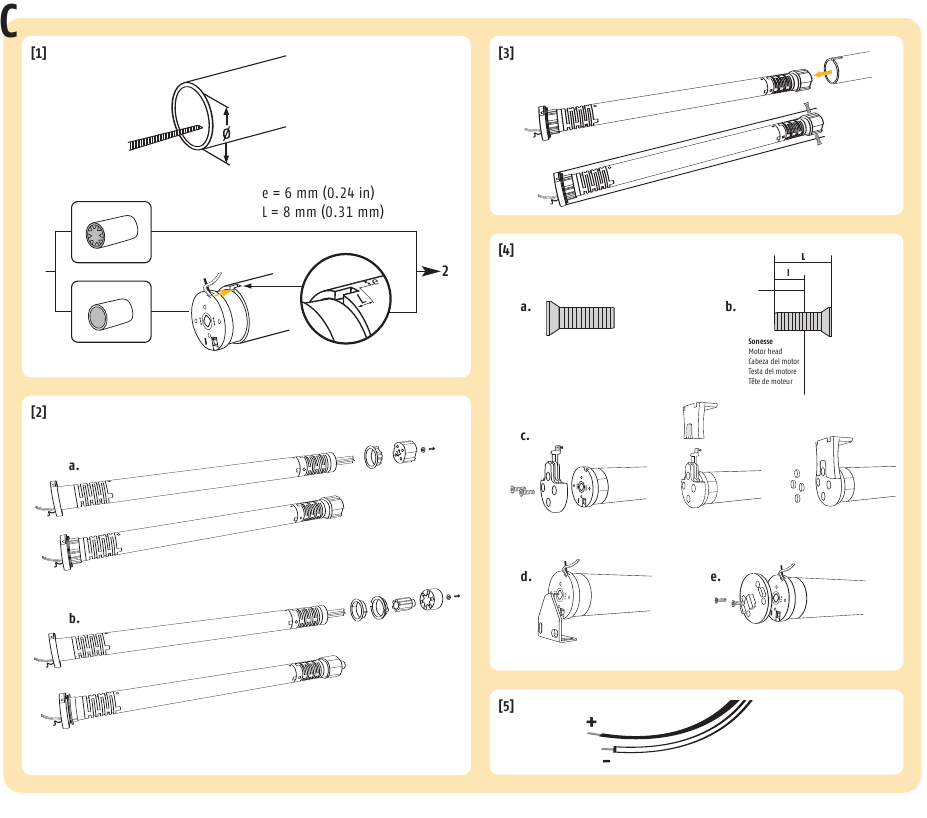

INSTALLATIE & BEDRADING

1. Buiz voorbereiding
2. Motor montage
   1. Montage met Drive Kit.
   2. Montage met LS40 Adapter Accessory kit.
3. Installeer de motor in de buis
4. Installeer de buis op de beugels
   1. Gebruik zelftappende schroef M4.
   2. I: Werkende lengte (6 mm max)
      L: lengte L afhankelijk van het accessoire of de beugel
   3. LS40
   4. Rollease
   5. Adapter Bracket
5. Stroomvoorziening & Bedrading
   Als er een verkeerde aansluiting is tijdens de installatie, werkt de motor niet. Gebruik GPS100.

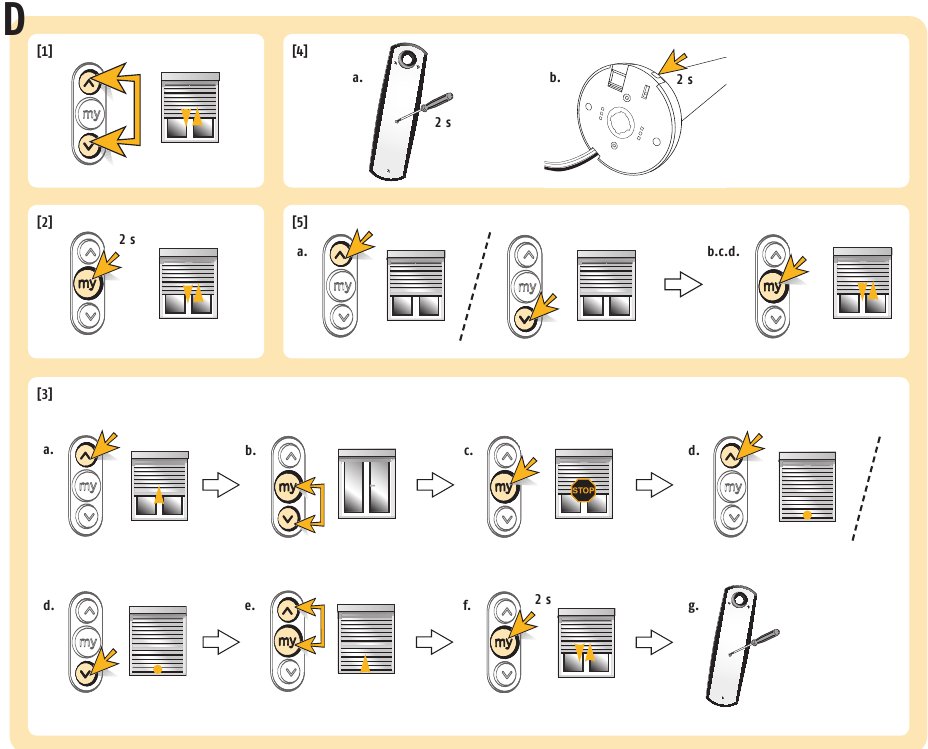

PROGRAMMEREN 1-5

Sluit de stroom aan op de motor

1. Wijs een zender toe
   Selecteer voor meerkanaalszenders het gewenste kanaal. Houd de UP (OMHOOG) en DOWN (OMLAAG) knoppen tegelijkertijd ingedrukt totdat de motor een korte beweging maakt (jogs).
   Het zenderadres wordt tijdelijk opgeslagen (record).
2. Controleer de polariteit
   Als de richting verkeerd is, houd de MY knop 2 seconden ingedrukt totdat de motor een korte beweging maakt (jogs).
3. Eindpunt afstelling
   1. Druk op de UP (OMHOOG) knop om de shade (zonwering) naar de UP (OMHOOG) positie te bewegen.
   2. Druk op de MY en DOWN (OMLAAG) knoppen en laat ze los zodra de motor begint te bewegen. De UP LIMIT (BOVENSTE LIMIET) is opgeslagen (memorized).
   3. Druk op de MY knop wanneer deze de gewenste down (omlaag) positie bereikt.
   4. Pas indien nodig de down (omlaag) positie aan met de UP (OMHOOG) en DOWN (OMLAAG) knoppen.
   5. Druk op de MY en UP (OMHOOG) knoppen en laat ze los zodra de motor begint te bewegen. De motor beweegt omhoog en stopt bij zijn UP LIMIT (BOVENSTE LIMIET) of u kunt hem stoppen door op de MY knop te drukken.
   6. Om de eindlimieten te bevestigen, houdt u de MY knop 2 seconden ingedrukt totdat de motor een korte beweging maakt (jogs).
   7. Druk op de programmeerknop aan de achterkant van de RTS-zender totdat de motor een korte beweging maakt (jogs). Het zenderadres wordt permanent opgeslagen (record).
4. Extra zenders toevoegen of verwijderen
   1. Met een afstandsbediening:
      Houd de programmeerknop op de eerder geprogrammeerde zender 2 seconden ingedrukt totdat de motor een korte beweging maakt (jogs). Druk op de programmeerknop van de extra zender totdat de motor een korte beweging maakt (jogs). De extra zender is opgeslagen (recorded) of verwijderd.
   2. Met de Sonesse prog knop:
      Druk 2 seconden op de Sonesse prog knop totdat de motor een korte beweging maakt (jogs). Houd de programmeerknop van de zender 2 seconden ingedrukt totdat de motor een korte beweging maakt (jogs). De extra zender is opgeslagen (recorded) of verwijderd.
      Om alle zenders te wissen die op de Sonesse motor zijn opgeslagen (recorded), houdt u de Sonesse prog knop 7 seconden ingedrukt totdat de motor 2 keer een korte beweging maakt (jogs). De eerste keer na 2 seconden en de tweede keer na 7 seconden.
5. Tussenpositie
   1. Om de tussenpositie in te stellen, verplaatst u de shade (zonwering) naar de gewenste positie met de UP (OMHOOG) en DOWN (OMLAAG) knop. Druk daarna 5 seconden op de MY knop totdat de motor een korte beweging maakt (jogs).
   2. Om de tussenpositie te verwijderen, gaat u naar deze positie en houdt u de MY knop 5 seconden ingedrukt totdat de motor een korte beweging maakt (jogs).
   3. Om de tussenpositie aan te passen, gaat u naar de nieuwe tussenpositie en houdt u de MY knop 5 seconden ingedrukt totdat de motor een korte beweging maakt (jogs).
   4. Om de shade (zonwering) naar de tussenpositie te verplaatsen, drukt u kort op de MY knop.

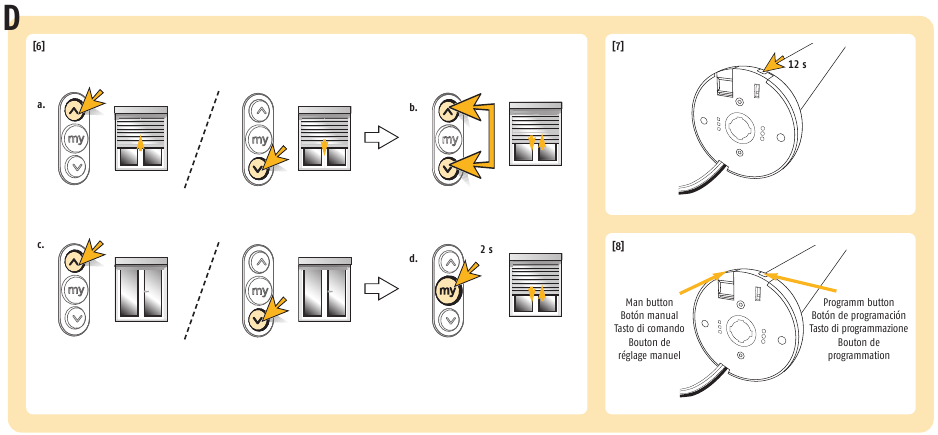

PROGRAMMEREN 6-8

6. De limieten aanpassen
   1. Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop om de shade (zonwering) te verplaatsen naar de limiet die moet worden aangepast.
   2. Houd de UP (OMHOOG) en DOWN (OMLAAG) knoppen tegelijkertijd 5 seconden ingedrukt totdat de motor een korte beweging maakt (jogs).
   3. Houd de UP (OMHOOG) of DOWN (OMLAAG) knop ingedrukt om de shade (zonwering) naar de nieuwe gewenste positie te verplaatsen.
   4. Om de nieuwe limieten te bevestigen, houdt u de MY knop 2 seconden ingedrukt totdat de motor een korte beweging maakt (jogs) of druk nogmaals tegelijkertijd op de UP (OMHOOG) en DOWN (OMLAAG) knoppen om af te sluiten zonder eindpuntwijzigingen.
7. Fabrieksinstellingen herstellen (Factory reset)
   Met de Sonesse prog knop: Houd de Sonesse prog knop 12 seconden ingedrukt totdat de motor 3 keer een korte beweging maakt (jogs). De eerste keer na 2 seconden, de tweede keer na 7 seconden en de derde keer na 12 seconden.
8. Handmatige bediening (Manual operation)
   Druk op de man set button (handmatige instelknop) en de motor beweegt in de tegenovergestelde richting van de laatste beweging. Druk nogmaals op deze knop om de motor te stoppen.

PROBLEEMOPLOSSING

De motoren werken niet

Controleren:

• De bedrading van de motor (+/-)
• De batterij van de afstandsbediening
• De compatibiliteit van de afstandsbediening

De apparatuur stopt te snel

Controleren:

• De eindpunten van de motor zijn correct afgesteld
