Ibanez ACOUSTIC GUITAR handleiding
Snaren vervangen en stemmechanieken
Als het geluid dof wordt, als je een brom hoort of als de intonatie niet meer correct is, is het tijd om de snaren te vervangen. Om een goed geluid en een ideale bespeelbaarheid te garanderen, kies je gitaarsnaren van goede kwaliteit. Op instrumenten die bij verzending vanuit de fabriek waren uitgerust met D'Addario EXPseries-snaren, raden we aan om snaren van dezelfde serie te gebruiken als vervanging.
Voordat je de nieuwe snaren installeert, moet je ervoor zorgen dat ze niet geknikt of gedraaid zijn. Dergelijke snaren kunnen een brom veroorzaken of tonen die niet zuiver klinken.
Bij het vervangen van de snaren kun je de belasting van de hals minimaliseren door de snaren één voor één te vervangen. Als je de snaren vervangt door een andere dikte, kan het nodig zijn om de truss rod van de hals door je dealer of een gitaartechnicus te laten afstellen.
Elke snaar wordt door de body geleid en bevestigd door een Ibanez Advantage™ brugpinnen. Om een brugpin te verwijderen, moet je eerst de stemmechaniek draaien om de snaar voldoende los te maken en vervolgens je vingers of een in de handel verkrijgbare brugpinverwijderaar (afb. 1) gebruiken om de pin voorzichtig te verwijderen, zodat je de brug of de brugpin niet beschadigt, en ten slotte het kogeluiteinde van de oude snaar eruit trekken.
Zorg er bij het installeren van de nieuwe snaar voor dat het kogeluiteinde van de snaar zich op de juiste positie bevindt, zoals weergegeven in afbeelding 2.
Wikkel de snaar ongeveer drie slagen van boven naar beneden rond de snaarpost. Voor snaren 1 en 2 wikkel je het uiteinde van de snaar zoals weergegeven in figuur 3 om te voorkomen dat de snaar uit de snaarpost glijdt.
Gebruik een draadknipper om de lengte van de snaar die overblijft af te knippen.
De stemmechanieken hebben geen smering nodig. Je kunt de spanning enigszins aanpassen door met een kruiskopschroevendraaier (+) aan de schroeven van de stemmechanieken te draaien. Te strak of te los aandraaien beschadigt echter de stemmechanieken.
Snaren vervangen voor instrumenten met nylon snaren
Om een snaar aan de brug van een nylonsnarige gitaar te bevestigen, steek je de snaar door de gleuf en zet je hem vervolgens vast zoals weergegeven in figuur 4. Snaren 1 en 4 mogen niet meer dan drie slagen worden gewikkeld en de andere snaren niet meer dan twee slagen.
Om een snaar aan de snaarpost te bevestigen, steek je het uiteinde van de snaar door het gat van de post zoals weergegeven in figuur 5 en wikkel je de snaar rond de post, zodat de windingen van bovenaf overlappen, waardoor het uiteinde van de snaar stevig wordt vastgezet.
Gitaar onderhoud
Akoestische gitaren zijn grotendeels van hout gemaakt. Hout blijft lange tijd stabiel als het op een geschikte temperatuur en vochtigheid wordt bewaard, maar zal uitzetten of krimpen als het wordt gebruikt of opgeslagen in een omgeving met een extreem hoge of lage temperatuur, of een extreem hoge of lage vochtigheid. Dit kan leiden tot scheuren of andere schade, waardoor mogelijk de hals kromtrekt of de body uitzet of vervormt, en het instrument zelfs onbespeelbaar kan worden.
De ideale temperatuur voor opslag en gebruik is van 15 tot 30 graden Celsius (60 tot 85 graden Fahrenheit). De ideale luchtvochtigheid ligt tussen 40% en 55%.
Een verwarmde kamer in de winter kan extreem droog worden, met een luchtvochtigheid van minder dan 20%. Extreem droge omstandigheden kunnen houten onderdelen van je instrument beschadigen, dus gebruik een luchtbevochtiger om de luchtvochtigheid te verhogen tot meer dan 40% voor een veilige bewaring. Als je een luchtbevochtiger gebruikt, zorg er dan voor dat stoom of vocht niet rechtstreeks in contact komt met de gitaar zelf.
Als je zelfs bij gebruik van een luchtbevochtiger geen voldoende luchtvochtigheid kunt bereiken, raden we je aan om een enigszins koude kamer van ongeveer 15 graden Celsius (60 graden Fahrenheit) te bevochtigen en deze te gebruiken als opslaglocatie voor je gitaar. Het is gemakkelijker om een bepaald luchtvochtigheidsniveau te bereiken bij een lagere temperatuur.
Als je plotseling een koude gitaar in een warme ruimte brengt, zal waterdamp in de lucht op het oppervlak van de gitaar condenseren, waardoor roest op de metalen bevestigingen en snaren ontstaat en de houten onderdelen vervormen. Voordat je een gitaar van een koude locatie naar een warme kamer verplaatst, moet je het hele instrument volledig in een plastic zak verzegelen en het pas uit de zak halen als de gitaar ongeveer dezelfde temperatuur heeft als de kamer.
Wees voorzichtig met hoge temperaturen in de zomer. Het langdurig blootstellen van een gitaar aan hoge temperaturen (zoals in een auto die in direct zonlicht geparkeerd staat) kan leiden tot kromtrekken of andere schade aan niet-houten onderdelen, zoals plastic onderdelen, met name aan de voorversterkerbehuizing of interne circuits, of aan de materialen die in de afwerking worden gebruikt. Houd er rekening mee dat de afwerking bijzonder gevoelig is voor kleurveranderingen als deze wordt blootgesteld aan direct zonlicht.
De houten onderdelen van een gitaar zijn geneigd om vocht te absorberen in perioden van hoge luchtvochtigheid, zoals tijdens een regenseizoen, waardoor ze uitzetten of van vorm veranderen. Gebruik een luchtontvochtiger om de luchtvochtigheid op een geschikt niveau te houden op de locatie waar je je gitaar opbergt. Gitaarkoffers en -tassen zijn een effectieve manier om je instrument te beschermen tegen stoten en tegen korte perioden van abnormale temperatuur of vochtigheid. Ze bieden echter weinig bescherming tegen dergelijke omstandigheden die langer dan 24 uur duren. Voor langdurige opslag moet je een geschikte omgeving voor je instrument onderhouden.
Schoonmaken
De juiste reiniging is een belangrijke manier om ervoor te zorgen dat je gitaar vele jaren in goede staat blijft.
Vochtigheid, transpiratie en vingeroliën (vingerafdrukken) die op de snaren of metalen onderdelen achterblijven, veroorzaken roest of corrosie. Gebruik een speciaal gemaakte gitaarpoetsdoek om je instrument onmiddellijk na het spelen af te vegen. Gitaren met een glanzende afwerking moeten licht worden afgeveegd met een gitaarpoetsdoek met poetsmiddel dat speciaal voor gitaren is samengesteld, of met een zachte katoenen doek. Polyester doek kan de afwerking bekrassen.
De afwerking kan worden beschadigd door reinigingsmiddelen of wassen die oplosmiddelen bevatten, zoals verdunner of alcohol. Als een afgewerkt oppervlak ernstig vervuild is, veeg je het af met een stevig uitgewrongen katoenen doek met een kleine hoeveelheid afwasmiddel verdund met water. Gebruik vervolgens een droge doek om al het vocht volledig weg te vegen. Je moet deze procedure zo snel mogelijk voltooien en er goed op letten dat er geen water in contact komt met een onafgewerkt deel van de gitaar. Als water in contact komt met een onafgewerkt onderdeel, kan het vocht absorberen en vervormen.
Halsafstellingen
Halsafstellingen vereisen speciale technieken en gereedschappen en kunnen het beste worden overgelaten aan reparatieprofessionals of specialisten bij je dealer. Hier lees je hoe je kunt controleren of de hals van je instrument correct is afgesteld:
Begin met het bevestigen van een capo op de eerste fret. Druk vervolgens op de snaar op de plek waar de hals aan de body vastzit. In deze staat moet er een opening van 0,2 mm – 0,5 mm zijn tussen de bovenkant van de zevende fret en de snaar. Als deze opening correct is, zijn er geen grote problemen met de halsafstelling (figuur 6).
Als deze opening te groot is, is de hals te sterk gebogen; dit zorgt ervoor dat de actie in het midden van de hals te hoog is en de intonatie en bespeelbaarheid worden belemmerd.
Zelfs als er helemaal geen opening is, is dit geen probleem als je geen fretbrom of tonen ervaart die niet zuiver klinken. Als je deze problemen wel ervaart, moet de hals worden afgesteld.
Zadelafstellingen
Als de actie te hoog of te laag is, ook al is de hals correct afgesteld, kan het nodig zijn om het zadel af te stellen. Net als bij de hals vereisen afstellingen aan het zadel speciale technieken en gereedschappen en moeten deze worden uitgevoerd door reparatieprofessionals of specialisten bij je dealer.
Vooral bij akoestisch-elektrische gitaren moet speciale aandacht worden besteed aan modellen met een pickup onder het zadel. Bij dergelijke modellen kan het geluid drastisch worden beïnvloed als het zadel te hoog of te laag is. We vragen je om dergelijke aanpassingen niet zelf uit te voeren.

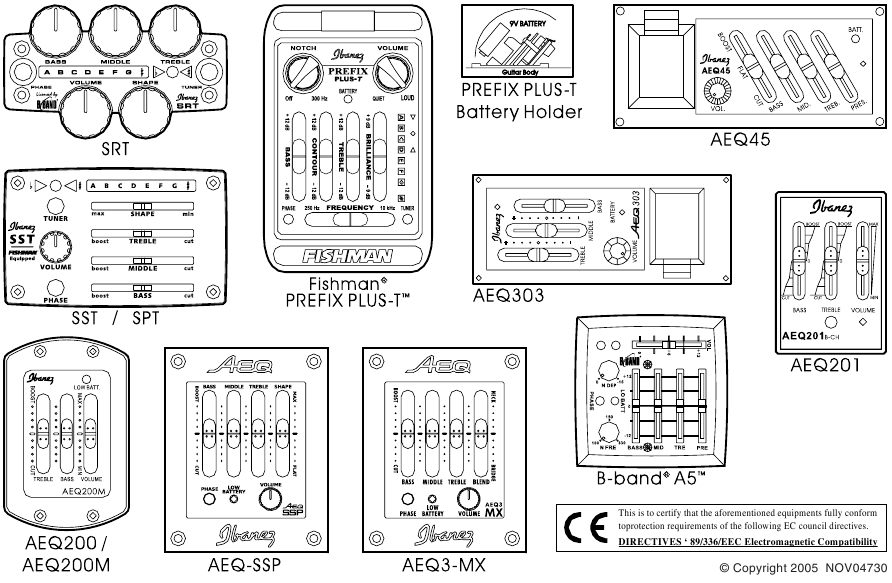

Voorversterker
Hiermee wordt verklaard dat de bovengenoemde apparatuur volledig voldoet aan de beschermingseisen van de volgende EG-richtlijnen. RICHTLIJNEN ' 89/336/EEG Elektromagnetische compatibiliteit
Basisfuncties
VOLUME
Regelt de algehele versterking van de voorversterker.
TREBLE
Regelt de boost/cut van de hoge frequenties.
MIDDLE
Regelt de boost/cut van de middenfrequenties.
BASS
Regelt de boost/cut van de lage frequenties.
Speciale functies
SHAPE (SST, SRT, SPT, AEQ-SSP)
Regelt de "vorm" (Shape) van het klankkarakter van het instrument. De Shape-regelaar past tegelijkertijd de boost en cut van de hoge/lage en middenfrequenties aan met vooraf bepaalde intervallen. Wanneer de schuifregelaar vlak is afgesteld, heeft dit geen effect op de toon.
PHASE (SST, SRT, B-Band® A5™, Fishman® PREFIX PLUS-T™, SPT, AEQ-SSP, AEQ3-MX)
Keer de fase om om feedback te verminderen.
LOW BATTERY (B-Band® A5™, Fishman® PREFIX PLUS-T™, AEQ-SSP, AEQ3-MX)
Wanneer het batterijniveau onder het optimale niveau daalt, knippert deze indicator.
BATTERY & B-CH (AEQ-45, AEQ-303, AEQ-201)
Door op deze knop te drukken, wordt de batterijspanning getest. Als de led niet oplicht, moet de batterij worden vervangen.
CONTOUR (Fishman® PREFIX PLUS-T™)
Regelt de boost/cut die wordt toegepast op de geselecteerde contour FREQUENCY.
FREQUENCY (Fishman® PREFIX PLUS-T™)
Bepaalt de frequentieband die wordt geboost/gecut door de CONTOUR-niveauregelaar.
PRE (B-Band® A5™) / BRILLIANCE (Fishman® PREFIX PLUST™)
Regelt de boost/cut van de resonerende stijl.
N.FRE (B-Band® A5™) / NOTCH (Fishman® PREFIX PLUS-T™)
Selecteert de frequentie die feedback veroorzaakt.
N. DEP (B-Band® A5™)
Bepaalt hoeveel van de geselecteerde feedback wordt "weggefilterd" of geëlimineerd.
BLEND (AEQ3-MX)
Regelt de balans tussen de signalen van de Ibanez magnetische pickup en de Fishman® Sonicore™ under-saddle pickup.
Stemapparaat functies
TUNER ON/OFF SWITCH
Het vermogen wordt in- of uitgeschakeld door elke keer op deze schakelaar te drukken. Het stemapparaat wordt na 5 minuten automatisch uitgeschakeld. (Je kunt dit inschakelen, zelfs als er geen kabel is aangesloten.)
Een beveiligingscircuit wordt direct na het inschakelen geactiveerd, dus het kan zijn dat het stemapparaat niet reageert op een zacht gespeelde noot. Speel de eerste noot krachtig om het stemapparaat te activeren.
NOTE INDICATOR LEDs
Deze leds geven de noot van de snaren weer die je speelt. Bij het stemmen van verhoogde of verlaagde tonen, zoals G#, lichten zowel de G-indicator als de #-indicator op. Deze leds geven de noot van de snaren weer die je speelt. Als de noot die op de nootindicator-led wordt weergegeven anders is dan degene die je wilt, probeer dan de snaar aan te spannen of los te maken totdat de juiste led oplicht. Wees voorzichtig dat je de snaren niet te strak aanspant (overstemt), omdat de snaren kunnen breken. Bij twijfel is het beter om lager te stemmen en de snaren los te maken en vervolgens weer omhoog te stemmen om de gewenste toonhoogte te vinden.
TUNING GUIDE LEDs
Wanneer de snaar gestemd is, licht de groene led in het midden op. Als de toonhoogte van de snaar te laag is, licht de rode led aan de linkerkant op. Als de toonhoogte van de snaar te hoog is, licht de rode led aan de rechterkant op.
Opmerkingen
Vervang de batterijen als je een van de volgende dingen opmerkt.
- Verminderde geluidskwaliteit of volume
- Het stemapparaat reageert niet wanneer je het inschakelt
- De leds werken niet wanneer je het stemapparaat inschakelt
- De batterijcontrole-led brandt of knippert
Om te voorkomen dat de batterij onnodig wordt verbruikt, koppel je de stekker los van de uitgang wanneer je de gitaar niet gebruikt.
(Fishman, Sonicore en PREFIX PLUS-T zijn handelsmerken van Fishman Transducers, Inc.)
