Grasslin QEG-2, QEG-2S - Programmeerhandleiding

Veiligheidsinstructies

• Installatie moet worden uitgevoerd door een professionele elektricien!

• Om letsel te voorkomen, mag het apparaat alleen worden geïnstalleerd door een gekwalificeerde elektricien!
• Voordat u de batterij vervangt, moet het apparaat worden losgekoppeld van de stroomvoorziening!
• Neem de nationale voorschriften en veiligheidsinstructies in acht.
• Storingen en wijzigingen aan het apparaat maken de garantie ongeldig.
• Maximale diameter van de geleiderlijnen voor de aansluitklemmen: 2 x 2,5 mm²

Lees en volg deze instructies om een perfecte werking van het apparaat en een veilige bediening te garanderen.

Informatie over het apparaat

Wat is een programmeur?
...een uitleg voor huishoudens (zoals aanbevolen door de Energy Savings Trust)

Met programmeurs kunt u 'AAN'- en 'UIT'-tijdvakken instellen. Sommige modellen schakelen de centrale verwarming en het warm tapwater tegelijkertijd in en uit, terwijl andere modellen het mogelijk maken om het warm tapwater en de verwarming op verschillende tijden in en uit te schakelen.

Stel de 'AAN'- en 'UIT'-tijdvakken in overeenkomstig uw eigen levensstijl. Op sommige programmeurs moet u ook instellen of u wilt dat de verwarming en het warme water continu werken, werken volgens de gekozen 'AAN'- en 'UIT'-verwarmingsperioden of permanent uitgeschakeld zijn.

De tijd op de programmeur moet correct zijn. Sommige types moeten in de lente en herfst worden aangepast bij de overgang tussen Greenwich Mean Time en British Summer Time.

Mogelijk kunt u het verwarmingsprogramma tijdelijk aanpassen, bijvoorbeeld 'Override' (Ophangen), 'Advance' (Vooruitgang) of 'Boost' (Boost). Deze worden uitgelegd in de instructies van de fabrikant.

De verwarming werkt niet als de ruimtethermostaat de verwarming heeft uitgeschakeld. En als u een warmwaterboiler hebt, werkt de waterverwarming niet als de boilertemperatuur voelt dat het warme water de juiste temperatuur heeft bereikt.

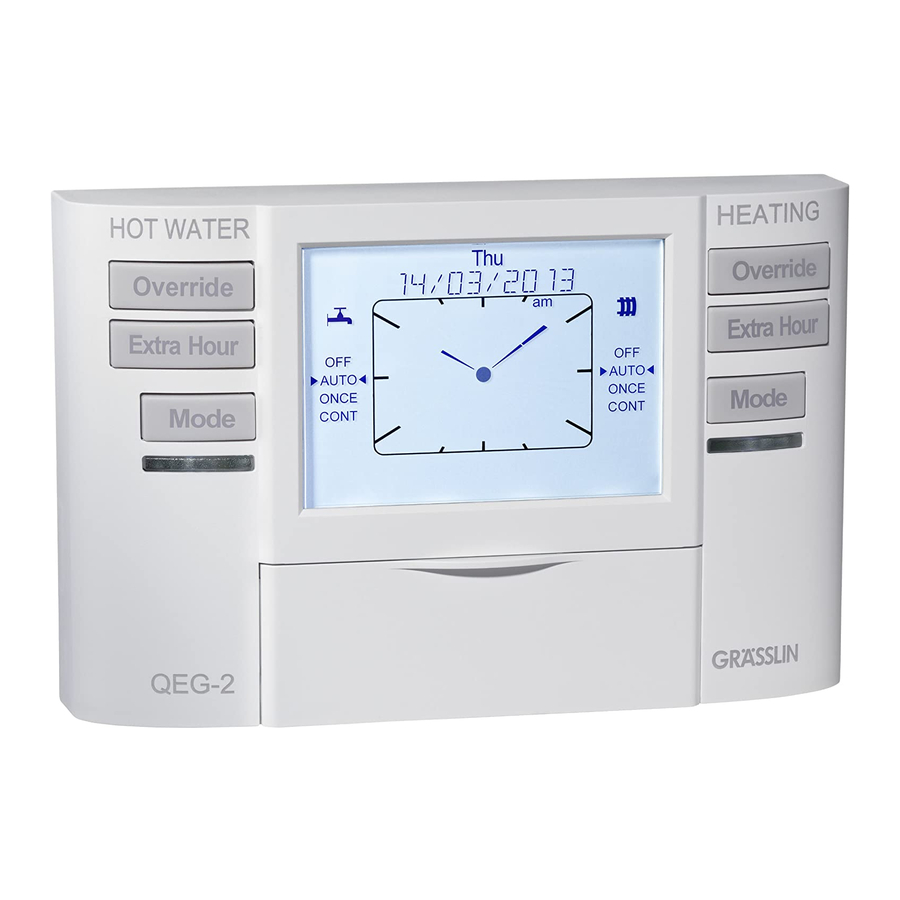

Beschrijving van het apparaat

Uw tweekanaals programmeur biedt timingcontrole voor uw centrale verwarming en warm tapwater, zodat u AAN- en UIT-perioden kunt instellen die passen bij uw eigen levensstijl.

• LCD-display met achtergrondverlichting
• Real Time Clock
• Maximaal 3 AAN/UIT per dag
• Automatische omschakeling zomer-/wintertijd
• Dagelijkse, wekelijkse ¹⁾ en week-weekend ¹⁾ programmeermogelijkheid
• Verschillende werkingsmodi: OFF, AUTO, ONCE, CONTINUOUS en HOLIDAYS ¹⁾
• Handmatige override-functie
• Handmatige extra uur functie
• 3 verschillende voorgeprogrammeerde profielen, aanpasbaar door de gebruiker
• Indicatie & acties voor boileronderhoudsinterval ¹⁾

Beoogd gebruik

• De programmeur wordt gebruikt om centrale verwarmingszonesystemen of combiketels en warm tapwatersystemen ("volledig gepompt" of "zwaartekrachtgevoed") te regelen.
• Alleen geschikt voor gebruik in droge ruimtes!
• Niet installeren in de buurt van apparaten die inductieve ontladingen genereren (motoren, transformatoren, enz.)

Technische gegevens

Afmetingen H x B x D (mm)	95 x 148 x 36
Gewicht g (ong.)	285
Voeding	230 V AC / 50-60 Hz
Stroomverbruik	< 3 W
Stroomreserve	> 2u
Schakelvermogen	3 A 250 V ~ resistief, cos φ = 1 3 A 250 V ~ inductief, cos φ = 0.6
Tijdsweergave	24 u of 12 u AM/PM formaat
Resolutie tijdinstelling Tijd van de dag Programma's / min. schakelen	1 min. 1 min.
Programma's	Selecteerbaar (dagelijks, wekelijks of week-weekend)
Aantal schakelingen per dag	3 AAN/UIT-paren (2 AAN/UIT-paren selecteerbaar)
Bedrijfstemperatuurbereik	0°C... + 45°C
Omgevingstemperatuur	-20°C... + 55°C
Vochtigheidsbereik	10 tot 90% RH, niet condenserend
Nauwkeurigheid	Type ± 1 sec./dag bij +20°C
Aansluitcapaciteit	2 x 2,5 mm 2
Beschermingsklasse	IP 30
Europese normen	EN60730-2-7 Voldoet aan de bouwvoorschriften (Part L UK) (Part J Scotland)

Installatie en montage

• Installatie moet worden uitgevoerd door een professionele elektricien!

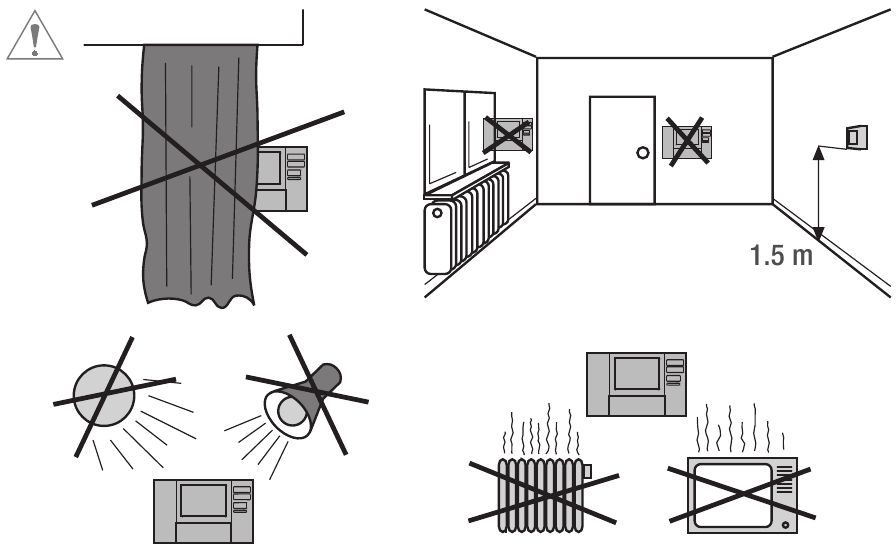

Algemene informatie

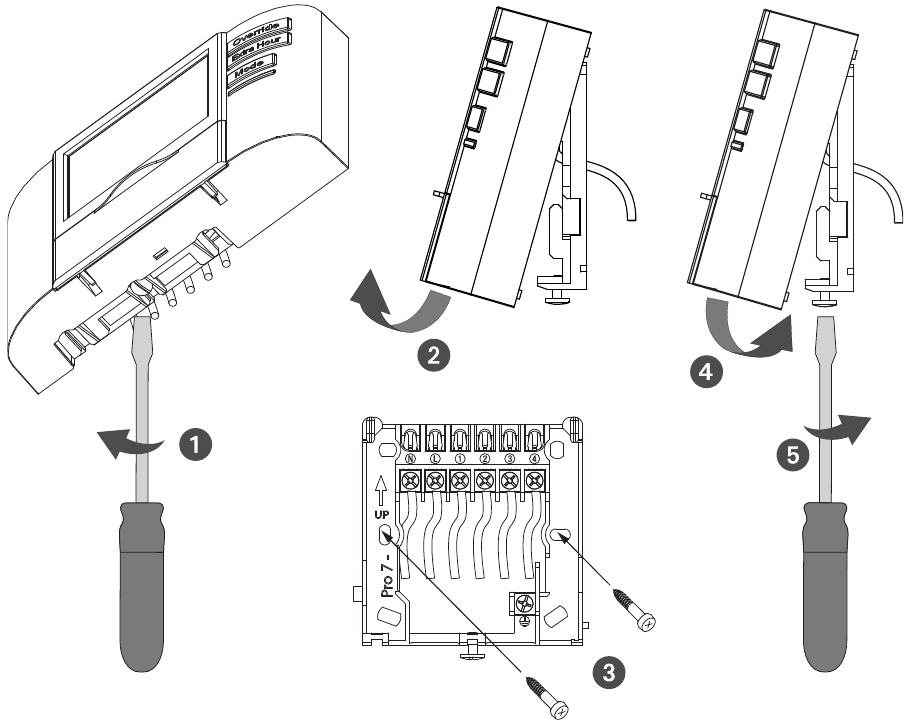

Behuizing openen/sluiten en wandmontage

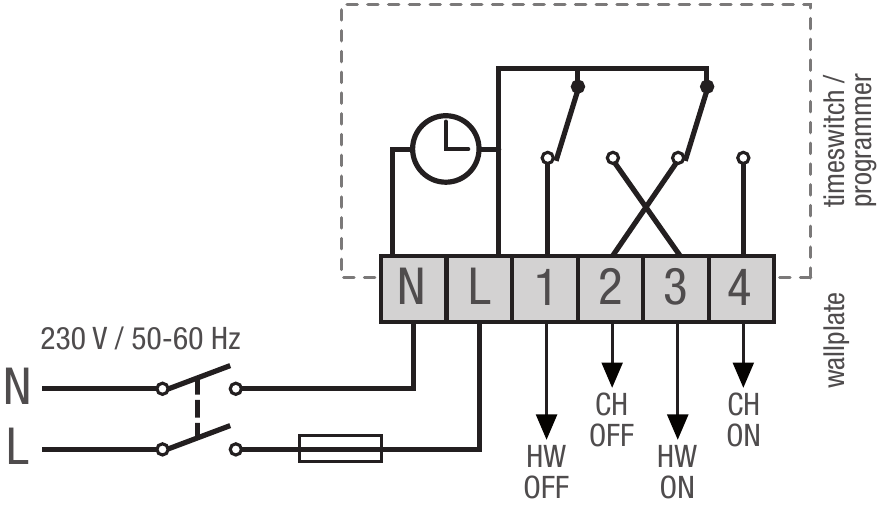

Bedradingsschema

Snelstartgids – 3 klikken naar totale controle

1. Sluit de netspanning aan.
2. Druk drie keer op OK.

• Het standaard ingebouwde programma wordt uitgevoerd.
• U kunt de QEg bedienen met de knoppen Override (Ophangen), Extra Hour (Extra uur) of Mode (Modus).

Lees de volledige instructies als u meer wilt weten.

Bediening en configuratie

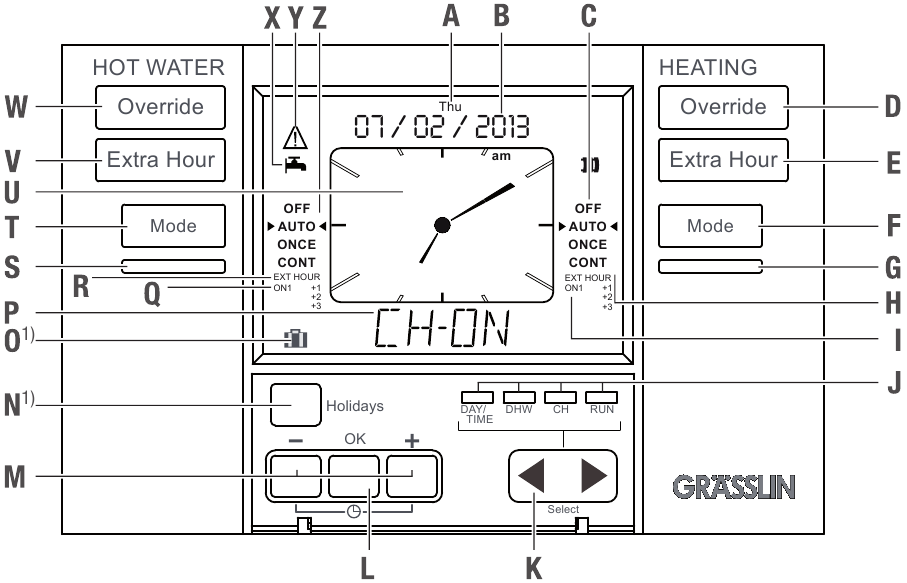

Display / Functietoetsen

1. Dag van de week indicator
2. Huidige dag, maand, jaar
3. Bedrijfsmodus indicator centrale verwarming
4. Overrideknop centrale verwarming
5. Extra uurknop centrale verwarming
6. Bedrijfsmodusknop centrale verwarming
7. Indicatorlamp centrale verwarming
8. Extra uuraanduiding centrale verwarming
9. Aanduiding programmeringsperiode centrale verwarming
10. Selecteer indicatorlampen
11. Selecteren
12. Ok-knop
13. "-" en "+"-knop
14. ¹⁾ Vakantieknop
15. ¹⁾ Vakantie-icoon
16. Informatie tekstregel
17. Aanduiding programmeringsperiode sanitair warm water
18. Extra uuraanduiding sanitair warm water
19. Indicatorlamp sanitair warm water
20. Bedrijfsmodusknop sanitair warm water
21. Analoge klok / huidige tijd
22. Extra uurknop sanitair warm water
23. Overrideknop sanitair warm water
24. Sanitair warm water icoon
25. Waarschuwingsicoon
26. Bedrijfsmodus indicator sanitair warm water

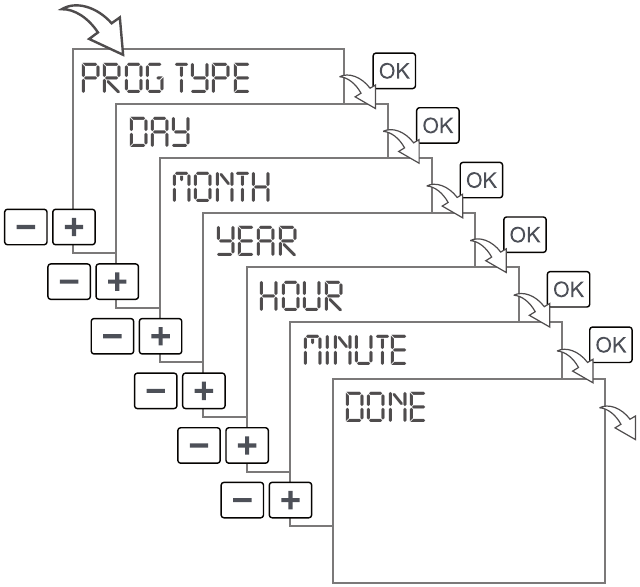

Inbedrijfstelling

Wanneer u de timer voor het eerst gebruikt, moet u het programmeringstype, de datum en de tijd instellen.

1. Sluit de programmeur aan op de stroomvoorziening.

• De productnaam en het versienummer worden kort weergegeven.
• Het vooraf ingestelde PROGRAMMING TYPE (PROGRAMMERINGSTYPE) en OK knipperen.

Afhankelijk van het product kunt u kiezen tussen drie verschillende instellingen: Dagelijks, Wekelijks ¹⁾ of Week-Weekend ¹⁾.

Dagelijks	Alle dagen (maandag - zondag) worden geprogrammeerd met hetzelfde AAN/UIT tijdschema
Wekelijks 1)	U kunt elke dag (maandag, dinsdag, ...) programmeren met een verschillend AAN/UIT tijdschema
Week-Weekend 1)	U kunt maandag - vrijdag programmeren met een AAN/UIT tijdschema en zaterdag - zondag met een ander tijdschema.

2. Kies het gewenste programmeringstype (DAILY (DAGELIJKS), WEEKLY ¹⁾ (WEKELIJKS), WEEK-WEEKEND ¹⁾ (WEEK-WEEKEND)), of , en bevestig met ..

• De vooraf ingestelde waarde DATE (DATUM) knippert.

3. Voer de dag in, of , en bevestig met .

• De vooraf ingestelde waarde MONTH (MAAND) knippert.

4. Voer de maand in, of , en bevestig met .

• De vooraf ingestelde waarde YEAR (JAAR) knippert.

5. Voer het jaar in, of , en bevestig met .

• Het voorinstelling TIME (TIJD) knippert.

6. Voer het uur in, of , en bevestig met .

• De vooraf ingestelde waarde MINUTE (MINUUT) knippert.

7. Voer de minuut in, of , en bevestig met .

• De datum en tijd worden opgeslagen.
• De programmeur gaat naar de RUN (UITVOEREN)-modus.

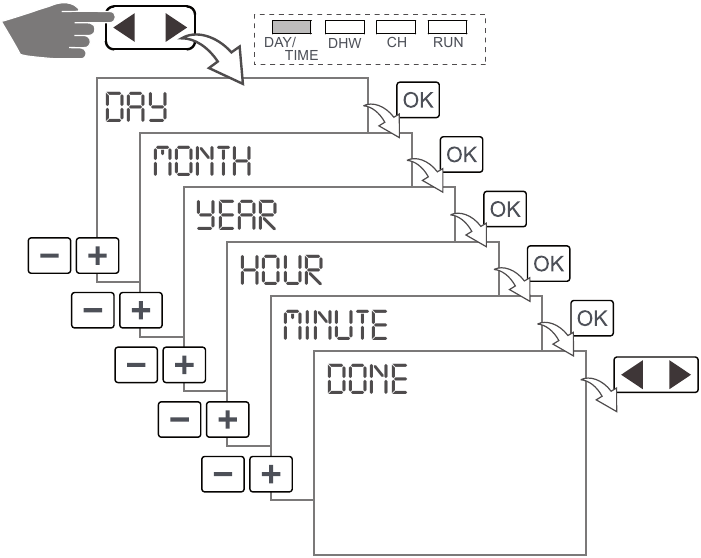

Datum en tijd instellen

Als u de datum of tijd wilt wijzigen, volgt u de onderstaande instructies:

1. Druk op de SELECT (SELECTEREN) totdat menu DAY/TIME (DAG/TIJD) is geselecteerd.

• De indicatorlamp DAY/TIME (DAG/TIJD) is AAN.

2. Voer de dag in, of , en bevestig met .

• De vooraf ingestelde waarde MONTH (MAAND) knippert.

3. Voer de maand in, of , en bevestig met .

• De vooraf ingestelde waarde YEAR (JAAR) knippert.

4. Voer het jaar in, of , en bevestig met .

• Preset TIME (TIJD) wordt weergegeven.

5. Voer het uur in, of , en bevestig met .

• De vooraf ingestelde waarde MINUTE (MINUUT) knippert.

6. Voer de minuut in, of , en bevestig met .

• De datum en tijd worden opgeslagen. Vakanties DAY/ DHW CH RUN TIME OK

7. Druk op de SELECT (SELECTEREN) totdat indicatorlamp RUN (UITVOEREN) AAN is.

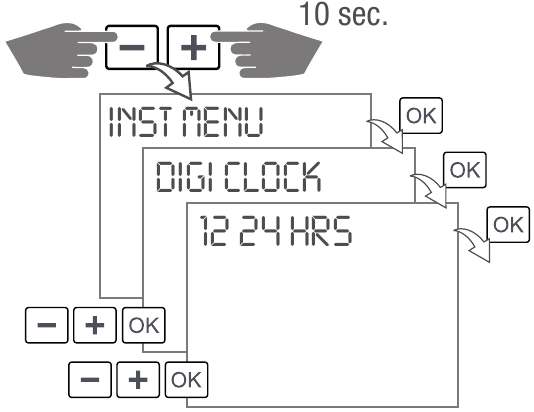

AM/PM-tijdweergave wijzigen in 24-uurs klok

Uw programmeur kan werken met de 12-uurs AM/PM- of 24-uurs klokindeling.
Als u de klokindeling wilt wijzigen, volgt u de onderstaande instructies:

1. Zorg ervoor dat het apparaat in de RUN (UITVOEREN)-modus werkt.
2. Houd knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU (INSTELLINGENMENU) opent en OK knippert.

3. Bevestig met .

• Het menu-item DIGI CLOCK (DIGITALE KLOK) wordt weergegeven.

4. Druk op om de instellingen te bewerken.

• Instelling NO (NEE) knippert.

5. Druk op of om door het menu te bladeren. Kies YES (JA) en bevestig met .

• Instelling AM PM knippert.

6. Druk op of om door het menu te bladeren. Kies AM PM of 24 HRS en bevestig met .

• De gekozen instelling wordt opgeslagen.
• Het volgende menu-item bACKLIGHT (ACHTERGRONDVERLICHTING) wordt weergegeven.

7. Druk op de SELECT (SELECTEREN) totdat indicatorlamp RUN (UITVOEREN) AAN is.

Een ingebouwd programma uitvoeren (standaardprogramma's)

Als de datum en tijd correct zijn, werkt uw timer nu volgens de ingebouwde programma's. Deze zijn ontworpen om op de gebruikelijke tijden gedurende de dag verwarming te bieden.
De ingebouwde programma's geven u een startpunt dat u kunt personaliseren aan uw eigen wensen, zie het gedeelte "Centrale verwarmingsprogramma bekijken/bewerken" of "Tapwaterprogramma bekijken/bewerken".

Ingebouwd programma STD (STANDAARD)
Dagelijks	ON1: 06:30 uur	ON2: 12:00 uur*	ON3: 16:30 uur
	OFF1: 08:30 uur	OFF2: 12:00 uur*	OFF3: 22:30 uur
Wekelijks 1)	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:30 uur
	OFF1: 08:30 uur	OFF2: 13:00 uur	OFF3: 22:30 uur
Week- Weekend 1)	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:30 uur	Ma - Vr
	OFF1: 08:30 uur	OFF2: 13:00 uur	OFF3: 22:30 uur
	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:00 uur	Za - Zo
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 22:30 uur
Ingebouwd programma HOME
Dagelijks	ON1: 06:30 uur	ON2: 12:00 uur*	ON3: 16:00 uur
	OFF1: 09:30 uur	OFF2: 12:00 uur*	OFF3: 23:00 uur
Wekelijks 1)	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:00 uur
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 23:00 uur
Week- Weekend 1)	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:30 uur	Ma - Vr
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 23:00 uur
	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 16:00 uur	Za - Zo
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 23:00 uur
Ingebouwd programma ECO
Dagelijks	ON1: 06:30 uur	ON2: 12:00 uur*	ON3: 17:30 uur
	OFF1: 07:30 uur	OFF2: 12:00 uur*	OFF3: 22:00 uur
Wekelijks 1)	ON1: 08:30 uur	ON2: 12:00 uur	ON3: 17:30 uur
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 22:00 uur
Week- Weekend 1)	ON1: 06:30 uur	ON2: 12:00 uur	ON3: 17:30 uur	Ma - Vr
	OFF1: 07:30 uur	OFF2: 12:00 uur	OFF3: 22:00 uur
	ON1: 08:30 uur	ON2: 12:00 uur	ON3: 17:30 uur	Za - Zo
	OFF1: 09:30 uur	OFF2: 13:00 uur	OFF3: 22:30 uur

* Aan/uit-programma's met dezelfde tijd heffen elkaar op - er zal geen schakeling plaatsvinden.

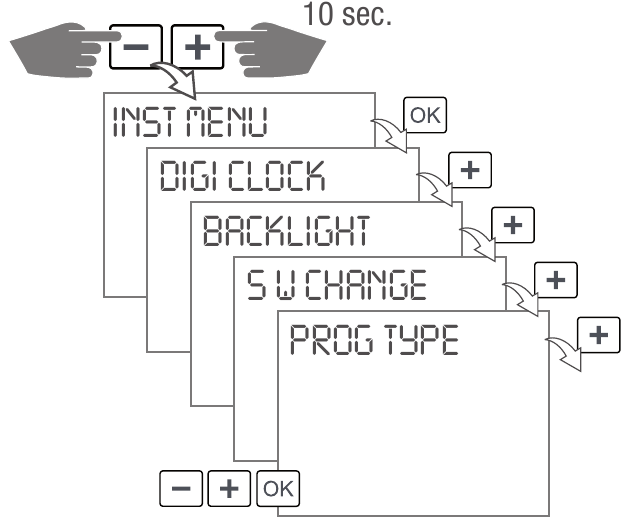

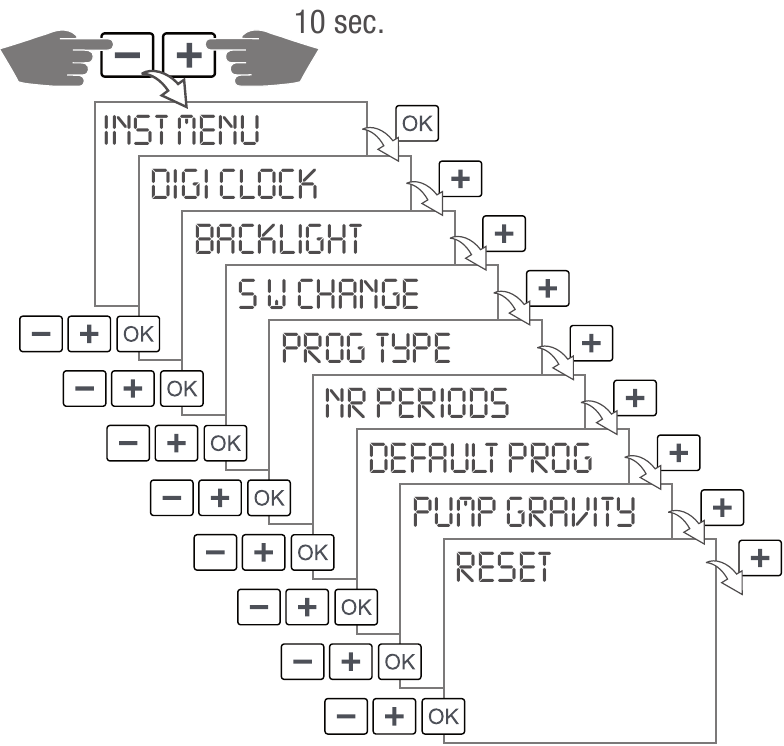

De ingebouwde programma's kunnen worden geselecteerd in het INSTALLERS MENU (INSTALLATEURSMENU).
Om toegang te krijgen tot het installateursmenu, moet het apparaat in de RUN (UITVOEREN)-modus werken.

1. Zorg ervoor dat het apparaat in de RUN (UITVOEREN)-modus werkt.
2. Houd knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU (INSTELLINGENMENU) opent en OK knippert.

3. Bevestig met .

• Het installateursmenu is geactiveerd.

4. Druk 3 x op tot PROG TYPE (PROGRAMMATYPE) wordt weergegeven.
5. Druk op om de instellingen te bewerken.

• De vooraf ingestelde waarde knippert.

6. Druk op of om door het menu te bladeren. Kies de gewenste instelling (DAILY (DAGELIJKS), WEEKLY ¹⁾ (WEKELIJKS), 5-2 DAYS ¹⁾ (5-2 DAGEN)) en bevestig met .

• De gekozen instelling is opgeslagen.
• Het volgende menu-item NR PERIODS (AANTAL PERIODEN) wordt weergegeven.

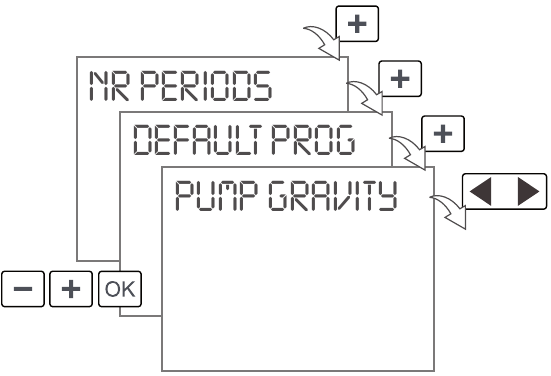

7. Druk op om naar DEFAULT PROG (STANDAARDPROGRAMMA) te gaan.
8. Druk op om de instellingen te bewerken.

• De vooraf ingestelde waarde knippert.

9. Druk op of om door het menu te bladeren. Kies de gewenste instelling (STD, HOME of ECO) en bevestig met .

• De gekozen instelling is opgeslagen
• Het volgende menu-item PUMP GRAVITY (POMP ZWAARTEKRACHT) wordt weergegeven.

10. Druk op SELECT tot het indicatielampje RUN (UITVOEREN) brandt.

Tapwatersystemen

"volledig gepompt systeem" of "systeem met zwaartekrachtvoeding"

Volledig gepompt tapwatersysteem (PUMPED (GEPOMPT))

De term voor elke boiler die een pomp gebruikt om alle warmte van de boiler naar elk deel van het systeem te verplaatsen, is "volledig gepompt". In de regel wordt één pomp gebruikt om het water door kleppen te laten circuleren die de stroom naar het relevante deel van het systeem leiden (centrale verwarming of tapwater). In dit type systeem kunnen beide kanalen van de programmeur onafhankelijk van elkaar werken.

Tapwatersysteem met zwaartekrachtvoeding (GRAVITY (ZWAARTEKRACHT))

In warmwatersystemen met zwaartekrachtvoeding is er, wanneer de boiler aangaat om de verwarming te onderhouden, onvermijdelijk een bepaalde circulatie door de warmwateropslagtank, die dan opwarmt. Dan is het niet mogelijk om onafhankelijke programma's voor verwarming en warm water te hebben.

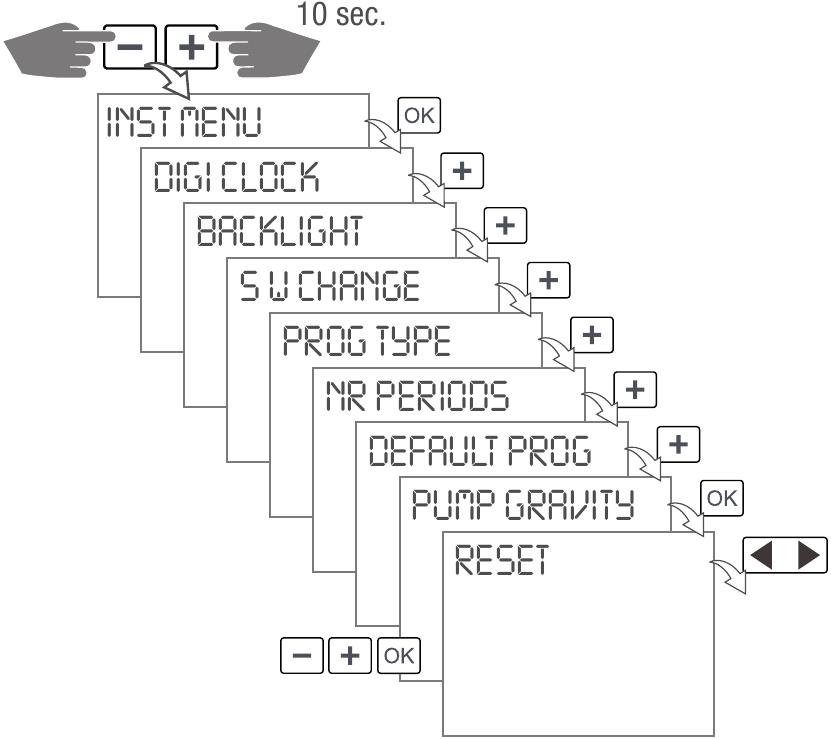

U kunt het gewenste systeem kiezen in het INSTALLERS MENU (INSTALLATEURSMENU).
Om toegang te krijgen tot het installateursmenu, moet het apparaat in de RUN (UITVOEREN)-modus werken.

1. Zorg ervoor dat het apparaat in de RUN (UITVOEREN)-modus werkt.
2. Houd knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU (INSTELLINGENMENU) opent en OK knippert.

3. Bevestig met .

• Het installateursmenu is geactiveerd.

4. Druk 6 x op tot PUMP GRAVITY (POMP ZWAARTEKRACHT) wordt weergegeven.
5. Druk op om de instellingen te bewerken.

• De vooraf ingestelde waarde knippert.

6. Druk op of om door het menu te bladeren. Kies de gewenste instelling (PUMPED (GEPOMPT) OF gRAVITY (ZWAARTEKRACHT)) en bevestig met .

• De gekozen instelling is opgeslagen.
• Het volgende menu-item RESET wordt weergegeven.

7. Druk op de SELECT tot het indicatielampje RUN (UITVOEREN) brandt.

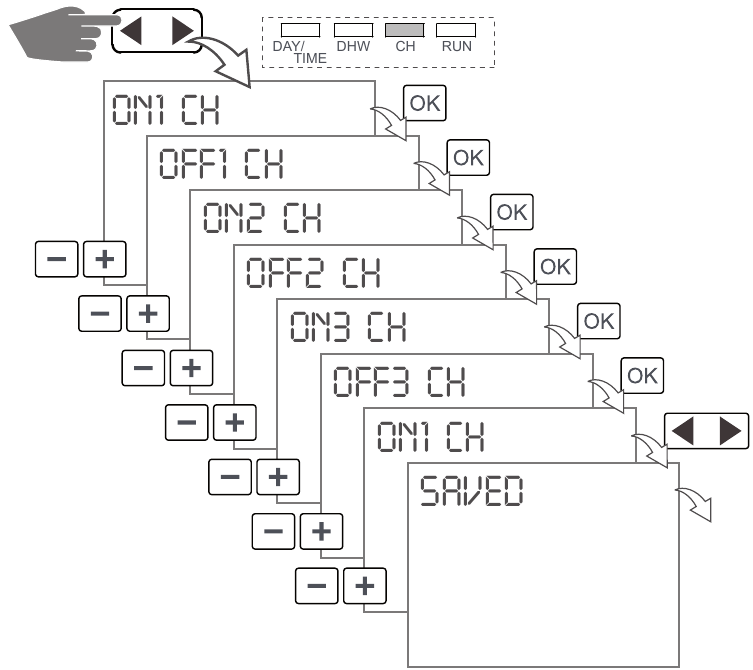

Programma centrale verwarming (CH) beoordelen/bewerken

Afhankelijk van het product kunt u kiezen uit drie verschillende instellingen: Dagelijks, Wekelijks¹⁾ of Week-Weekend (5-2 dagen) ¹⁾.

Dagelijks	Alle dagen (maandag - zondag) worden geprogrammeerd met hetzelfde AAN/UIT-tijdschema
Wekelijks 1)	U kunt elke dag (maandag, dinsdag, ...) programmeren met een ander AAN/UIT-tijdschema
Week-Weekend 1)	U kunt maandag - vrijdag programmeren met een AAN/UIT-tijdschema en zaterdag - zondag met een ander.

U kunt de gewenste instelling kiezen in het INSTALLERS MENU.
Elk programma heeft drie paren AAN/UIT-schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur 's ochtends en 2.50 uur 's ochtends (op de volgende dag).

¹⁾ Functie niet beschikbaar voor alle producten.

Voorbeeld 1: Dagelijkse programmering CH, ingebouwd programma STD

1. Druk op SELECT totdat indicatielampje CH AAN is.

• Vooraf ingestelde waarde ON1 (06:30) knippert.

Tijd instellen:
Druk kort op of om de tijd in stappen van 1 minuut te verhogen/verlagen.
Houd of langer dan 2 seconden ingedrukt om de tijd snel te verhogen/verlagen.
Of druk op OK om een weergegeven (knipperende) waarde te bevestigen

2. Voer het uur en de minuut in voor de nieuwe ON1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF1 (08:30) knippert.

3. Voer het uur en de minuut in voor de nieuwe OFF1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON2 (12:00) knippert.

4. Voer het uur en de minuut in voor de nieuwe ON2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF2 (12:00) knippert.

5. Voer het uur en de minuut in voor de nieuwe OFF2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON3 (16:30) knippert.

6. Voer het uur en de minuut in voor de nieuwe ON3 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF3 (22:30) knippert.

7. Voer het uur en de minuut in voor de nieuwe OFF3 opdracht, of , en bevestig met .

• Ingestelde waarde ON1 knippert.

8. Druk op de SELECT totdat indicatielampje RUN AAN is.

• Het programma is opgeslagen.

Voorbeeld 2: Wekelijkse programmering CH, ingebouwd programma STD Vakanties DAG/ DHW CH LOOPT TIJD OK

1. Druk op de SELECT totdat indicatielampje CH AAN is.

• Dag MA knippert.

U hebt de mogelijkheid om elke dag individueel te bewerken of u kunt dagblokken maken, bijvoorbeeld di, wo, vr en za, waar u dezelfde AAN- en UIT-volgorde kunt instellen.
Dagen die u niet selecteert, behouden de vooraf ingestelde waarden.

Dag instellen:

2. Selecteer de eerste gewenste dag, of , en bevestig met .

• Het menu-item ADD DAY wordt weergegeven.

ADD DAY: YES

• Kies YES, of , als u een dagblok wilt maken en bevestig met .
  • De volgende dag knippert.
• Selecteer de volgende dag die u wilt toevoegen aan het dagblok, of , en bevestig met .
  • Het menu-item ADD DAY wordt weergegeven.
• Herhaal dit proces totdat de gewenste dagen zijn geselecteerd.
  Kies op de laatst geselecteerde dag NO voor ADD DAYS en bevestig met .
  • De geselecteerde dagen worden weergegeven in het display.
  • De vooraf ingestelde tijd ON1 (06:30) knippert.

ADD DAY: NO

Kies NO, of , als u elke dag individueel wilt bewerken

• De vooraf ingestelde tijd ON1 (06:30) knippert.

Tijd instellen:
Druk kort op of om de tijd in stappen van 1 minuut te verhogen/verlagen.
Houd of langer dan 2 seconden ingedrukt om de tijd snel te verhogen/verlagen.
Of druk op OK om een weergegeven (knipperende) waarde te bevestigen

3. Voer het uur en de minuut in voor de nieuwe ON1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF1 (08:30) knippert.

4. Voer het uur en de minuut in voor de nieuwe OFF1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON2 (12:00) knippert.

5. Voer het uur en de minuut in voor de nieuwe ON2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF2 (13:00) knippert.

6. Voer het uur en de minuut in voor de nieuwe OFF2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON3 (16:30) knippert.

7. Voer het uur en de minuut in voor de nieuwe ON3 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF3 (22:30) knippert.

8. Voer het uur en de minuut in voor de nieuwe OFF3 opdracht, of , en bevestig met .

• De tijd is opgeslagen.
• Het menu-item SELECT DAY wordt weergegeven.

9. U kunt een nieuwe dag selecteren en bewerken, of , of druk op de SELECT totdat het programmeermenu RUN is geselecteerd om af te sluiten.

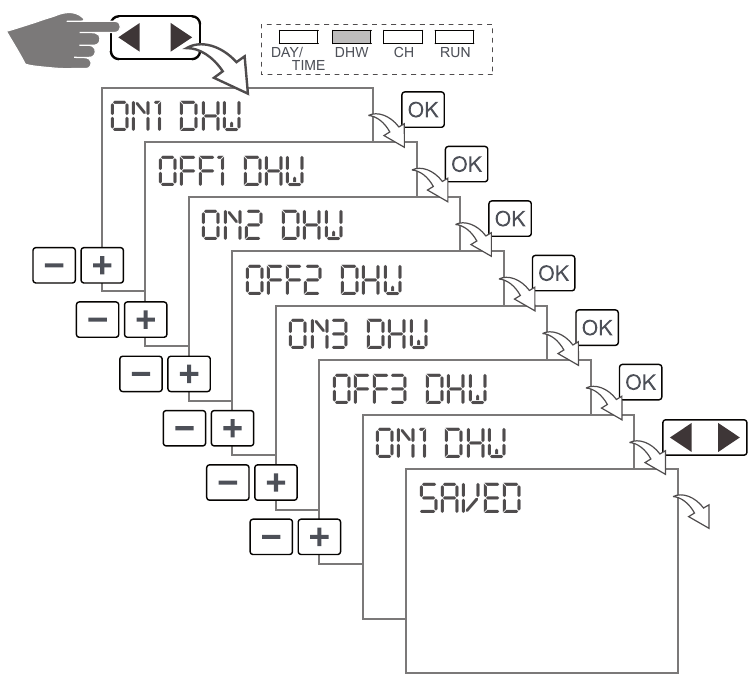

Programma warm tapwater (DHW) controleren/bewerken

Afhankelijk van het product kunt u kiezen tussen drie verschillende instellingen: Dagelijks, Wekelijks ¹⁾ of Weekend-Weekend (5-2 dagen) ¹⁾

Dagelijks	Alle dagen (maandag - zondag) zijn geprogrammeerd met hetzelfde AAN/UIT-tijdschema
Wekelijks 1)	U kunt elke dag (maandag, dinsdag, ...) programmeren met een ander AAN/UIT-tijdschema
Weekend-Weekend 1)	U kunt maandag - vrijdag programmeren met een AAN/UIT-tijdschema en zaterdag - zondag met een ander schema. VERWARMING

U kunt de gewenste instelling kiezen in het INSTALLATEURSMENU.
Elk programma heeft drie paren AAN/UIT-schakeltijden per dag. Elke tijd kan worden ingesteld tussen 3.00 uur en 2.50 uur (de volgende dag). Om uw programma voor warm tapwater te controleren of te bewerken, drukt u op de SELECT totdat menu DHW is geselecteerd.

Voorbeeld: Dagelijkse programmering DHW, ingebouwd programma STD

1. Druk op de SELECT totdat het controlelampje DHW brandt.

• Vooraf ingestelde waarde ON1 (06:30) knippert.

1. Voer uur en minuut in voor de nieuwe ON1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF1 (08:30) knippert.

3. Voer uur en minuut in voor de nieuwe OFF1 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON2 (12:00) knippert.

4. Voer uur en minuut in voor de nieuwe ON2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF2 (12:00) knippert.

5. Voer uur en minuut in voor de nieuwe OFF2 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde ON3 (16:30) knippert.

6. Voer uur en minuut in voor de nieuwe ON3 opdracht, of , en bevestig met .

• Vooraf ingestelde waarde OFF3 (22:30) knippert.

7. Voer uur en minuut in voor de nieuwe OFF3 opdracht, of , en bevestig met .

• Ingestelde waarde ON1 knippert.

8. Druk op de SELECT totdat het controlelampje RUN brandt.

• Het programma is opgeslagen.

De instellingen voor een wekelijkse programmering DHW worden op dezelfde manier gedaan als de wekelijkse programmering voor centrale verwarming (CV), zie voorbeeld „Wekelijkse programmering CV" aan de linkerkant.

Bedrijfsmodi

De bedrijfsmodus kan alleen worden gewijzigd wanneer de RUN modus is geactiveerd (groen controlelampje RUN moet branden).

UIT	Het systeem blijft UIT.
AUTO	Het systeem wordt AAN en UIT geschakeld volgens het aangepaste programma.
EENMAAL	De verwarming gaat AAN op de eerste geprogrammeerde AAN-tijd en gaat UIT op de laatste geprogrammeerde UIT-tijd.
CONTINU	Het systeem blijft continu AAN.

OVERRIDE modus

De Override-functie (tijdelijke programma-override) stelt de gebruiker in staat om het huidige actieve programma voortijdig te beëindigen of een programma te starten voordat de geplande start plaatsvindt. Dit is afhankelijk van de huidige kanaalstatus.
De Override-functie is alleen van toepassing op het huidige programma en blijft actief tot de volgende programmawijziging. Daarna keert de programmeur terug naar de AUTO-modus.
De Override-functie is alleen beschikbaar wanneer het apparaat in de bedrijfsmodus AUTO en EENMAAL draait.

Voorbeeld
AUTO-modus

Voorbeeld 1

Voorbeeld 2

Extra-urendmodus

Vakanties DAG/TIJD OK Met de extra-urenknop kunt u het systeem maximaal 3 extra uren AAN zetten zonder het programma te wijzigen.

• Wanneer het blauwe controlelampje van de centrale verwarming UIT is, schakelt u met een druk op een EXTRA-URENknop de verwarming slechts één uur AAN.
• Wanneer het blauwe controlelampje van de centrale verwarming AAN is, verlengt u met een druk op een EXTRA-URENknop de geprogrammeerde AAN-periode met één uur.
• Door nogmaals op de EXTRA-URENknop te drukken, wordt de extra urenperiode met één uur verhoogd voor elke keer dat u op de knop drukt, tot een maximum van 3 uur.
• Om de extra uren te annuleren, blijft u op de EXTRA-UREN knop drukken totdat het bericht EXT UUR van het display verdwijnt. Het systeem keert terug naar de vorige status.

Voorbeeld
AUTO-modus

Voorbeeld 1

Voorbeeld 2

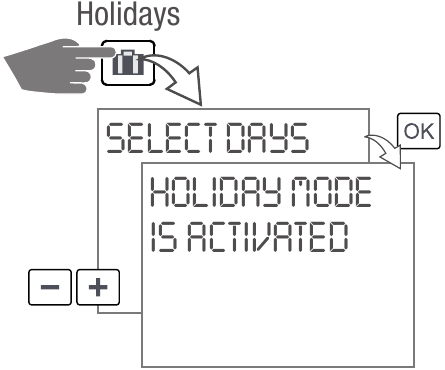

Vakantiemodus

Met de vakantiefunctie kunt u uw verwarmingssysteem voor een bepaald aantal dagen (van 1-90 dagen) UITschakelen. Hierdoor kunt u energie besparen en bijbehorende kosten besparen wanneer u niet thuis bent, maar de normale werking wordt hervat op de dag van uw terugkeer.

1. Zorg ervoor dat het apparaat in de RUN modus werkt.
2. Druk op de HOLIDAY knop.
3. Selecteer het gewenste aantal dagen, of , en bevestig met .

• De vakantiemodus is geactiveerd.

Om de vakantiefunctie te annuleren, drukt u gewoon nogmaals op de HOLIDAY knop. Als u de vakantiefunctie tijdens de winter gebruikt, dient u ervoor te zorgen dat u een secundair vorstbeveiligingsapparaat in uw systeem hebt om vorstschade te voorkomen.

Installatiemenu

De programmeur heeft een speciaal installatiemenu waarin bepaalde functies kunnen worden aangepast aan uw levensstijl of voorkeuren.
Om toegang te krijgen tot het installatiemenu (INST MENU) moet het apparaat in de RUN-modus werken (het groene indicatielampje RUN moet AAN zijn).

Als u de instellingen in het installatiemenu wilt wijzigen, volgt u de onderstaande instructies:

1. Zorg ervoor dat het apparaat in de RUN-modus werkt.
2. Houd de knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU wordt geopend en OK knippert.

3. Bevestig met .

• Het installatiemenu is geactiveerd, u kunt de instellingen wijzigen.

• Druk op of om door het menu te bladeren.
• Druk op om instellingen te bewerken/bevestigen en of om instellingen te selecteren.
• Om het installatiemenu te annuleren, drukt u op de knop .

De volgende instellingen zijn mogelijk:

Digitale klok (DIGI ClOCK)	Geeft de huidige tijd (uren/minuten) weer in een digitale en analoge klokindeling. Instelmogelijkheden: NO: digitale klok wordt niet weergegeven (standaardwaarde). YES: digitale klok wordt weergegeven. Als de digitale klok is ingesteld op YES, kunt u kiezen tussen de indeling 12 HRS (AM-PM) of 24 HRS.
Achtergrondverlichting (BACKLIGHT)	Instelmogelijkheden: PERMANENT ON: achtergrondverlichting altijd AAN (standaardwaarde). PERMANENT OFF: achtergrondverlichting altijd UIT. BUTTON PRESSED: achtergrondverlichting AAN wanneer er een drukknop wordt ingedrukt. Achtergrondverlichting gaat 20 seconden na de laatste drukknopdruk UIT.
Automatische omschakeling zomer-/wintertijd (S W CHANgE)	Automatische omschakeling zomer-/wintertijd. De zomertijd begint op de laatste zondag van maart (1:00 uur tot 2:00 uur) en eindigt op de laatste zondag van oktober (2:00 uur tot 1:00 uur), dan begint de wintertijd Instelmogelijkheden: ON: de omschakeling van de Z/W-tijd gebeurt automatisch (standaardwaarde) OFF: de omschakeling van de Z/W-tijd moet handmatig gebeuren.
Programmeringstype 1) (PROG TYPE)	Menu om dagelijkse, week-weekend1), wekelijkse1) programmering te selecteren. Deze waarde wordt toegepast op zowel de centrale verwarming als de programmeermethode voor warm water. Instelmogelijkheden: Daily: Alle dagen (maandag - zondag) worden geprogrammeerd met hetzelfde AAN/UIT-tijdschema Weekly1): U kunt elke dag (maandag, dinsdag, ...) programmeren met een ander AAN/UIT-tijdschema Week-Weekend1): U kunt maandag - vrijdag programmeren met een AAN/UIT-tijdschema en zaterdag - zondag met een ander.
Aantal perioden (NR PERIODS)	Aantal instelbare tijdsperioden gedefinieerd door AAN-UIT-paren om de centrale verwarming of warm water te regelen. Instelmogelijkheden: 3 ON-OFF: maximaal 3 AAN-UIT-tijden aanpassen perioden (standaardwaarde). 2 ON-OFF: maximaal 2 AAN-UIT-tijden aanpassen perioden.
Standaardprogramma's (DEFAULT PROG)	Tijdprogramma dat standaard verschijnt wanneer het in de AUTO-modus draait of als basispunt om aan te passen aan de levensstijl van de gebruiker Instelmogelijkheden: STD: Standaardprofiel (standaardwaarde) HOME: Thuisprofiel ECO: ECO-profiel Gedetailleerde uitleg van de profielen, zie hoofdstuk "Een ingebouwd programma uitvoeren"
Volledig gepompte/zwaartekrachtsystemen (PUMP GRAVITY)	Volledig gepompte systemen (PUMPED) (Standaardwaarde) Kanalen voor centrale verwarming (CV) en warm water (DHW) werken onafhankelijk Zwaartekrachtsystemen (GRAVITY) Warm water (DHW) staat AAN telkens wanneer de centrale verwarming (CV) AAN staat.
Reset (RESET)	Reset alle parameters van het installatiemenu naar de fabrieksinstellingen

Servicemenu

Deze modus is een aftelling van de werkingsduur. De servicetijd, actie en het weergegeven bericht worden ingesteld in het servicemenu (alleen voor servicevarianten).

Om toegang te krijgen tot het servicemenu (SERV MENU) moet het apparaat in de RUN-modus werken (het groene indicatielampje RUN moet AAN zijn).
De servicemodus is beveiligd met een pincode. De vooraf ingestelde waarde is 1234. U kunt de pincode wijzigen in het installatiemenu.

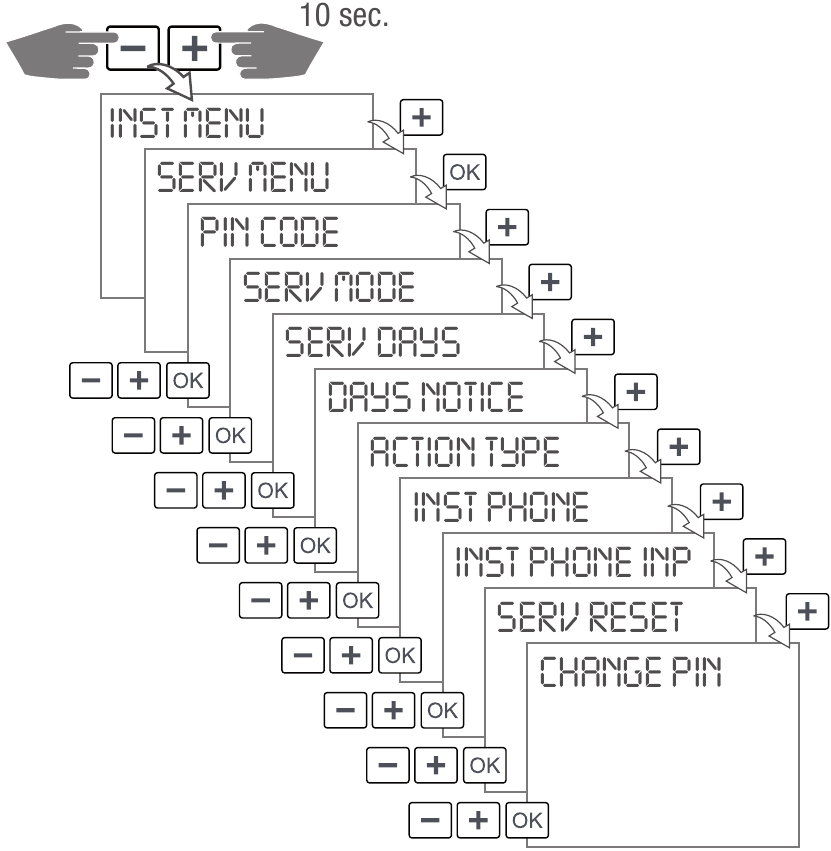

Als u de instellingen in het servicemenu wilt wijzigen, volgt u de onderstaande instructies:

1. Zorg ervoor dat het apparaat in de RUN-modus werkt.
2. Houd de knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU wordt geopend en OK knippert.

3. Druk op de knop .

• Het servicemenu (SERV MENU) is geselecteerd.
• OK knippert.

4. Bevestig met .

• Het eerste cijfer van de PIN CODE knippert.

5. Voer het eerste cijfer van de pincode in, of , en bevestig met .

• Het tweede cijfer van de PIN CODE knippert.

6. Voer het tweede cijfer van de pincode in, of , en bevestig met .

• Het derde cijfer van de PIN CODE knippert.

7. Voer het derde cijfer van de pincode in, of , en bevestig met .

• Het vierde cijfer van de PIN CODE knippert.

8. Voer het vierde cijfer van de pincode in, of , en bevestig met .

• Als de pincode correct is, is het servicemenu geactiveerd en kunt u de instellingen wijzigen.

• Druk op of om door het menu te bladeren.
• Druk op om instellingen te bewerken/bevestigen en of om instellingen te selecteren.
• Om het servicemenu te annuleren, drukt u op de knop .

De volgende instellingen zijn mogelijk:

Servicemodus (SERV MODE)	NO: functionaliteit is uitgeschakeld (standaardwaarde) YES: functionaliteit is ingeschakeld.
Servicedagen (SERV DAYS)	U kunt het aantal dagen (1 tot 400) instellen waarna een servicemelding moet verschijnen. Deze wordt op het display weergegeven zodra de teller het door u ingestelde aantal dagen heeft bereikt.
Dagen vooraf (DAYS NOTICE)	Aantal dagen om een servicemelding op het scherm te „tonen". Instelbaar van 0 tot 30 dagen.
Actietype (ACTION TYPE)	TIMED: nadat de servicedagen zijn verstreken, wordt het verwarmingssysteem uitgeschakeld, met de mogelijkheid om de kanalen handmatig in te schakelen in tijdseenheden van 1 uur door op de Extra hour-knop te drukken, tot 3 uur (maximaal aantal keren: Timed Boost) (standaardwaarde) REMIND: nadat de servicedagen zijn verstreken, zal het systeem herinneren door middel van een bericht om de installateur te bellen voor revisie en herstart van het systeem. TOTAL OFF: nadat de servicedagen zijn verstreken, wordt het verwarmingssysteem uitgeschakeld totdat de installateur het apparaat opnieuw opstart (alle drukknoppen en bedrijfsmodi worden uitgeschakeld)
Getimede boost (TIMED BOOST)	Alleen beschikbaar als het actietype is ingesteld op TIMED. Het geeft de mogelijkheid om handmatig voor een onbepaalde tijd te draaien (in fracties van 1 uur) of gedurende een maximaal aantal keren. Instelmogelijkheden: NO LIMIT (standaardwaarde) SELECTABLE, 1 tot 99 keer,
Telefoonnummer (INST PHONE)	Telefoonnummer installateur weergeven/verbergen op het scherm, na de dag dat de service verschuldigd is. Instelmogelijkheden: NO: telefoonnummer verbergen (standaardwaarde) YES: telefoonnummer weergeven.
Telefoonnummer van de installateur (INST PHONE INPUT)	Menu gereserveerd om het eigen telefoonnummer van de installateur in te voeren (max. 12 cijfers) Instelmogelijkheden: EMPTY (standaardwaarde) Ingevoegd PHONE NUMBER, als installateurs een telefoonnummer plaatsen.
Service reset (SERV RESET)	Reset alle parameters van het servicemenu naar de fabrieksinstellingen

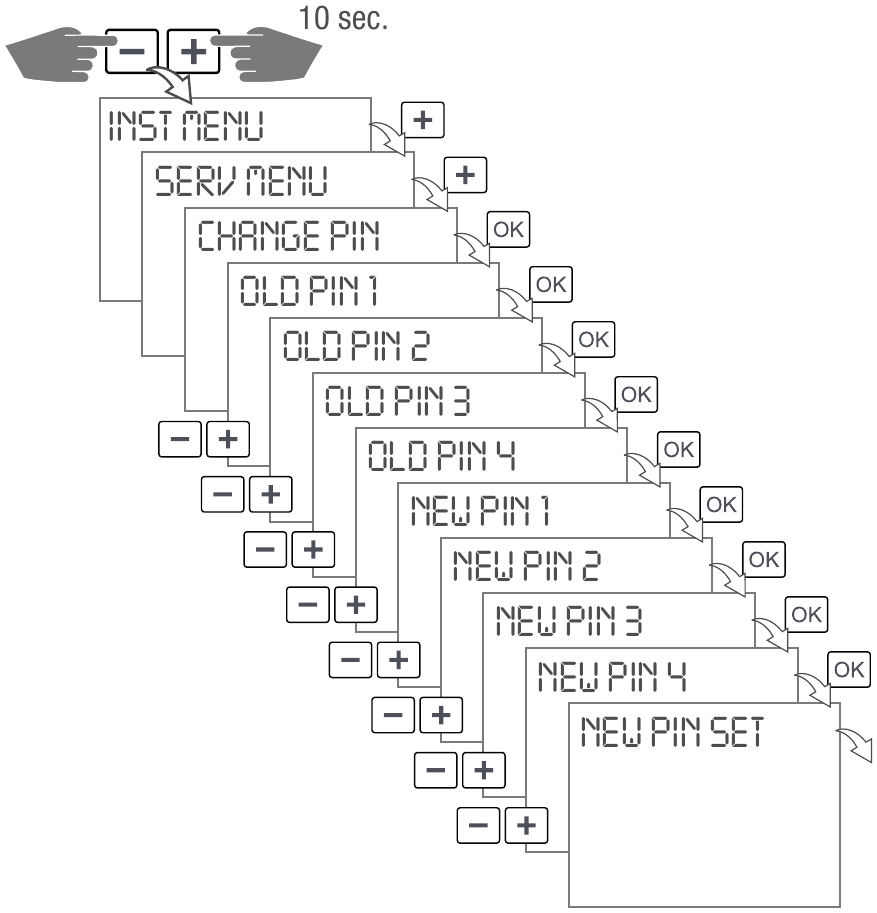

Pincode

De servicemodus is beveiligd met een pincode. De vooraf ingestelde waarde is 1234.
Als u de pincode wilt wijzigen, volgt u de onderstaande instructies:

1. Zorg ervoor dat het apparaat in de RUN-modus werkt.
2. Houd de knoppen tegelijkertijd 10 seconden ingedrukt.

• INST MENU wordt geopend en OK knippert.

3. Druk 2 x op totdat CHANGE PIN wordt weergegeven.

• OK knippert.

4. Bevestig met .

• Het eerste nummer van OLD PIN CODE knippert.

5. Voer de oude pincode in.

• Druk op of om een numerieke waarde in te stellen.
• Druk op om het volgende nummer in te stellen.
  • Als de oude pincode correct was, knippert het eerste nummer van NEW PIN CODE.

6. Voer de nieuwe pincode in.

• Druk op of om een numerieke waarde in te stellen.
• Druk op om het volgende nummer in te stellen.
  • De nieuwe pincode is opgeslagen.

Afvalverwerking / Recycling

Voer het verpakkingsmateriaal correct af volgens de wettelijke vereisten en voorschriften.

Neem de volgende opmerkingen in acht voor het afvoeren van defecte systeemcomponenten of het systeem na het einde van de levensduur:

• Op de juiste manier afvoeren, d.w.z. de af te voeren onderdelen scheiden op basis van materiaalgroepen.
• Gooi geen elektrische en elektronische componenten in de prullenbak. Breng deze onderdelen naar de recyclingcentra.
• Zorg altijd voor een milieuvriendelijke verwijdering in overeenstemming met de modernste milieubescherming, recycling en afvalverwerking.

Grässlin GmbH

Bundesstraße 36
D-78112 St. georgen
Duitsland

Telefoon: +49 7724 933-0
Fax: +49 7724 933-240

www.graesslin.de
info@graesslin.de

Referenties

• Home - Grässlin Zeitschalttechnik GmbH

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Grasslin QEG-2, QEG-2S - Programmeerhandleiding

Beschikbare talen
