Astera TITAN POWERBOX - Handleiding voor voeding

INHOUD

1. Titan PowerBox (FP1-PWB)
2. PowerCon True1-kabel (AX5-CHR)
3. 8 x Korte DC-kabels (FP1-CHRCSE-SCS)
4. Gebruikershandleiding

PRODUCTOVERZICHT

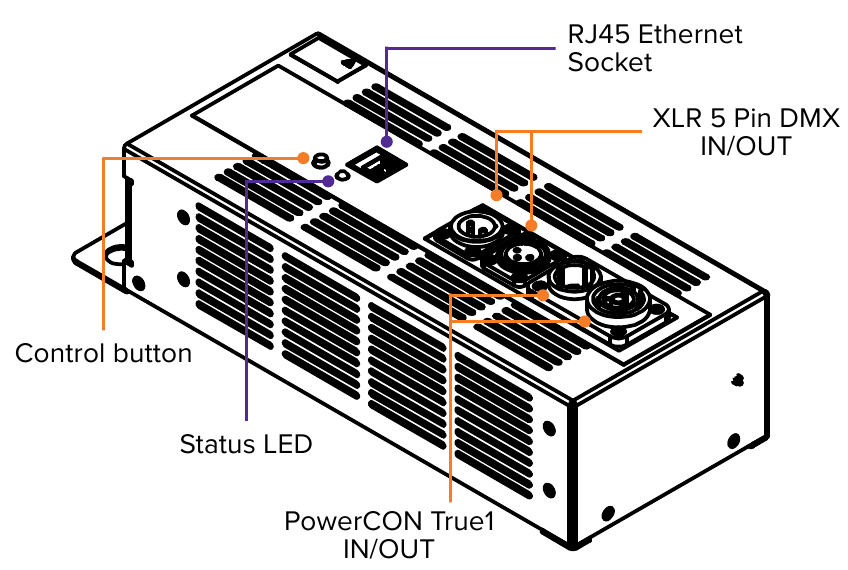

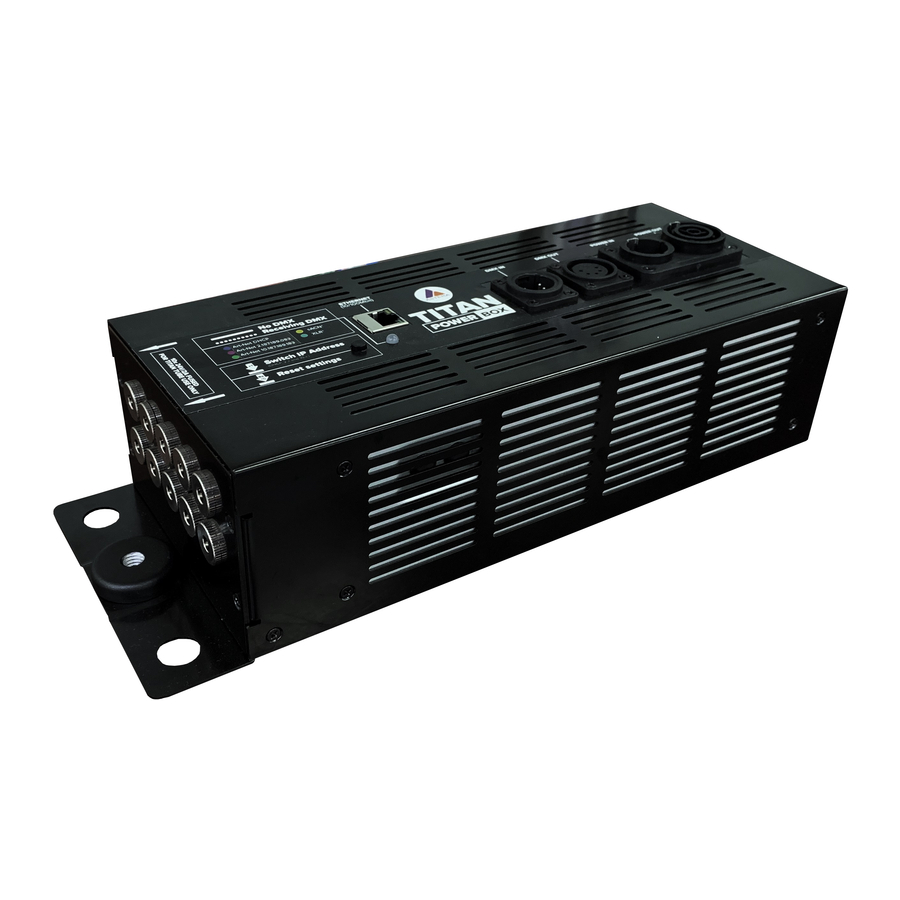

Isometrisch aanzicht

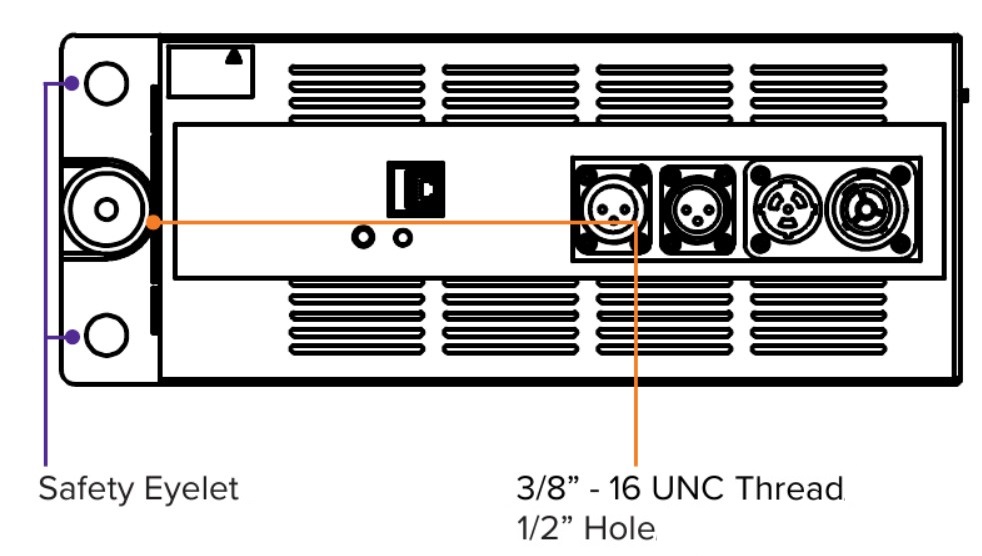

Bovenaanzicht

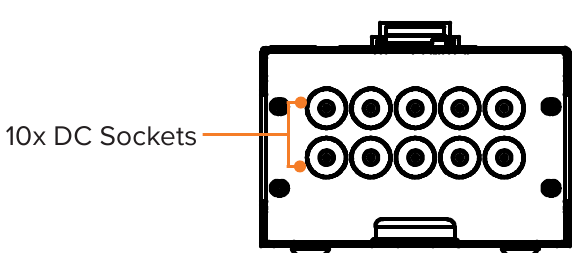

Zijaanzicht

GEBRUIK

AC- en DMX-bedrading

AC-stroom en DMX-data kunnen worden aangesloten op Astera Lights via Astera's Titan PowerBox en Astera's stroom-/datacombinatiekabel (FP1-PWB-CAB-5/10/15). Op die manier kunnen de lampen worden aangesloten voor een langere show of permanente installatie.

De Titan PowerBox bevat Neutrik PowerCON True1 IN- en OUT-sockets en 5-pins XLR IN- en OUT-sockets, zodat meerdere Titan PowerBoxes in serie kunnen worden geschakeld. Bovendien kunnen data ook worden toegepast op de Titan PowerBox via de RJ45 Ethernet-socket, die Art-Net DHCP, 2.X en 10.X, evenals sACN accepteert. De werking ervan wordt in het volgende hoofdstuk uitgelegd.

De Titan PowerBox heeft 10 DC-sockets om 10 Titan/Helios Tubes aan te sluiten via stroom-/datacombinatiekabels (apart verkrijgbaar). 10 uitgangen betekent dat een heel DMX-universum van Titan Tubes kan worden aangesloten (10 tubes x 16 pixels x 3 kanalen).

Data-invoer

De ingangen hebben de volgende prioriteiten:

1. XLR
2. sACN
3. Art-Net

Zolang XLR wordt ontvangen, zijn sACN en Art-Net gedeactiveerd. Terwijl sACN of Art-Net wordt ontvangen, wordt DMX ook uitgevoerd op de XLR-connector.

Status-LED & bedieningsknop

De PowerBox heeft een status-LED naast de Ethernet-socket. Als de status-LED constant brandt, geeft dit aan dat er geen DMX-data wordt ontvangen. Als de status-LED langzaam knippert, geeft dit aan dat de PowerBox DMX ontvangt.

De indicator-LED kan in verschillende kleuren oplichten om aan te geven welke databron wordt ontvangen:

	Blue	Art-Net DHCP
	Magenta	Art-Net 2.X address
	Green	Art-Net 10.X address
	Yellow	sACN
	Cyan	XLR

Er is een knop naast de indicator-LED. Een enkele druk op de knop schakelt tussen de verschillende IP-instellingen voor Art-Net: DHCP, 2.x en 10.x. Terwijl sACN of Art-Net wordt ontvangen, wordt DMX ook uitgevoerd op de XLR-connector.

Reset & Firmware updaten

U kunt de reset-modus op elk moment openen door de aan/uit-knop 8 seconden ingedrukt te houden.

De controller kan worden gereset om de universe ID terug te zetten naar 1. Ook probeert de controller tijdens elke reset een software-update van internet te downloaden. Om succesvol te zijn, moet deze zijn verbonden met een LAN met internettoegang. Zorg ervoor dat de PowerBox in Art-Net DHCP-modus staat: blauwe LED brandt.

De reset wordt als volgt uitgevoerd:
Houd de knop ingedrukt → LED knippert blauw → houd stil → stopt met blauw knipperen na 4 seconden.

Wanneer de LED rood wordt, wat aangeeft dat de reset succesvol is geweest. Laat de knop los. De PowerBox keert terug naar Art-Net 2.x als er geen update is gevonden.

Als er een update is gevonden, knippert de LED groen/blauw totdat de update is geïnstalleerd.

Universe ID handmatig wijzigen

Wanneer de PowerBox in de normale modus staat (d.w.z. niet knipperend, geen reset/update bezig), wordt met een lange druk (4 seconden)* de universe ID-instellingsmodus geopend. In deze modus knippert de indicator-LED blauw en toont de universe ID. Bijvoorbeeld; als de universe ID 8 is, knippert de LED 8 keer blauw en stopt vervolgens 2 seconden, deze reeks wordt herhaald. Een enkele korte druk verhoogt de universe ID. Aangezien de maximale ID in deze modus 16 is, wordt met een enkele korte druk ingesteld op 1 als de universe ID 16 is. Tijdens de universe ID-instellingsmodus gaat een lange druk (4 seconden) terug naar de normale modus.

• Houd er rekening mee dat een lange druk van 8 seconden de reset-modus activeert en de universe ID weer op 1 zet!

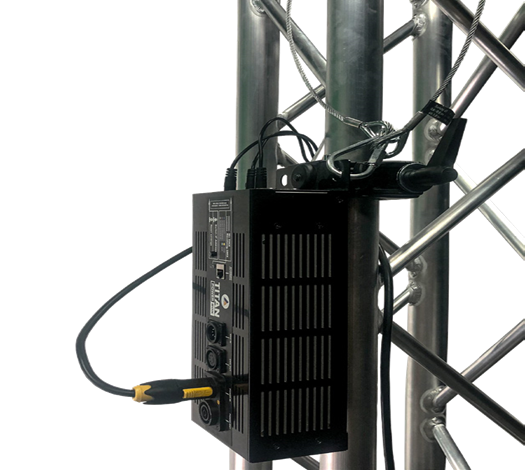

Tuigage

De PowerBox heeft een 3/8" - 16 UNC-schroefdraad om eenvoudig passende montageaccessoires te bevestigen. Het kan worden omgezet in een 1/2" gat.

Zorg er bij het ophangen altijd voor dat het met een veiligheidskabel is vastgezet. Daarom kan een van de veiligheidsoogjes worden gebruikt. Zorg ervoor dat de PowerBox niet meer dan 20 cm kan vallen als de primaire montage faalt.

INLEIDING / BEOOGD GEBRUIK

De Titan PowerBox kan maximaal tien Titan/Helios Tubes opladen in hun respectievelijke koffer. Wanneer ze uit de koffer worden gehaald, kan deze ook worden gebruikt om Titan/Helios Tubes vast te bedraden voor een langer gebruik. Bovendien kan de Titan PowerBox DMX-, Art-Net- en sACN-data toevoegen aan uw Titan/Helios Tubes. Stroom en data kunnen beide over speciale kabels lopen, dus er is slechts één kabel nodig om een Titan/Helios Tube op de Titan PowerBox aan te sluiten. De Titan PowerBox kan staand of hangend worden gebruikt. Voor dit doel is het apparaat uitgerust met een 3/8" - 16 UNC-schroefdraad om eenvoudig passende montageaccessoires te bevestigen.

De Titan PowerBox kan binnenshuis worden gebruikt en heeft een IP20-classificatie.

Schud het apparaat niet. Vermijd bruut geweld bij het installeren of bedienen van het apparaat.

Let er bij het kiezen van de installatieplaats op dat het apparaat niet wordt blootgesteld aan extreme hitte of stof. Vermijd langdurige blootstelling aan direct zonlicht.

Gebruik het apparaat nooit tijdens onweer aangesloten op het elektriciteitsnet. Overspanning kan het apparaat vernielen. Koppel het apparaat altijd los tijdens onweer.

Zorg ervoor dat het gebied onder de installatieplaats is afgezet bij het tuigen, aftuigen of onderhouden van de armatuur.

Bevestig de armatuur altijd met een geschikte veiligheidskabel.

Bedien het apparaat pas nadat u vertrouwd bent geraakt met de functies ervan. Houd er rekening mee dat ongeoorloofde wijzigingen aan het apparaat om veiligheidsredenen niet zijn toegestaan! Als dit apparaat op enigerlei wijze anders wordt gebruikt dan beschreven in deze handleiding, kan het apparaat schade oplopen en kan de garantie vervallen.

De disclaimer omvat alle schade, aansprakelijkheid of letsel die voortvloeit uit het niet opvolgen van de instructies in deze handleiding.

Bovendien kan elke andere handeling leiden tot gevaren zoals kortsluiting, brandwonden, elektrische schokken, crashes enz. Dit apparaat is niet voor huishoudelijk gebruik en is niet geschikt voor permanente installatie.

VEILIGHEIDSINFORMATIE

Lees de handleiding zorgvuldig door voordat u dit apparaat bedient. Zorg er altijd voor dat u de handleiding bijvoegt als u het apparaat doorgeeft/verhuurt/verkoopt aan een andere gebruiker.
Wees voorzichtig bij het bedienen.
Dit product is uitsluitend bedoeld voor professioneel gebruik. Het is niet voor huishoudelijk gebruik.

• Gebruik het apparaat niet in gebieden met hoge temperaturen of onder direct zonlicht. Het kan abnormale functies veroorzaken of het product beschadigen.
• Gebruik altijd een geschikte veiligheidskabel bij het monteren van het apparaat boven het hoofd.
• Sluit de veiligheidskabel alleen aan op de daarvoor bestemde veiligheidsbevestiging.
• Volg altijd de lokale veiligheidseisen.
• Niet in vuur of hitte plaatsen.
• Gebruik het apparaat niet als het beschadigd is.
• Vermijd stoten of onderdompelen, dit kan brand of explosie veroorzaken.
• Het wordt aanbevolen om op te laden bij een temperatuur tussen 15°C en 35°C.

In extreme gevallen kan misbruik of verkeerd gebruik van standaard/oplaadbare batterijen leiden tot:

• Explosie
• Brandontwikkeling
• Warmteontwikkeling of rook- en gasontwikkeling.

• Open de productbehuizing niet.
• Schakel de stroom niet in als het apparaat beschadigd is.
• Dompel het apparaat niet onder in vloeistoffen.
• Voorzichtig, risico op elektrische schokken.

De PowerBox moet in de buurt van een stopcontact worden geïnstalleerd, dat gemakkelijk bereikbaar moet zijn.

Risico op elektrische schokken - Open het apparaat niet.

• De buitenoppervlakken van het apparaat kunnen tijdens normaal gebruik heet worden, tot 70°C (158°F).
• Zorg ervoor dat onbedoeld fysiek contact met het apparaat onmogelijk is.
• Installeer alleen op geventileerde locaties.
• Dek het apparaat niet af.
• Laat alle units afkoelen voordat u ze aanraakt.

REINIGING EN ONDERHOUD

Vloeistoffen die in de behuizing van het apparaat terechtkomen, kunnen een kortsluiting veroorzaken en de elektronica beschadigen. Gebruik geen reinigingsmiddelen of oplosmiddelen. Reinig alleen met een zachte, vochtige doek.

SECUNDAIRE VEILIGHEIDSBEVESTIGING

De Titan PowerBox moet altijd worden vastgezet met een veiligheidskabel wanneer deze in een hangende positie wordt gebruikt. Als de primaire ophanging faalt, mag het apparaat niet meer dan 20 cm vallen.

Gebruik een veiligheidsoog voor de veiligheidskabel.
Controleer de veiligheidsvoorschriften in uw regio.

SPECIFICATIES - TECHNISCHE GEGEVENS

Astera LED Technology GmbH
Stahlgruberring 36
81829 München
Duitsland
info@astera-led.com | www.astera-led.com
